E30-433T20S3 SI4438芯片无线串口模块

芯片方案:SI4438

工作频率:425~450.5MHz

发射功率:10~20dBm

通信距离:2.5km

接口类型:UART

产品重量:2.0±0.1g

产品简介:E30-433T20S3是一款基于Silicon Labs公司原装进口SI4438射频芯片的无线串口模块(UART),半双工,收发一体,透明传输方式,接口方式为贴片方式;TTL 电平输出,具有空中唤醒功能(超低功耗)。该产品工作频段为433M,适用于多种环境;该产品均已规模量产,大量应用于各行各业。

4-E310系列-无线串口模块

窄带传输模块

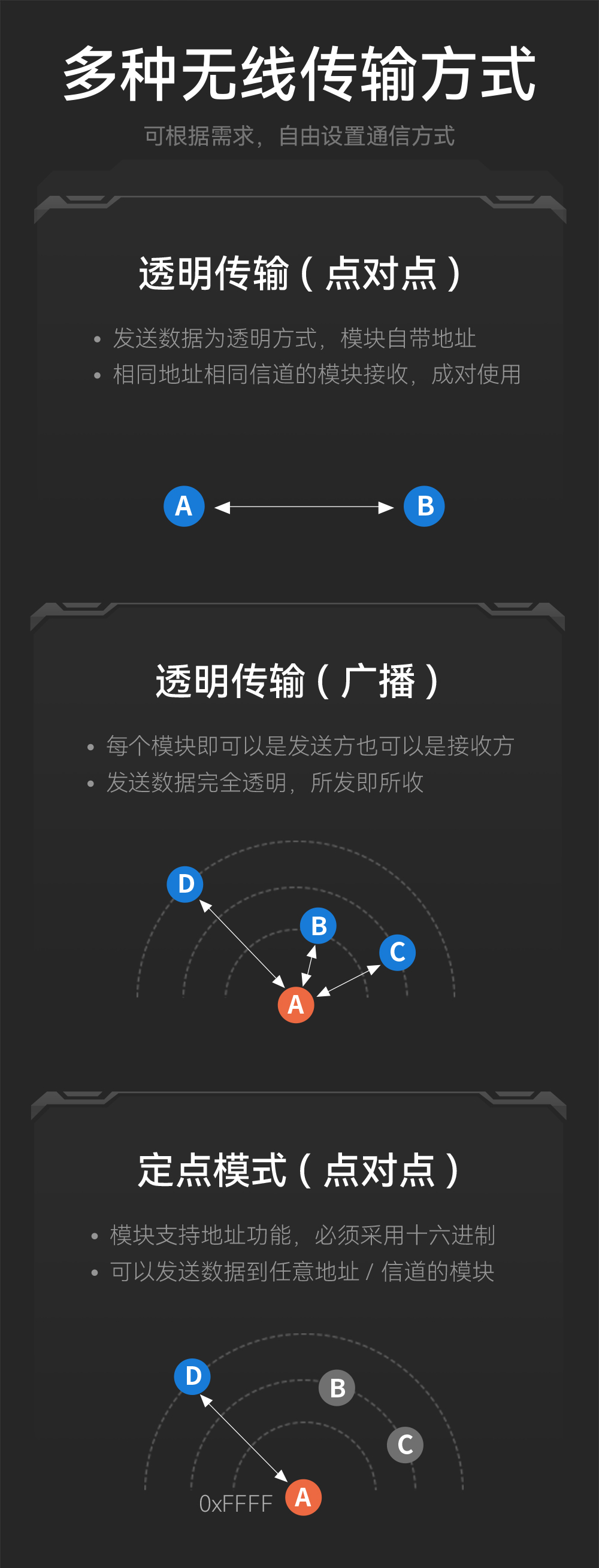

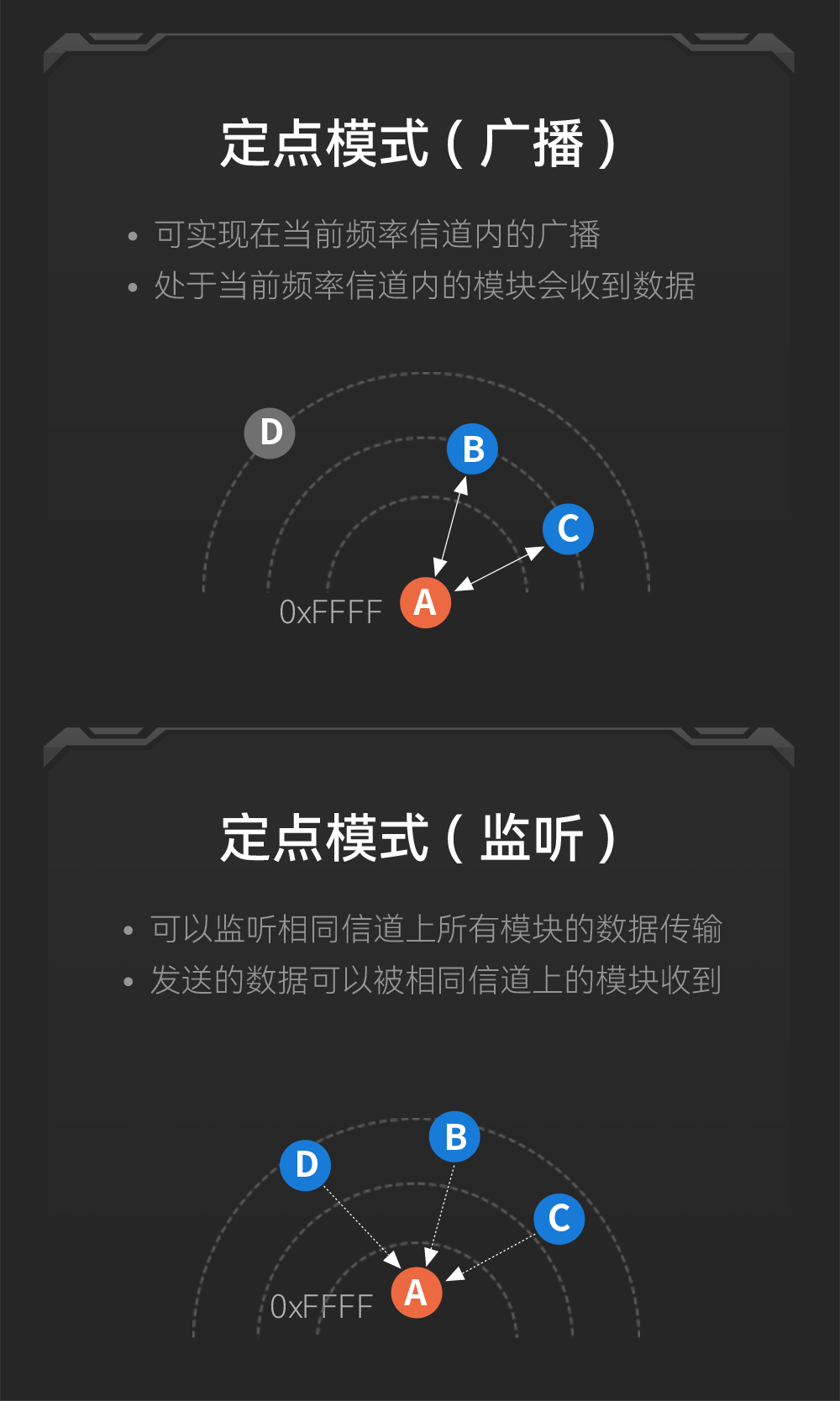

窄带传输模块硬件特点FEC前向纠错4种工作模式传输方式其他功能特点对比优势UART电路图测距2500m公共应用图

射频参数参数值
备注
工作频段
425~450.5 MHz

支持 ISM 频段

发射功率10~20 dBm

出厂默认 20dBm(约100mW)

接收灵敏度-114 dBm

空速 1kbps

空中速率1k~25kbps

出厂默认 1kbps

实测距离2500米

晴朗空旷环境,最大功率,天线增益5dBi,高度2m,空速1kbps


硬件参数参数值
备注
尺寸大小
16 * 26 mm


天线形式IPEX/外部


通信接口UART串口

波特率支持1200~115200,出厂默认9600

封装方式贴片


缓存容量512字节

内部自动分包58字节发送


电气参数最小值典型值最大值单位条件
电源电压
2.3

5.0

5.2V
通信电平 2.53.33.6 V
发射电流 808896 mA瞬时功耗
接收电流1516 17mA

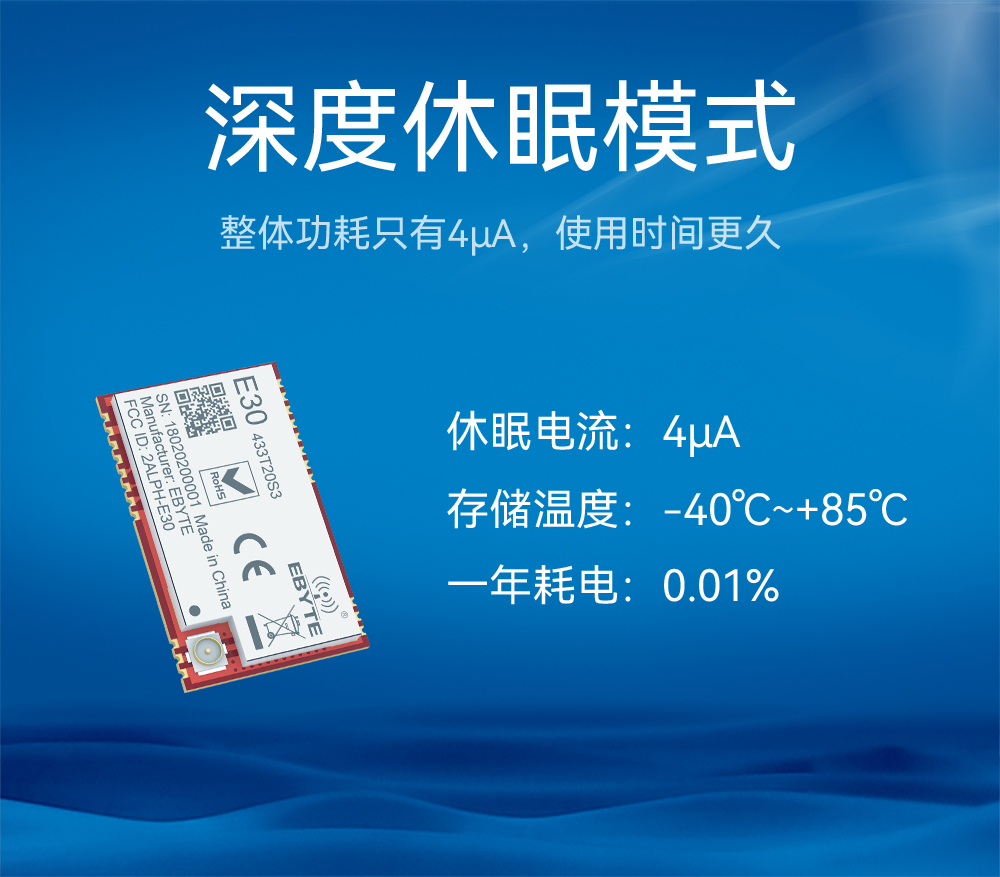

休眠电流34 5μA软件关断
工作温度
-4020
+85
工作湿度
1060
90%
储存温度
-4020
+125


E30-433T20S3_Size

序号
引脚引脚方向备注
1GND
-

模块地线

2GND-

模块地线

3GND-

模块地线

4GND-

模块地线

5M0输入(极弱上拉)

和M1配合,决定模块的4种工作模式。(不可悬空,如不使用可接地)

6M1输入(极弱上拉)

和M0配合,决定模块的4种工作模式。(不可悬空,如不使用可接地)

7RXD输入

TTL串口输入,连接到外部TXD输出引脚;可配置为漏极开路或上拉输入,详见参数设置。

8TXD输出

TTL串口输出,连接到外部RXD输入引脚;可配置为漏极开路或推挽输出,详见参数设置。

9AUX输出

用于指示模块工作状态;用户唤醒外部MCU,上电自检初始化期间输出低电平;可配置为漏极

开路输出,或推挽输出,详见参数设置。(可以悬空)

10VCC-

模块电源正参考,电压范围:2.3V ~ 5.2V DC

11GND-

模块地线

12NC-

-

13GND-

模块地线

14NC-

-

15NC-

-

16NC1-

-

17NC2-

-

18NC3-

-

19GND-

模块地线

20GND-

模块地线

21ANT-

天线

22GND-

模块地线
