主要参数 | 描述 | 备注 |
参考距离 | 3500m | 晴朗空旷环境,天线增益3.5dBi,天线高度2.5 米,空中速率1kbps |
分包方式 | 58 Byte | 单包最大容量,超出后自动分包。度 |
缓存容量 | 128 Byte | |
调制方式 | GFSK | |
封装方式 | 贴片式 | |
接口方式 | 1.27mm | |
通信接口 | TTL | TTL电平 |

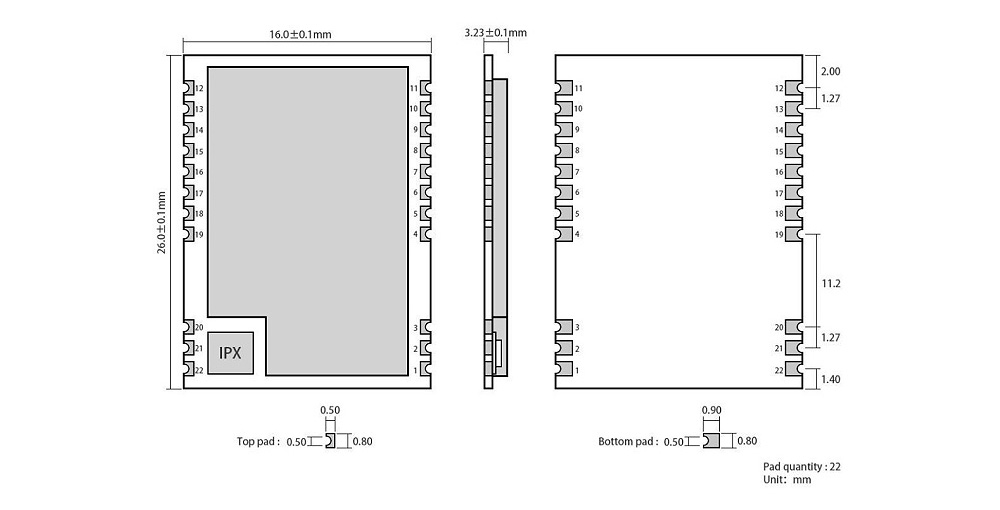

外形尺寸 | 16 * 26mm | - |
天线接口 | IPEX/邮票孔 | 等效阻抗约 50 欧姆 |
电气参数 | 最小值 | 典型值 | 最大值 | 单位 | 条件 |
工作电压 | 2.7 | 5.0 | 5.5 | V | ≥3.3V 可保证输出功率 |
工作频段 | 410 | - | 450 | MHz | 出厂默认433MHz,支持ISM 频段 |
通信电平 | - | 3.3 | - | V | 使用5V TTL 有风险烧毁 |
发射电流 | - | 120 | - | mA | 瞬时功耗 |
接收电流 | - | 20 | - | mA | - |
休眠电流 | - | 20 | - | uA | 软件关断 |
最大发射功率 | 19.4 | 20.0 | 20.5 | dBm | - |
接收灵敏度 | -120 | -121 | -122 | dBm | 空中速率为 1kbps |
空中速率 | 1k | 1 | 25k | bps | 用户编程控制 |
序号 | 引脚 | 引脚方向 | 备注 |
1 | GND | 模块地线 | |
2 | GND | 模块地线 | |
3 | GND | 模块地线 | |
4 | GND | 模块地线 | |
5 | M0 | 输入(极弱上拉) | 和M1 配合,决定模块的4 种工作模式(不可悬空,如不使用可接地) |
6 | M1 | 输入(极弱上拉) | 和M0 配合,决定模块的4 种工作模式(不可悬空,如不使用可接地) |
7 | RXD | 输入 | TTL 串口输入,连接到外部TXD 输出引脚; 可配置为漏极开路或上拉输入,详见参数设置。 |
8 | TXD | 输出 | TTL 串口输出,连接到外部RXD 输入引脚; 可配置为漏极开路或推挽输出,详见参数设置。 |
9 | AUX | 输出 | 用于指示模块工作状态;用户唤醒外部MCU,上电自检初始化期间输 出低电平;可配置为漏极开路输出,或推挽输出,详见参数设置。(可 以悬空) |
10 | VCC | 模块电源正参考,电压范围:2.7~5.5V DC | |
11 | GND | 模块地线 | |
13 | GND | 模块地线 | |
12,14~18 | NC | 预留脚 | |
19 | GND | 模块地线 | |
20 | GND | 模块地线 | |
21 | ANT | 天线 | |
22 | GND | 模块地线 |
在线购买 |
【亿佰特官方淘宝店】:https://item.taobao.com |
【京东商城】:https://i-item.jd.com |
【官方淘宝店】:https://item.taobao.com |
【阿里巴巴】:https://detailpreview.1688.com |
批量采购/定制产品 |
【销售专线】:4000-330-990 7x24小时销售服务热线 |
【联系邮箱】:support@cdebyte.com |
技术咨询 |
【在线提交】:http://www.ebyte.com/apple-technology.aspx |
【联系邮箱】:support@cdebyte.com |
产品 型号 | 接口类型 | 芯片方案 | 载波频率Hz | 发射功率dBm | 测试距离km | 空中速率 bps | 封装形式 | 产品尺寸mm | 产品特点 | 技术 手册 | 样品 购买 |
---|---|---|---|---|---|---|---|---|---|---|---|
E30T-433T20S(150℃) | TTL | - | 410M 450M | 20 | 3.5 | 1~25k | 贴片 | 16*26 | 150℃耐高温、收发一体、透传模块 | ||
E30T-433T20S(125℃) | TTL | - | 410M 450M | 20 | 3.5 | 1~25k | 贴片 | 16*26 | 125℃耐高温、收发一体、透传模块 | ||
E30-400M30S(4463) | SPI | SI4463 | 433M 470M | 30 | 5.6 | 1~25k | 贴片 | 38.5*24 | 传输距离远,穿透绕射能力 | ||
E30-400M30S(4438) | SPI | SI4438 | 433M 470M | 30 | 5.6 | 1~25k | 贴片 | 38.5*24 | 传输距离远,穿透绕射能力 | ||
E30-900MBL-01 | USB | - | - | - | - | - | - | 53*27 | E30-900M20S开发评估套件 | ||
E30-400MBL-01 | USB | - | - | - | - | - | - | 53*27 | E30-400M20S开发评估套件 | ||
E30-400M20S(4463) | SPI | SI4463 | 433M 470M | 20 | 2.5 | 1~25k | 贴片 | 20*14 | 传输距离远,穿透绕射能力 | ||
E30-900M30S | SPI | SI4463 | 868M 915M | 30 | 5.6 | 1~25k | 贴片 | 38.5*24 | 传输距离远,穿透绕射能力 | ||
E30-900M20S | SPI | SI4463 | 868M 915M | 20 | 2.5 | 1~25k | 贴片 | 20*14 | 传输距离远,穿透绕射能力 | ||
E30-433T20S3 | UART | SI4438 | 433M | 20 | 2.5 | 1~25k | 贴片 | 16*26 | 前向纠错,支持空中唤醒 | ||
E30-400M20S(4438) | SPI | SI4438 | 433M 470M | 20 | 2.5 | 1~25k | 贴片 | 20*14 | 传输距离远,穿透绕射能力 | ||
E30-780T20S | UART | SI4464 | 780M | 20 | 2.5 | 1~25k | 贴片 | 17*30 | 物联网频段,空中唤醒 | ||
E30-170T27D | UART | SI4463 | 170M | 27 | 5.0 | 1~25k | 直插 | 24*43 | 穿透绕射,适合复杂环境 | ||
E30-170T20D | UART | SI4463 | 170M | 20 | 2.0 | 1~25k | 直插 | 21*36 | 穿透绕射,适合复杂环境 | ||
E30-433T20D | UART | SI4438 | 433M | 20 | 2.5 | 1~25k | 直插 | 21*36 | 稳定可靠,支持空中唤醒 |
