当前位置: 首页 >产品中心 >辅助开发及测试>E30>E30-400MBL-01

E30-400MBL-01 无线模块开发评估套件

接口:USB

芯片:-

尺寸:53*27mm

重量:90±0.1g

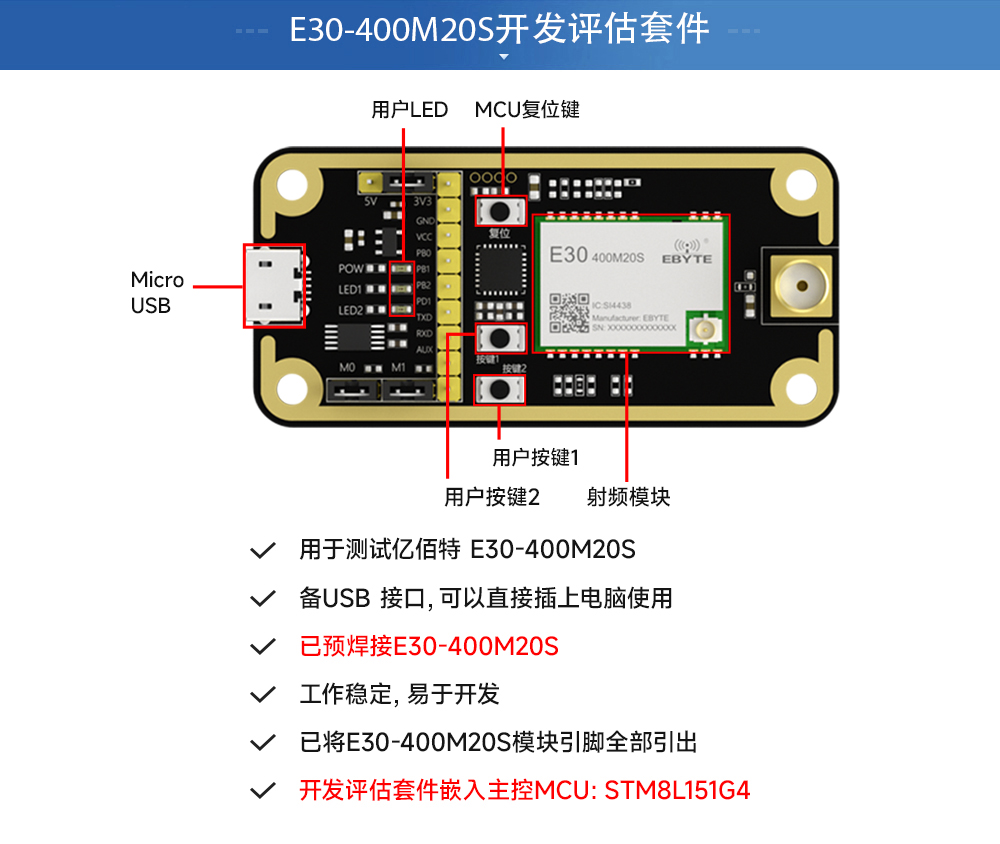

功能:E30-400MBL-01开发板是E30-400M20S无线模块的开发评估套件,该无线模块性能稳定、传输距离远、穿透绕射能力、支持开发低功耗等特点。

E27无线射频模块

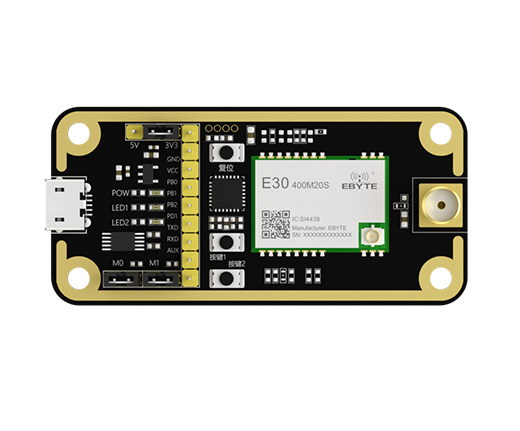

E30-400MBL-01 无线模块开发板

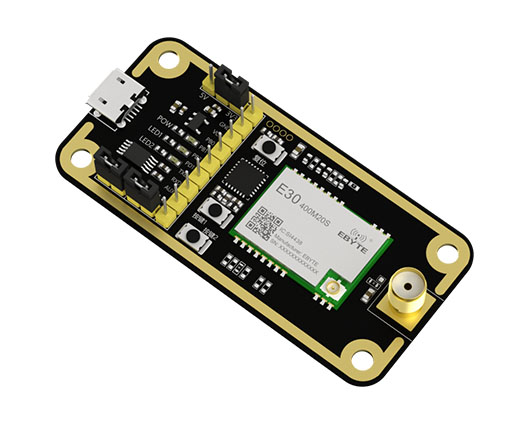

无线模块评估套件

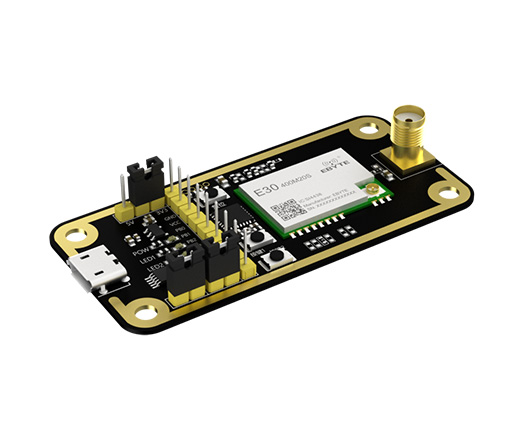

无线模块开发测试套件

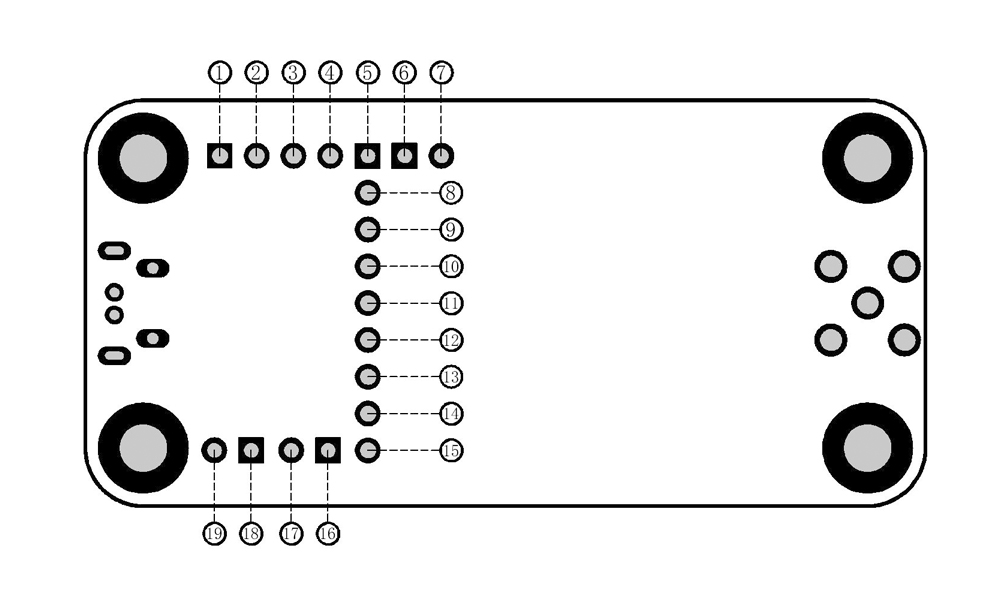

MBL测试套件引脚

引脚序号定义功能说明
1VCC模块供电引脚,需要与 2 号脚短接给模块供电
23.3V3.3V 电引出脚
33.3V3.3V 电引出脚
4VIOMCU 供电引脚,需要与 3 号脚短接给 MCU 供电
5GND底板参考地
6RESTMCU 外部复位引脚
7SWIMMCU 的 SWIM 引脚
8VIOMCU 供电引脚
9PC0模块复位引脚
10PB7模块 MISO 引脚
11PB6模块 MOSI 引脚
12PB5模块 SCLK 引脚
13PB4模块 NSS 引脚
14TXDMCU 串口 TXD
15RXDMCU 串口 RXD
16M1模块模式切换引脚(详见模块产品手册)
17GND底板参考地
18M0模块模式切换引脚(详见模块产品手册)
19GND底板参考地


       产品说明书
      【用户手册】E30-400MBL-01_Usermanual_CN  下载



       开发测试
    【电路原理图】E30-400MBL-01  下载
    【开源代码示例】E30-400MBL-01_代码工程  下载



       亿佰特简介
    【企业简介】  下载


       认证资料
    【CE认证】CE-E30 下载
    【FCC认证】FCC-E30  下载
       在线购买
     【天猫旗舰店】:https://detail.tmall.com
     【亿佰特官方淘宝店】:https://item.taobao.com
     【京东商城】:https://i-item.jd.com
     【官方淘宝】:https://item.taobao.com
     【阿里巴巴】:https://detailpreview.1688.com


       批量采购/定制产品
    【销售专线】:4000-330-990         7x24小时销售服务热线
    【联系邮箱】:support@cdebyte.com


       技术咨询
    【在线提交】:http://www.ebyte.com/apple-technology.aspx
    【联系邮箱】:support@cdebyte.com
产品
型号
接口类型 芯片方案 载波频率Hz 发射功率dBm 测试距离km 空中速率
bps
封装形式 产品尺寸mm 产品特点技术
手册
样品
购买
E30T-433T20S(150℃) TTL - 410M 450M 20 3.5 1~25k 贴片 16*26 150℃耐高温、收发一体、透传模块
E30T-433T20S(125℃) TTL - 410M 450M 20 3.5 1~25k 贴片 16*26 125℃耐高温、收发一体、透传模块
E30-400M30S(4463) SPI SI4463 433M 470M 30 5.6 1~25k 贴片 38.5*24 传输距离远,穿透绕射能力
E30-400M30S(4438) SPI SI4438 433M 470M 30 5.6 1~25k 贴片 38.5*24 传输距离远,穿透绕射能力
E30-900MBL-01 USB - - - - - - 53*27 E30-900M20S开发评估套件
E30-400MBL-01 USB - - - - - - 53*27 E30-400M20S开发评估套件
E30-400M20S(4463) SPI SI4463 433M 470M 20 2.5 1~25k 贴片 20*14 传输距离远,穿透绕射能力
E30-900M30S SPI SI4463 868M 915M 30 5.6 1~25k 贴片 38.5*24 传输距离远,穿透绕射能力
E30-900M20S SPI SI4463 868M 915M 20 2.5 1~25k 贴片 20*14 传输距离远,穿透绕射能力
E30-433T20S3 UART SI4438 433M 20 2.5 1~25k 贴片 16*26 前向纠错,支持空中唤醒
E30-400M20S(4438) SPI SI4438 433M 470M 20 2.5 1~25k 贴片 20*14 传输距离远,穿透绕射能力
E30-780T20S UART SI4464 780M 20 2.5 1~25k 贴片 17*30 物联网频段,空中唤醒
E30-170T27D UART SI4463 170M 27 5.0 1~25k 直插 24*43 穿透绕射,适合复杂环境
E30-170T20D UART SI4463 170M 20 2.0 1~25k 直插 21*36 穿透绕射,适合复杂环境
E30-433T20D UART SI4438 433M 20 2.5 1~25k 直插 21*36 稳定可靠,支持空中唤醒
