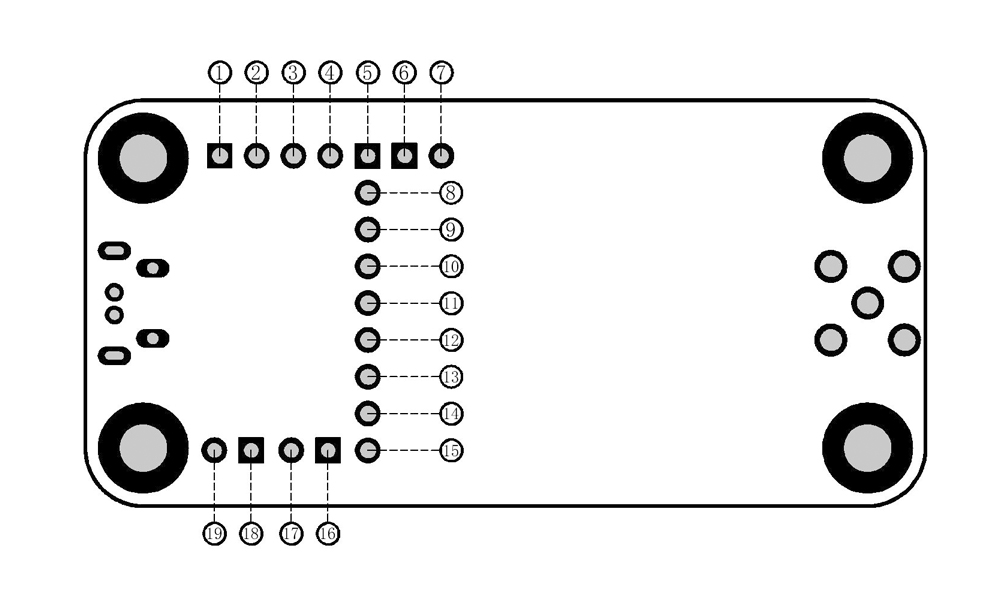

| 引脚序号 | 定义 | 功能说明 |
| 1 | VCC | 模块供电引脚，需要与 2 号脚短接给模块供电 |
| 2 | 3.3V | 3.3V 电引出脚 |
| 3 | 3.3V | 3.3V 电引出脚 |
| 4 | VIO | MCU 供电引脚，需要与 3 号脚短接给 MCU 供电 |
| 5 | GND | 底板参考地 |
| 6 | REST | MCU 外部复位引脚 |
| 7 | SWIM | MCU 的 SWIM 引脚 |
| 8 | VIO | MCU 供电引脚 |
| 9 | PC0 | 模块复位引脚 |
| 10 | PB7 | 模块 MISO 引脚 |
| 11 | PB6 | 模块 MOSI 引脚 |
| 12 | PB5 | 模块 SCLK 引脚 |
| 13 | PB4 | 模块 NSS 引脚 |
| 14 | TXD | MCU 串口 TXD |
| 15 | RXD | MCU 串口 RXD |
| 16 | M1 | 模块模式切换引脚（详见模块产品手册） |
| 17 | GND | 底板参考地 |
| 18 | M0 | 模块模式切换引脚（详见模块产品手册） |
| 19 | GND | 底板参考地 |
| 在线购买 |
| 【天猫旗舰店】：https://detail.tmall.com |
| 【亿佰特官方淘宝店】：https://item.taobao.com |
| 【京东商城】：https://i-item.jd.com |
| 【官方淘宝】：https://item.taobao.com |
| 【阿里巴巴】：https://detailpreview.1688.com |
| 批量采购/定制产品 |
| 【销售专线】：4000-330-990 7x24小时销售服务热线 |
| 【联系邮箱】：support@cdebyte.com |
| 技术咨询 |
| 【在线提交】：http://www.ebyte.com/apple-technology.aspx |
| 【联系邮箱】：support@cdebyte.com |
| 产品 型号 | 接口类型 | 芯片方案 | 载波频率Hz | 发射功率dBm | 测试距离km | 空中速率 bps | 封装形式 | 产品尺寸mm | 产品特点 | 技术 手册 | 样品 购买 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| E30T-433T20S(150℃) | TTL | - | 410M 450M | 20 | 3.5 | 1~25k | 贴片 | 16*26 | 150℃耐高温、收发一体、透传模块 | ||
| E30T-433T20S(125℃) | TTL | - | 410M 450M | 20 | 3.5 | 1~25k | 贴片 | 16*26 | 125℃耐高温、收发一体、透传模块 | ||
| E30-400M30S(4463) | SPI | SI4463 | 433M 470M | 30 | 5.6 | 1~25k | 贴片 | 38.5*24 | 传输距离远，穿透绕射能力 | ||
| E30-400M30S(4438) | SPI | SI4438 | 433M 470M | 30 | 5.6 | 1~25k | 贴片 | 38.5*24 | 传输距离远，穿透绕射能力 | ||

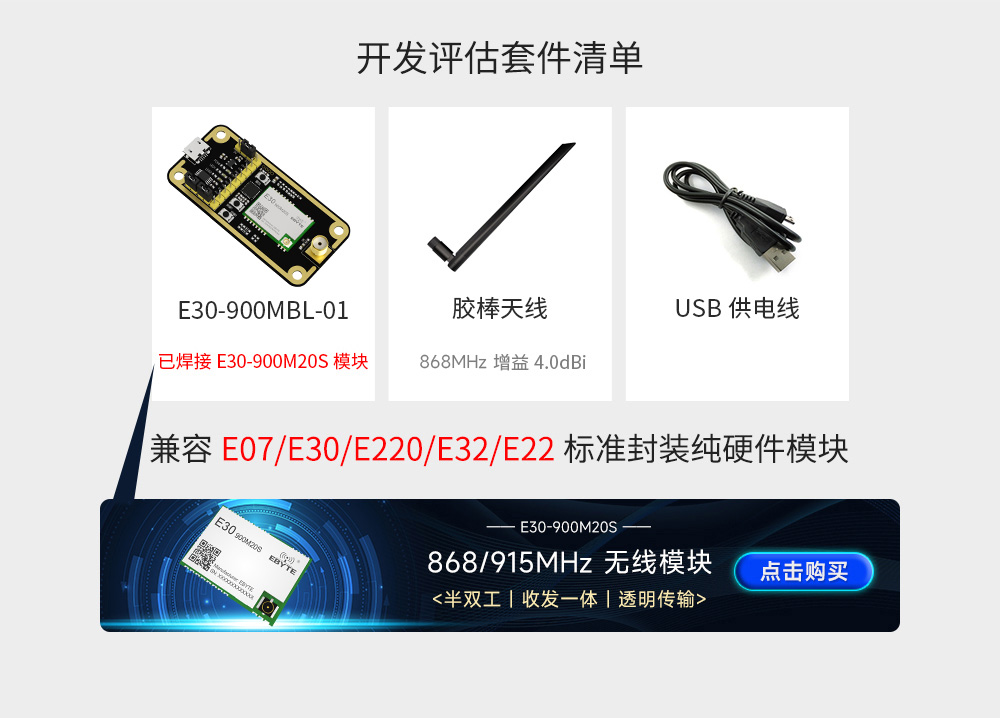

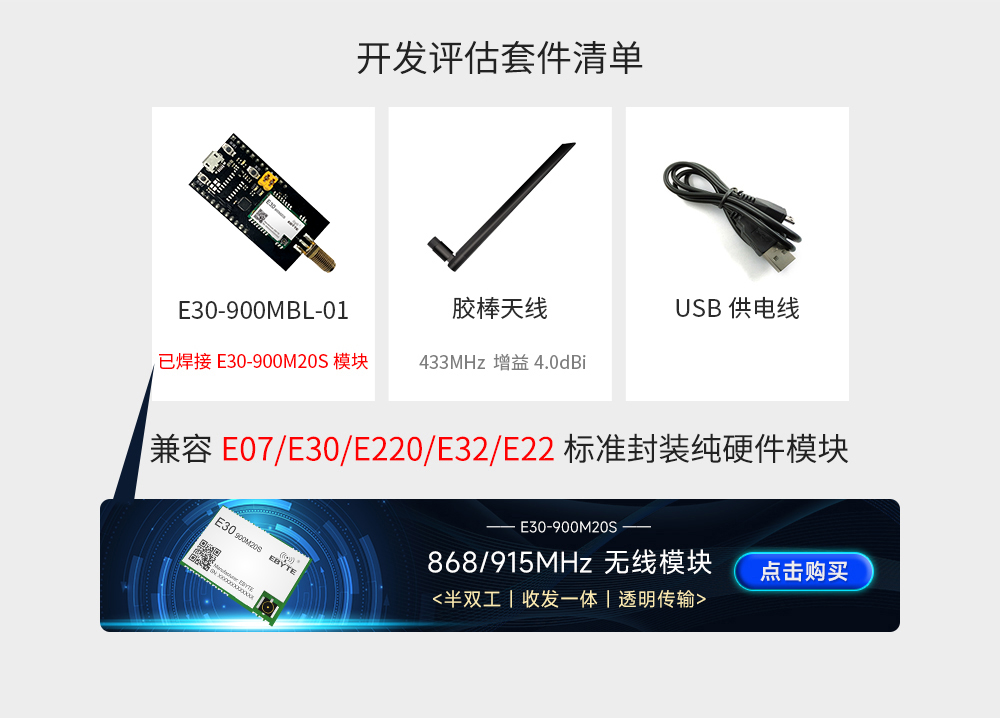

| E30-900MBL-01 | USB | - | - | - | - | - | - | 53*27 | E30-900M20S开发评估套件 | ||

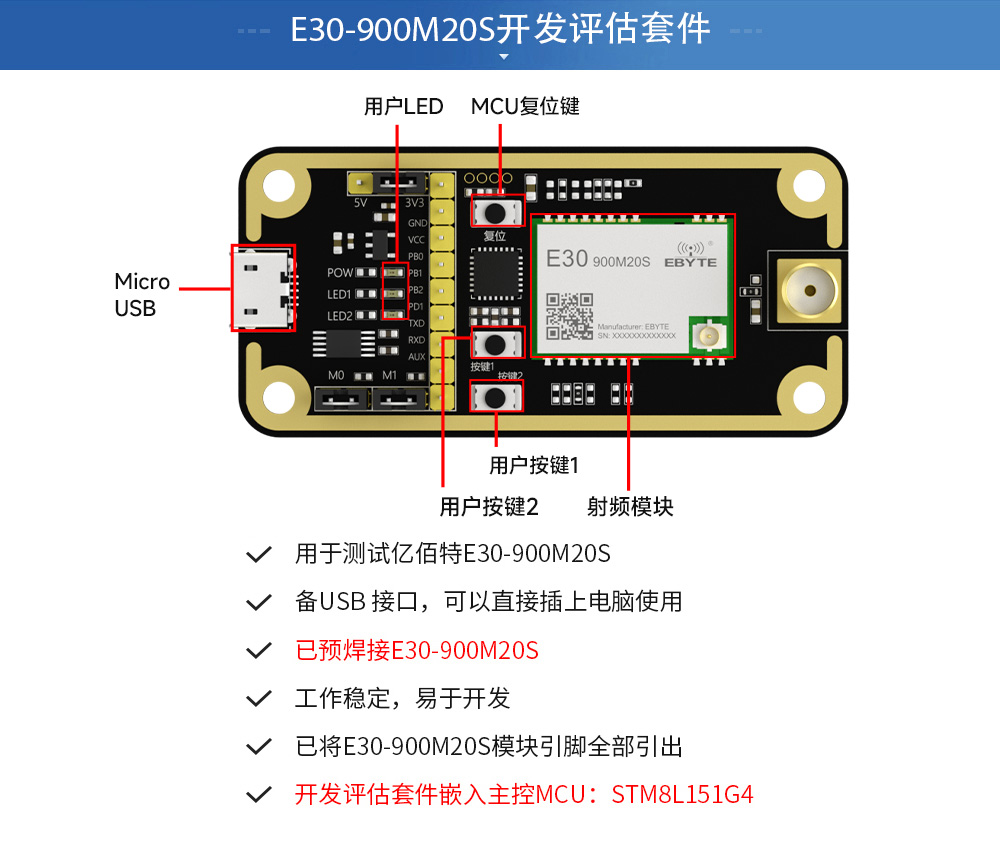

| E30-400MBL-01 | USB | - | - | - | - | - | - | 53*27 | E30-400M20S开发评估套件 | ||
| E30-400M20S(4463) | SPI | SI4463 | 433M 470M | 20 | 2.5 | 1~25k | 贴片 | 20*14 | 传输距离远，穿透绕射能力 | ||
| E30-900M30S | SPI | SI4463 | 868M 915M | 30 | 5.6 | 1~25k | 贴片 | 38.5*24 | 传输距离远，穿透绕射能力 | ||
| E30-900M20S | SPI | SI4463 | 868M 915M | 20 | 2.5 | 1~25k | 贴片 | 20*14 | 传输距离远，穿透绕射能力 | ||
| E30-433T20S3 | UART | SI4438 | 433M | 20 | 2.5 | 1~25k | 贴片 | 16*26 | 前向纠错，支持空中唤醒 | ||
| E30-400M20S(4438) | SPI | SI4438 | 433M 470M | 20 | 2.5 | 1~25k | 贴片 | 20*14 | 传输距离远，穿透绕射能力 | ||
| E30-780T20S | UART | SI4464 | 780M | 20 | 2.5 | 1~25k | 贴片 | 17*30 | 物联网频段，空中唤醒 | ||
| E30-170T27D | UART | SI4463 | 170M | 27 | 5.0 | 1~25k | 直插 | 24*43 | 穿透绕射，适合复杂环境 | ||
| E30-170T20D | UART | SI4463 | 170M | 20 | 2.0 | 1~25k | 直插 | 21*36 | 穿透绕射，适合复杂环境 | ||
| E30-433T20D | UART | SI4438 | 433M | 20 | 2.5 | 1~25k | 直插 | 21*36 | 稳定可靠，支持空中唤醒 |
