接口类型：RS485
通信距离：8km
产品尺寸：90*53*42mm

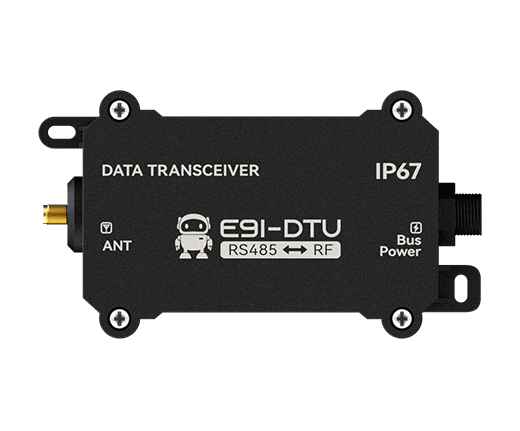

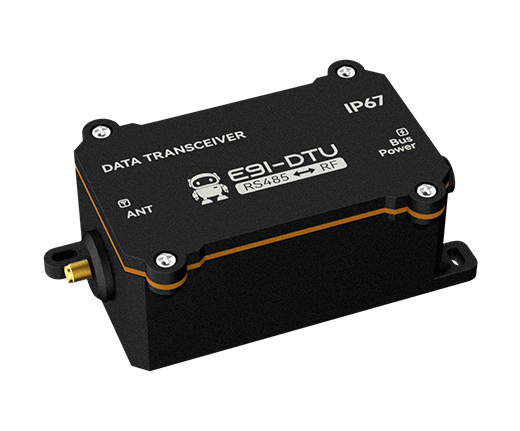

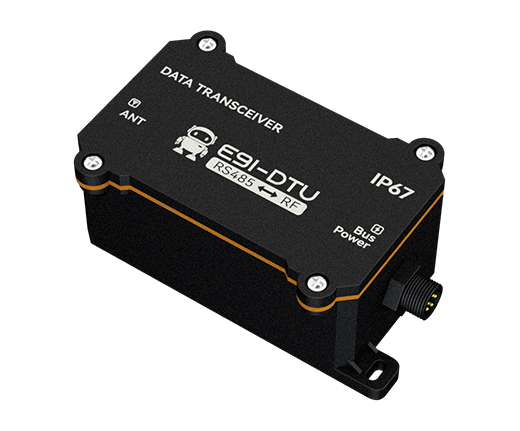

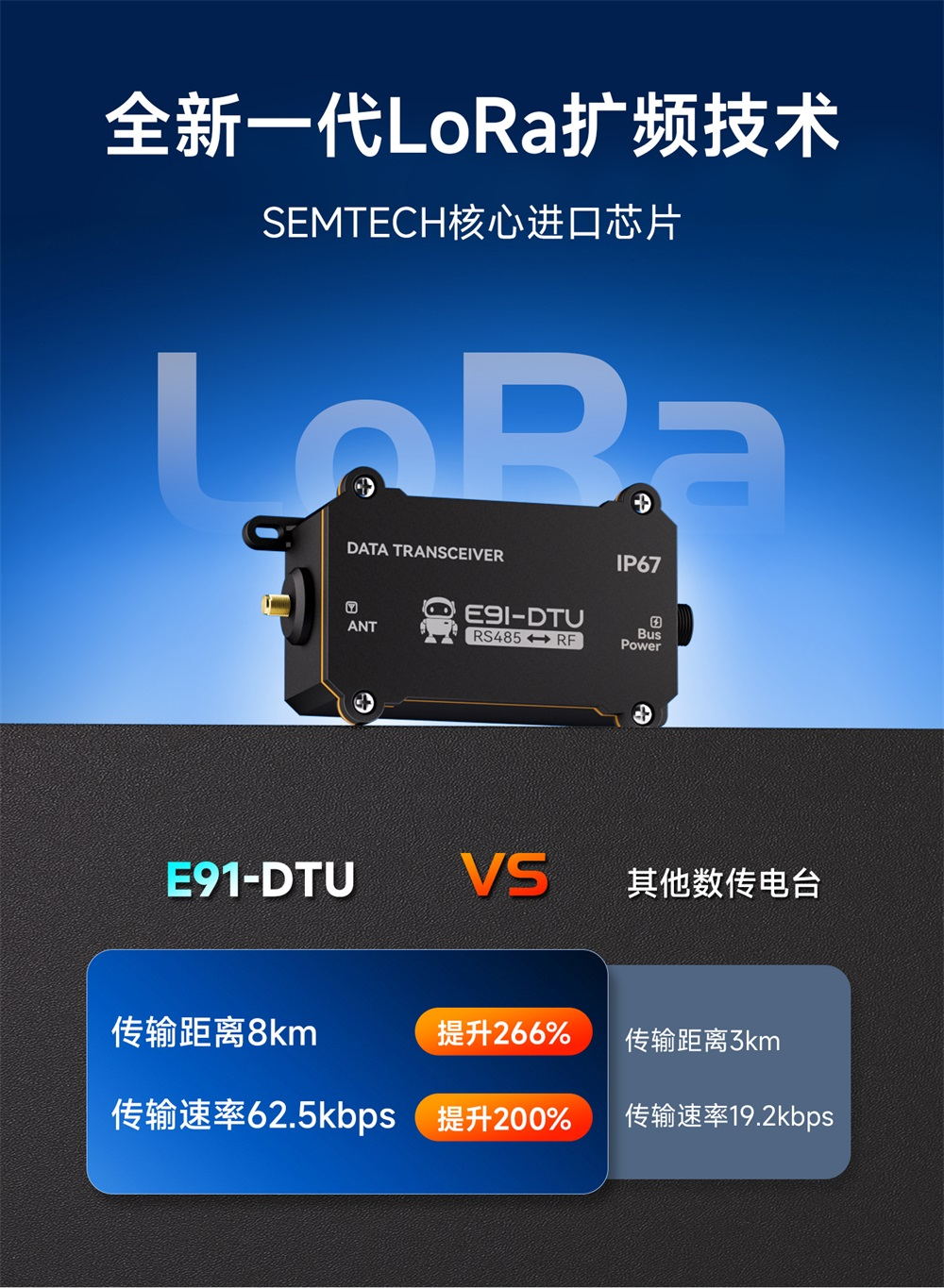

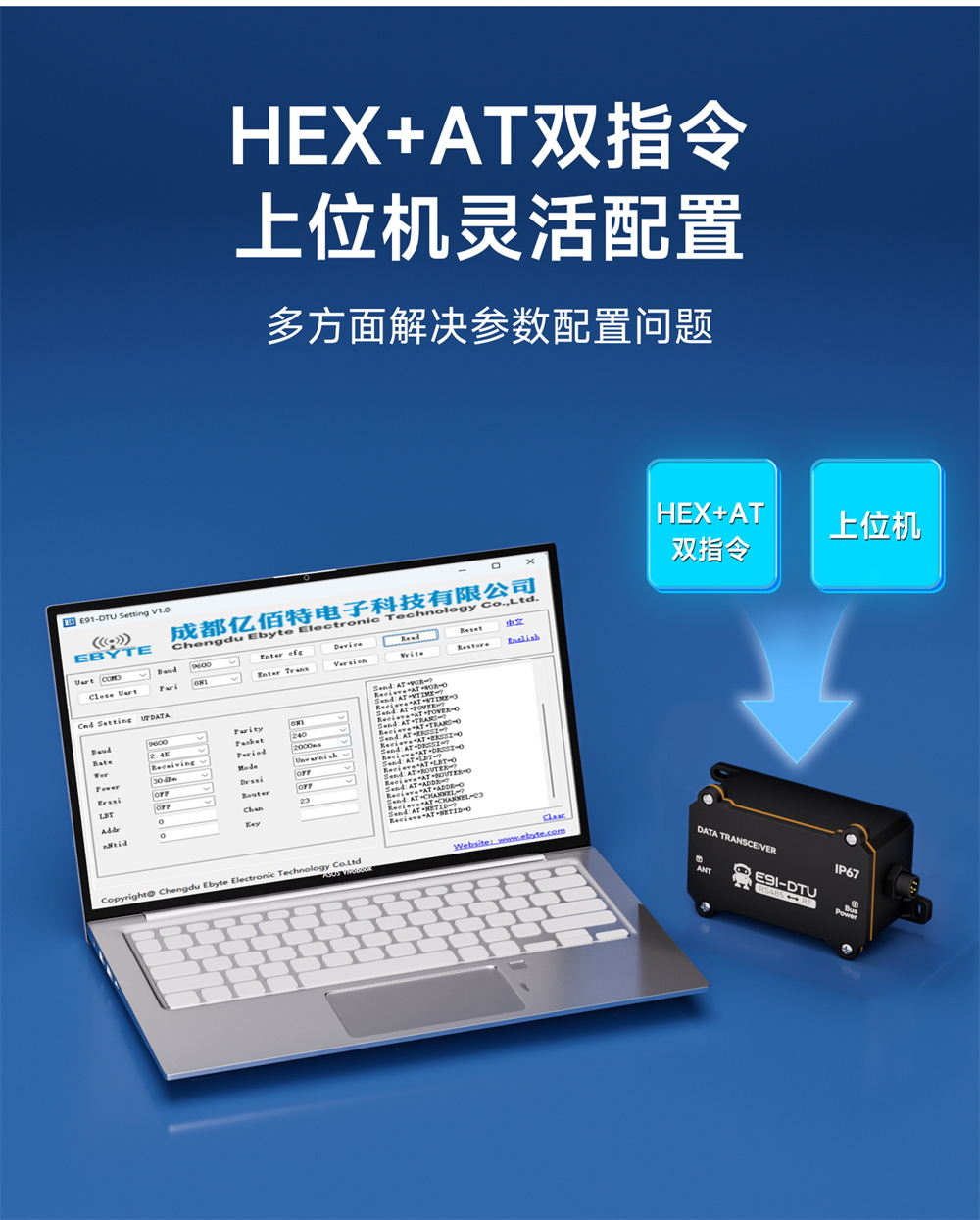

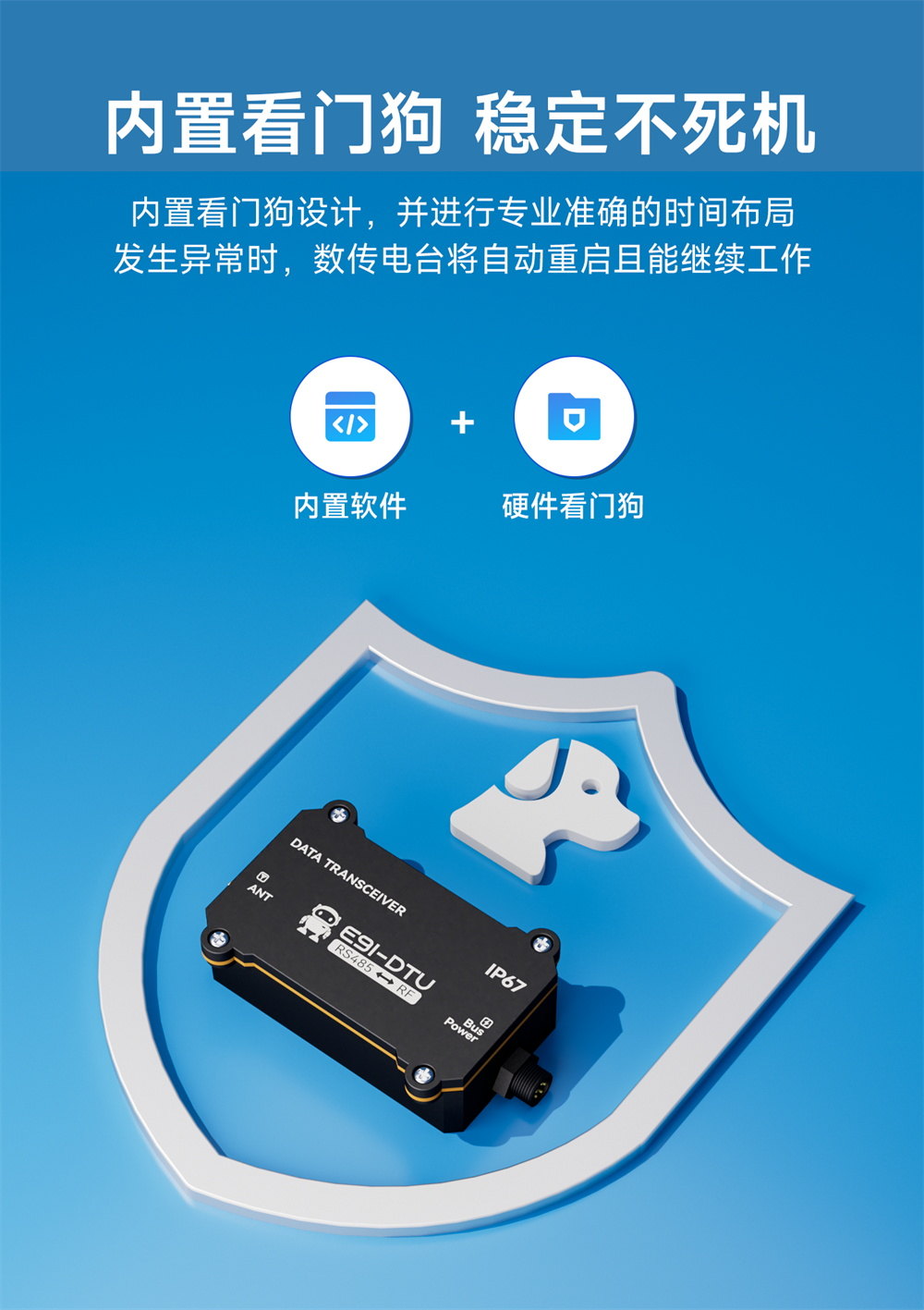

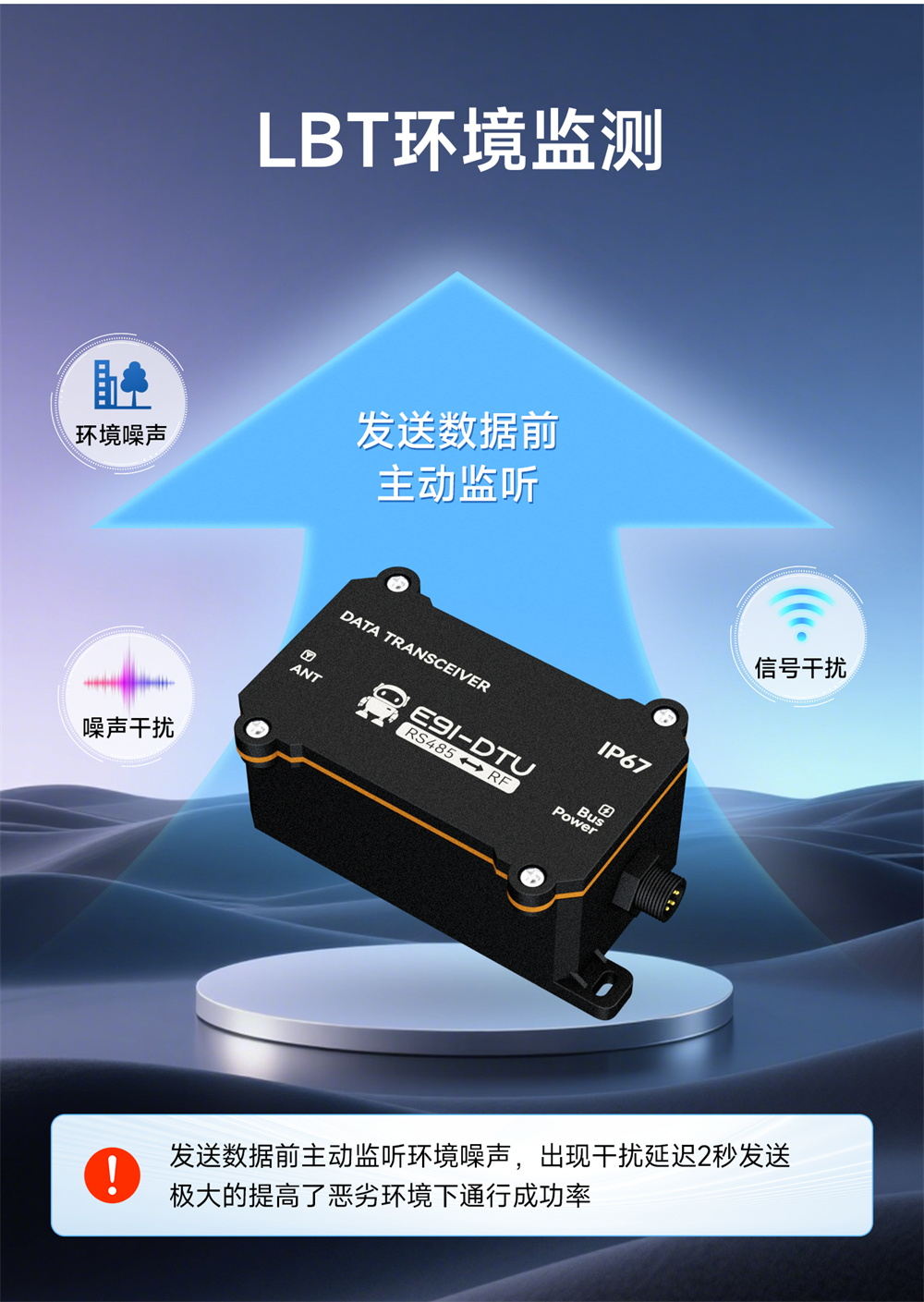

产品简介：E91-DTU(900SL30)为全新一代的LoRa防水无线数传电台，该产品基于SEMTECH高性能射频芯片而研发，发射功率最大为30dBm，具有多种传输方式，工作频段850.125～930.125MHz，支持与E22系列模组互通。同时配备M12的5芯防水接口，并采用塑料防水壳体，硅胶圈密封，内部进行灌胶密封防水处理，可达IP67等级防水；支持8～28V（DC）宽电压电压输入。LoRa扩频技术将带来更远的通讯距离，且具抗干扰能力强的优势。产品喷涂三防漆，具有“防霉菌”“防潮湿”“防盐雾”等功能。

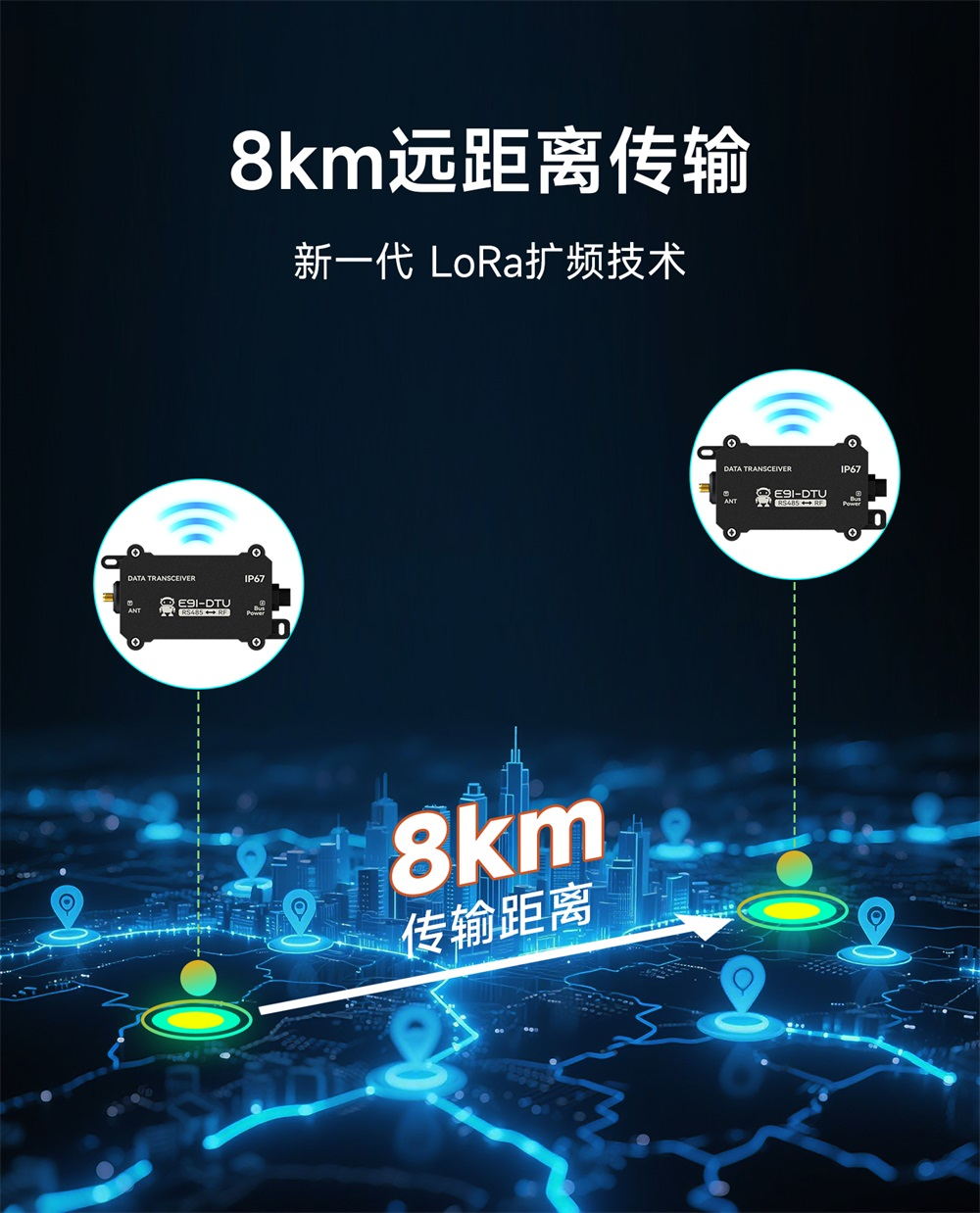

| 参数 | 描述 |
| 调制方式 | 新一代LoRa调制技术 |
| 接口方式 | M12，5芯防水接头 |
| 通信接口 | RS485 |
| 发射长度 | 240 Btye，单包最大容量，超出后自动分包，可通过上位机或指令进行调节，详细指令见本文第五章节 |
| 缓存容量 | 1000Btye |
| 测试距离 | 8km，晴朗空旷，空速2.4kbps，天线架高2米（仅供参考，建议实测） |
| 防水等级 | IP67 |

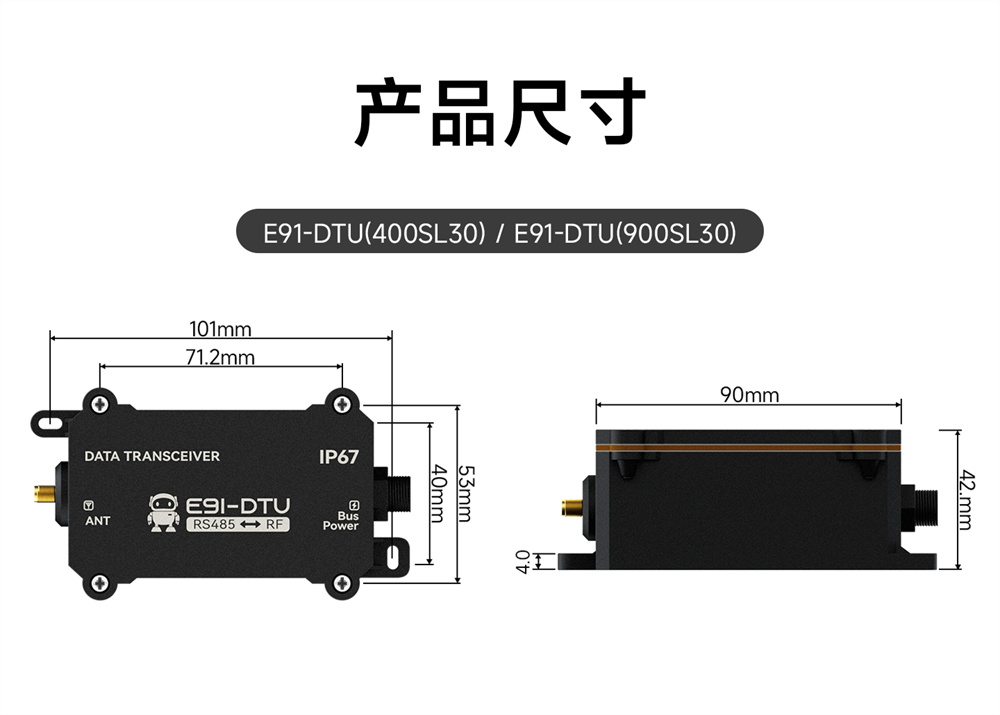

| 产品尺寸 | 90*53*42mm |
| 天线形式 | SMA-K, （外螺纹内孔，长约6mm，等效阻抗约50Ω） |
| 工作环境 | |
| 工作温度 | -40℃～+85℃，工业级标准 |
| 防水等级 | IP67级 |
| 存储温度 | -40℃～+125℃ |
| 射频参数 | |
| 发射功率 | 30dBm=1000mW，功率多级可调，详情见本文第五章节和第六章节 |
| 工作频段 | 850MHz～930MHz，支持频段定制 |
| 接收灵敏度 | -132dBm，空速2.4kbps@SF11 |
| 空中速率 | 2.4～62.5Kbps，空中速率多级可调，详情见本文第五章节和第六章节 |
| 电气参数 | |
| 供电电压 | 8～28V(DC)，建议使用12V或24V |
| 发射电流 | 260～300mA，瞬时功耗@30dBm，使用DC 12V供电，适用于E91-DTU(400SL30) |
| 360～430mA，瞬时功耗@30dBm，使用DC 12V供电，适用于E91-DTU(900SL30) | |
| 接收电流 | ≈16mA，适用DC 12V供电，适用于E91-DTU(900SL30) |
| ≈15mA，适用DC 12V供电，适用于E91-DTU(400SL30) | |

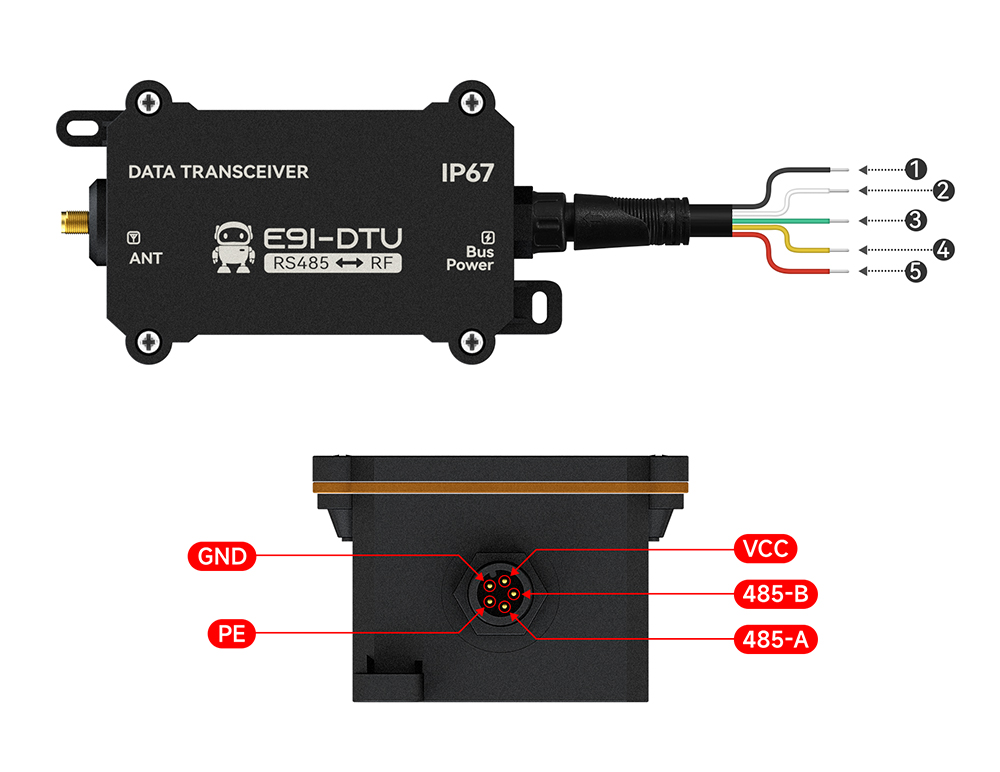

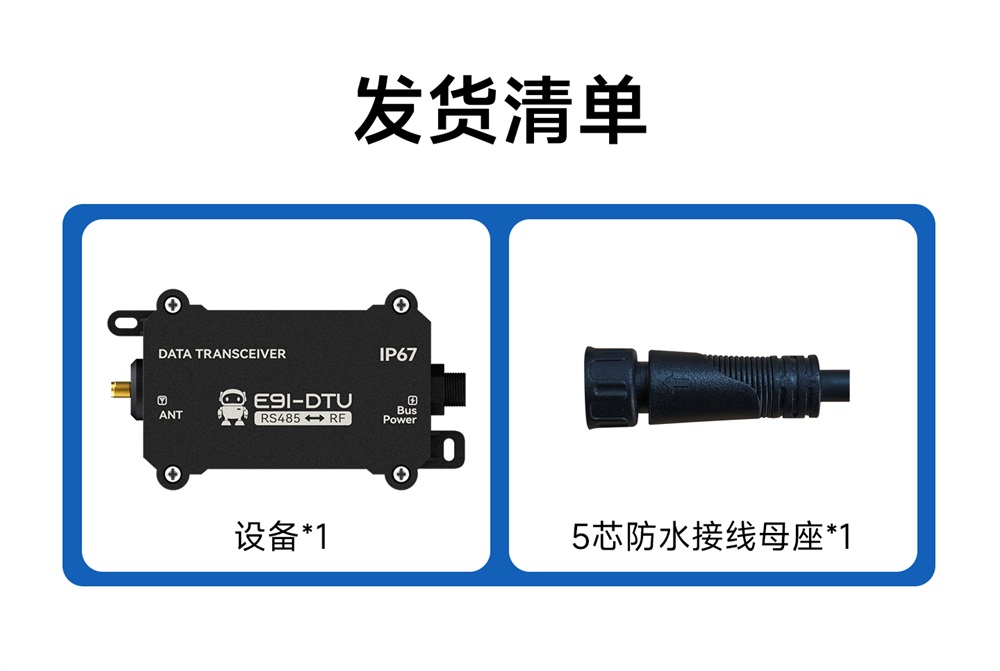

| 序号 | 名称 | 功能 | 说明 |
| 1 | ANT | 射频接口 | SMA-K，外螺纹内孔，长约6mm，等约阻抗50Ω。 |
| 2 | M12防水5芯接线母座 | 通信电源线 | 1.黑线：电源接地线 |
2.白线：RS485信号B | |||
3.绿线：PE，接大地线 | |||
4.黄线：RS485信号A | |||
5.红线：VCC供电，（DC 8～28V） | |||
| 3 | M12防水5芯公头 | 连接电台，电源+RS485 | VCC：电源正（DC 8～28V） |
RS485-B：RS485信号B | |||
RS485-A：RS485信号A | |||
PE：接地，与大地链接 | |||
GND：电源负 |
| 批量采购/定制产品 |
| 【销售专线】：4000-330-990 7x24小时销售服务热线 |
| 【联系邮箱】：support@cdebyte.com |
| 技术咨询 |
| 【在线提交】：http://www.ebyte.com/apple-technology.html |
| 【联系邮箱】：support@cdebyte.com |
| 常见问题 |
| ★ 问：电台不带AUX引脚，如何判断数据已经发送完了？ |
| 答：无法判断，除了看TX灯。 |
| ★ 问：可否通过现有的软件设置发射启动时间，测的从串口给数据到空口出来延时大概是在100ms左右，有时更高。 |
| 答：现有软件不能设置，延时跟空速，数据量等有关。 |
| ★ 问：请问网络ID和扩频因子都能设置吗？ |
| 答：扩频因子根据选择的空速自动设置；地址可设置，扩频因子不能设。 |
| ★ 问：电脑端连的232接口，设备端连的485接口，数据无法通信。 |
| 答：先使用电脑直接通讯测试模块是否通讯正常，请先检测设置参数是否正确。 |
| ★ 问：电台在正常工作情况下，一直发送数据，有没有时间限制或者要求? |
| 答：512字节的缓冲区,不能超过缓冲区,2天的老化测试时间。 |
| ★ 问：E90-DTU请帮忙看看： How E90 works是怎么回事? |
| 答：E90使用方法和其他电台使用方法一致，只是分包长度变长了而已；不支持mesh组网，要组网只能以轮询点对点方式。 |

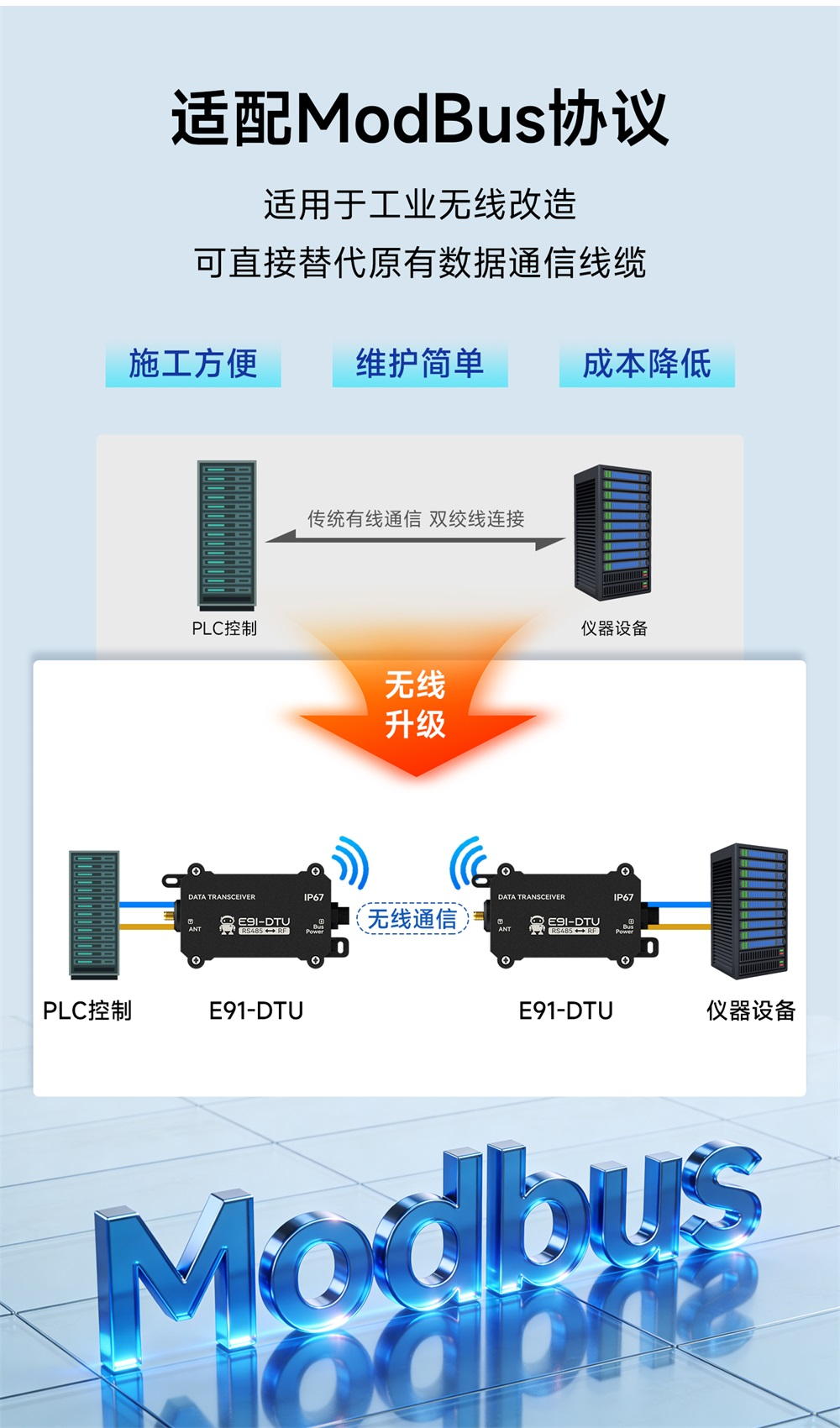

| ★ 问：测试的DTU和PLC通信失败，请问该怎么处理呢？ |
| 答：1、确认我们模块正常通信；2、确认RS485接线正确确认PLC；3、设置参数和我们模块参数一致。 |

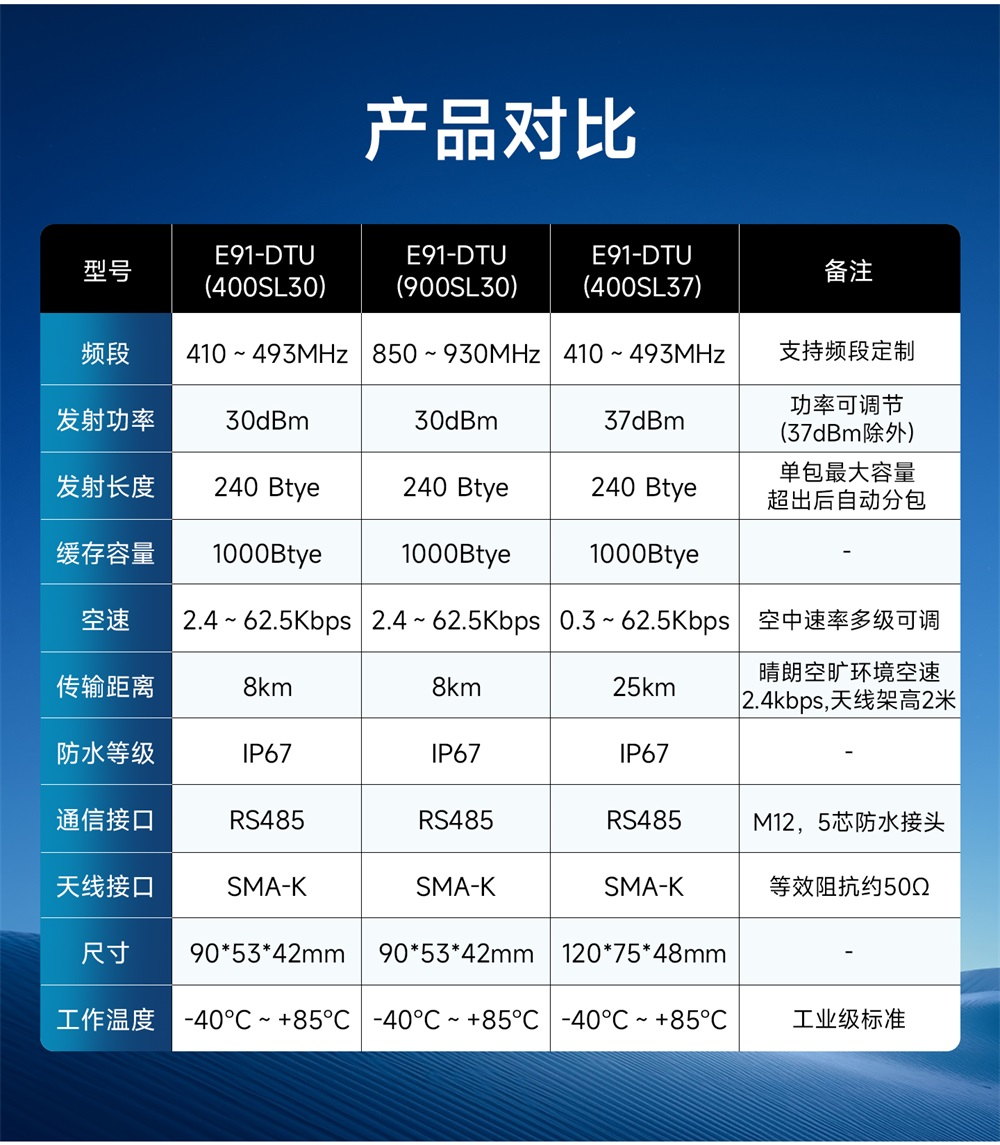

| 产品 型号 | 接口类型 | 芯片方案 | 载波频率Hz | 发射功率dBm | 测试距离km | 空中速率 bps | 封装形式 | 产品尺寸mm | 产品特点 | 技术 手册 | 样品 购买 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| E91-DTU(900SL30) | RS485 | - | 850~930M | 30 | 8 | 2.4~62.5k | - | 90*53*42 | IP67级防水，支持E22系列模组互通，配备M12的5芯防水接口 | ||
| E91-DTU(400SL37) | RS485 | - | 410~493M | 37 | 25 | 2.4~62.5k | - | 120*75*48 | IP67级防水，支持E22系列模组互通，配备M12的5芯防水接口 | ||
| E91-DTU(400SL30) | RS485 | - | 410~493M | 30 | 8 | 2.4~62.5k | - | 90*53*42 | IP67级防水，支持E22系列模组互通，配备M12的5芯防水接口 |
