M31-L系列LoRa无线分布式远程IO模块搭配E90-DTU/E95-DTU/E96-DTU SL系列数传电台的采集控制，是针对工业现场远程数据采集场景的高性价比解决方案。这个LoRa分布式IO与DTU数传电台采集方案是基于LoRa扩频通信技术，实现最远10公里的超远距离无线传输，无需布线，施工成本降低70%，广泛应用于智慧水务、智能农业、工业测控、环境监测等领域。
本教程以M31-AAAX4440G-L分布式远程IO模块搭配E90-DTU(400SL30)型号SL系列LoRa数传电台为例，完整展示从设备配置到数据采集的全流程，同时适用于其他E95/E96-SL系列全型号DTU数传电台，方案教程仅配置模式进入方式略有差异。
设备/软件 | 规格要求 | 获取方式 |
LoRa DTU | E90-DTU(400SL30)（或E95/E96 SL系列） | 亿佰特官方采购 |
分布式IO | M31-AAAX4440G-L（或其他LoRa无线IO型号） | 亿佰特官方采购 |
传感器 | 4-20mA模拟量传感器（或开关量/数字量传感器） | 按需选配 |
辅助配件 | 12V直流电源*2、433MHz天线*2、网线*1、USB转485模块*1 | 亿佰特官方采购 |
配置软件 | RF_Setting(E22-E9X(SL))、分布式IO配置上位机 | 官网下载中心 |
测试软件 | Modbus Poll | 自行下载 |
将E90-DTU(400SL30)分别和USB转485连接，注意485连接需要遵循A接A，B接B的接法，将E90-DTU(400SL30)与电源连接。将USB转485分别连接到电脑USB口。连接完成。
将E90-DTU(400SL30)数传电台侧面的M0 M1拨码开关拨到如图的配置模式，E90-SL系列（非隔离串口版本）数传电台有4个模式，我们本次教程中仅使用一般模式（传输模式）和配置模式，其余模式使用请参考DTU手册。

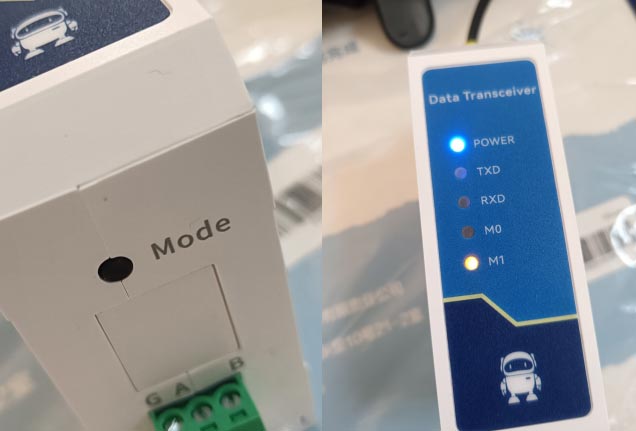

若使用E95/E96-SL系列数传电台，需使用mode按键，将数传电台切换为配置模式，M0 M1指示灯按到如下图M0 熄灭 M1亮起即表示电台进入配置模式。

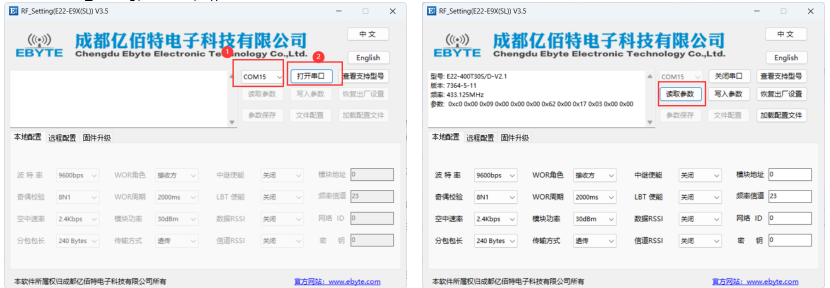

第一步：电脑打开RF_Setting(E22-E9X(SL)) 软件，选择对应的串口，打开串口，点击读取参数，即可读取到DTU的默认参数。

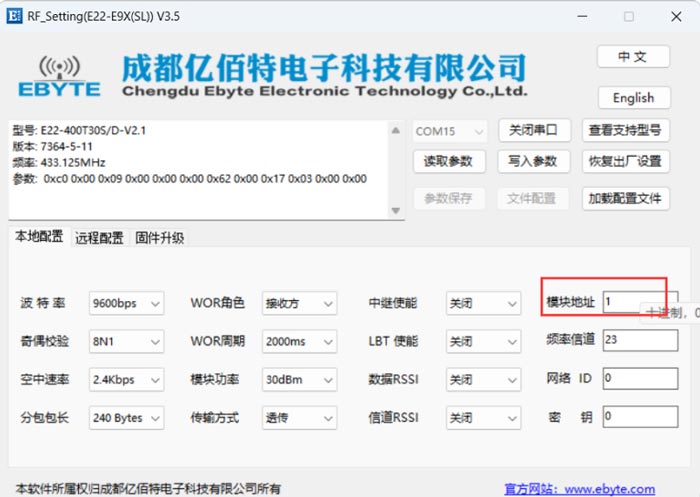

第二步：使用默认参数或者是修改模块地址信道都是可以的，本次教程仅修改模块地址参数为1，其他参数保持默认参数不变。
第三步：点击"写入参数"，提示写入成功后，将M0/M1拨码开关全部拨到ON状态，进入正常传输模式。
至此，E90-DTU数传电台配置完成。
注：同一组网内所有DTU和分布式IO的信道、空中速率参数必须保持一致，否则无法通信。
l 将M31-AAAX4440G-L系列LoRa分布式远程IO接通电源；
l 将网线一端插入LoRa无线分布式IO，另一端连接电脑网口；
l 将4-20mA传感器接入IO的AI1通道，注意正负极正确。

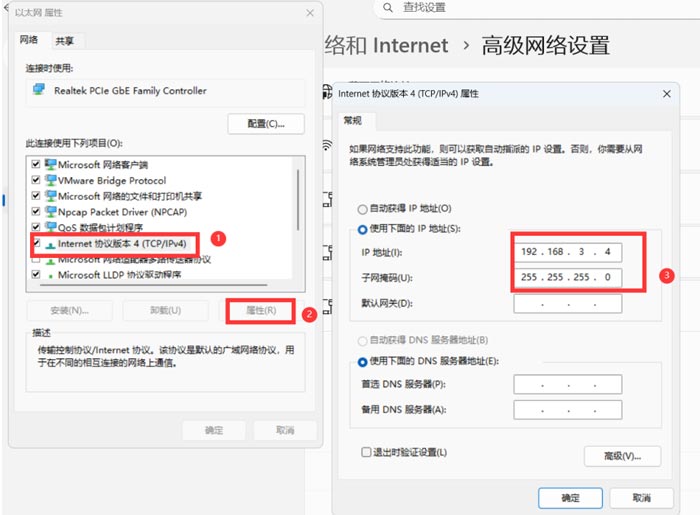

l 打开电脑设置，在网络和Internet -> 高级网络设置 -> 更多适配器选型中，将电脑的IP地址修改到3网段，本次教程修改为192.168.3.4（注意IP地址不可与LoRa无线分布式IO一致）。
l 子网掩码设置为255.255.255.0，网关无需配置。

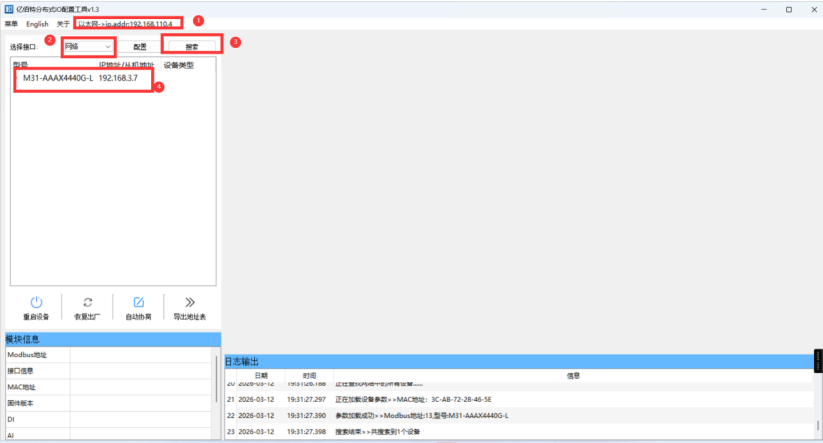

打开分布式IO配置上位机软件，点击左上角选择以太网网卡为刚刚修改的以太网IP地址并切换接口为网络（LoRa无线分布式IO支持以太网、485双接口通讯和配置参数，本次教程使用以太网，若用户需要使用串口进行配置，请选择接口为串口并使用USB转485转换器，按照A接A，B接B的方式连接），点击搜索即可搜索到设备。

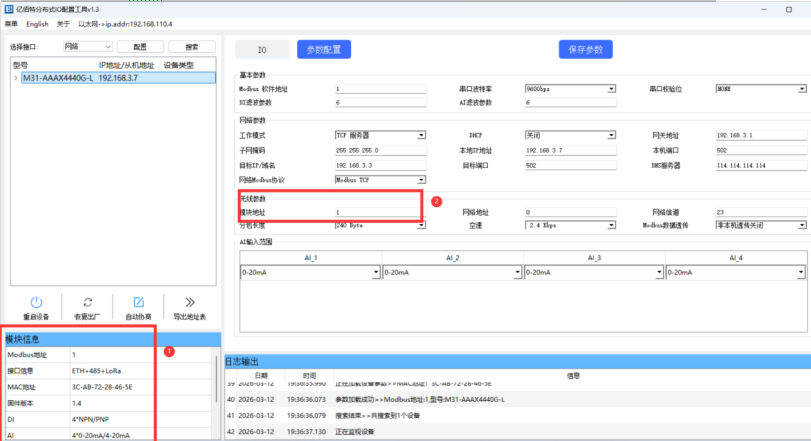

点击搜索出的设备，可在此处查看无线分布式IO的modbus地址，记录LoRa无线分布式IO的modbus地址为1，点击配置即可配置参数，将LoRa无线分布式IO中的无线参数->模块地址这一项修改为1，其他参数保持默认即可。
点击保存参数并重启设备将刚刚修改的参数应用到设备。
至此，LoRa无线分布式IO模块的配置已完成。将2线传感器接入分布式IO的AI1通道方便查看到采集的数据。
注：也可通过485串口配置IO参数，选择接口为"串口"，USB转485按A接A、B接B连接即可。

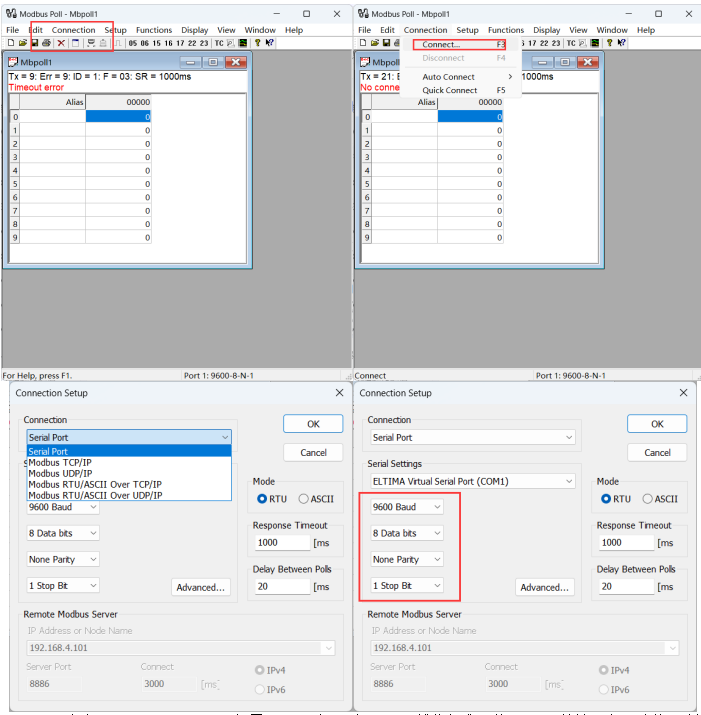

电脑打开modus poll软件，点击connection，选择serial port，选择E90电台对应串口，注意波特率9600 8N1。

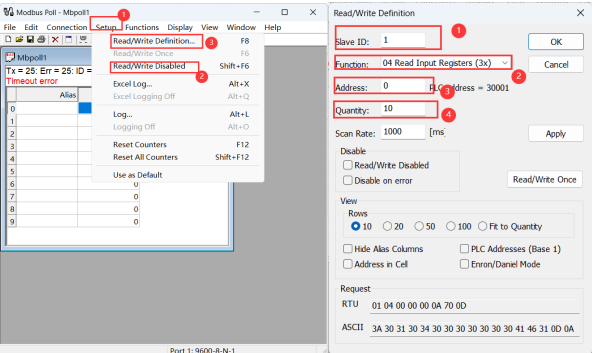

点击set up ，点击 read/write definition，设置slave ID为1（与LoRa无线分布式IO的modbus地址一致），功能码选择04（PLC3区地址），寄存器地址address填写0，读取寄存器数量填写1（只读AI1），点击OK。
如果想读取AI2，寄存器地址address写1，读取数量填写1，同时读取AI1 AI2就把寄存器地址写为0，读取数量填写2。

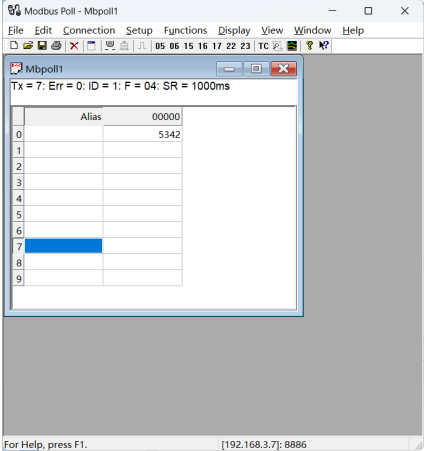

可以看到modbus poll 读取到了LoRa无线分布式IO采集的AI1数据。
多通道采集说明：同时读取AI1+AI2通道，寄存器地址设为0，读取数量设为2；读取DI/DO通道可根据寄存器地址表选择对应功能码。
A：优先检查接线是否正确，A/B线是否接反，GND是否共地；其次检查是否正确进入配置模式，串口/IP地址是否匹配。
A：检查两者的信道、空中速率、扩频因子参数是否一致，地址是否匹配，天线是否正常连接，是否存在同频干扰。
A：检查Slave ID是否与IO的Modbus地址一致，功能码和寄存器地址是否正确，DTU是否处于正常传输模式。
A：仅进入配置模式的方式不同，参数配置、软件操作、通信协议完全一致，可通用本教程。
l 超远传输：LoRa扩频技术，视距最远传输10公里，穿墙能力强；
l 免布线：无线传输，无需铺设通信线缆，施工周期缩短80%；
l 高可靠性：工业级设计，-40℃~+85℃宽温工作，抗干扰能力强；
l 灵活组网：支持星型、Mesh等多种组网方式，最多可接入256个节点；
l 成本更低：相比有线方案，整体成本降低50%以上，运维简单。
如需获取更详细的产品手册、组网方案定制或技术支持，可联系亿佰特官方技术服务团队。
