EWM103-W15SP连接标准MQTT服务器(Mosquitto)传输教程-亿佰特物联网

摘要

本教程详细讲解亿佰特EWM103-W15SP、EWM103-W15SX、EWT103-W15SP系列双模WiFi模块连接标准MQTT服务器（Mosquitto）的完整配置流程，涵盖Mosquitto服务器部署、WiFi模块AT指令配置、MQTT连接参数设置、主题订阅与发布等核心操作步骤，帮助开发者快速实现物联网设备的MQTT通信功能。

一、MQTT服务器（Mosquitto）传输教程概述

MQTT（Message Queuing Telemetry Transport）是一种轻量级的发布/订阅消息传输协议，广泛应用于物联网场景。EWM103-W15SP系列双模WiFi模块是一款支持WiFi无线通信的物联网模块，内置MQTT客户端功能，可通过AT指令快速连接MQTT服务器实现数据传输。

本教程将演示如何使用EWM103-W15模块连接Mosquitto MQTT服务器，完成消息的订阅与发布。

1、适用场景

• 物联网设备远程数据上报；

• 智能家居设备云端控制；

• 工业传感器数据采集；

• 设备状态监控与告警推送；

2、准备工作

2.1、硬件准备

设备	数量	说明
EWT103-W15SP测试套件	1套	EWM103-W15模块及配套底板
USB转接线	1条	用于连接模块与电脑

2.2、软件准备

软件	用途	获取方式
Mosquitto	MQTT服务器	Mosquitto官网下载
XCOM串口调试助手	发送AT指令配置模块	亿佰特官网下载
MQTT.fx	MQTT客户端测试工具	百度搜索下载

说明：本教程使用Windows版本的Mosquitto，在局域网内部署作为MQTT服务器。如使用其他MQTT 3.1.1协议兼容的服务器（如EMQ X、HiveMQ等），配置方法类似。

二、Mosquitto服务器部署

第一步：下载安装Mosquitto

1. 访问Mosquitto官网；

2. 点击"Download"进入下载页面；

3. 选择对应操作系统版本下载（本教程使用Windows版本）；

4. 双击安装文件，按照安装向导完成安装。

第二步：配置并启动服务器

1. 打开Mosquitto安装目录（如：D:Mosquitto）

2. 在文件目录栏输入cmd打开命令行窗口

3. 执行以下命令启动MQTT服务器：mosquitto -c "D:Mosquittomosquitto.conf" -v

参数说明：

参数	含义
-c	指定配置文件路径
-v	详细模式，显示调试信息

注意事项：

• 命令行窗口不可关闭，否则服务器进程会被终止；

• 本教程配置服务器监听端口为1884（默认端口为1883）；

• 如需客户端接入验证，请参考Mosquitto官方文档配置用户认证；

三、EWM103-W15SP系列双模WiFi模块配置

第一步：连接硬件并打开串口

1. 使用USB线将EWT103-W15SP测试套件连接至电脑；

2. 打开XCOM串口调试助手；

3. 配置串口参数：波特率115200，数据位8，无校验，停止位1；

4. 点击"打开串口"；

5. 勾选"发送新行"选项（AT指令需要回车换行结尾）。

第二步：切换为STA模式

发送AT指令：AT+CWMODE=1

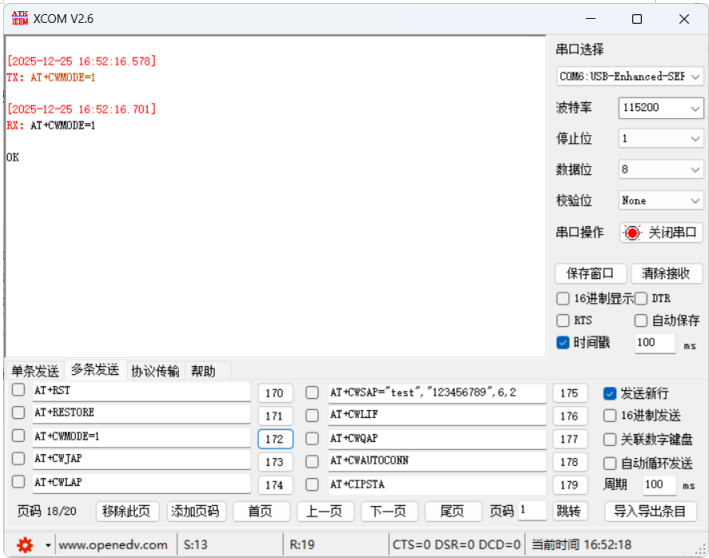

1EWM103-W15SP链接MQTT服务器教程

说明：模块首次上电默认既不是STA也不是AP模式，必须先发送指令切换为STA模式才能连接WiFi。

第三步：连接WiFi网络

发送AT指令：AT+CWJAP="WiFi名称","WiFi密码"

2EWM103-W15SP链接MQTT服务器教程

示例：AT+CWJAP="iQOO","123456789"

参数说明：

参数	示例值	说明
WiFi名称	iQOO	要连接的WiFi SSID
WiFi密码	123456789	WiFi连接密码

提示：如存在同名WiFi，可添加MAC地址参数区分：AT+CWJAP="WiFi名称","密码","MAC地址"

连接成功后，串口会返回"WIFI CONNECTED"和"WIFI GOT IP"提示。

第四步：配置MQTT连接参数

发送AT指令：AT+MQTTUSERCFG=0,1,"客户端ID","用户名","密码",0,0,"/"

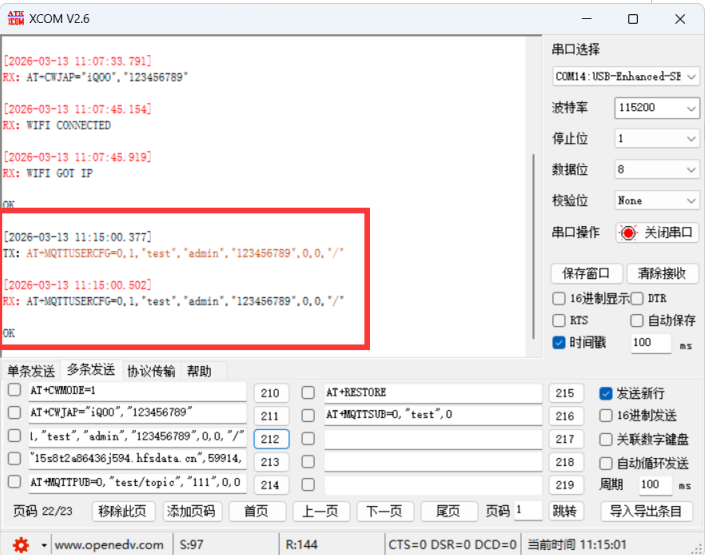

3EWM103-W15SP链接MQTT服务器教程

示例：AT+MQTTUSERCFG=0,1,"test","admin","123456789",0,0,"/"

参数说明：

参数位置	示例值	说明
参数1	0	链路ID，目前仅支持0
参数2	1	连接类型，1表示基于TCP的MQTT
参数3	test	MQTT客户端ID（Client ID）
参数4	admin	MQTT用户名
参数5	123456789	MQTT用户密码
参数6	0	证书ID，无证书填0
参数7	0	CA ID，无CA填0
参数8	/	资源路径

注意：如果参数中包含逗号","，需要使用转义符","输入。

第五步：连接MQTT服务器

发送AT指令：AT+MQTTCONN=0,"服务器地址",端口,重连标志；

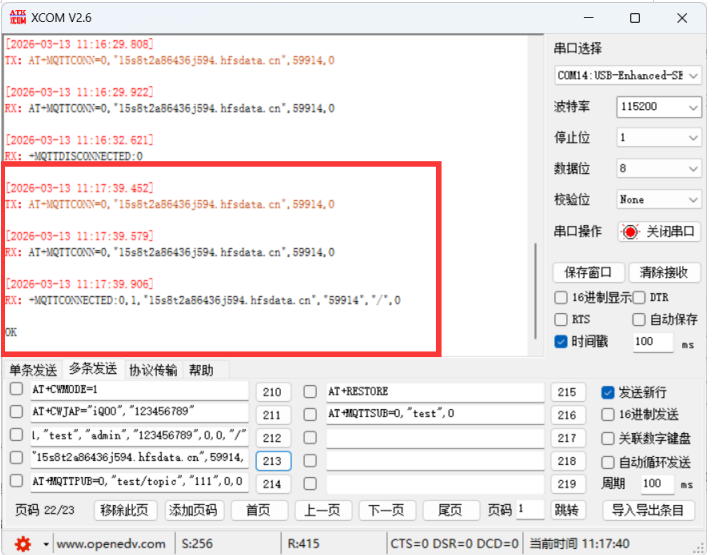

4EWM103-W15SP链接MQTT服务器教程

示例：AT+MQTTCONN=0,"192.168.1.100",1884,1 ；

参数说明：

参数	示例值	说明
链路ID	0	目前仅支持链路0
服务器地址	192.168.1.100	MQTT服务器IP或域名
端口	1884	MQTT服务器端口
重连标志	1	0=断线不重连，1=断线自动重连

连接成功后，串口会返回"+MQTTCONNECTED"提示。

四、数据收发测试

1、MQTT.fx客户端配置

①　打开MQTT.fx软件，点击齿轮图标进入配置界面；

②　在"MQTT Broker Profile Setting"中填写。

配置项	填写内容
Broker Address	MQTT服务器地址（如192.168.1.100）
Broker Port	MQTT服务器端口（如1884）
Client ID	客户端标识（任意填写，不可与模块重复）

③　点击"User Credentials"配置用户名和密码（如服务器无验证可任意填写）；

④　点击"Apply"保存配置；

⑤　点击"Connect"连接服务器，右上角图标变绿色表示连接成功，

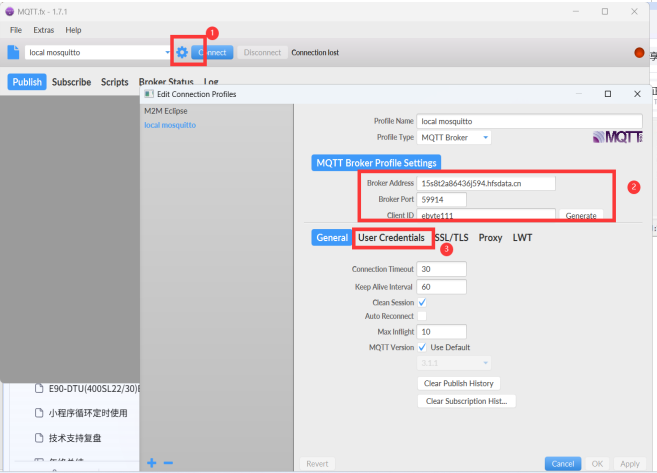

5EWM103-W15SP链接MQTT服务器教程

2、模块订阅主题

发送AT指令：AT+MQTTSUB=0,"主题名",QoS等级；

示例：AT+MQTTSUB=0,"test",0 ；

参数说明：

参数	示例值	说明
链路ID	0	目前仅支持链路0
主题名	test	要订阅的MQTT主题
QoS等级	0	消息服务质量等级（0/1/2）

3、模块发布消息

发送AT指令：AT+MQTTPUB=0,"主题名","消息内容",QoS,Retain ；

示例：AT+MQTTPUB=0,"test/topic","Hello MQTT",0,0 ；

参数说明：

参数	示例值	说明
链路ID	0	目前仅支持链路0
主题名	test/topic	发布目标主题
消息内容	Hello MQTT	要发布的数据
QoS	0	消息服务质量等级（0/1/2）
Retain	0	0=不保留，1=保留消息

发布成功后，MQTT.fx订阅了该主题的客户端会收到消息。

注意：AT+MQTTPUB命令无法发送包含的数据，如需发送请使用AT+MQTTPUBRAW命令。

4、接收消息测试

①　在MQTT.fx的"Publish"标签页，输入主题名（如test）；

②　在消息框中输入测试数据；

③　点击"Publish"发布消息；

④　XCOM串口助手会显示模块接收到的消息。

五、MQTT AT指令速查表

指令	功能	示例
AT+CWMODE=1	设置STA模式	AT+CWMODE=1
AT+CWJAP	连接WiFi	AT+CWJAP="SSID","password"
AT+MQTTUSERCFG	配置MQTT参数	AT+MQTTUSERCFG=0,1,"clientID","user","pass",0,0,"/"
AT+MQTTCONN	连接MQTT服务器	AT+MQTTCONN=0,"broker.com",1883,1
AT+MQTTSUB	订阅主题	AT+MQTTSUB=0,"topic",0
AT+MQTTPUB	发布消息	AT+MQTTPUB=0,"topic","message",0,0
AT+MQTTUNSUB	取消订阅	AT+MQTTUNSUB=0,"topic"
AT+MQTTCLEAN	断开MQTT连接	AT+MQTTCLEAN=0
