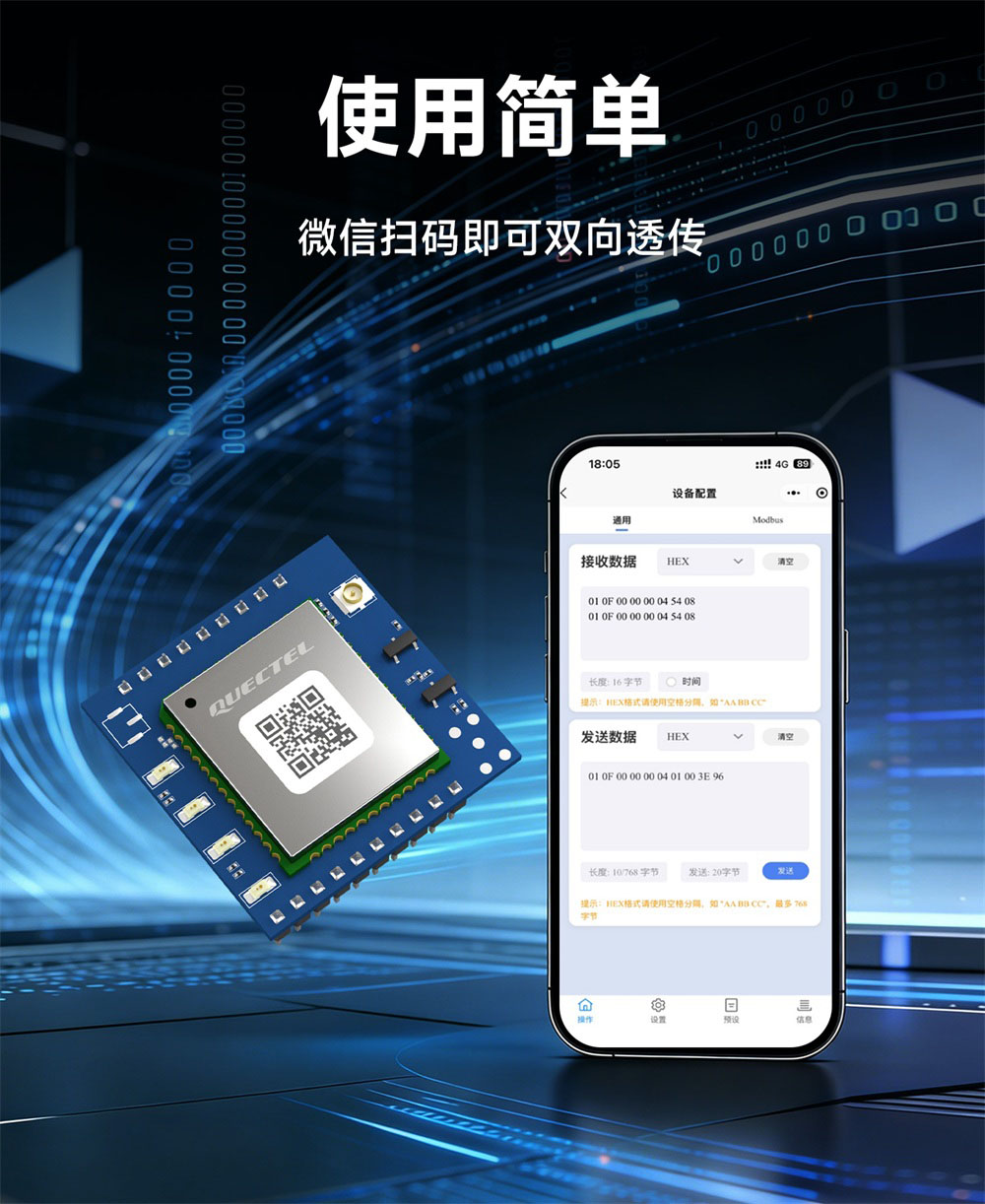

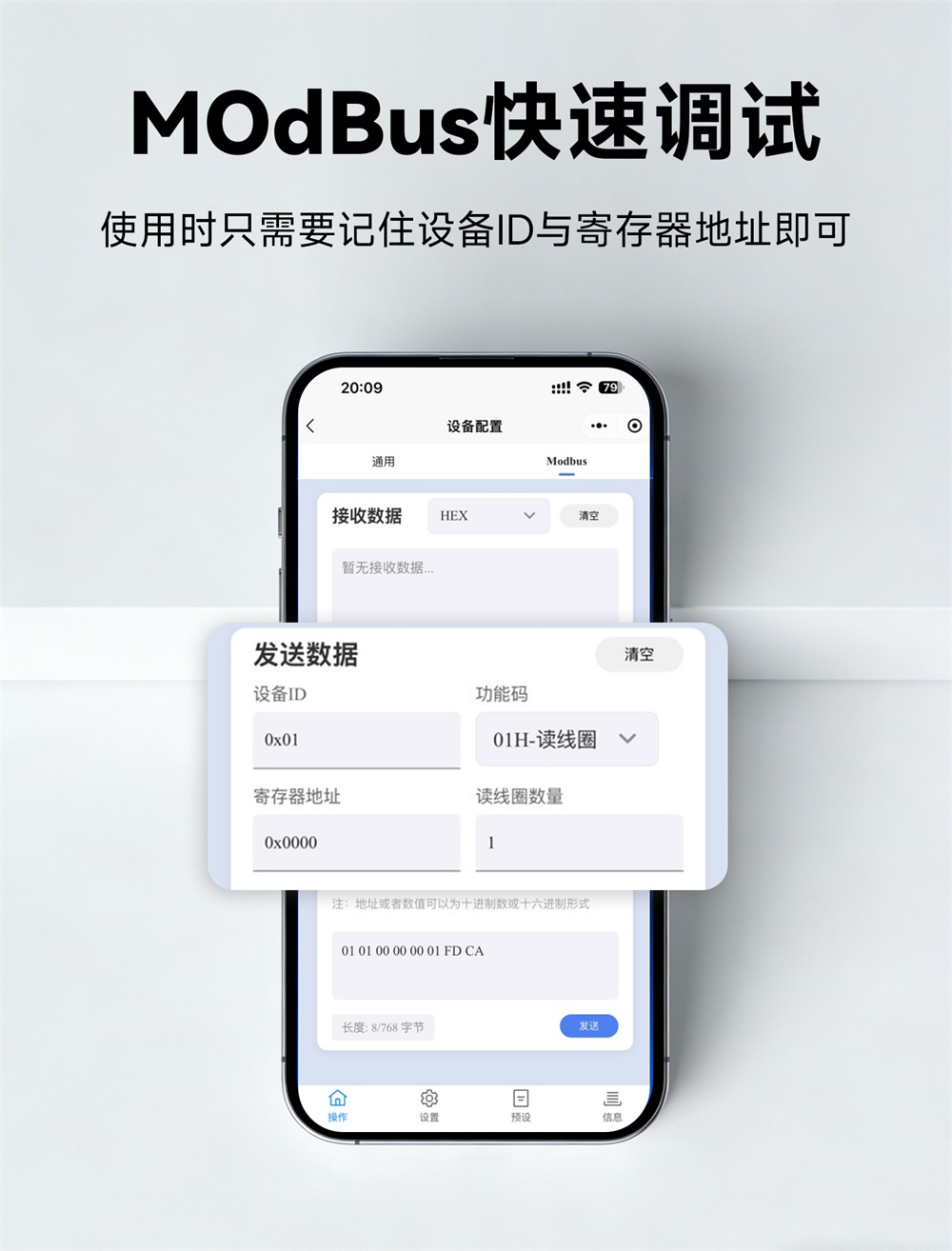

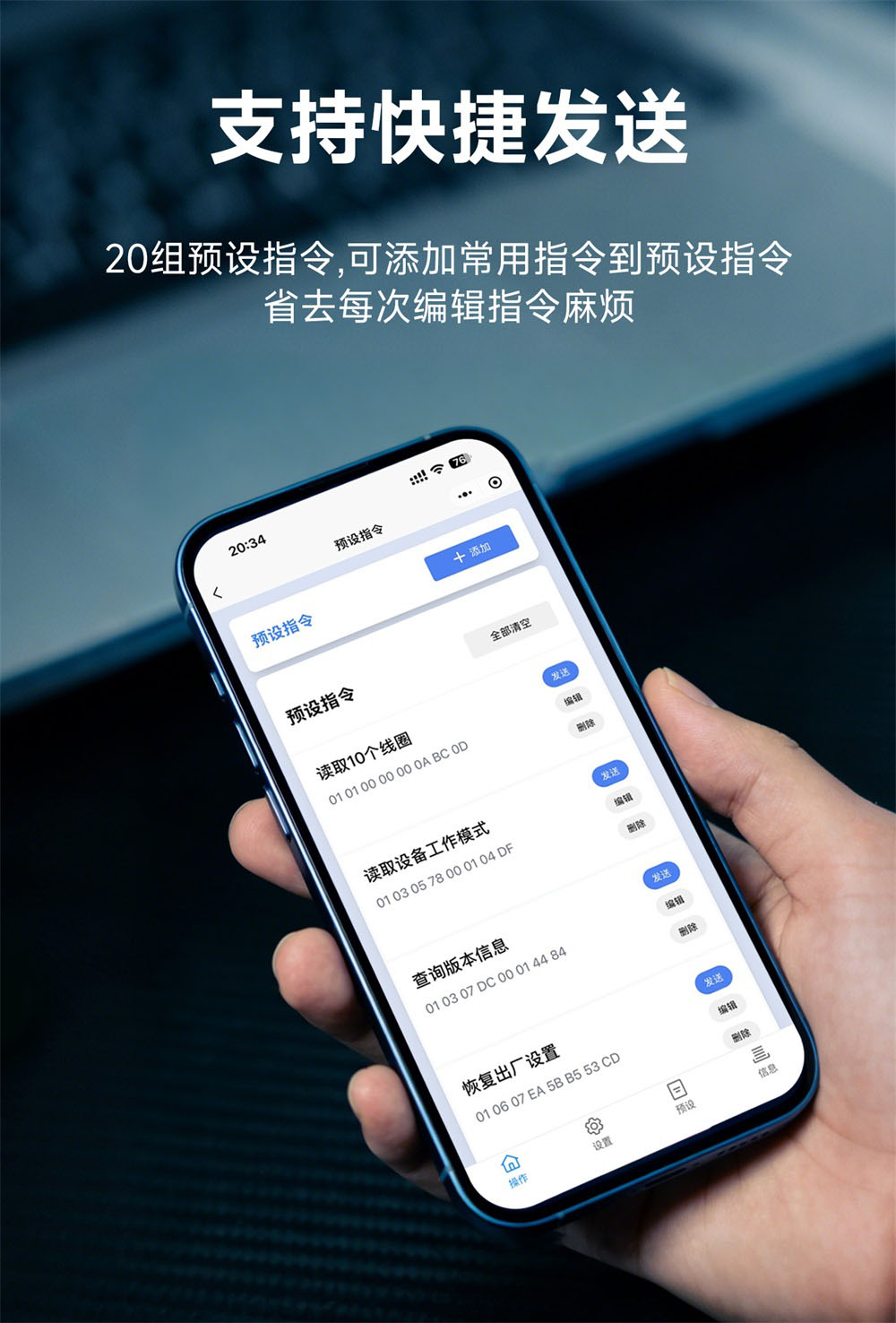

| 参数名称 | 参数值 | 描述 |

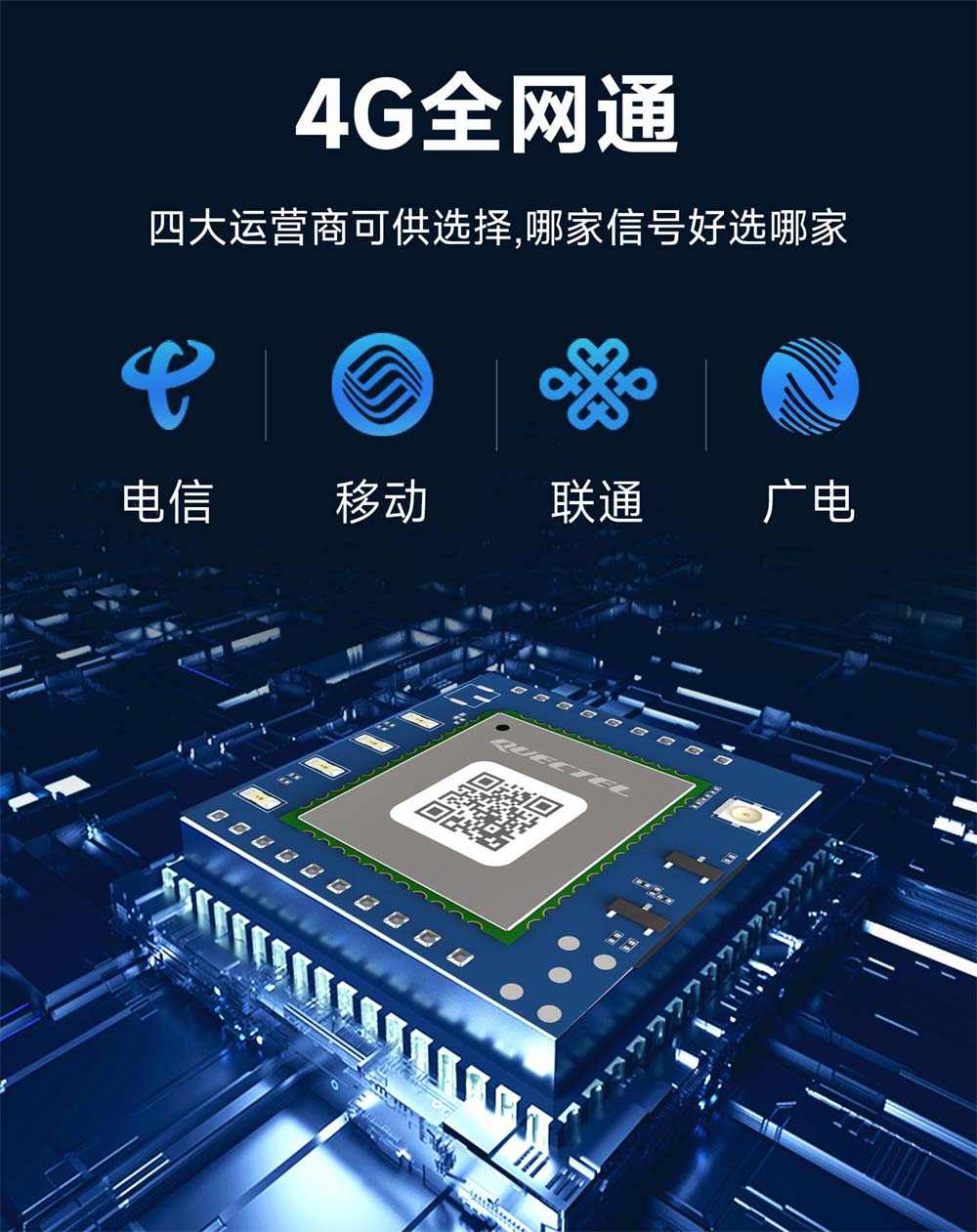

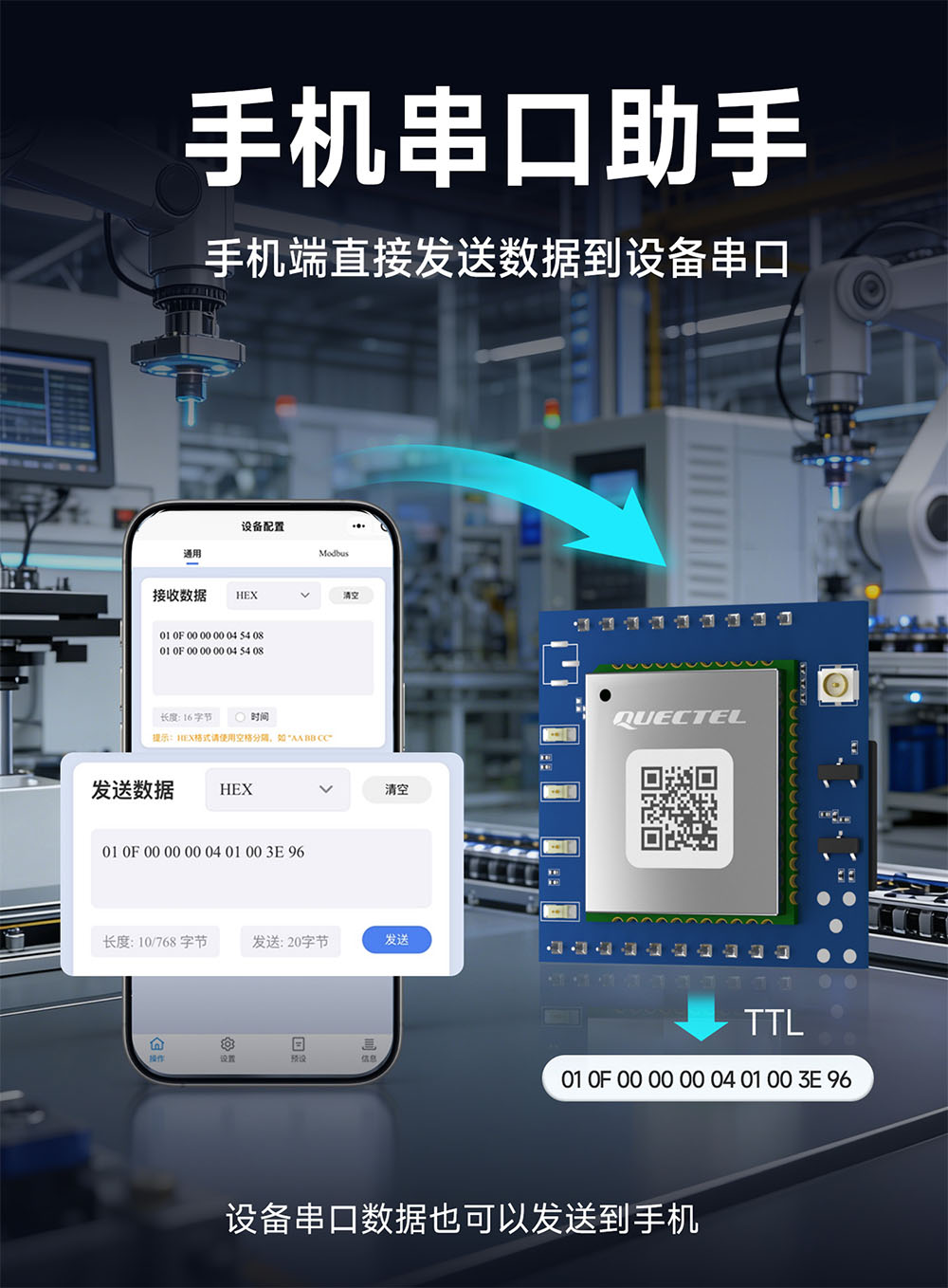

| 特性参数 | 支持频段 | LTE-TDD: B34/B38/B39/B40/B41 |
| LTE-FDD: B1/B3/B5/B8 | ||
| 射频接口 | SMA-K，外螺纹内孔 | |
| 硬件特性 | 数据接口 | E840-TTL(TSEC05-DNC):3.3V TTL电平 |
| E840-DTU(TSEC05-485)：RS485 | ||

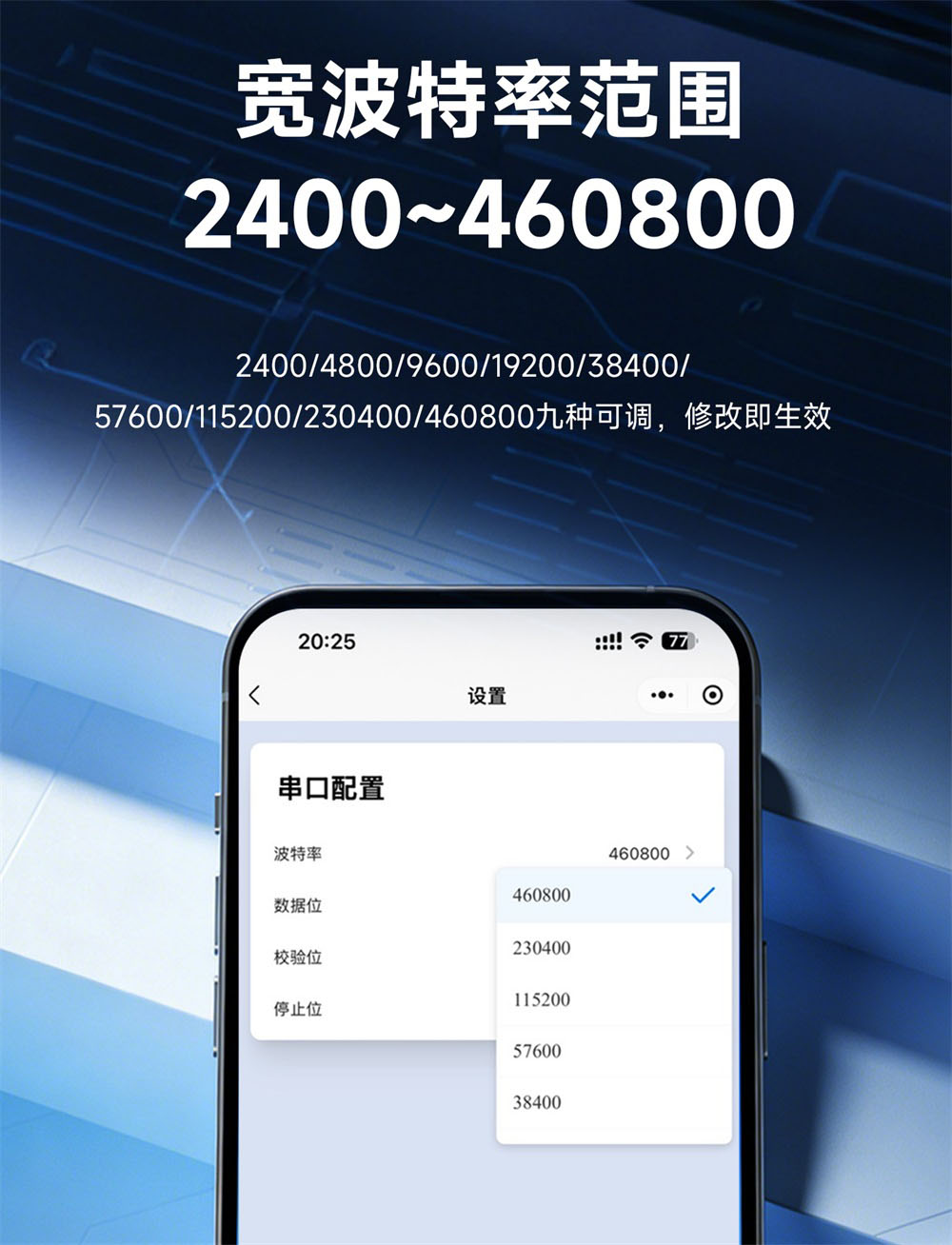

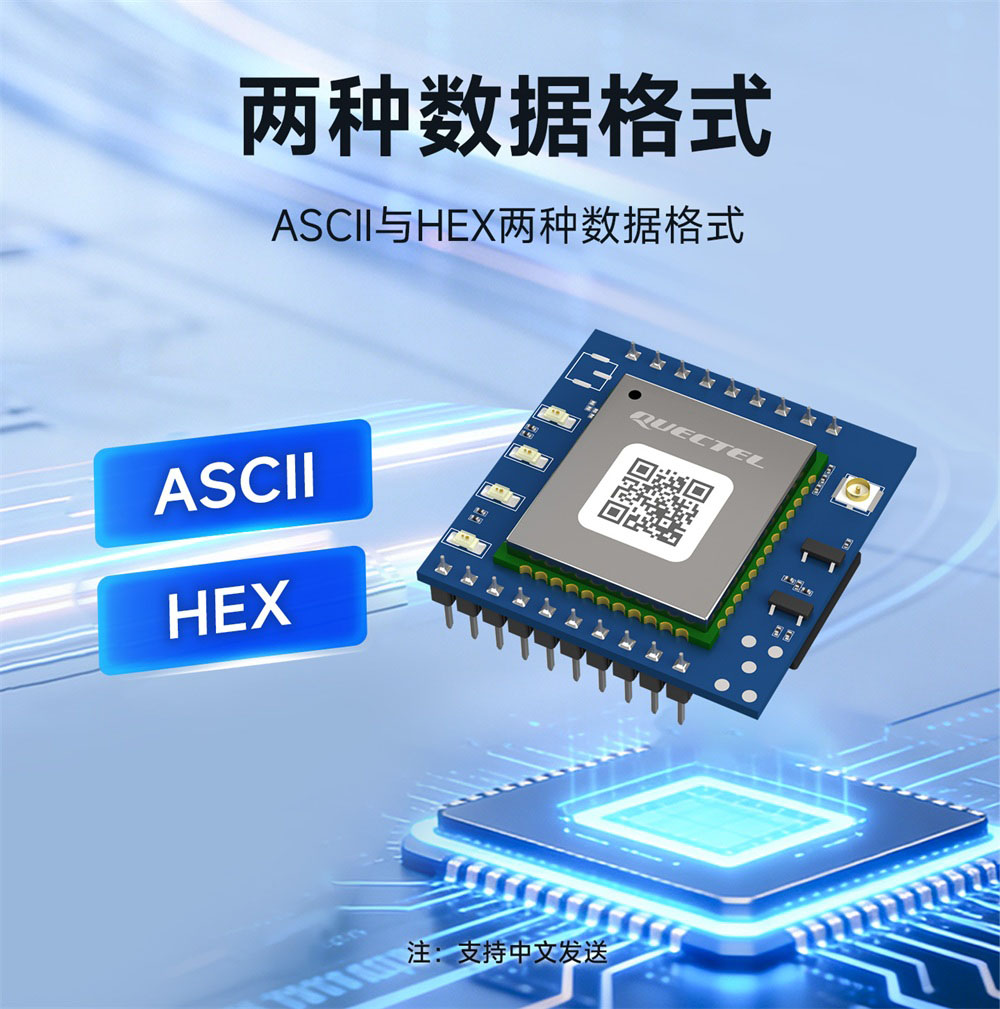

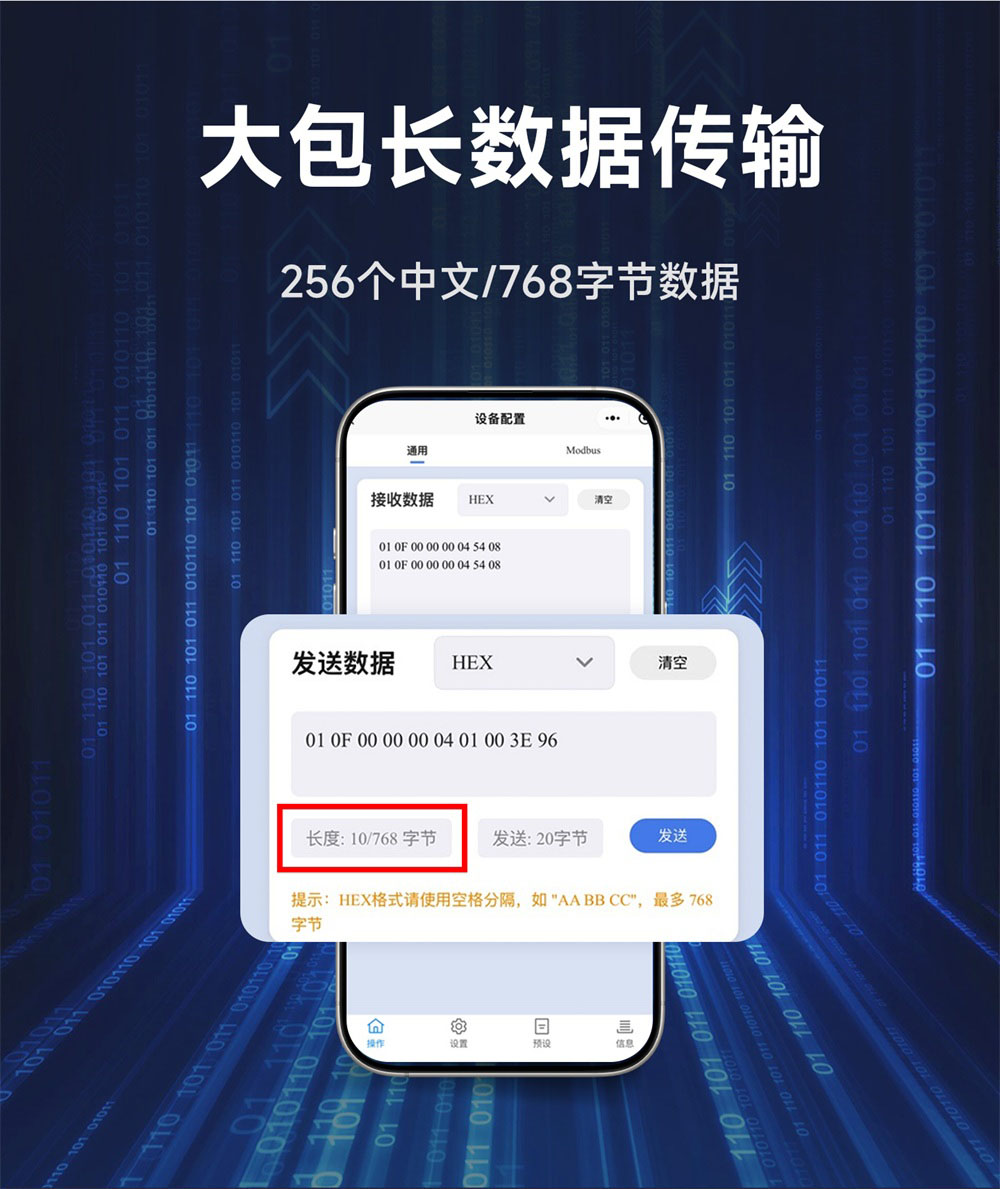

| 波特率 | 1200-460800 | |
| 数据位 | 8 | |
| 停止位 | 1、1.5、2 | |
| 校验位 | None、Odd、Even | |

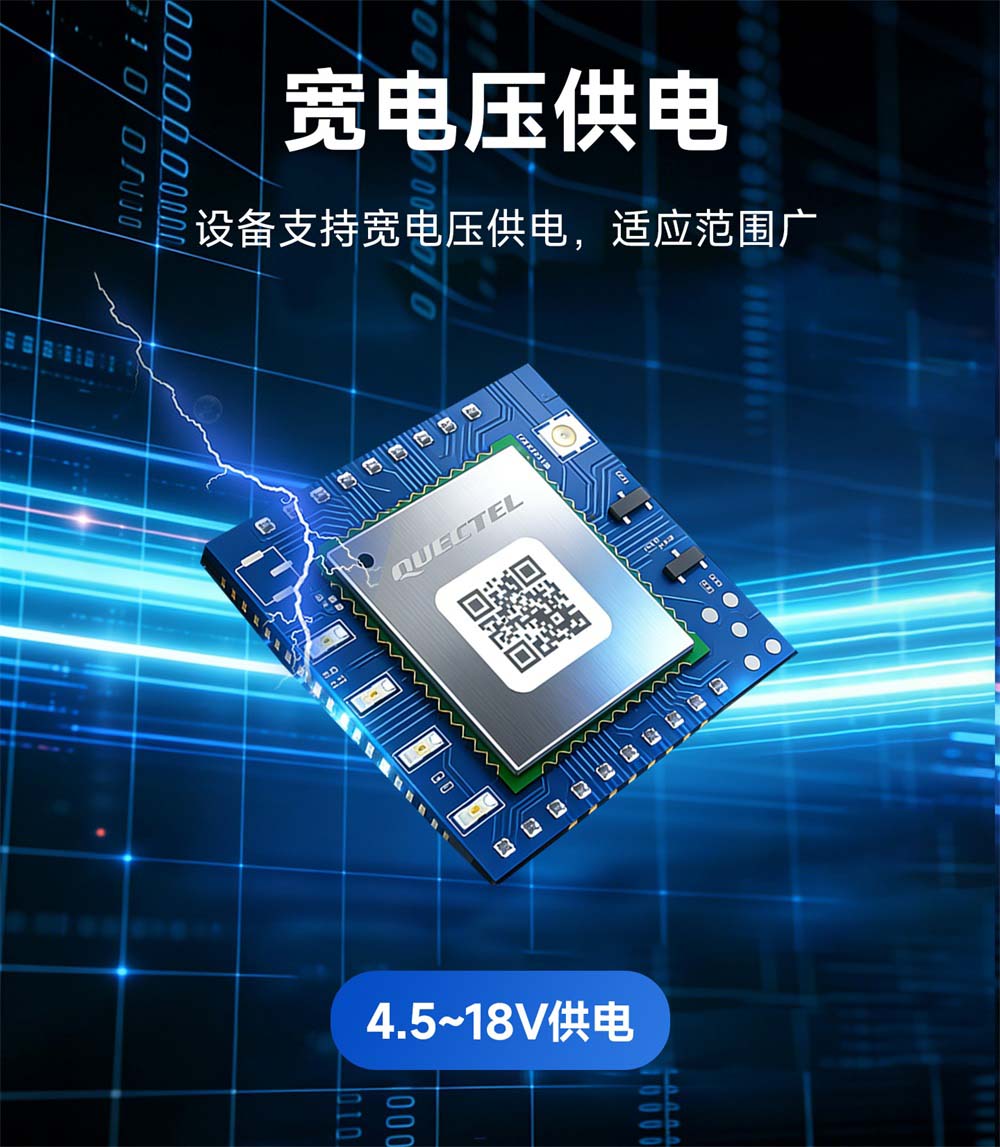

| 工作电压 | E840-TTL(TSEC05-DNC)： | |
| VCC1:DC 4.5~18V | ||
| VCC2:3.3~4.3V | ||
| 注：VCC1不可与VCC2同时供电，推荐使用VCC1引脚 | ||
| E840-DTU(TSEC05-485)：DC 8~28V | ||
| 外形尺寸 | E840-TTL(TSEC05-DNC):25×25×9.5mm | |
| E840-DTU(TSEC05-485)：102×28×27mm | ||
| 指示灯 | PWR（蓝色） | 电源接通时亮起 |
| STATE（黄色） | 熄灭：模组上电到正在搜寻 SIM 卡 ； | |
| 闪烁：模组检查到正确的 SIM 卡，正在附着网络； | ||
| 常亮：模组附着网络成功； | ||
| DATA（绿色） | 闪烁：串口发送/接收数据时 | |
| LINK（黄色） | 常亮：模组与服务器连接成功； | |
| 熄灭：模组未成功连接到服务器； |
| 序号 | 名称 | 功能 | 说明 |
| 1 | GND | 接地引脚 | 可做为电源地使用 |
| 2 | VCC1 | 4.5~18V输入 | 如4.5V及以上电压供电（注意模块工作电压范围）须使用VCC1引脚，且VCC1供电负载能力建议2A@5V以上。禁止与VCC2同时供电！！！ |
| 3 | NC | 空引脚 | 空引脚 |
| 4 | GND | 接地引脚 | 可做为电源地使用 |
| 5 | SIM_VDD | 外接SIM卡引脚 | 外接SIM卡VDD，用于接外置卡使用 |
| 6 | SIM_CLK | 外接SIM卡引脚 | 外接SIM卡CLK，用于接外置卡使用 |
| 7 | SIM_RST | 外接SIM卡引脚 | 外接SIM卡RST，用于接外置卡使用 |
| 8 | SIM_DATA | 外接SIM卡引脚 | 外接SIM卡DATA，用于接外置卡使用 |
| 9 | GND | 接地引脚 | 可做为电源地使用 |
| 10 | RESET | 重启引脚 | 拉低即重启模块，不使用时建议外部上拉 |
| 11 | RXD | 串口接收引脚 | 3.3V TTL |
| 12 | TXD | 串口发送引脚 | 3.3V TTL |
| 13 | RS485_EN | RS485芯片使能引脚 | RS485使能控制引脚，串口发送数据时置高，常态为低； |
| 14 | RELOAD | 重置引脚 | 拉低上电进入升级模式，全部指示灯闪烁 |
| 15 | STATE | STATE指示灯外接引脚 | 外接LED使用，共阴接法 |
| 16 | LINK | LINK指示灯外接引脚 | 外接LED使用，共阴接法 |
| 17 | DATA | DATA指示灯外接引脚 | 外接LED使用，共阴接法 |
| 18 | VCC2 | 3.3~4.3V输入 | 4.2V电池系统供电（注意模块工作电压范围），VCC2供电负载能力建议2.5A@4V以上。禁止与VCC1同时供电，禁止反接！！！ |
| 19 | GND | 接地引脚 | 可做为电源地使用 |
| 20 | ANT-GNSS | 天线接口 | 该天线无需焊接，出厂无 |
| 21 | DATA | 数据指示灯 | 熄灭：串口无数据收发 ； 闪烁：串口发送/接收数据时 |
| 22 | LINK | 链路指示灯 | 常亮：任意链路与服务器连接成功；熄灭：模组未成功连接到服务器； |
| 23 | STATE | 入网状态指示灯 | 熄灭：模组上电到正在搜寻 SIM 卡 ； |
| 闪烁：模组检查到正确的 SIM 卡，正在附着网络； | |||
| 常亮：模组附着网络成功； | |||
| 24 | POWER | 电源指示灯 | 电源接通时亮起 |
| 25 | SIM | SIM卡座 | NaNo SIM卡座，插卡时芯片向上，缺口向内 |
| 26 | ANT-4G | 天线接口 | 1代IPEX座子 |
