随着全球城市化进程加速和工业活动持续增长，大气污染问题已成为影响公共健康、生态环境和城市可持续发展的重大挑战。工业园区、交通枢纽、建筑工地等污染源周边区域的空气质量监控需求迫切。传统监测站建设成本高昂、部署周期长、范围有限，难以实现网格化、高密度的精细化监测。
市场亟需一种部署灵活、成本可控、实时性强、数据可靠的分布式大气环境监控方案。这种方案应能实现：
1. 广域覆盖与灵活布点：无需复杂布线，能够快速在目标区域（如园区边界、敏感点、下风向）部署大量监测节点，形成监测网络。
2. 实时数据采集与传输：对PM2.5、PM10、温湿度等关键指标进行分钟级甚至秒级采集，并将数据稳定上传至云端监控中心。
3. 智能预警与响应：建立污染阈值模型，当数据超标时，系统能自动触发多级预警（如平台弹窗、短信、邮件通知），并启动预设的应急响应流程。
4. 低成本与易维护：单点监测成本低，设备耐用，支持远程状态诊断与参数配置，降低长期运维压力。
EID041-G01S高精度温湿度传感器、E22-900T33S系列LoRa无线模块与E840系列4G模组的组合，完美契合上述市场需求，构建了一个“前端传感LoRa自组网 + 边缘网关4G云端汇聚” 的先进解决方案。

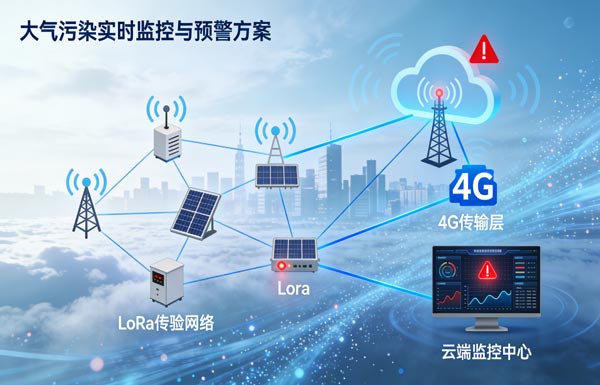

本方案构建一个分层式的大气环境物联网监测网络。EID041-G01S作为感知层终端，采集现场温湿度数据；E22-900T33S构建低功耗、远距离、高并发的LoRa传感网络，将分散的节点数据汇聚至边缘网关；网关侧的
系列模块通过4G网络，将汇聚的数据透明、可靠地上传至云端监控平台，实现数据的可视化、分析与预警。

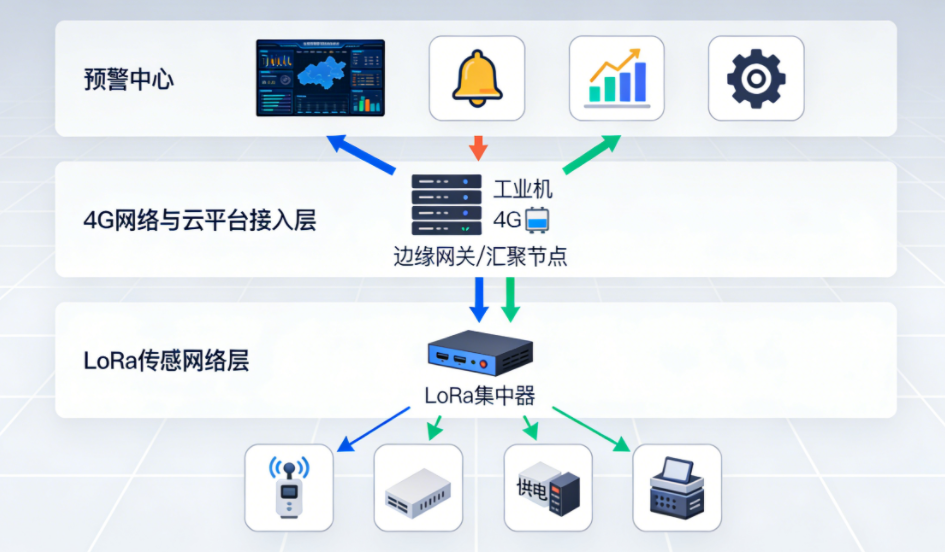

1. 核心架构与技术路线：
(注：如需监测PM2.5等污染物，需选用支持Modbus协议的相应RS485气体传感器，如EID041-G01S完全相同)
2. 方案核心功能点实现：
l 高精度数据采集：EID041-G01S提供±0.2℃和±2%RH的高精度测量，通过标准Modbus RTU协议输出数据，稳定可靠。
l 远距离、低功耗LoRa自组网：
o E22-900T33S采用LoRa扩频技术，在晴朗空旷环境下通信距离可达10公里以上，完美覆盖大型园区、河道沿线等广阔区域。
o 支持自动中继组网，通过设置NETID和模块地址（ADDH/ADDL），可实现多级中继，轻松绕开障碍物，扩展网络覆盖范围。
o 支持空中唤醒（WOR）和深度休眠模式，监测节点可设置为定时唤醒、上报后休眠，显著降低功耗，非常适合太阳能供电的野外节点。
l 可靠云端数据传输：
o E840-TTL(4G)系列DTU支持TCP、UDP及MQTT协议，可轻松接入阿里云、华为云等主流物联网平台，实现数据到云端的双向透明传输。
o 支持断线重连、心跳包、数据本地缓存等功能，确保在网络不稳定情况下数据不丢失，连接始终保持。
o 支持AT指令或网页/小程序配置，参数设置灵活，便于远程管理和批量部署。
l 智能监控与预警：云端平台可设定各级污染阈值（如温度异常升高可能伴随臭氧生成）。当EID041-G01S上报数据或联动污染物传感器数据超标时，系统自动触发预警，并通过平台界面、APP推送、短信等方式通知管理人员，并可联动应急预案（如启动喷淋系统、通知环保部门）。
o 传感器：EID041-G01S (DC 5-36V供电，RS485接口，Modbus RTU)。
o LoRa模块：E22-900T33S (868/915MHz，TTL接口，默认参数：地址0x0000，NETID 0，空中速率2.4kbps，串口9600 8N1)。
o 核心板/单片机：选用具备UART接口的MCU（如STM32系列），负责读取传感器数据并通过串口发送给E22模块。
o 电源：根据部署点，选择市电适配器或太阳能供电系统（12V电池+太阳能板）。
o 主控：工业计算机或高性能嵌入式主板。
o LoRa集中器：另一块E22-900T33S，通过USB转TTL模块或主板UART连接。
o 4G DTU：E840系列（如E840-TTL(EC05-DGC)），TTL接口与主控连接。
o 4G SIM卡及天线。
o 在阿里云物联网平台创建产品和设备，获取MQTT连接三元组。
o 部署或租用云服务器，搭建数据接收服务（支持TCP Socket或MQTT Broker）、数据库及Web可视化平台。
o 编写MCU程序，周期性（如每5分钟）通过RS485向EID041-G01S发送Modbus查询指令（例如：01 04 00 00 00 02 71 CB 查询温湿度）。
o 解析传感器返回数据，并按自定义协议格式打包（需包含节点ID、传感器数据、电池电压等）。
o 通过MCU的UART将数据包发送给E22-900T33S（模块处于透传模式）。
o 统一空中速率：所有E22-900T33S（节点和集中器）必须设置相同的空中速率（如2.4kbps以获得最远距离）。
o 地址与NETID规划：
§ 集中器：设置为监听/广播模式（可将地址设为0xFFFF），或为每个节点分配特定目标地址。
§ 监测节点：设置唯一的模块地址（ADDH/ADDL），并配置与集中器相同的NETID。
§ 中继节点（如需）：按照产品手册中继规则，配置ADDH/ADDL为需要转发的两个NETID。
o 配置方法：使用USB转TTL工具连接E22模块，通过RFSetting上位机软件或发送AT指令（如AT+ADDR=0001, AT+NETID=5）进行参数设置并保存。
o 编写网关程序（如Python/Java），通过串口监听E22-900T33S集中器接收到的来自所有节点的数据。
o 解析数据包，转换为JSON格式，并添加时间戳、网关ID等信息。
o 通过串口工具或配套配置软件连接DTU。
o 设置工作模式为“TCP客户端” 或“MQTT客户端”。
o 填入云端服务器IP/域名、端口，以及MQTT所需的ClientID、用户名、密码（阿里云三元组）、Topic等。
o 启用心跳包、注册包功能，并保存配置。
o 将网关程序的输出，通过串口发送给4G DTU模块。
o DTU自动将数据通过4G网络上传至已配置的云端地址。
1. 数据接入与存储：云端服务接收DTU上报的数据，解析后存入时序数据库（如InfluxDB）或关系型数据库。
2. 可视化大屏开发：利用Grafana、自研Web前端等技术，开发实时数据监控面板，展示各节点位置（地图）、实时数值、历史趋势曲线等。
3. 预警规则引擎配置：在平台中设置报警规则。例如：
o 规则1：当温度> 35℃ 且 湿度 < 30%，触发“高温干燥预警”。
o 规则2：当PM2.5浓度 > 75 μg/m³持续10分钟，触发“轻度污染预警”。
o 配置预警动作：记录日志、平台弹窗、发送短信/邮件给负责人。
测试场景 | 通信路径 | 测试项与预期效果 |
LoRa节点到网关传输 | 节点传感器> MCU>E22模块 (LoRa)>网关E22模块>网关主机 | 传输距离：市区有遮挡环境，可靠通信距离1-3公里；郊区空旷环境，可达5-10公里以上。 网络容量：单个LoRa网关在低数据频率下，可轻松接入上百个监测节点。 端到端延迟：数据采集到网关收到，通常在2-10秒 内，满足分钟级监测要求。 |
4G网关到云端传输 | 网关主机> E840-TTL(4G) > 云服务器 | 连接稳定性：在4G信号覆盖良好区域，通过心跳包和断线重连机制，可保持99.9%+的连接可用性。 数据传输延迟：从网关发出到云端服务器接收，延迟通常在1-3秒内。 数据完整性：借助DTU本地缓存和重传机制，在网络短暂中断时，数据可恢复，确保不丢失。 |
端到端全链路 | 传感器> 云端面板显示 | 整体延迟：从现场采集到云端界面更新，通常在10-30秒内，实现准实时监控。 系统可用性：多层次可靠性设计（LoRa抗干扰、4G重连、云端冗余），保障系统整体稳定运行。 |
弱信号与应急场景 | LoRa节点（太阳能供电） | 节点续航：采用WOR深度休眠模式，日均发送12次数据，配合小型太阳能系统，可实现全年不间断工作。 中继可靠性：在复杂地形中，通过部署中继节点，可有效绕过障碍，保证网络连通性。 |
l 对环保监管部门：实现低成本、高密度的网格化监测，精准锁定污染源，提升监管效能和快速响应能力。
l 对工业园区/企业：履行环境主体责任，实时掌握厂界及内部环境质量，规避环保风险，为生产工艺优化提供数据支持。
l 对智慧城市运营商：构建城市级环境感知网络，为公众提供空气质量服务，提升城市治理智能化水平。
l 规划先行：在部署前进行简单的现场信号测试，确定网关最佳安装位置（如至高楼顶）。
l 使用中继：充分利用E22-900T33S的中继功能。在信号盲区部署一个中继节点，配置其转发两个区域的NETID，即可实现信号接力。
l 调整参数：适当降低空中速率（如从62.5kbps降至2.4kbps），可以显著提高接收灵敏度和传输距离，增强绕射能力。
l 功耗优化：将MCU和E22模块设置为深度休眠模式，仅定时唤醒采集发送。计算平均功耗，确保电池容量> (日功耗 * 预计连续阴天天数 / 电池放电深度)。
l 电源冗余设计：适当增大太阳能板功率和蓄电池容量（如采用50W板，50Ah电池），以应对连续恶劣天气。
l 状态上报：在数据包中加入电池电压信息，云端平台监控电压趋势，当电压过低时触发“低电量维护预警”，提前安排维护。
l 错峰上报：为每个监测节点设置不同的、随机的上报时间间隔（如基准5分钟，叠加一个随机偏移），避免所有节点在同一时刻唤醒发送。
l 数据精简：优化数据包格式，只传输必要信息，缩短单次发送的空中时间。
l 网关容量评估：根据LoRa理论空口容量，估算单个网关能承载的最大节点数。如果需要覆盖成千上万个点，需规划多个LoRa网关分区，每个网关使用不同的频率或扩频因子（SF）。
1. 检查网络：确认DTU所在位置有4G信号（通过指示灯判断），SIM卡状态正常、已开通数据业务。
2. 检查配置：核对服务器IP地址、端口号、MQTT参数（ClientID、用户名/密码、Topic）绝对正确。特别注意阿里云MQTT的密码需要由工具生成。
3. 检查防火墙：确认云服务器的安全组/防火墙规则已放行DTU连接所使用的端口（如1883, 8883等）。
4. 检查线路与供电：确认DTU与网关主机的串口连接（TX/RX交叉）正确，供电电压稳定达标。
5. 查看日志：使用DTU的调试接口或查看其配置软件中的日志，获取具体的错误码。
l 硬件兼容性：本方案的核心优势在于接口标准化。只需选用支持RS485 Modbus RTU协议的相应气体传感器（如亿佰特YBT系列），其接线和通信方式与EID041-G01S完全一致。
l 软件扩展：在节点MCU程序中，增加对新传感器Modbus地址和寄存器的读取逻辑。在云端平台，新增对应的数据解析字段、数据库表和可视化图表即可。系统架构无需改变，扩展性极强。
本方案深度融合了LoRa的远距离、低功耗组网优势与4G的广域、高可靠云端接入能力，以EID041-G01S、E22-900T33S、E840系列4G模块为核心组件，构建了一个从“感、传、知、用”全链条打通的智慧环保物联网解决方案。它成功解决了传统环境监测中成本、部署、维护的痛点，为大气污染防治提供了精准、实时、高效的数据支撑和决策工具，是实现“智慧环保”和“美丽中国”战略落地的有力实践。
