智能花园精准灌溉与远程监控方案是一种结合物联网、传感器、自动化控制及远程通信技术，实现花园或农田灌溉的智能化、精准化和远程管理的解决方案。本方案核心目标是根据植物实际需求、土壤环境及气象条件，动态调节灌溉量与时间，同时允许用户通过移动端或云端平台远程监控与操作，提升水资源利用效率并降低人工管理成本。
现代园艺、庭院管理、小型农场及社区绿化面临诸多挑战：
水资源浪费严重：依赖人工经验或固定时序灌溉，无法根据土壤实际湿度和天气变化精准供水，导致过度灌溉或灌溉不足。
管理效率低下：需要人工定期巡检，对于大面积或多个分散的花园区，耗时耗力，且无法实时掌握植物状态。
布线困难，灵活性差：传统有线传感器和控制方案在已建成的花园中部署困难，破坏景观，且无法灵活调整监测点。
缺乏智能决策：无法将实时环境数据与天气预报相结合，做出前瞻性的灌溉调整，例如在降雨前自动暂停灌溉计划。
本方案基于LoRa MESH自组网技术，构建一个无线化、智能化、可视化的花园管理生态系统。通过E52-900NW22S系列LoRa MESH模块实现传感器数据的去中心化、可靠、远距离、自愈式传输，利用ECB10-135A5M5M-I工业级单板机作为边缘计算网关进行数据汇聚、智能分析和自动控制。最终实现：
精准灌溉：基于土壤湿度阈值自动启停水泵，节水高达30%-50%。
智能预测：集成气象数据，优化灌溉计划，避免无效浇水。
远程全景监控：通过网页或手机APP实时查看花园环境数据与设备状态。
无线灵活部署：无需复杂布线，快速部署，轻松扩展监测点。

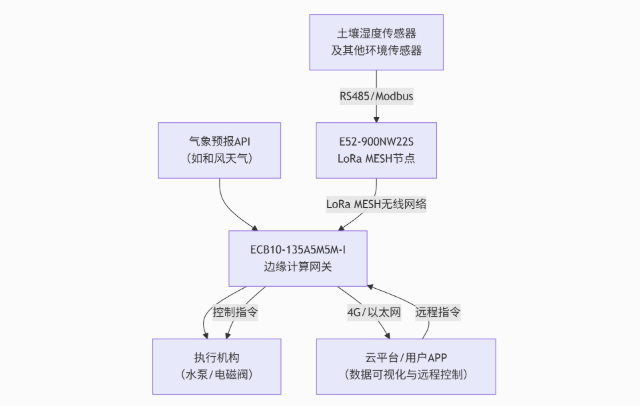

本方案采用“感知-传输-决策-执行-展示”的闭环自动化架构。
l 土壤湿度传感器：核心传感器，采用RS485接口，Modbus RTU协议，测量土壤容积含水率。可一条总线挂载多个，监测不同花圃区域。
l 扩展传感器：可接入光照度、土壤温度、空气温湿度等传感器，全面监测植物生长环境。
l E52-900NW22S（路由节点）：部署在ECB10单板机附近和花园关键位置，构成网络骨干。负责接收传感器数据并在多跳网络中中继传输，保证覆盖范围。
l E52-900NW22S（终端节点）：与传感器就近安装，负责采集传感器数据并发送至最近的路由节点。注意：当前版本不支持低功耗，需持续供电。
l 网络优势：去中心化、自愈特性确保某个节点故障不影响整体通信，非常适合复杂的花园地形。
ECB10-135A5M5M-I工业级单板机作为智能化圆管理方案的“核心大脑”。
l 数据汇聚：通过其UART串口连接一个E52模块，接收整个MESH网络的所有传感器数据。
l 边缘计算：运行逻辑判断程序（如Python/Node-RED）。例如：IF 土壤湿度 < 设定阈值 AND 未来2小时无降雨 THEN 启动水泵。
l 控制输出：通过其GPIO口控制继电器模块，进而控制水泵或电磁阀的开关。
l 网络接入：通过千兆网口或USB 4G Dongle接入互联网，将数据上传至云平台并获取天气预报。
l 云平台：可选ThingsBoard、阿里云IoT等，用于数据存储、历史曲线展示、报警规则设置。
l 用户界面：开发简易的Web APP或使用平台自带仪表盘，用户可远程查看数据、手动控制灌溉、修改灌溉策略。
l 将土壤传感器埋设于植物根部附近。
l 将E52-900NW22S（终端节点）与传感器通过RS485连接，并为其提供稳定3.3V电源（如太阳能电池板+电池）。
l 在花园内战略位置部署若干E52-900NW22S（路由节点），确保网络覆盖无死角，并为它们供电。
l 将一台E52-900NW22S（路由节点）的UART口连接到ECB10单板机的UART0（调试串口）或其它UART口。
l 将继电器模块的控制线连接到ECB10的GPIO引脚（如GPIOA.0）。
l 为ECB10接通12V电源，并连接网线到路由器。
l 将水泵的电源线穿过继电器模块的常开触点，由ECB10的GPIO输出高低电平控制通断。
l 使用USB转UART工具和上位机软件，将所有E52模块配置为相同的NETID和信道。
l 将为ECB10服务的节点设为路由节点，将连接传感器的节点设为终端节点。
l 系统环境：在ECB10上部署Ubuntu系统，安装Python环境及串口、GPIO、requests等库。
l 核心逻辑程序：编写一个Python脚本，实现以下功能：
ü 定时通过串口向MESH网络发送请求，轮询各传感器数据。
ü 解析Modbus RTU协议，获取土壤湿度值。
ü 调用天气API（如requests.get(weather_api_url)）获取未来降雨概率。
ü 根据预设策略（if soil_moisture < threshold and rain_prob < 50:）控制GPIO输出，驱动继电器。
ü 将结果通过MQTT协议发送到云平台。
测试目标：验证从传感、传输、决策到执行的完整链路可靠性。
测试场景 | 操作 | 预期结果 |
数据上报链路测试 | 向传感器周围浇水 | 数秒后，在ECB10的日志和云平台APP上能观察到该传感器湿度值显著上升。 |
自动灌溉触发测试 | 在云平台将湿度阈值调高至高于当前值 | ECB10逻辑判断条件满足，控制GPIO输出高电平，继电器吸合，水泵启动。 |
MESH网络自愈测试 | 手动断开一个中间路由节点的电源 | 网络短暂中断后自动重建路径，传感器数据恢复上报，灌溉功能不受影响。 |
智能预测测试 | 模拟天气API返回未来2小时有80%降雨概率 | 即使土壤湿度低于阈值，ECB10也不会启动水泵，并在平台记录“因天气预测暂停灌溉”。 |
原因：该节点供电问题、RS485线缆故障、或处于网络盲区。
解决方案：
① 现场检查：用万用表测量节点电源电压是否稳定在3.3V。
② 网络诊断：临时在故障节点附近增加一个路由节点，观察数据是否恢复，以判断是否为信号问题。
③ 模块替换：用备用模块替换测试，排除模块本身故障。
原因：串口参数错误、Modbus协议解析错误、GPIO引脚配置错误。
解决方案：
① 日志排查：检查ECB10单板机上Python程序的串口读取日志，确认是否收到正确格式的数据帧。
② 协议核对：使用Modbus调试工具模拟传感器，确认ECB10的解析程序是否正确。
③ GPIO测试：编写简单脚本单独测试GPIO口能否正常控制继电器开关。
原因：天气API获取失败或解析错误，导致决策逻辑失效。
解决方案：
① 增加容错：在程序中添加对天气API请求的异常处理。当请求失败时，采用保守策略（如仅根据土壤湿度判断，或暂停灌溉）。
② 数据校验：检查API返回的JSON数据结构，确保程序解析的字段正确。
本方案架构易于扩展。
① 增加传感器：只需在新的监测点部署“传感器+E52终端节点”，并在ECB10的轮询程序中加入对新节点地址的查询即可。
② 增加控制点：ECB10单板机具备多个GPIO和UART，可以连接多个继电器模块控制不同区域的水阀。
本方案通过E52-900NW22S的MESH自组网能力解决了花园无线覆盖的难题，通过ECB10-135A5M5M-I的强大边缘计算能力实现了本地智能决策，共同构建了一个高效、节水、可靠的智能花园管理系统。该方案技术选型精准、架构清晰、可实施性强，是物联网技术在智慧农业和智能家居领域的一个完美落地实践。
