接口类型：UART 串口
工作频率：850.125～929.125MHz
发射功率：22dBm
通信距离：2.5km
尺寸大小：20*14mm 产品重量：1.2±0.1g

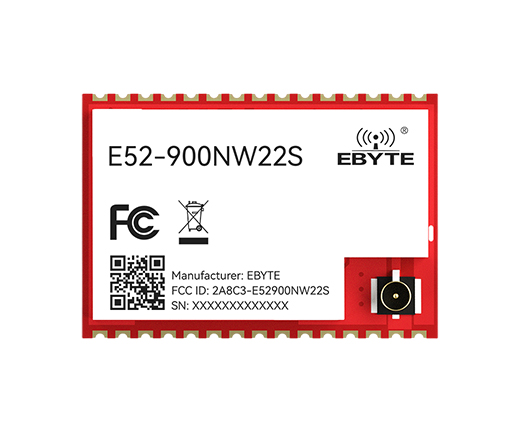

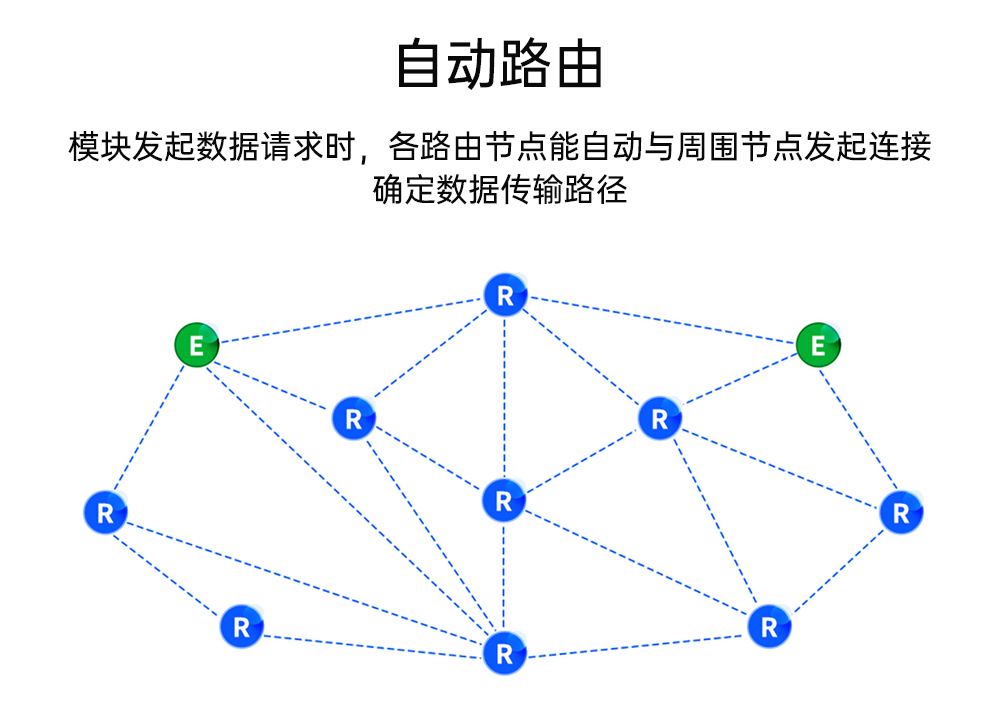

产品简介：E52-900NW22S是一款基于LoRa扩频技术的无线串口LoRa MESH组网模块，最大输出功率为+22dBm，最高空中速率可达62.5K，最大支持波特率460800bps。该LoRa模块工作频段默认868.125MHz，采用全新LoRa MESH组网技术，具有去中心化、自路由、网络自愈、多级路由等功能特点，适用于智能家居以及工业传感器、无线报警安全系统、楼宇自动化解决方案、智慧农业等应用场景。
| 主要参数 | 性能 | 备注 | |
| 最小值 | 最大值 | ||
| 电源电压 | 0V | 3.6V | ≥3.3V 可保证输出功率,超过 3.6V 可能烧毁模块模块内部无 LDO， 建议外接3.3V LDO |
| 工作温度 | -40℃ | +85℃ | 工业级设计 |
| 工作湿度 | 10% | 90% | - |
| 储存温度 | -40℃ | +125℃ | - |
| 主要参数 | 性能 | 备注 | |||
| 最小值 | 典型值 | 最大值 | |||
| 工作电压（V） | 1.8 | 3.3 | 3.6 | ≥3.3V 可保证输出功率,超过 3.6V 可能烧毁模块模块内部无 LDO ，建议外接 3.3V LDO | |
| 通信电平（V） | 3.3 | 使用 5.0V TTL 建议加电平转换 | |||
| 工作温度（℃） | -40 | - | +85℃ | 工业级设计 | |
| 工作频段（MHz） | 850.125 | 868.125 | 929.125 | E52-900NW22S 模块工作频段，支持 ISM 频段 | |
| 功 耗 | 发射电流（mA） | - | 128 | - | 瞬时功耗 |
| 工作电流（mA） | - | 14 | - | - | |
| 发射功率（dBm） | -9 | 22 | 22 | 用户可自行配置 | |
| 空中速率（bps） | 7K | 62.5K | 62.5K | 空中速率三档可选（62.5K、21.875K、7K） | |
| 接收灵敏度（dBm） | -121 | -116 | -111 | 三档空中速率对应的灵敏度 | |
| 主要参数 | 描述 | 备注 |
| 参考距离 | 2.5 Km | 晴朗空旷环境，天线增益 3.5dBi，天线高度 2.5 米，空中速率 7Kbps |
| 2.0 Km | 晴朗空旷环境，天线增益 3.5dBi，天线高度 2.5 米，空中速率 21.875Kbps | |
| 1.6 Km | 晴朗空旷环境，天线增益 3.5dBi，天线高度 2.5 米，空中速率 62.5Kbps | |
| 分包方式 | 200 Btye | 单包最大容量，禁止超过最大容量 |
| 调制方式 | LoRa | - |
| 通信接口 | UART 串口 | 3.3V TTL 电平 |
| 封装方式 | 贴片式 | - |
| 外形尺寸 | 20*14mm | ±0.1mm |
| 天线接口 | IPEX/邮票孔 | 特性阻抗约 50Ω |
| 重量 | 1.2g | ±0.1g |
| 引脚序号 | 引脚名称 | 引脚方向 | 引脚用途 |
| 1 | PB3 | 输入/输出 | 部分功能指示引脚，默认高电平，低电平有效(连接到测试套件 LED2) |
| 2 | PB4 | 输入/输出 | 射频发送指示引脚，默认高电平，低电平有效(连接到测试套件 LED1) |
| 3 | PB5 | 输入/输出 | 暂未使用，建议 NC |
| 4 | PB6 | 输入/输出 | 暂未使用，建议 NC |
| 5 | PB7 | 输入/输出 | 暂未使用，建议 NC |
| 6 | PB8 | 输入/输出 | 暂未使用，建议 NC |
| 7 | PA0 | 输入/输出 | 默认高电平，上电拉低电平进入 Bootloader（连接到测试套件 KEY 按键） |
| 8 | PA1 | 输入/输出 | 暂未使用，建议 NC |
| 9 | PA2 | 输入/输出 | UART_TXD，串口发送引脚 |
| 10 | PA3 | 输入/输出 | UART_RXD，串口接收引脚 |
| 11 | PA4 | 输入/输出 | 暂未使用，建议 NC |
| 12 | PA5 | 输入/输出 | 暂未使用，建议 NC |
| 13 | GND | 输入/输出 | 地线，连接到电源参考地 |
| 14 | ANT | 输入/输出 | 天线接口，50Ω特性阻抗（连接到测试套件的 SMA 接口） |
| 15 | GND | 输入/输出 | 地线，连接到电源参考地 |
| 16 | PA8 | 输入/输出 | 暂未使用，建议 NC |
| 17 | NRST | 输入 | 复位引脚，默认高电平，低电平有效（连接到测试套件 RST 按键） |
| 18 | PA9 | 输入/输出 | 暂未使用，建议 NC |
| 19 | PA12 | 输入/输出 | 暂未使用，建议 NC |
| 20 | PA11 | 输入/输出 | 暂未使用，建议 NC |
| 21 | PA10 | 输入/输出 | 暂未使用，建议 NC |
| 22 | PB12 | 输入/输出 | 暂未使用，建议 NC |
| 23 | PB2 | 输入/输出 | 暂未使用，建议 NC |
| 24 | PB0 | 输入/输出 | 暂未使用，建议 NC |
| 25 | PA15 | 输入/输出 | 暂未使用，建议 NC |
| 26 | PC13 | 输入/输出 | 暂未使用，建议 NC |
| 27 | GND | 输入/输出 | 地线，连接到电源参考地 |
| 28 | VDD | 输入 | 电源 VDD，最大输入电压 3.6V，建议通过 3.3V LDO 进行供电 |
| 29 | SWDIO | - | 调试引脚 |
| 30 | SWCLK | - | 调试引脚 |
