接口类型：UART串口
发射功率：27dBm
通信距离：4.0km
尺寸大小：40.5*25mm 产品重量：4.8g±0.1g

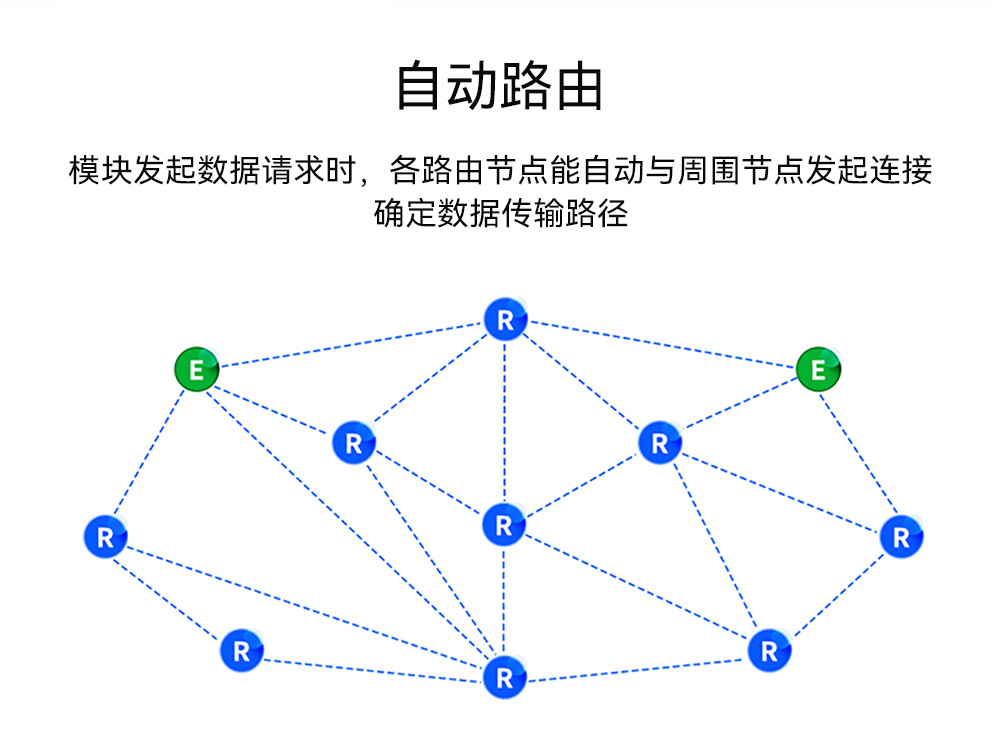

产品简介：EWM528-2G4NW20SX是一款基于LoRa扩频技术的无线串口LoRa MESH组网模块，最大输出功率为+27dBm，最高空中速率可达253Kbps，最大支持波特率2000000bps。模块工作频段范围2400～2500MHz（默认2400MHz）。该LoRa MESH模组采用全新LoRa MESH组网技术，具有去中心化、自路由、网络自愈、多级路由等功能特点，适用于智能家居以及工业传感器、无线报警安全系统、楼宇自动化解决方案、智慧农业等应用场景。
| 主要参数 | 性能 | 备注 | |
| 最小值 | 最大值 | ||
| 电源电压 | 0V | 5.5V | ≥5V 可保证输出功率,超过 5.5V 可能烧毁模块模块 |
| 工作温度 | -40℃ | +85℃ | 工业级设计 |
| 工作湿度 | 10% | 90% | - |
| 储存温度 | -40℃ | +125℃ | - |
| 主要参数 | 性能 | 备注 | |||
| 最小值 | 典型值 | 最大值 | |||
| 工作电压（V） | 2.6 | 5 | 5.5 | ≥5V 可保证输出功率,超过 5.5V 可能烧毁模块模块 | |
| 通信电平（V） | 3.3 | 使用 5.0V TTL 建议加电平转换 | |||
| 工作温度（℃） | -40 | - | 85 | 工业级设计 | |
| 工作频段（MHz） | 2400 | 2400 | 2500 | 支持 ISM 频段 | |
| 功耗 | 发射电流（mA） | - | 340 | - | DC 5.0V,瞬时功耗 |
| 接收电流（mA） | - | 26 | - | - | |
| 发射功率（dBm） | - | 27 | 27 | 用户可自行配置 | |
| 空中速率（bps） | 11K | 11K | 253K | 空中速率 8 档可选 | |
| 主要参数 | 描述 | 备注 |
| 参考距离 | 4.0km | 晴朗空旷环境，天线增益 5dBi，天线高度 2.5 米，空速 11Kbps |
| 分包方式 | 200 Btye | 单包最大容量，禁止超过最大容量 |
| 调制方式 | LoRa | - |
| 通信接口 | UART 串口 | 3.3V TTL 电平 |
| 封装方式 | 贴片式 | - |
| 外形尺寸 | 40.5*25mm | ±0.2mm |
| 天线接口 | IPEX/邮票孔 | 特性阻抗约 50Ω |
| 重量 | 4.8g | ±0.1g |
| 引脚序号 | 引脚名称 | 引脚方向 | 引脚用途 |
| 1 | GND | - | 模块地线 |
| 2 | NC | - | 暂未使用，建议 NC |
| 3 | NC | - | 暂未使用，建议 NC |
| 4 | NC | - | 暂未使用，建议 NC |
| 5 | NC | - | 暂未使用，建议 NC |
| 6 | NC | - | 暂未使用，建议 NC |
| 7 | NRST | 输入 | 模块复位引脚，低电平复位 |
| 8 | GND | - | 模块地线 |
| 9 | NC | - | 暂未使用，建议 NC |
| 10 | GND | - | 模块地线 |
| 11 | VCC | 输入/输出 | 模块电源，电压范围：2.3～5.5V DC |
| 12 | BOOT | 输入 | 默认高电平，上电拉低电平进入 Bootloader |
| 13 | TXD | 输出 | UART_TXD，串口发送引脚 |
| 14 | RXD | 输入 | UART_RXD，串口接收引脚 |
| 15 | DATA | 输出 | 射频发送指示引脚，默认高电平，低电平有效 |
| 16 | NC | 输入/输出 | 暂未使用，建议 NC |
| 17 | NC | 输入/输出 | 暂未使用，建议 NC |
| 18 | GND | - | 模块地线 |
| 19 | ANT | 输入/输出 | 天线接口，50Ω特性阻抗（连接到测试套件的 SMA 接口） |
| 20 | GND | - | 模块地线 |
| 21 | GND | - | 模块地线 |
| 22 | GND | - | 模块地线 |
