接口类型：UART串口
工作频率：2400-2480MHz
发射功率：20dBm
通信距离：0.8km
尺寸大小：20*14mm

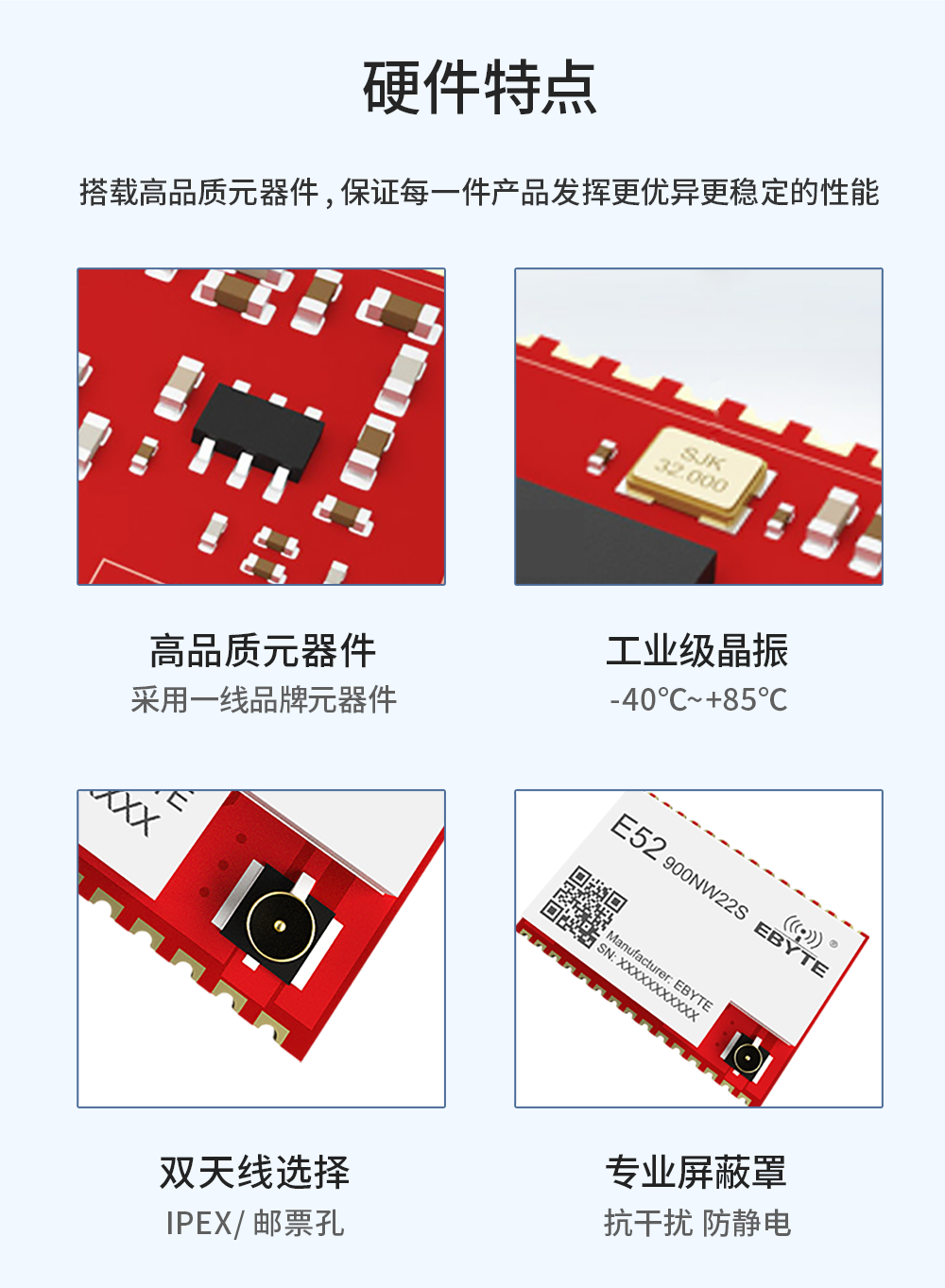

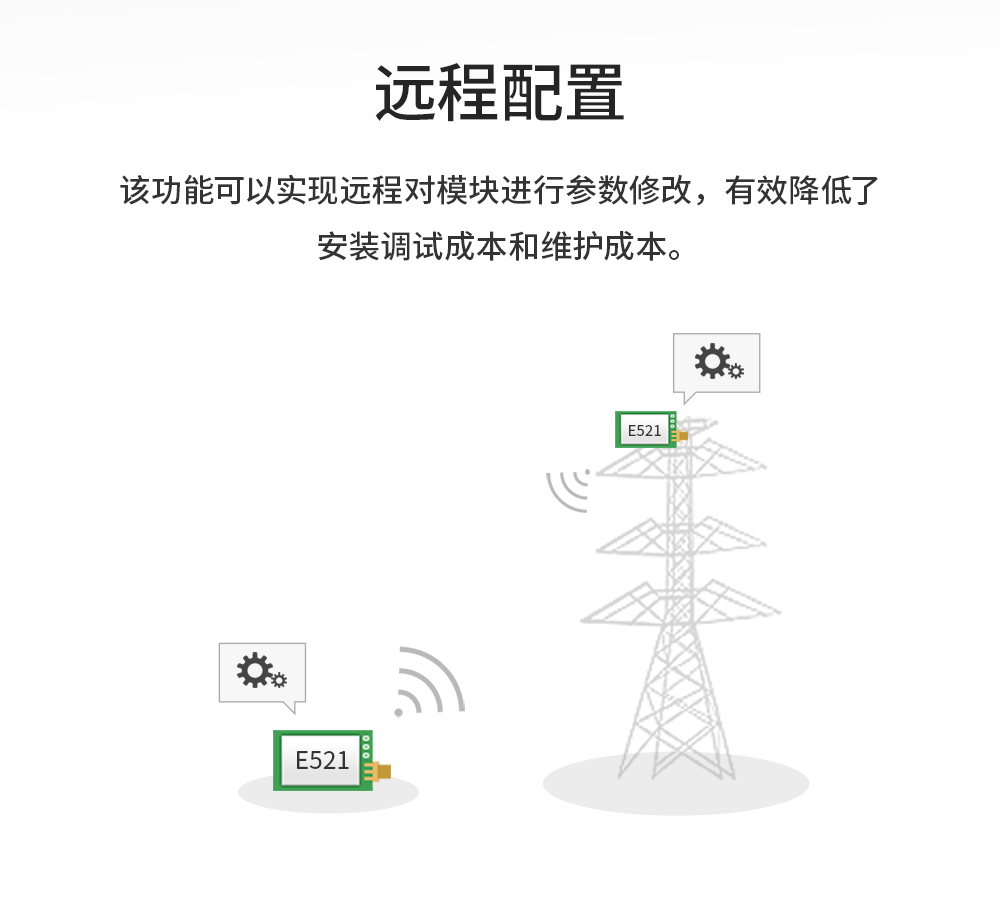

产品简介：EWM521-2G4NW20SX是一款2.4GHz ISM频段的无线串口MESH组网模块，最大输出功率为20dBm，最高空中速率可达2Mbps，最大支持波特率115200bps，工作频段范围2400~2480 MHz。该mesh模组采用全新MESH组网技术，具有去中心化、自路由、网络自愈、多级路由等功能特点，适用于智能家居以及工业传感器、无线报警安全系统、楼宇自动化解决方案、智慧农业等应用场景。
| 主要参数 | 性能 | 备注 | |
| 最小值 | 最大值 | ||
| 电源电压 | 0V | 3.6V | ≥3.3V 可保证输出功率,超过 3.6V 可能烧毁模块模块内部无 LDO，建议外接3.3V LDO |
| 工作温度 | -40℃ | +85℃ | 工业级设计 |
| 工作湿度 | 10% | 90% | - |
| 储存温度 | -40℃ | +125℃ | - |
| 主要参数 | 性能 | 备注 | |||
| 最小值 | 典型值 | 最大值 | |||
| 工作电压（V） | 1.8 | 3.3 | 3.6 | ≥3.3V 可保证输出功率,超过 3.6V 可能烧毁模块模块内部无LDO，建议外接 3.3V LDO | |
| 通信电平（V） | 3.3 | 使用 5.0V TTL 建议加电平转换 | |||
| 工作温度（℃） | -40 | - | +85 | 工业级设计 | |
| 工作频段（MHz） | 2400 | - | 2480 | 支持 ISM 频段 | |
| 功 耗 | 发射电流（mA） | - | 180 | - | 瞬时功耗 |
| 工作电流（mA） | - | 20 | - | - | |
| 发射功率（dBm） | - | 20 | 21 | 用户可自行配置 | |
| 空中速率（bps） | 250K | 500K | 1M | 空中速率四档可选（250K、500K、1M、2M） | |
| 主要参数 | 描述 | 备注 |

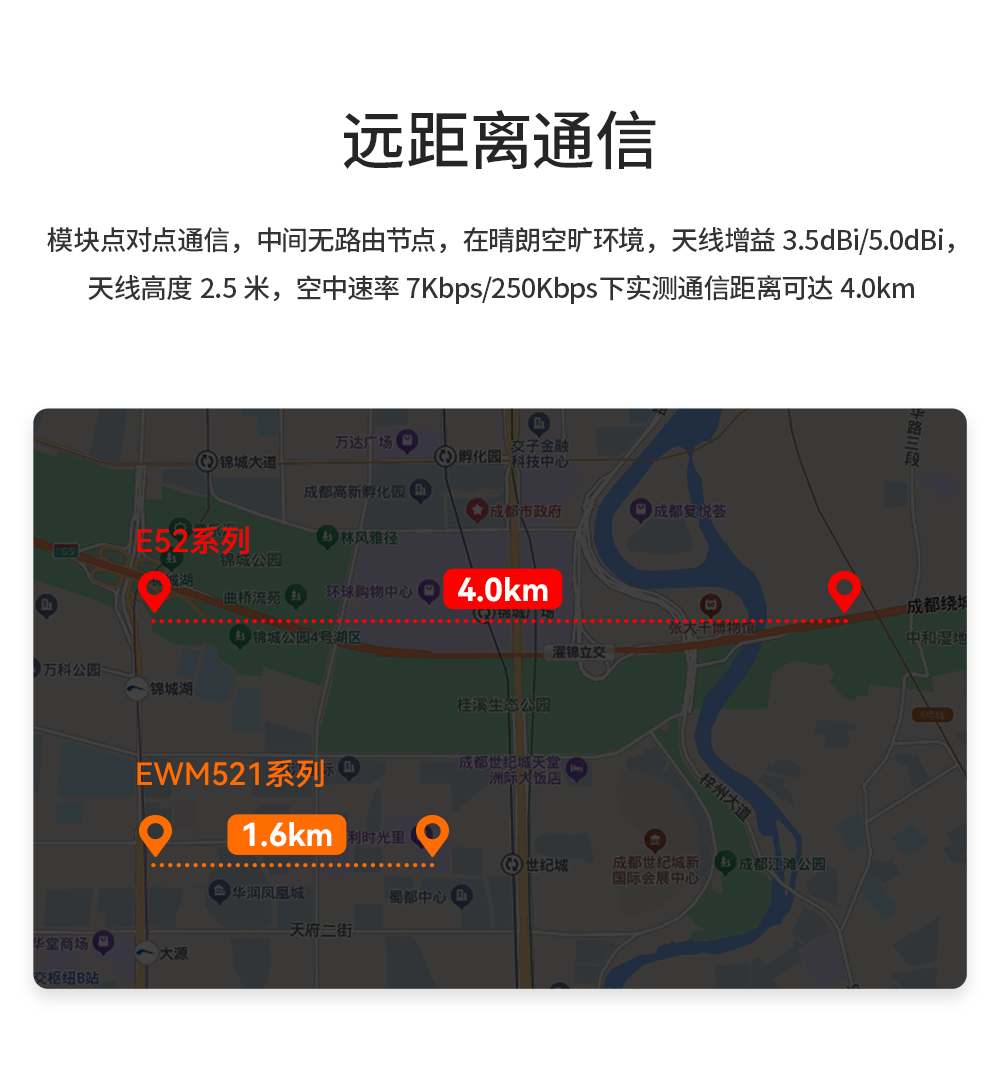

| 参考距离 | 0.8 Km | 晴朗空旷环境，天线增益 3.5dBi，天线高度 2.5 米，空中速率 250Kbps |
| 分包方式 | 32 Btye | 单包最大容量，禁止超过最大容量 |
| 调制方式 | FSK | - |
| 通信接口 | UART 串口 | 3.3V TTL 电平 |
| 封装方式 | 贴片式 | - |
| 外形尺寸 | 20*14mm | ±0.1mm |
| 天线接口 | IPEX/邮票孔 | 特性阻抗约 50Ω |
| 重量 | 1.2g | ±0.1g |
| 引脚序号 | 引脚名称 | 引脚方向 | 引脚用途 |
| 1 | PB4 | 输入/输出 | 暂未使用，建议 NC |
| 2 | PB7 | 输入/输出 | 射频发送指示引脚，默认高电平，低电平有效(连接到测试套件 LED1) |
| 3 | NC | 输入/输出 | 暂未使用，建议 NC |
| 4 | NC | 输入/输出 | 暂未使用，建议 NC |
| 5 | NC | 输入/输出 | 暂未使用，建议 NC |
| 6 | NC | 输入/输出 | 暂未使用，建议 NC |
| 7 | PC1 | 输入/输出 | 暂未使用，建议 NC |
| 8 | NC | 输入/输出 | 暂未使用，建议 NC |
| 9 | PB6 | 输入/输出 | UART_TXD，串口发送引脚 |
| 10 | PB5 | 输入/输出 | UART_RXD，串口接收引脚 |
| 11 | PC0 | 输入/输出 | 暂未使用，建议 NC |
| 12 | NC | 输入/输出 | 暂未使用，建议 NC |
| 13 | GND | 输入/输出 | 地线，连接到电源参考地 |
| 14 | ANT | 输入/输出 | 天线接口，50Ω特性阻抗（连接到测试套件的 SMA 接口） |
| 15 | GND | 输入/输出 | 地线，连接到电源参考地 |
| 16 | NC | 输入/输出 | 暂未使用，建议 NC |
| 17 | RESET | 输入 | 复位引脚，默认高电平，低电平有效（连接到测试套件 RST 按键） |
| 18 | NC | 输入/输出 | 暂未使用，建议 NC |
| 19 | NC | 输入/输出 | 暂未使用，建议 NC |
| 20 | NC | 输入/输出 | 暂未使用，建议 NC |
| 21 | NC | 输入/输出 | 暂未使用，建议 NC |
| 22 | PD4 | 输入/输出 | EWM521-2G4NW20SX 暂未使用，建议 NC |
| 23 | PB3 | 输入/输出 | 暂未使用，建议 NC |
| 24 | PD6 | 输入/输出 | 暂未使用，建议 NC |
| 25 | PD7 | 输入/输出 | 暂未使用，建议 NC |
| 26 | PA7 | 输入/输出 | 暂未使用，建议 NC |
| 27 | GND | 输入/输出 | 地线，连接到电源参考地 |
| 28 | VDD | 输入 | 电源 VDD,根据不同型号进行电源设计 |
| 29 | SWS | - | 调试引脚 |
| 30 | PB2 | - | 暂未使用，建议 NC |
