在工业4.0和智能制造浪潮下，传统工业现场面临严峻挑战：
· 数据孤岛严重：PLC、传感器、仪器仪表等设备协议各异（Modbus, Profinet, CAN等），品牌众多，难以统一接入和互联互通。
· 网络环境复杂：工业现场常有WiFi覆盖盲区，布线困难且成本高，需要灵活、可靠的无线传输方案。
· 云端依赖与延迟：若将所有数据直接上传云端处理，网络中断将导致业务停摆，且高频率数据上传带来巨大带宽成本和延迟。
· 运维管理低效：设备状态无法实时监控，故障排查依赖人工现场巡检，运维成本高，效率低下。
特多功能工业智能网关方案核心是采用亿佰特工业级智能网关作为边缘侧的核心枢纽。它具备多协议转换、多网络接入、边缘计算能力，如下所示：
· 统一接入，破除孤岛：通过网关内置的多种驱动（Modbus RTU/TCP, OPC UA等），将异构设备数据转化为统一格式。
· 稳定可靠，灵活组网：支持4G/5G、有线以太网、WiFi等多链路冗余备份，确保数据传输永不掉线，适应各种复杂工业环境。
· 智能边缘，云边协同：在网关侧进行数据过滤、报警计算、协议转换等预处理，降低云端压力和成本，实现本地快速响应。
· 集中管理，远程运维：通过云端管理平台对分散的网关进行统一配置、监控和固件升级，极大提升运维效率。

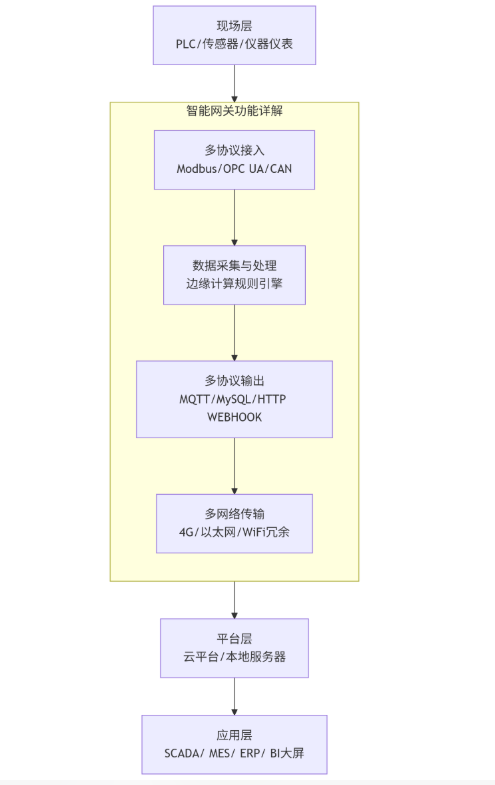

1、系统架构与数据流
本智能网关应用方案构建了一个“设备-边缘-云”三层协同的现代化工业物联网体系。
o 场景1：大型厂房设备监控（需连接LoRa无线传感器）
§ 首选型号：E90-DTU(400SL30-4G)-V2.0 （LoRa转4G网关）或 E870-L470LG11/12 （E870系列LoRaWAN网关）。
§ 推荐理由：具备4G和以太网上行能力，下行支持LoRa/LoRaWAN，可接入分散的LoRa温湿度、振动传感器，并通过MQTT协议将数据汇聚到云平台。
o 场景2：产线PLC数据采集（有线环境稳定为主）
§ 首选型号：E840-DTU(EC05-485)E 系列4G DTU或ECB10-135A5M5M-I（高性能单板机自定义网关）。
§ 推荐理由：提供丰富的串口（RS232/RS485）和网口，可直接连接PLC，支持4G/以太网双链路，内置多种工业协议解析，运行稳定。
o 场景3：移动设备或临时站点（高灵活性）
§ 首选型号：E870-RIR02系列 4G工业路由器（如手册中提到的支持VPN、防火墙功能的路由器）。
§ 推荐理由：提供WiFi覆盖和多个LAN口，可为移动小车、临时监控点提供灵活的网络接入。
o 云平台：可选择阿里云IoT、ThingsBoard、AWS IoT Core等，提供设备管理、数据可视化、规则引擎和API接口。
o 上层系统：网关处理后的数据通过标准接口（如MQTT）无缝对接至企业的SCADA（数据采集与监控）、MES（制造执行系统）、ERP（企业资源计划）或BI（商业智能）大屏。
网关的多资源、配置化管理：网关的核心价值在于其灵活的配置能力，充当了协议的“翻译官”和数据的“调度中心”。
· 设备驱动配置：在网关管理界面，为每个连接的端口/设备设置正确的驱动协议和参数（如Modbus的从站地址、寄存器地址、数据类型）。
· 数据点表配置：定义每个需要采集的数据点的名称、地址、采集频率等，形成一张标准化的点表。
· 边缘计算规则配置：设置简单的逻辑，如：“IF 温度 > 80℃ THEN 发送报警信息到平台”或“每10条数据打包成一个JSON发送”。
· 资源出口配置（关键）：
o MQTT：配置MQTT服务器地址、端口、Topic、用户名密码。网关将数据打包成JSON格式发布到指定Topic，这是与云平台交互的最主流方式。
o MySQL：配置数据库地址、表名。网关可将数据实时插入到远程或本地数据库，供其他系统直接查询。
o HTTP WEBHOOK：配置URL和报文模板。当特定事件（如报警）发生时，网关向指定服务器发送HTTP POST请求，实现快速消息推送和系统联动。
① 现场设备连接：将PLC的编程口/通讯口、传感器的RS485总线等，通过标准线缆连接到智能网关对应的串口或网口。
② 网络连接：插入SIM卡（若使用4G），连接以太网线作为主用或备用线路。连接天线（4G/LoRa/WiFi）。
③ 供电：使用工业标准的DC 12-24V电源为网关供电，确保电源稳定。
① 网络接入：通过有线网络连接到网关，登录其Web管理界面（默认IP通常为192.168.4.1）。
② 上行网络配置：设置4G的APN信息，或设置以太网为DHCP/静态IP。配置网络优先级和故障切换规则。
③ 下行设备驱动配置：
o 进入“串口/设备配置”页面，选择正确的协议（如Modbus RTU）。
o 设置波特率、数据位、停止位、校验位，与PLC/传感器保持一致。
o 配置设备地址和轮询周期。
④ 数据点表配置：
o 在“数据点”或“标签”管理页面，根据设备协议手册，添加需要采集的变量（如“电机电流”、“水箱温度”），并定义其寄存器地址、数据类型。
⑤ 边缘规则配置：在“规则引擎”或“报警设置”中，创建基于数据点的报警规则或聚合计算规则。
⑥ 数据出口配置：
o 在“云平台对接”或“数据转发”页面，选择“MQTT”方式。
o 填写云平台提供的MQTT服务器地址、端口、Client ID、用户名、密码。
o 设置发布主题（Topic），例如：/factory/line1/gateway1/data。
o （可选）配置MySQL或WEBHOOK作为辅助数据出口。
① 在云平台创建设备，获取连接密钥（对应网关配置中的MQTT参数）。
② 配置平台侧的数据解析脚本（如果网关上传的是自定义格式）。
③ 创建可视化dashboard，绑定设备数据点。
测试目标
验证从数据采集、传输、处理到展示的全链路稳定性和可靠性。
测试场景 | 操作 | 预期结果与验证点 |
基础数据流测试 | 模拟改变现场传感器数值（如调节电位器模拟温度变化）。 | 30秒内，在云平台Dashboard上能看到数据点的实时更新。验证： 采集周期、网络延迟。 |
边缘计算触发测试 | 设置报警规则（温度>50℃报警），使传感器数值超限。 | 云平台立即收到报警消息，并可能触发邮件/短信通知。验证： 边缘规则引擎的有效性。 |
网络冗余切换测试 | 在网关运行时，拔掉主用的以太网线。 | 云平台数据接收仅有短暂抖动（数秒内），随即通过4G网络恢复稳定上传。验证： 多链路冗余机制的可靠性。 |
协议兼容性测试 | 在网关上连接一款新的、不同协议的设备（如CAN总线设备）。 | 在网关驱动库中找到或自定义驱动，配置后能正确采集数据。验证： 网关的协议扩展能力。 |
· 原因排查：
① 网络不通：检查4G信号强度、SIM卡状态、APN设置是否正确。检查防火墙是否屏蔽了MQTT端口（通常为1883或8883）。
② 参数错误：核对MQTT服务器地址、端口、Client ID、用户名密码是否与云平台上的设备信息完全一致，注意大小写。
· 解决方案：使用网关的“Ping”或“网络诊断”功能测试到外网的连通性。使用MQTT客户端工具（如MQTT.fx）模拟网关连接，隔离问题。
· 原因排查：
① Topic错误：检查网关中配置的发布Topic是否与云平台订阅的Topic匹配。
② 数据点未配置：网关未正确配置需要采集的数据点寄存器地址。
③ 协议解析失败：网关上传的数据格式与云平台解析脚本不匹配。
· 解决方案：开启网关的“调试日志”功能，查看它是否在正常轮询设备并生成MQTT报文。在云平台查看原始报文，核对数据格式。
· 原因排查：
① 网络信号差：4G信号强度弱，导致传输不稳定。
② 采集频率过高：数据点轮询间隔设置过短，导致数据堆积或网关负载过高。
③ 报文过大：单次上报的数据包过大，在网络条件差时容易传输失败。
· 解决方案：优化天线位置，改善信号。调整采集频率，对非关键数据降低频率。在网关边缘规则中设置数据聚合，减少上报频次但每次上报更多数据。
· 解决方案：
① 检查驱动库：查阅网关厂商最新固件是否已支持。
② 自定义驱动：高端网关通常支持通过Lua、Python等脚本语言或配置方式自定义协议解析。
③ 寻求厂商支持：联系亿佰特等技术支持，提供协议文档，请求定制开发或指导。
本方案以亿佰特工业智能网关为核心，构建了一个灵活、可靠、高效的工业物联网数据基座。通过其强大的多协议接入、边缘计算能力和多资源配置化管理，成功解决了工业现场的数据集成难题，实现了云边端协同的现代化管理模式。该方案架构清晰、选型明确、步骤详实，是工业企业进行数字化、智能化升级的理想参考蓝图。
