E53-GW(470FMS22R)设备检查系统网关通信教程

一、FMS设备监察系统网关介绍

E53-GW(470FMS22R)网关是亿佰特基于SX1268芯片方案设计的一款多通道LoRa扩频技术、新一代星型组网技术的设备监察系统网关。FMS星型组网网关具有强大的抗干扰能力,让无线通信在工业现场更加稳定可靠,同时设备监察系统支持超大网络容量,FMS网关最大可接入1200个节点。设备监察系统无线传输模块与网关适用于智能家居、智能楼宇化、安防系统、光伏、物流等大规模物联网应用场景。

FMS网关使用3SX1268模拟实现4RX+1TX的FDD双工通信。RX频率范围470-490MHz,TX频率范围500MHz~510MHz。FMS网关可配置为主网关和从网关,主网关是网络的核心设备,一个网络中只允许一个主网关存在。从网关通过RS485总线与主网关进行数据交互。E53-GW(470FMS22R)星型组网FMS网关需要与E53-470FMS22S设备监察系统模块搭配使用。本文主要介绍E53-GW(470FMS22R)星型组网网关的通信教程。

二、FMS设备监察系统网关功能特点

①支持CSMA功能,电台自动根据当前环境噪音强度等待发送。极大的提高模块在恶劣环境下的通信成功率;

②支持AES128数据加密,有效防止数据被截取;

③可实现多级中继组网,有效扩展通信距离,实现超远距离通信;

④支持自组网,网关最大可支持1200个节点;

三、FMS设备监察系统网关快速使用教程

E53-GW(470FMS22R)网关使用过程

1、设备准备:

设备

数量

备注

网关

1

1主网关,加上若干从网关(按需)

节点

1

节点作为数据上报终端

电脑

1

配置与监控网关及节点设备

RS485线缆

1

连接主从网关(按需)

USBRS485串口工具

1

TTL485串口

2、硬件连接:

主从网关通过RS485 双绞线通过端口②连接。连接时注意线序:A1+接 A1+、B1-接 B1-、GND 接 GND。

端口

功能

1

RS485 配置接口(连接 PC,配置网关,当前配置921600/8/N/1

2

RS485 通讯接口(连接从网关、控制器,当前配置 921600/8/N/1

3

DC 5V供电接口

4

DC 12V供电接口

5

调试UART 接口,物理接口为 micro-USB,实际为TTL 串口。需要用内部带USBUART 芯片的USB 线连接,线序为USB_D+ MCU_UART_TXUSB_D- MCU_UART_RX。(连接PC,配置网关,log 信息,当前配置921600/8/N/1

6

恢复出厂设置按键

7

RF天线接口

8

RF天线接口

3、网关及节点配置:

通过1号端口连接PC,使用AT指令对主从网关进行初始化配置。

主网关配置:(节点与从网关EUI根据实际情况配置)

序号

参数名称

指令

1

主从属性

AT+MASTERSLAVE=1(主网关)

2

注册从网关

AT+REGISTERGW=0016C001FF18CBF6(按需填写从网关EUI)

3

注册节点

AT+REGISTERNODE=0011223344556672,1122334444332211,00112233445566777766554433221100

4

从网关轮询周期

AT+SLAVEGWHEARTBEAT=1000(范围:[20,10000],单位:ms)

5

节点心跳包

AT+NODEHEARTBEAT=300(范围:[10,2592000],单位:s)

节点配置:

序号

参数名称

指令

1

节点EUI

AT+EUI=2222222222222222 (重启生效)

2

退出配置

AT+EXIT (使用此指令会自动软件复位节点)

4、组网通信:

节点上行消息有Heartbeat 、 Alarm 、自定义数据上报三种消息类型。

①报警信号产生:

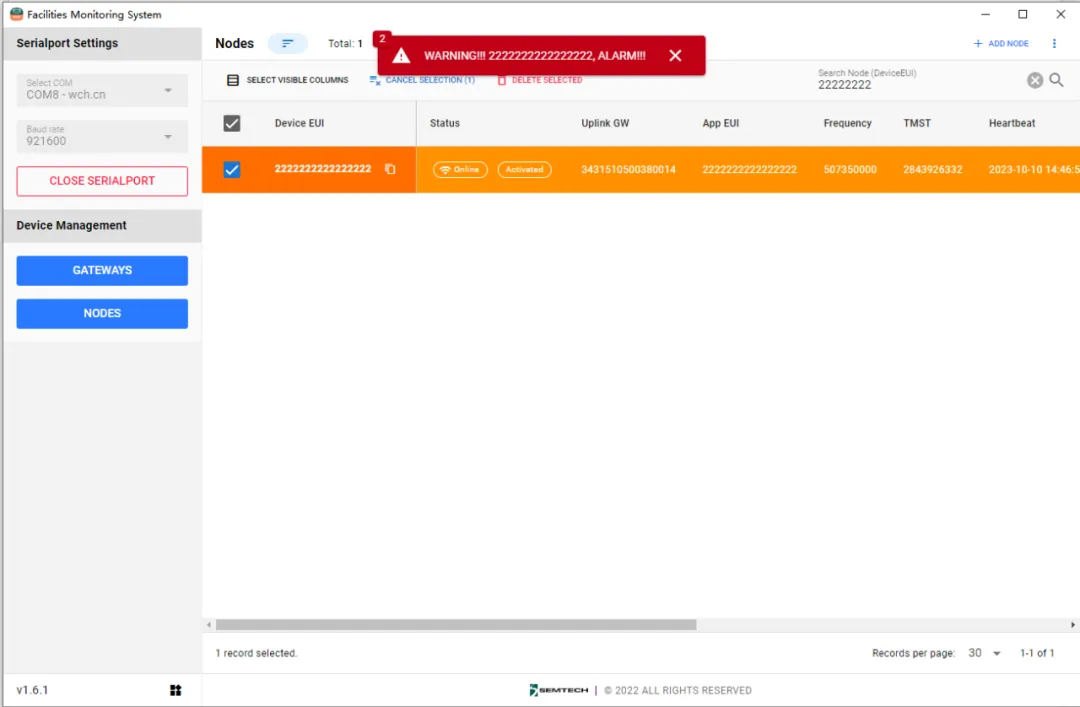

通过节点触发按键,模拟产生火灾信号,节点会立即唤醒并周期性上报报警信息,并通过蜂鸣器发出报警音。GUI 收到报警信号时,对应节点会显示报警信息。

2 E53-GW(470FMS22R)网关通信教程

②报警信号消除:

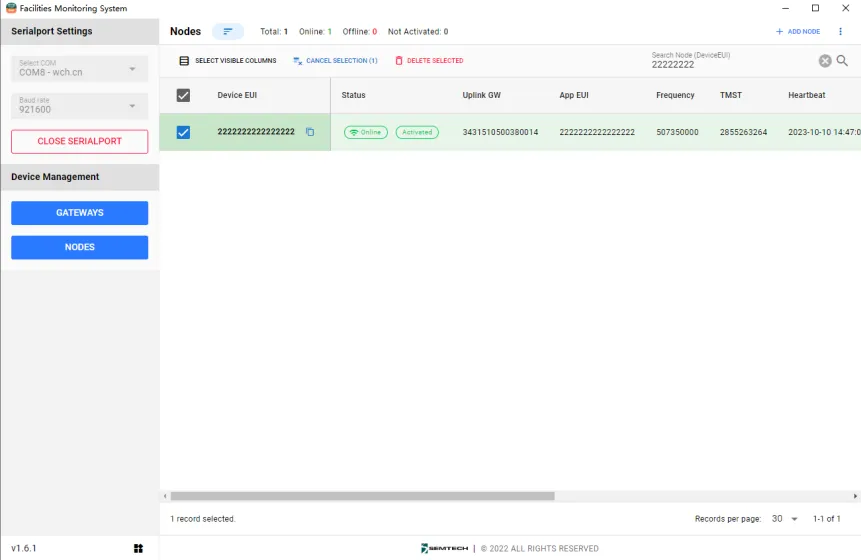

节点处于报警状态时,再次单击按键,模拟火灾信号消失,节点关闭蜂鸣器报警音,并回到心跳状态。GUI 收到心跳数据,认为报警消失,清除报警提示。

3 E53-GW(470FMS22R)网关通信教程

③节点发送自定义消息(请确保节点已经入网成功)

四、FMS设备监察系统网关通信测试

节点通过指令形式进行自定义数据上报,下面将对其进行上报信息实例展示:

1、把节点串口通过TTL连接至PC,打开串口调试工具;

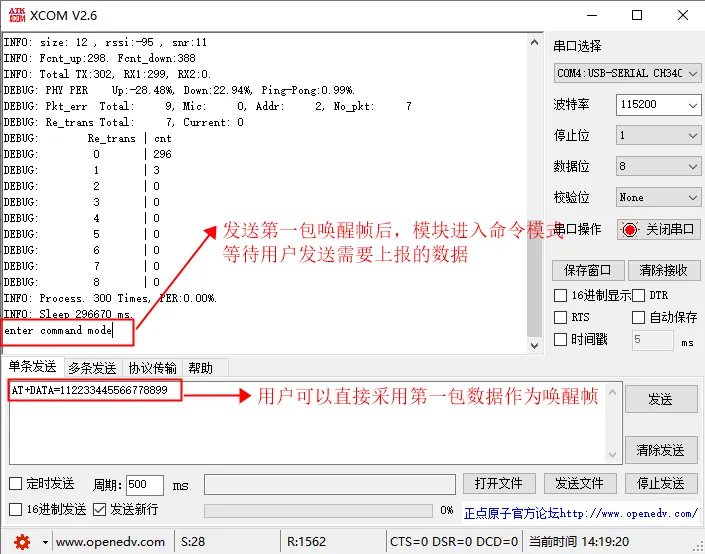

发送指令“AT+DATA=112233445566778899”,因为节点除主动上报信息外,其他时间均处于低功耗状态,所以我们在发送数据前需要通过串口发送一包数据作为唤醒帧,然后再进行真实数据传输;

4 E53-GW(470FMS22R)网关通信教程

发送唤醒帧后,模块进入命令模式后,用户再通过指令“AT+DATA=112233445566778899”进行上报数据。

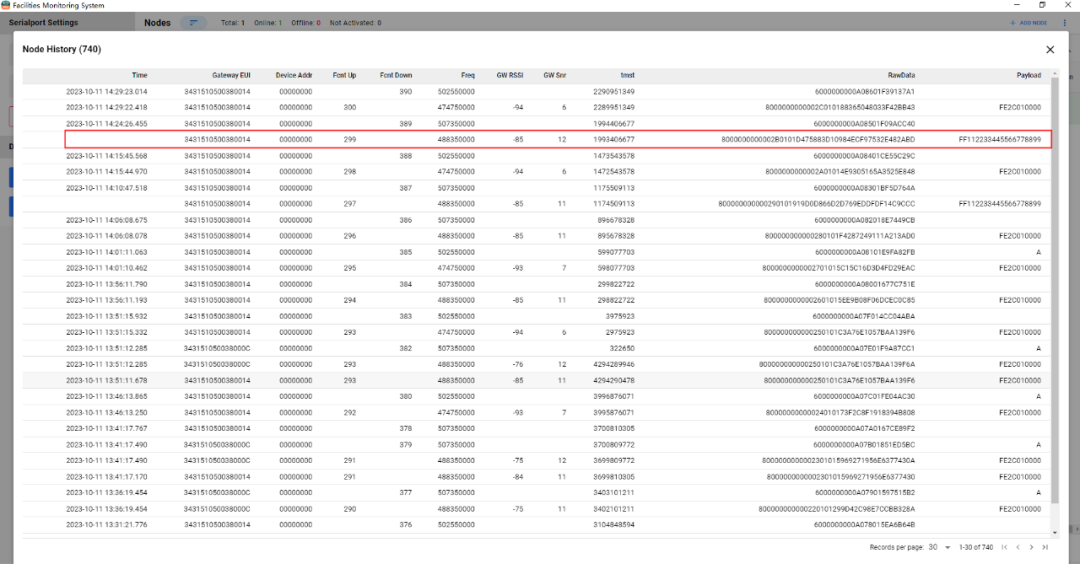

2、通过网关GUI节点历史交互数据可以看到,我们收到了来自节点上报的数据“112233445566778899”,前面FF是作为报警数据协议头。注意,我们节点上报自定义数据采用与报警同样协议头,所以理论上可以直接使用自定义数据进行模拟报警信号,但是不建议用户这样使用,应避免报警与自定义数据内容重合。最大单包传输20字节(具体请看指令描述)。

5 E53-GW(470FMS22R)网关通信教程

3、自定义数据上报逻辑:

① 指令需要以回车换行结尾;

② 串口指令发送完成后,节点将自动退出指令模式,立即去把数据通过无线上报给网关,然后节点自动进入休眠,延时等待网关的应答数据(若未收到网关应答,节点将会自动采取重发机制);

③ 网关接收到节点上报数据后,延时应答节点心跳;

④ 节点收到网关应答后,重新进入休眠按照设定的心跳周期进行周期上报心跳包数据。


今天的分享就到这里啦,EBYTE每一天都致力于更好的助力物联化、智能化、自动化的发展,提升资源利用率,更多星型组网模块产品和物联网应用技术资料,感兴趣的小伙伴可以登录我们的亿佰特官网和企业公众号(微信号:cdebyte)进行了解,也可以直接拨打400电话咨询技术专员!
