随着智能家居普及和能源成本上升，家庭能耗管理面临挑战：
· 电费支出不明：用户只知道月度总电费，对空调、热水器等大功率设备的“待机功耗”和“无效运行”具体消耗多少电能一无所知。
· 用能策略粗放：无法根据峰谷电价、家庭成员习惯自动调整设备运行，错失节省电费的机会。
· 设备控制孤立：智能家电多为独立控制，缺乏基于整体能耗数据的协同优化。
· 老旧设备难管理：大量非智能的空调、热水器无法接入现有智能系统，改造难度大、成本高。
本方案旨在通过ME31-AAAX4220远程IO模块和智能电表，构建一个“感知-分析-优化”的闭环系统。它不仅能实现家庭总能耗和分项能耗的实时监测，更能通过云端AI算法，自动生成并执行最优用电策略，实现能效提升15%-30%的目标，同时提升居住舒适度。

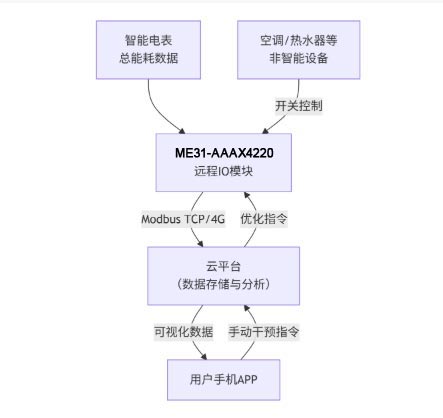

本方案采用分层架构，确保数据流畅与指令可靠。如下图所示：
· 感知层（数据采集）：
o 智能电表：通过RS485接口与ME31远程IO模块连接，实时采集家庭总有功功率、电压、电流、电量等数据，是系统的基础数据源。
o ME31-AAAX4220远程IO模块：作为系统的核心执行与汇聚单元。
§ AI模拟量输入：采集来自其他传感器的模拟信号（如温度传感器）。
§ DI开关量输入：监测设备状态（如门窗磁传感器，用于判断空调运行时是否开窗）。
§ DO继电器输出：核心控制功能！通过4路继电器，直接控制空调、热水器等非智能设备的电源通断（注意：需确保继电器容量10A满足设备功率）。
· 网络层（数据传输）：
o ME31远程IO模块通过以太网（Modbus TCP） 或4G DTU方式，将采集到的所有数据稳定上传至云平台。
· 平台层（数据分析与决策）：
o 数据存储与可视化：实时显示家庭能耗曲线、设备状态。
o AI优化策略引擎：
§ 基于峰谷电价：在电价高峰时段，自动调高空调设定温度（通过断电重启实现）或暂停热水器加热。
§ 基于习惯学习：分析用户下班时间，提前启动热水器，到家即用，避免长时间保温耗电。
§ 基于环境联动：当检测到室内温度达到舒适范围且窗户打开时，自动关闭空调并推送提醒。
· 应用层（人机交互）：
o 用户APP：查看能耗报告、接收省电建议、手动远程控制设备。
o 告警中心：用电量异常、设备异常断电时，及时推送告警。
l 电表接入：从智能电表的RS485接口引出线（A/B），连接到ME31远程IO模块的RS485接口。
l 设备控制线接入：
o 将空调、热水器的电源线火线剪断。
o 将剪断的两端分别接入ME31远程IO模块的继电器输出口的COM（公共端）和NO（常开端）。这样，模块就能像智能开关一样控制电路的通断。
l 传感器接入（可选）：将温湿度传感器的模拟输出线接入ME31的AI通道；门窗磁传感器接入DI通道。
l 供电与联网：为ME31远程IO模块接入12V直流电源，并用网线连接至家庭路由器。
l 设备注册：在云平台添加ME31设备，输入其MAC地址或唯一ID，建立通信连接。
l 数据点定义：在平台为ME31的每个通道定义数据点。
o AI1 -> 室内温度；
o DI1 -> 主卧窗户状态；
o DO1 -> 客厅空调开关；
o Modbus Slave（电表） -> 瞬时总有功功率；
l 场景规则配置：在平台“自动化”或“场景”页面，设置优化策略。
o 规则示例1（峰谷电价）：IF 时间在晚18:00-22:00（高峰电价） AND 总功率 > 2000W THEN 关闭DO2（热水器） 延时30分钟。
o 规则示例2（舒适节能）：IF 室内温度（AI1） <= 26℃ AND 主卧窗户（DI1）打开 THEN 关闭DO1（空调）并推送“检测到开窗，已为您关闭空调”。
用户下载APP，扫描设备二维码绑定家庭，即可在界面中看到所有设备和能耗信息。
测试工具：串口/网络调试助手、云平台日志系统。
测试用例与预期结果：
测试场景 | 操作 | 预期结果（通过平台日志或APP查看） |
数据上报 | 系统正常运行 | 云平台每秒收到ME31上传的数据包，包含功率、设备状态等。 |
远程控制 | 在APP点击“关闭热水器” | 平台向ME31下发指令，其DO2继电器动作，热水器断电。 |
自动化策略 | 时间进入预设的高峰电价时段 | 平台自动触发规则，下发指令关闭指定设备，总功率曲线应明显下降。 |
故障恢复 | 手动断开ME31网络线再重新连接 | 平台显示设备短暂离线后很快重连，数据上报恢复，策略持续生效。 |
· 原因：大部分空调断电后重通电处于待机状态，需按遥控器才能启动。
· 解决方案：本方案适用于有通电自启动功能的空调，或用于在不需要时（如离家后）彻底断电消除待机功耗。对于需要定时开启的场景，需选用支持断电记忆或可通过红外/Wi-Fi控制的智能空调。
· 排查步骤：
1. 核对参数：确保ME31远程IO模块中设置的电表Modbus地址、波特率（9600）、数据位（8）、停止位（1）、校验位（None）与电表本身完全一致。
2. 检查接线：确认RS485的A/B线没有接反，且总线已正确终端电阻（120Ω）。
3. 软件测试：先用USB转485适配器连接电脑和电表，用ModPoll等软件测试能否正常读取数据，先排除电表本身问题。
· 原因：家庭Wi-Fi或4G网络不稳定。
· 解决方案：
1. 确保ME31设备所在位置网络信号良好。
2. 在ME31参数中，将“心跳包”间隔设置得短一些（如60秒），并启用重连机制。
3. 如果使用4G，检查SIM卡流量是否充足。
· 答案：ME31-AAAX4220的继电器为10A容量。务必确保所控制的单一设备（如空调、热水器）的额定电流在10A（约2200W）以内。对于更大功率设备，必须通过ME31的继电器控制一个交流接触器，由接触器来通断主电路。
本方案以ME31-AAAX4220远程IO模块为硬件基石，成功地将非智能设备接入物联网，结合智能电表数据与云端智能分析，实现了家居能源的主动式、精细化管理和优化。方案技术成熟、成本可控、回报明显，是智能家居迈向能源精细化管理时代的务实落地选择。
