| 参数名称 | 参数值 | 描述 |
| 特性参数 | 支持频段 | LTE-TDD: B34/B38/B39/B40/B41 |
| LTE-FDD: B1/B3/B5/B8 | ||
| 射频接口 | SMA-K，外螺纹内孔 | |
| 硬件特性 | 数据接口 | E840-TTL(TSEC05-DNC):3.3V TTL电平 |
| E840-DTU(TSEC05-485)：RS485 | ||

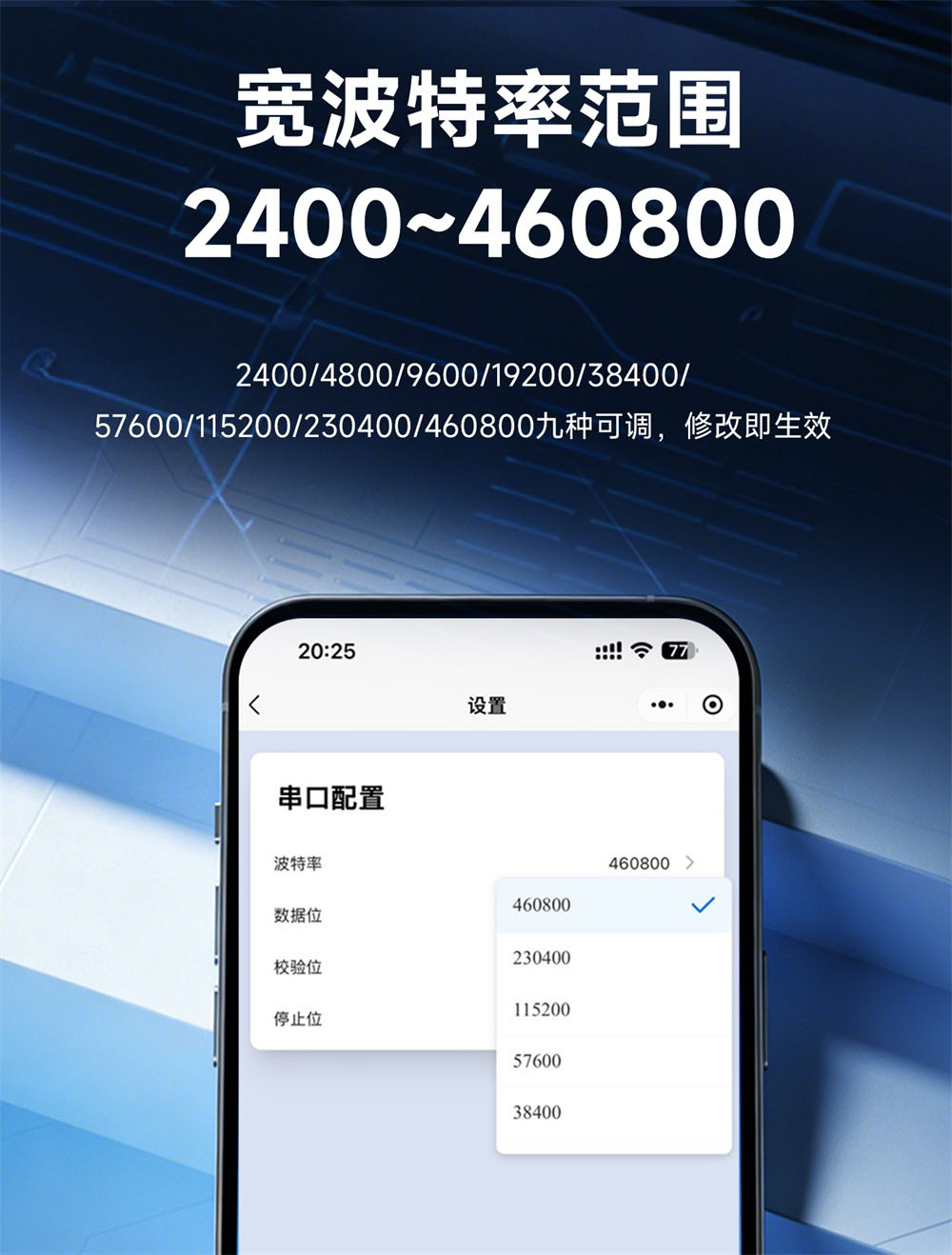

| 波特率 | 1200-460800 | |
| 数据位 | 8 | |
| 停止位 | 1、1.5、2 | |
| 校验位 | None、Odd、Even | |
| 工作电压 | E840-TTL(TSEC05-DNC)： | |
| VCC1:DC 4.5~18V | ||
| VCC2:3.3~4.3V | ||
| 注：VCC1不可与VCC2同时供电，推荐使用VCC1引脚 | ||

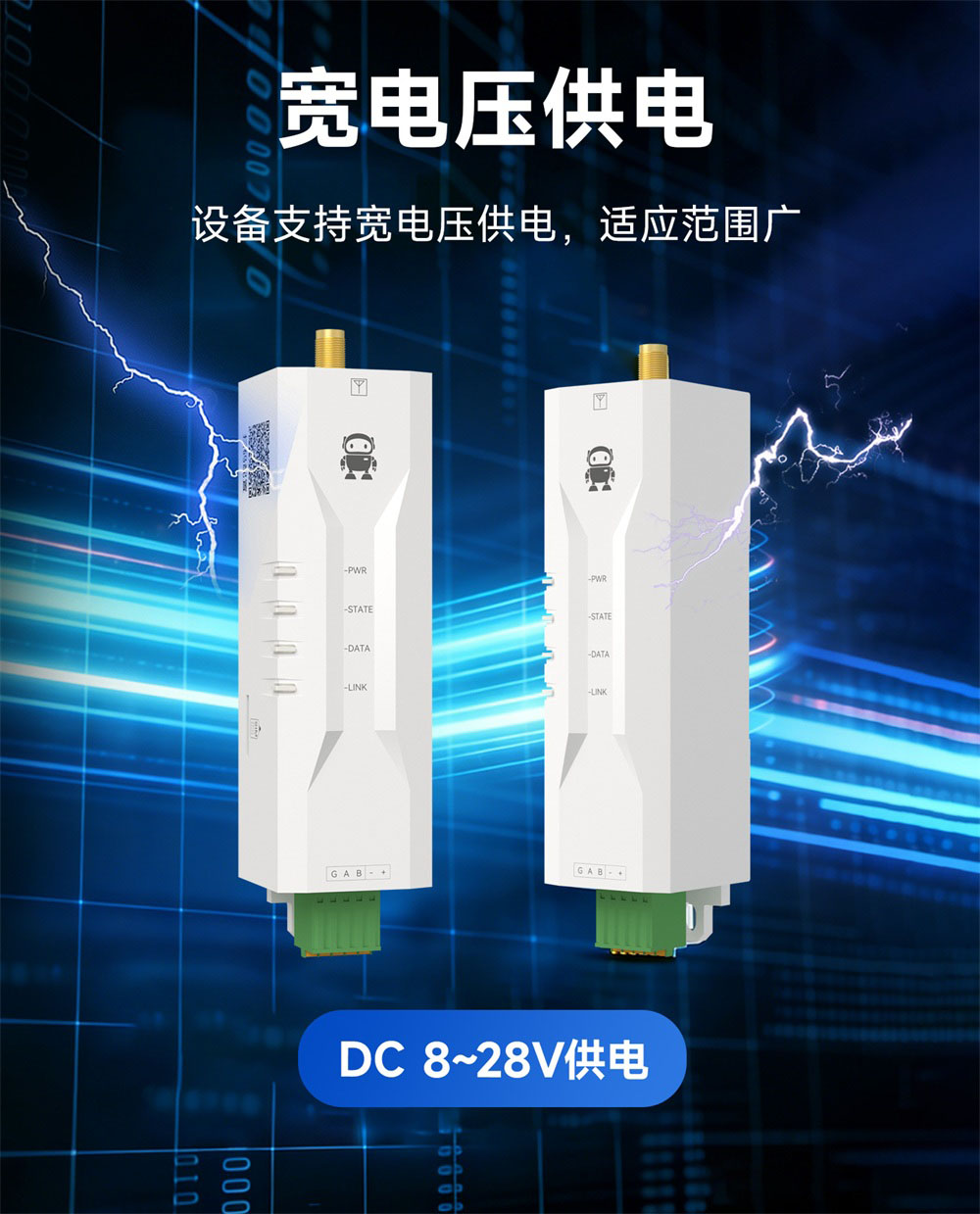

| E840-DTU(TSEC05-485)：DC 8~28V | ||
| 外形尺寸 | E840-TTL(TSEC05-DNC):25×25×9.5mm | |
| E840-DTU(TSEC05-485)：102×28×27mm | ||
| 指示灯 | PWR（蓝色） | 电源接通时亮起 |
| STATE（黄色） | 熄灭：模组上电到正在搜寻 SIM 卡 ； | |
| 闪烁：模组检查到正确的 SIM 卡，正在附着网络； | ||
| 常亮：模组附着网络成功； | ||
| DATA（绿色） | 闪烁：串口发送/接收数据时 | |
| LINK（黄色） | 常亮：模组与服务器连接成功； | |
| 熄灭：模组未成功连接到服务器； |
| 序号 | 名称 | 功能 | 说明 |
| 1 | PWR | 电源指示灯 | 电源接通时亮起 |
| 2 | STATE | 入网状态指示灯 | 熄灭：设备上电到正在搜寻 SIM 卡 ； |
| 闪烁：设备检查到正确的 SIM 卡，正在附着网络； | |||
| 常亮：设备附着网络成功； | |||
| 3 | DATA | 数据收发指示灯 | 发送/接收数据时闪烁 |
| 4 | LINK | 链路指示灯 | 常亮：任意一路Socket与服务器连接成功； |
| 熄灭：设备未成功连接到服务器； | |||
| 5 | SIM卡座 | SIM卡座 | NanoSIM卡座，芯片向上，缺口向内 |
| 6 | Reload | 按键 | 按住按键上电进入升级模式，全部指示灯闪烁 |
| 7 | GND | RS485通信端口 | 与转换器屏蔽线或信号地线连接 |
| 8 | RS485-A | 2.54mm弹簧端子，与转换器A连接 | |
| 9 | RS485-B | 2.54mm弹簧端子，与转换器B连接 | |
| 10 | V- | 电源接口 | 直流8-28V电源输入端口，2.54mm弹簧端子 |
| 11 | V+ | ||
| 12 | ANT | 天线接口 | SMA-K，外螺纹内孔，特征阻抗50Ω |
