| 特性 | 描述 |
| 频段 | B3 B5 B8 频段设备可自动搜寻频率 |
| 硬件特性 | 描述 |
| 天线选项 | SMA 接 口 |
| 数据接口 | RS485 /RS232 |
| 波特率 | 出厂默认 9600bps |
| 最大发射功率 | 20dBm±2dB |
| 耗流（典型值） | 发射： 105mA@12V 接收： 15mA @12V |
| 工作电压 | DC 5V~36V |
| 工作温度 | -40℃- 70℃ |
| 存储温度 | -40℃- 85℃ |
| 尺寸 | 82×84×24mm |
| RS485 /RS232 | 电气隔离,同时具有 RS485/RS232 |
| 软件特性 | 描述 |
| 无线速率 | Single-tone：25.5kbps（下行），16.7kbps（上行） Multi-tone：25.5kbps（下行），62.5kbps（上行） |

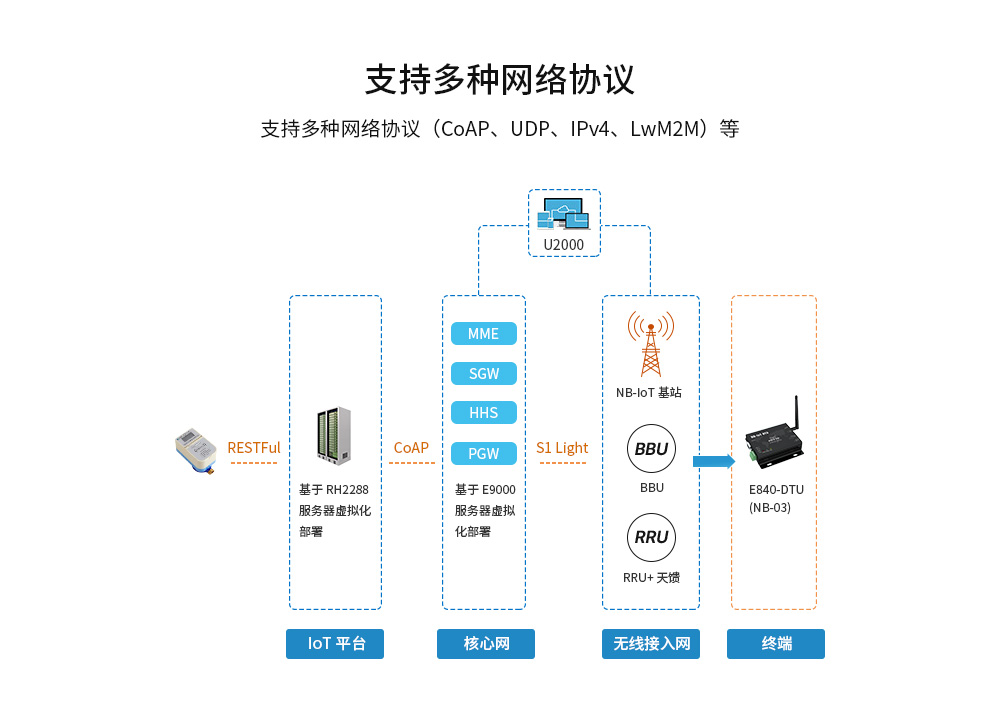

| 网络协议 | 支持 TCP、UDP、MQTT、COAP、LwM2M 等协议 |
| 设备 ID | 可通过 AT 指令配置设备 ID |
| 引脚序号 | 引脚名称 | 引脚名称 |
| 1 | RS232 | RS232 通讯接口 |
| 2 | 485_A | 外接其他 RS485 设备的 A 端 |
| 3 | 485_B | 外接其他 RS485 设备的 B 端 |
| 4 | GND | 地线 |
| 5 | VCC | 电源，默认供电 5~36V |
| 6 | PWR | 电源指示灯 |
| 7 | WORK | 串口通讯指示灯 |
| 8 | NET | 电台网络工作指示灯 |
| 9 | DC-IN | 电源适配器接口,默认供电 5~36V |
| 10 | RST | 电台复位拨码开关（向下，复位） |
| 11 | Restore | 电台恢复出厂设置拨码开关（向下，1S 左右） |
| 12 | SIM | SIM 卡插槽 |
| 13 | ANT | 天线接口（SMA-K 外螺纹内孔，50Ω 特性阻抗） |
| 产品说明书 |
【用户手册】E840-DTU(EA01)_Usermanual_CN  |
| 【规格书】E840-DTU(EA01)_datasheet_CN |
| 【用户手册】EA01-S 3GPP和运营商云平台标准指令手册 |
| 工具软件 |
| 【配置工具】配置工具 |
| 【通信测试】串口调试助手_XCOM |
| 【上位机使用说明】EA01系列上位机使用说明(1) |
| 应用案例 |
| 【指导手册】EA01 mqtt接入百度云应用指导 |
| 【指导手册】EA01 mqtt接入阿里云应用指导 |
| 【案例】EA01 电信云CTWING物联网平台接入流程指导 |
| 【案例】EA01 移动Onenet云物联网接入流程指导 |
| 【案例】基于cfg_tool工具创建onenet通信套件实例指导 |
| 【案例】EA01 mqtt接入onenet流程指导】 |
| 【案例】EA01 TCP UDP应用指导 |
| 亿佰特简介 |
| 【企业简介】 |
| 认证证书 |
| 【入网许可证】亿佰特EA01系列NB模组-入网许可证.pdf |
| 【型号核准证】亿佰特EA01系列NB模组-型号核准证.pdf |
| 在线购买 |
| 该产品已下架，停产商品批量可发起生产。 |
| 批量采购/定制产品 |
| 【销售专线】：4000-330-990 7x24小时销售服务热线 |
| 【联系邮箱】：support@cdebyte.com |
| 技术咨询 |
| 【在线提交】：http://www.ebyte.com/apple-technology.aspx |
| 【联系邮箱】：support@cdebyte.com |
技术应用 |
| 产品 型号 | 接口信号 | 传输方式 | AT指令 | TCP/UDP | 接口方式 | 产品尺寸 mm | 功能特点 | 技术 手册 | 样品 购买 |
|---|---|---|---|---|---|---|---|---|---|
| E840-TTL(TSEC05-DNC) | TTL | 4G CAT1 | - | - | SMA-K | 25*25*9.5 | 4G CAT1方案、配置简单、手机小程序与TTL双向透传 | ||
| E840-DTU(TSEC05-485) | RS485 | 4G CAT1 | - | - | SMA接口 | 92*66*30 | 4G CAT1方案、配置简单、手机小程序与TTL双向透传 | ||
| E840-TTL(EC05-DNE)-V2 | TTL | 4G CAT1 | - | 支持 | IPEX 接口 | 25*25 | 4G CAT1方案，毫米级延迟 | ||
| E840-DTU(EC05-485)E-V2 | RS485 | 4G CAT.1 | - | 支持 | SMA-K | 80*28*27 | 欧洲亚洲版高性价比小体积4G CAT.1 DTU | ||
| E840-DTU(TCEC05-xxx)X-V2 | RS485/RS232 | 4G CAT1 | - | - | - | 92*66*30 | 无距离限制的低延迟、高速率云数传电台 | ||
| E840-DTU(TCEC05-485) | RS485 | 4G CAT1 | - | - | SMA-K | 80*28*27 | 无距离限制、低延迟、高速率云数传电台 | ||
| E840-TTL(EC05-DGC) | TTL | 4G CAT1 | 支持 | 支持 | IPEX 接口 | 25*25 | 4G CAT1方案 | ||
| E840-TTL(EC05-DNE) | UART | 4G CAT1 | 支持 | 支持 | IPEX 接口 | 25*25 | 最新4G CAT1方案 | ||
| E840-TTL(EC05-DNC) | UART | 4G CAT1 | 支持 | 支持 | IPEX 接口 | 25*25 | 最新4G CAT1方案 | ||
| E840-DTU(EC05-485)E | RS485 | 4G CAT.1 | - | 支持 | SMA-K | 102*28*27 | 高性价比小体积4G CAT.1 DTU | ||
| E840-DTU(EC05-485) | RS485 | LTE | - | 支持 | SMA-K | 102*28*27 | 高性价比小体积4G CAT.1 DTU | ||
| E840-DTU(EC04-xxx)x | RS485 | LTE | 支持 | 支持 | - | 92*66*30 | 最新4G CAT1方案 | ||
| E840-DTU(EA01) | RS232 RS485 | NB-IoT | 支持 | 支持 | 压线/DB9 | 82*84*24 | 双向数据透明传输 | ||
| E840-TTL(4G02-DNE） | UART | 4G/LTE | 支持 | 支持 | 2.0mm直插 | 42*40*9.7 | 全网通、支持云透传 | ||
| E840-TTL(4G02-DNC) | UART | 4G | 支持 | 支持 | 2.0mm直插 | 42*40*9.7 | 全网通、支持云透传 |
