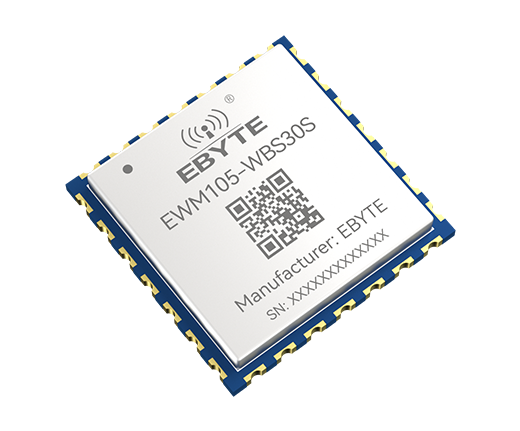

| 射频参数 | 最小值 | 典型值 | 最大值 | 单位 | 测试条件 |
| 工作频段 | 2400 | - | 2500 | MHz | 2401MHz 以下和 2483.5MHz 以上频点无法满足无委会辐射要求，信道频率的选择需要遵循协议和法规要求。 |
| WiFi RX灵敏度 | - | -99.4 | -97.9 | dBm | WIFI RX 11B 1Mbps DSSS PER8% 1024 octet PSDU |
| WiFi RX邻道抑制比 | 39 | 43 | - | dB | WIFI RX 11B 1Mbps DSSS Mask margin 大于 5db |
| WiFi TX最大发射功率 | 22 | 23 | - | dBm | WIFI TX 11B 1Mbps DSSS PER8% 1024 octet PSDU |
| WiFi参考通信距离 | - | 250 | - | m | @EWM105-WBS30S，晴朗空旷无遮挡环境，板载PCB天线增益0.5dBi，天线高度1.2m，发射功率20dBm |
| - | 400 | - | m | @EWM105-WBS30S，晴朗空旷无遮挡环境，天线增益5.0dBi，天线高度1.2m，发射功率20dBm | |
| BLE RX灵敏度 | - | -99 | -97.5 | dBm | @BLE 1M，PER<30% |
| BLE TX最大发射功率 | 19.5 | 20 | - | dBm | @满足 EVM 和 ACP 要求 |
| BLE参考通信距离 | - | 360 | - | m | @EWM105-WBS30S，晴朗空旷无遮挡环境，板载PCB天线增益0.5dBi，天线高度1.2m，发射功率20dBm |
| - | 580 | - | m | @EWM105-WBS30S，晴朗空旷无遮挡环境，天线增益5.0dBi，天线高度1.2m，发射功率20dBm | |
| SLE RX灵敏度 | - | -98.8 | -97.3 | dBm | @SLE 1M GFSK，PER<10% |
| SLE TX最大发射功率 | 19.5 | 20 | - | dBm | @SLE 1M GFSK，满足 EVM 和 ACP 要求 |
| SLE参考通信距离 | - | 360 | - | m | @EWM105-WBS30S，晴朗空旷无遮挡环境，板载PCB天线增益0.5dBi，天线高度1.2m，发射功率20dBm |
| - | 580 | - | m | @EWM105-WBS30S，晴朗空旷无遮挡环境，天线增益5.0dBi，天线高度1.2m，发射功率20dBm |
| 电气参数 | 最小值 | 典型值 | 最大值 | 单位 | 备注 |
| 工作电压 | 3 | 3.3 | 3.6 | V | ≥3.3V 可保证输出功率，超过 3.6V 有风险烧毁风险 |
| 通信电平 | - | 3.3 | - | V | 使用 5V TTL 电平有风险烧毁，请合理使用电平转换电路 |
| WiFi TX电流 | - | 500 | 550 | mA | @3.3V 瞬时功耗，WiFi 模式下最大发射功率，且与匹配天线有关 |
| BLE TX电流 | - | 450 | 500 | mA | @3.3V 瞬时功耗，BLE 模式下最大发射功率，且与匹配天线有关 |
| SLE TX电流 | - | 450 | 500 | mA | @3.3V 瞬时功耗，SLE 模式下最大发射功率，且与匹配天线有关 |
| 工作温度 | -40 | - | 85 | ℃ | 工业级设计 |
| 工作湿度 | 10 | - | 90 | %rh | - |
| 存储温度 | -50 | - | 150 | ℃ | - |
| 硬件参数 | 参数值 | 单位 | 备注 |

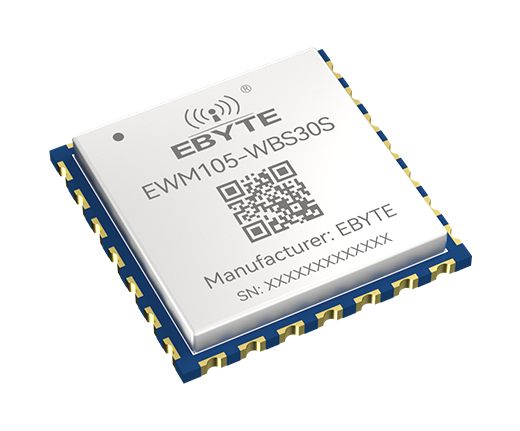

| 芯片型号 | TR5330 | - | QFN32,4*4mm |
| 处理器 | 32 | Bit | - |
| 最大工作频率 | 240 | MHz | - |
| 频谱范围 | 2400~2483.5 | MHz | - |
| 通信接口 | UART | - | 通信电平 3.0-3.6V，建议使用 3.3V 以保证数据可靠性 |
| 晶振频率 | 40 | MHz | 模块已内置 |
| 模块尺寸 | 12.0*12.0*2.2(±0.2) | mm | 长*宽*高 |
| 天线形式 | 邮票孔 | - | - |
| 封装 | SMD-28 | - | 底部焊盘引出 |
| 工作温度 | -40~85 | ℃ | - |
| 存储温度 | -50~150，＜90%RH | ℃ | - |
| 重量 | 0.6 | g | ±0.1g |

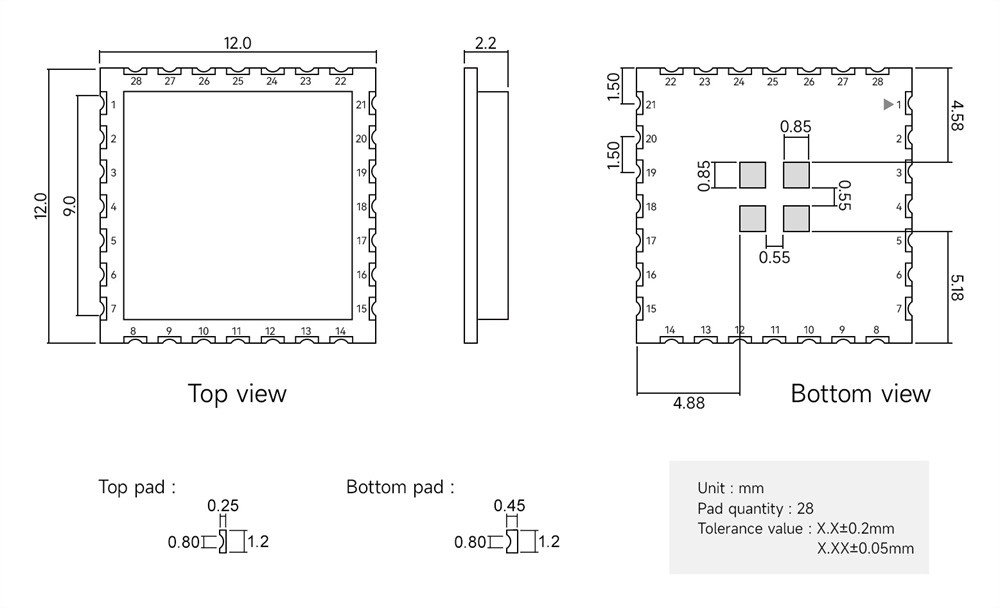

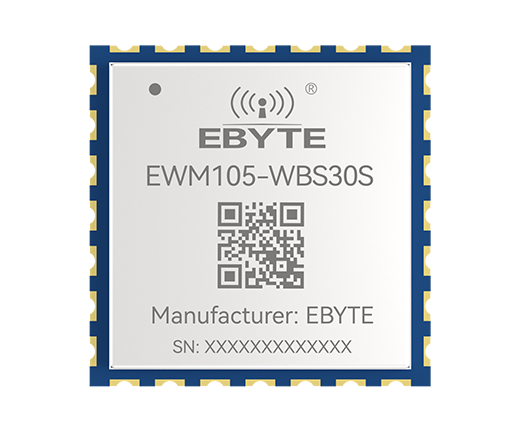

| 引脚序号 | 名称 | 功能 | 备注 |
| 1 | GND | - | 模块 GND |
| 2 | POWER_ON | - | 模组复位引脚，内部已经加了上拉电阻，低电平有效 |
| 3 | GPIO11 | I/0 | 通用 IO 口 |
| 4 | GPIO5 | I/0 | 通用 IO 口 |
| 5 | GPIO4 | I/0 | 通用 IO 口 |
| 6 | GPIO3 | I/0 | 通用 IO 口 |
| 7 | GND | - | 模块 GND |
| 8 | GND | - | 模块 GND |
| 9 | GND | - | 模块 GND |
| 10 | VDD | - | 模组电源供电，3.0-3.6V |
| 11 | VDD | - | 模组电源供电，3.0-3.6V |
| 12 | GPIO2 | I/0 | 通用 IO 口 |
| 13 | GPIO1 | I/0 | 通用 IO 口 |
| 14 | GND | - | 模块 GND |
| 15 | GND | - | 模块 GND |
| 16 | ANT | 输出 | 射频信号输出引脚，需要匹配 50Ω阻抗 |
| 17 | GND | - | 模块 GND |
| 18 | GPIO0 | I/0 | 通用 IO 口 |
| 19 | GPIO10 | I/0 | 通用 IO 口 |
| 20 | GPIO9 | I/0 | 通用 IO 口 |
| 21 | GPIO8 | I/0 | 通用 IO 口 |
| 22 | GPIO7 | I/0 | 通用 IO 口 |
| 23 | GPIO6 | I/0 | 通用 IO 口 |
| 24 | GPIO14 | I/0 | 通用 IO 口 |
| 25 | GPIO13 | I/0 | 通用 IO 口 |

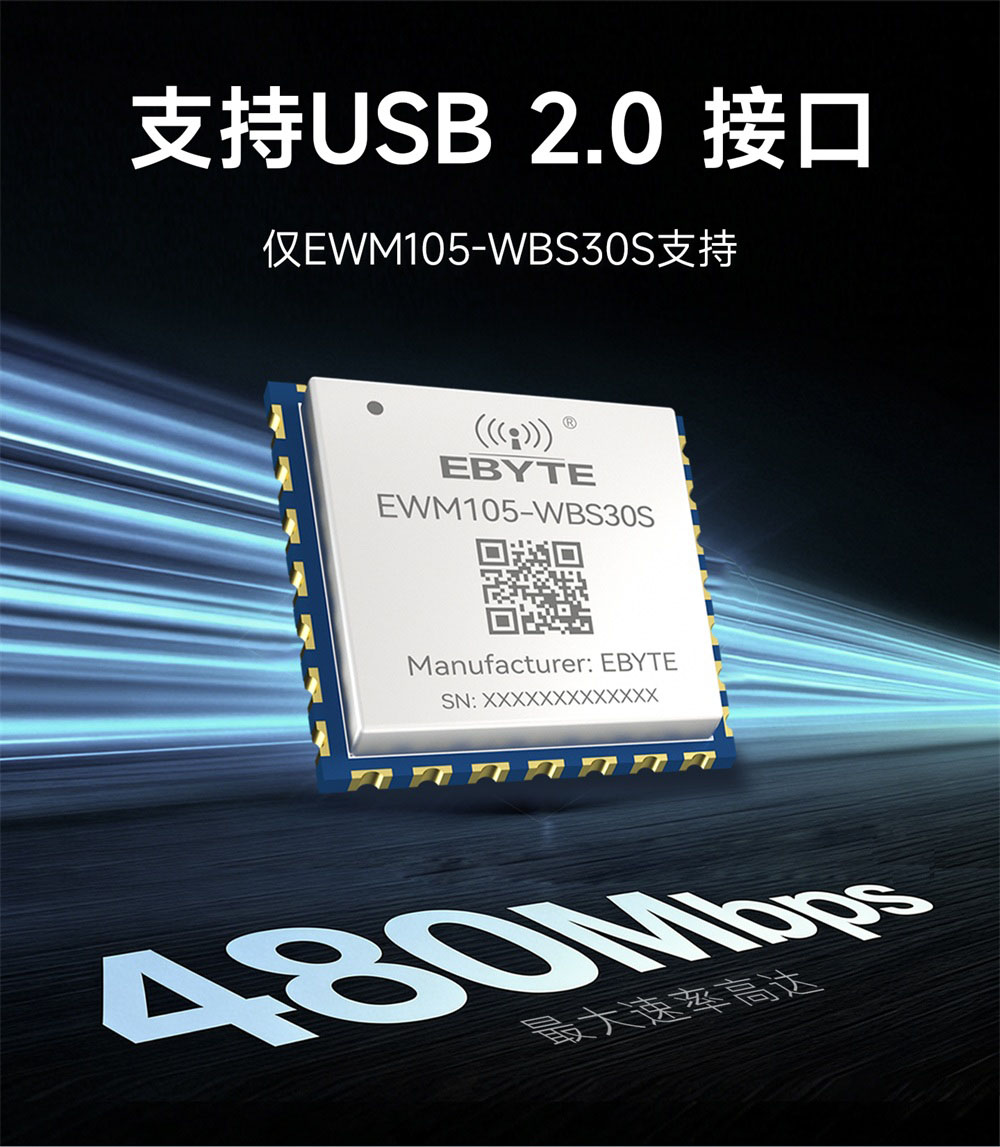

| 26 | USB_DM | - | 数据负信号，D- |
| 27 | USB_DP | - | 数据正信号，D+ |
| 28 | GND | - | 模块 GND |
