通信接口：UART
通信协议：SLE1.0/WiFi6/BLE5.4
发射功率：20dBm
封装方式：贴片/邮票孔
产品尺寸：16*11.5mm 产品重量：0.65g

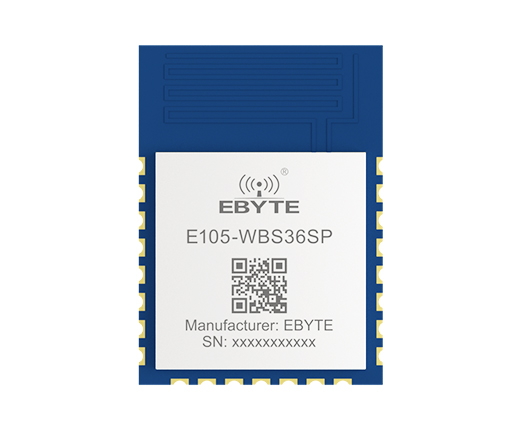

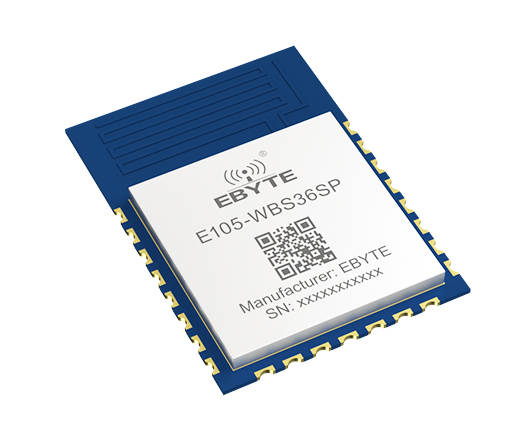

产品简介：E105-WBS36SP是一款高度集成2.4GHz SoC WiFi6、BLE5.4和SLE1.0的Combo串口透传模块，具有体积小、资源丰富、发射功率大、传输速度快、抗干扰能力强等特点。使用通用的AT指令集，切换模式、配置参数操作简单快捷。模块可广泛应用于智能穿戴、家庭自动化、家庭安防、个人保健、智能家电、配饰与遥控器、汽车、照明、工业互联网、智能数据采集、智能控制等领域。
| 射频性能 | 最小值 | 典型值 | 最大值 | 单位 | 测试条件 |
| 工作频段 | 2400 | - | 2500 | MHz | 2401MHz以下和2483.5MHz以上频点无法满足无委会辐射要求，信道频率的选择需要遵循协议和法规要求。 |
| WiFi RX灵敏度 | - | -71 | -70 | dBm | @11ax HE20 MCS9，LDPC 4×3.2us PER 10%,4096 octet PSDU |
| WiFi RX邻道抑制比 | - | 10 | - | dB | @11n HT40 MCS7,有用信号-58dBm, PER 10%,4096 octets PPDU |
| WiFi TX最大发射功率 | 15 | - | 20 | dBm | @11ax HE20，LDPC 4x3.2us |
| WiFi参考通信距离 | - | 260 | - | m | 晴朗空旷无遮挡环境，板载 PCB 天线增益 0.5dBi，天线高度 1.2m，发射功率 20dBm |
| BLE RX灵敏度 | - | -96 | -95 | dBm | @BLE 2M，PER<30% |
| BLE TX 最大发射功率 | - | 20 | - | dBm | @满足 EVM 和 ACP 要求 |
| BLE参考通信距离 | - | 650 | - | m | 晴朗空旷无遮挡环境，板载 PCB 天线增益 0.5dBi，天线高度 1.2m，发射功率 20dBm |
| SLE RX灵敏度 | - | -93 | -91 | dBm | @SLE 4M GFSK，PER<10% |
| SLE TX最大发射功率 | - | 20 | - | dBm | @SLE 4M GFSK，满足 EVM 和 ACP 要求 |
| SLE参考通信距离 | - | 650 | - | m | 晴朗空旷无遮挡环境，板载 PCB 天线增益 0.5dBi，天线高度 1.2m，发射功率 20dBm |
| 电气性能 | 最小值 | 典型值 | 最大值 | 单位 | 备注 |
| 工作电压 | 3 | 3.3 | 3.6 | V | ≥3.3V 可保证输出功率，超过 3.6V 有风险烧毁风险 |
| 通信电平 | - | 3.3 | - | V | 使用5V TTL 电平有风险烧毁，请合理使用电平转换电路 |
| WiFi TX 电流 | 300 | - | 320 | mA | @3.3V 瞬时功耗，WiFi模式下最大发射功率，且与匹配天线有关 |
| BLE TX 电流 | 350 | - | 450 | mA | @3.3V 瞬时功耗，BLE 模式下最大发射功率，且与匹配天线有关 |
| SLE TX 电流 | 350 | - | 450 | mA | @3.3V 瞬时功耗，SLE 模式下最大发射功率，且与匹配天线有关 |
| 工作温度 | -40 | - | 85 | ℃ | 工业级设计 |
| 工作湿度 | 10 | - | 90 | %rh | - |
| 存储温度 | -50 | - | 150 | ℃ | - |

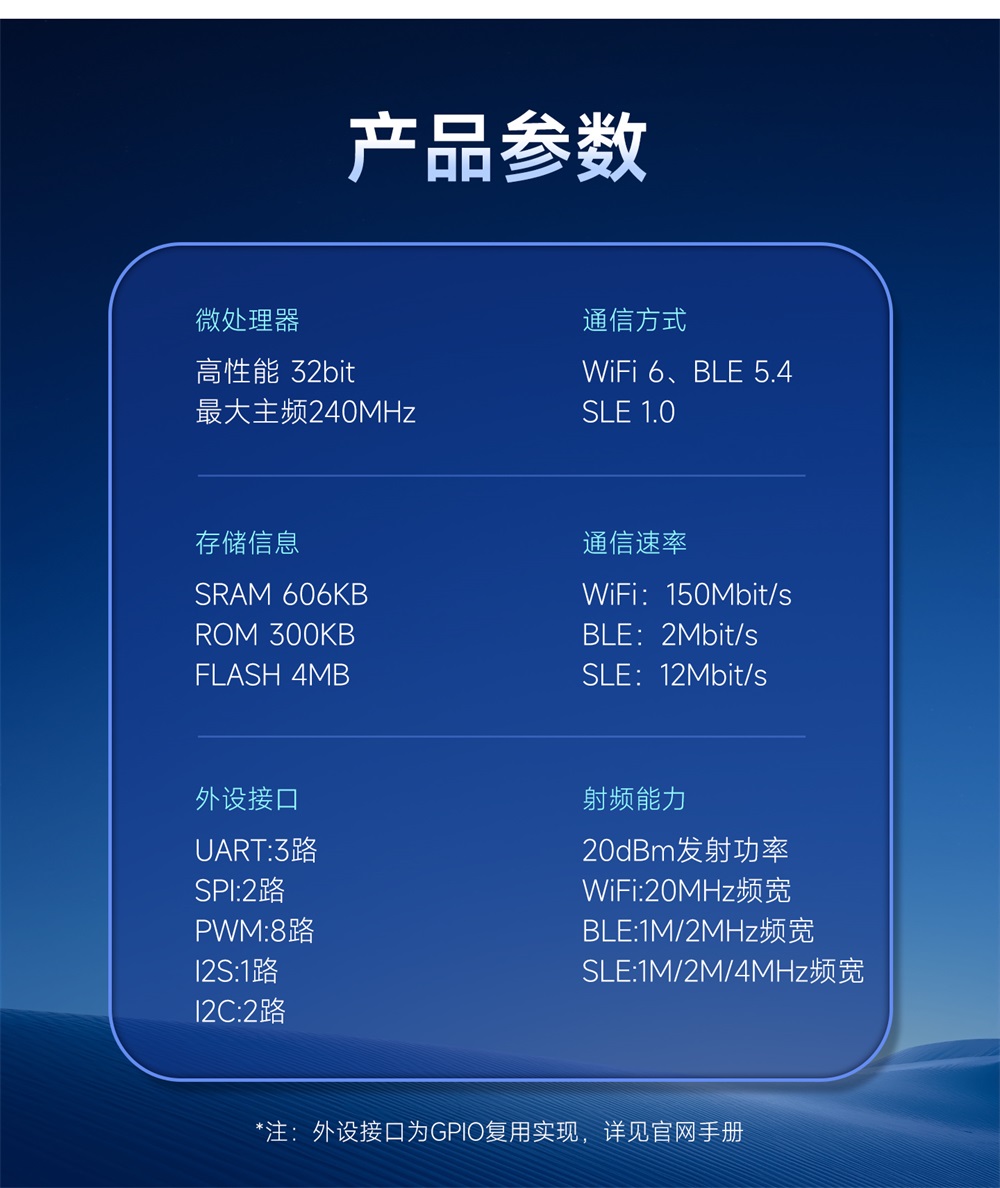

| 硬件项目 | 参数值 | 单位 | 备注 |
| 芯片型号 | TR5336 | - | QFN40,5*5mm |
| 处理器 | 32 | Bit | 高性能 |
| 最大工作频率 | 240 | MHz | - |
| SRAM | 606 | KB | 芯片内嵌 |
| ROM | 300 | KB | 芯片内嵌 |
| FLASH | 4 | MB | 芯片内嵌 |
| 通信接口 | UART | - | 通信电平 3.0-3.6V，建议使用 3.3V 以保证数据可靠性 |
| 晶振频率 | 40 | MHz | 模块已内置 |
| 模块尺寸 | 16.0*11.5*2.4 | mm | @E105-WBS36SP，长*宽*高 |
| 天线形式 | 板载 PCB | - | @E105-WBS36SP |
| 封装方式 | 贴片/邮票孔 | - | @E105-WBS36SP |
| 重量 | 0.65 | g | @E105-WBS36SP |
| 引脚序号 | 名称 | 功能 | 备注 |
| 1 | GPIO7 | I/0 | 通用 IO 口 |
| 2 | GPIO8 | I/0 | 通用 IO 口 |
| 3 | GPIO9 | I/0 | 通用 IO 口，管脚禁止加上拉电阻。 |
| 4 | GPIO10 | I/0 | 通用 IO 口 |
| 5 | GPIO11 | I/0 | 通用 IO 口，管脚禁止加上拉电阻。 |
| 6 | GPIO12 | I/0 | 通用 IO 口 |
| 7 | VDD | - | 模组电源供电，3.0-3.6V |
| 8 | GND | - | 模块 GND |
| 9 | GND | - | 模块 GND |
| 10 | GPIO13 | I/0 | 通用 IO 口 |
| 11 | GPIO14 | I/0 | 通用 IO 口 |
| 12 | UART1_TXD | OD | UART1_TXD 接口的发送数据引脚，用于通过UART1通道向外发送串行数据 |
| 13 | UART1_RXD | I | UART1_RXD 接口的接收数据引脚，用于通过UART1通道接收外部串行数据 |
| 14 | UART0_TXD | OD | 烧录引脚 |
| 15 | UART0_RXD | I | 烧录引脚 |
| 16 | GPIO5 | I/0 | 通用 IO 口 |
| 17 | GPIO4 | I/0 | 通用 IO 口 |
| 18 | GPIO3 | I/0 | 通用 IO 口 |
| 19 | GPIO2 | I/0 | 通用 IO 口；Socket Link 指示，断开：高电平，连接：低电平 |
| 20 | GPIO1 | I/0 | 通用 IO 口，管脚禁止加上拉电阻。WiFi Link 指示，断开：低电频，连接：高电平 |
| 21 | GPIO0 | I/0 | 通用 IO 口；SLE/BLE Link 指示，断开：高电平，连接：平有效； |
| 22 | PWR_ON | I/0 | PMU 上电使能管脚 |
| 23 | GND | 模块 GND |
| 在线购买 |
| 【亿佰特官方淘宝店】：https://detail.taobao.com |
| 【京东商城】：http://item.jd.com |
| 【官方淘宝】：https://item.taobao.com |
| 【阿里巴巴】：https://detail.1688.com |
| 批量采购/定制产品 |
| 【销售专线】：4000-330-990 7x24小时销售服务热线 |
| 【联系邮箱】：support@cdebyte.com |
| 技术咨询 |
| 【在线提交】：https://www.ebyte.com/apple-technology.html |
| 【联系邮箱】：support@cdebyte.com |
| 产品 型号 | 芯片方案 | 发射功率 dBm | 通信距离 m | 通信接口 | 天线形式 | 产品尺寸 mm | 功能特点 | 技术 手册 | 样品 购买 |
|---|---|---|---|---|---|---|---|---|---|
| E105-WBS36-TB | TR5336 | 20 | 1000 | USB/UART | SMA-K | 60.0*34.0 | E105-WBS36S模组测试套件 | ||
| E105-WBS36SP | TR5336 | 20 | 650 | UART | PCB | 16.0*11.5*2.4 | 高性能、WiFi6/BLE5.4/SLE1.0、Combo | ||
| E105-WBS36S | TR5336 | 20 | 1000 | UART | IPEX | 10.0*10.0*2.4 | 高性能、WiFi6/BLE5.4/SLE1.0、Combo | ||
| E105-BS21-TB | BS21 | 6 | 270 | USB/UART | PCB | 62.5*25.4 | E105-BS21系列星闪模块开发测试板 | ||
| E105-BS21X | BS21 | 6 | 270 | UART | IPEX | 19.2.0*18.0*3.2 | 低功耗 | ||

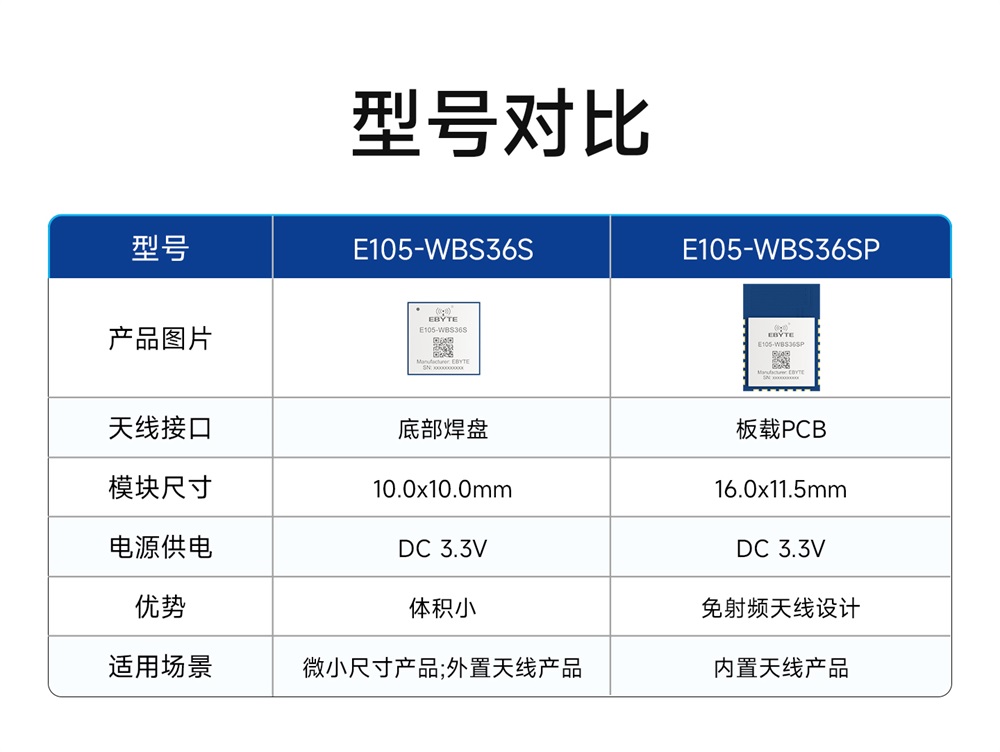

| E105-BS21 | BS21 | 6 | 270 | UART | PCB | 25.5.0*18.0*3.1 | 低功耗 |
