芯片方案：BS21
通信接口：UART
通信距离：270m
产品尺寸：25.5*18mm
产品简介：E105-BS21模块是基于星闪协议1.0版本、PCB天线接口的串口转SLE（SparkLink Low Energy）星闪模块，具有体积小、功耗低、传输距离远、传输速度快、抗干扰能力强、低延时等特点，工作在2.4GHz频段，最大射频发射功率为6dBm。该SLE星闪模块使用通用的AT指令，操作简单快捷。模块可广泛应用于智能穿戴、家庭自动化、家庭安防、个人保健、智能家电、配饰与遥控器、汽车、照明、工业互联网、智能数据采集、智能控制等领域。
| 主要参数 | 性能描述 | 备注 | |||
| 最小值 | 典型值 | 最大值 | |||
| 工作电压（V） | 1.8 | 3.3 | 3.6 | ||
| 电源电压（V） | - | - | 3.9 | ||
| 通信电平（V） | - | 3.3 | - | 使用 5V 电平有风险烧毁 | |
| 工作温度（℃） | -40 | - | 85 | 工业级设计 | |
| 工作频段（MHz） | 2402 | - | 2480 | 支持 ISM 频段 | |
| 发射功率（dBm） | -28 | 0 | 6 | - | |
| 功耗 | 发射电流（mA） | - | 12.5 | - | 峰值瞬态电流@6dBm |
| - | 5.3 | - | 峰值瞬态电流@0dBm | ||
| 接收电流（mA） | - | 2.5 | - | - | |
| 休眠电流(uA) | - | 6 | - | - | |
| 接收灵敏度（dBm） | - | -90.6 | - | 4 Mbit/s 帧类型 1 | |
| 通信距离（m） | - | 270 | - | 晴朗空旷环境，高度 1 米，@6dBm,空速 4Mbps | |

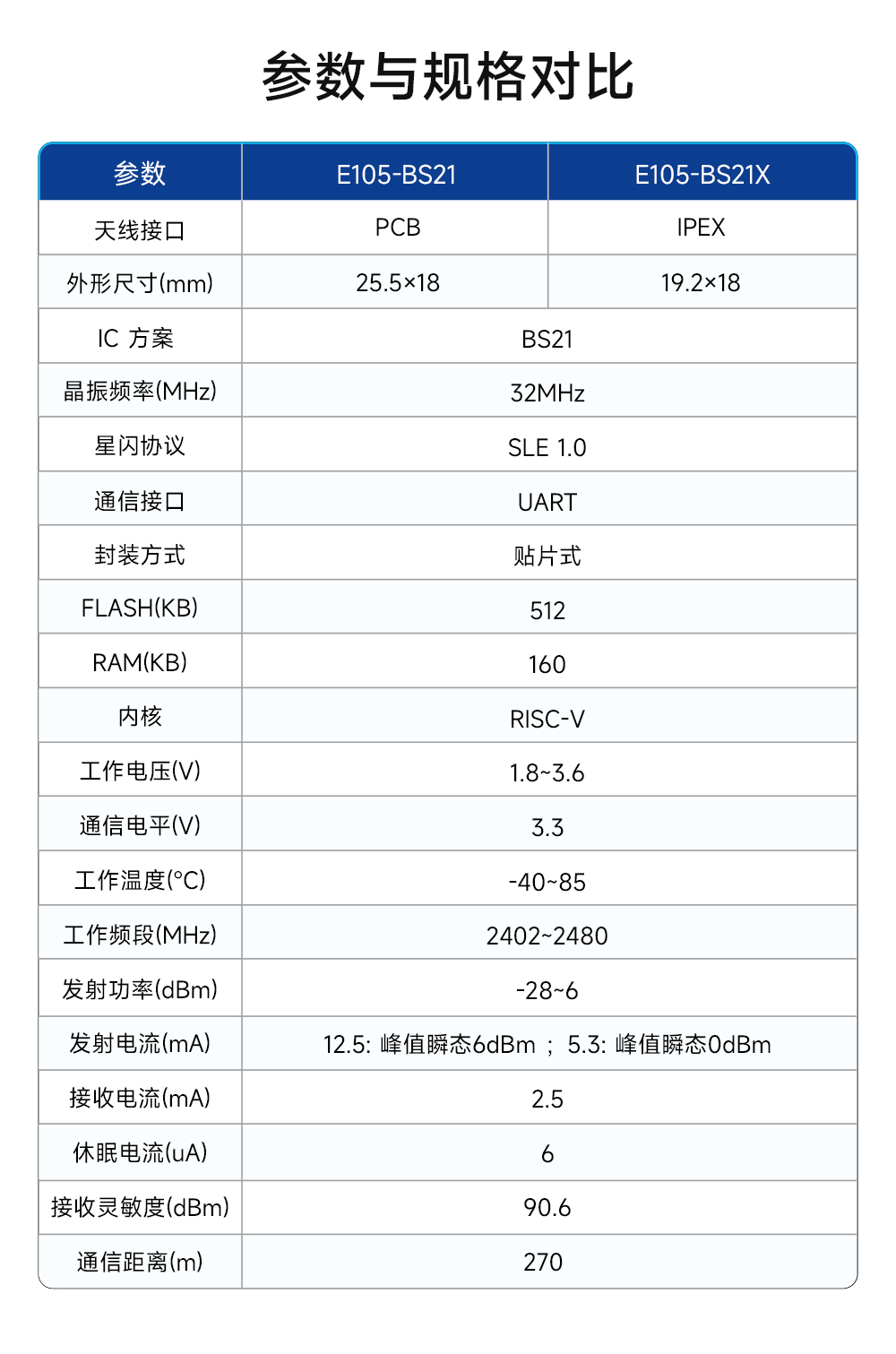

| 主要参数 | 描述 | 备注 |
| IC 方案 | BS21 | - |
| 晶振频率 | 32MHz | - |
| 星闪协议 | SLE 1.0 | - |
| 通信接口 | UART | - |
| 封装方式 | 贴片式 | - |
| FLASH | 512KB | - |
| RAM | 160KB | - |
| 内核 | RISC-V | - |
| 外形尺寸（IPEX） | 19.2*18mm | 对应 E105-BS21X 模块，公差范围±0.2mm |
| 外形尺寸（PCB） | 25.5*18mm | 对应 E105-BS21 模块，公差范围±0.2mm |
| 天线接口 | IPEX | 等效阻抗约 50Ω，对应 E105-BS21X 模块 |
| 天线接口 | PCB | 等效阻抗约 50Ω，对应 E105-BS21 模块 |
| 引脚序号 | 名称 | 功能 | 备注 |
| 1 | GND | 模块 GND | |
| 2 | GPIO26 | I/0 | 通用 IO 口 |
| 3 | GPIO25 | I/0 | 通用 IO 口 |
| 4 | GPIO27 | I/0 | 通用 IO 口 |
| 5 | GPIO28 | I/0 | 通用 IO 口 |
| 6 | GPIO29 | I/0 | 通用 IO 口 |
| 7 | GPIO30 | I/0 | 通用 IO 口 |
| 8 | GPIO31 | I/0 | 通用 IO 口 |
| 9 | NC | ||
| 10 | NC | ||
| 11 | GND | 模块 GND | |
| 12 | VDD | 电源输入 1.8V~3.6V | |
| 13 | GND | 模块 GND | |
| 14 | GPIO2 | I/0 | 通用 IO 口 |
| 15 | GPIO3 | I/0 | 通用 IO 口 |
| 16 | GPIO4 | I/0 | 通用 IO 口 |
| 17 | GPIO5 | I/0 | 通用 IO 口 |
| 18 | GPIO6 | I/0 | 通用 IO 口 |
| 19 | GPIO9 | I/0 | 通用 IO 口 |
| 20 | GPIO10 | I/0 | 通用 IO 口 |
| 21 | GPIO11 | I/0 | 通用 IO 口 |
| 22 | USB- | USB 负极 | |
| 23 | USB+ | USB 正极 | |
| 24 | GPIO12 | I/0 | 通用 IO 口 |
| 25 | GPIO13 | I/0 | 通用 IO 口 |
| 26 | GPIO14 | I/0 | 通用 IO 口 |
| 27 | GND | 模块 GND | |
| 28 | GPIO15 | I/0 | 通用 IO 口 |
| 29 | GPIO16 | I/0 | 通用 IO 口 |
| 30 | GPIO17 | I/0 | 通用 IO 口 |
| 31 | GPIO18 | I/0 | 通用 IO 口 |
| 32 | GPIO19 | I/0 | 通讯串口 RXD |
| 33 | GPIO20 | I/0 | 通讯串口 TXD |
| 34 | SWCLK | 调试引脚 | |
| 35 | SWDIO | 调试引脚 | |
| 36 | GPIO22 | I/0 | 通用 IO 口 |
| 37 | GPIO23 | I/0 | 通用 IO 口 |
| 38 | GPIO24 | I/0 | 通用 IO 口 |
| 39 | RESET | I | 复位引脚，不可悬空，拉低 10ms 复位，可用于深度休眠唤醒 |
| 40 | GND | 模块 GND |
