当前位置: 首页 >产品中心 >数传电台>导轨式>E95-DTU/E96-DTU(433Lxx-xxx)

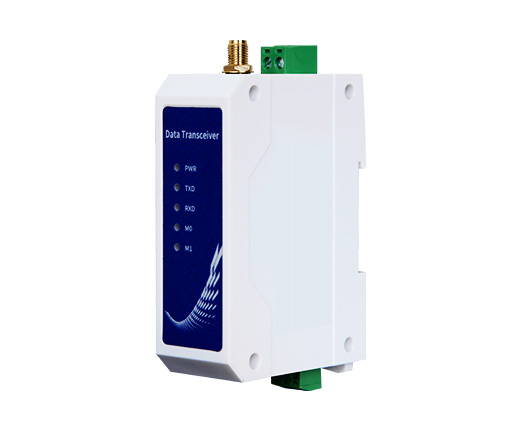

E95-DTU/E96-DTU(433Lxx-xxx) 无线数传电台

接口类型:RS485/RS232

发射功率:20/30dBm

通信距离:3/8km

产品尺寸:92*66*30mm 产品重量:95±5g

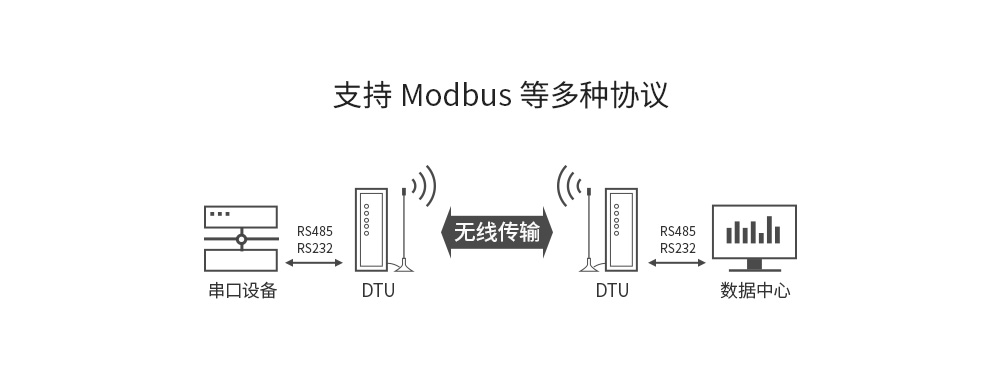

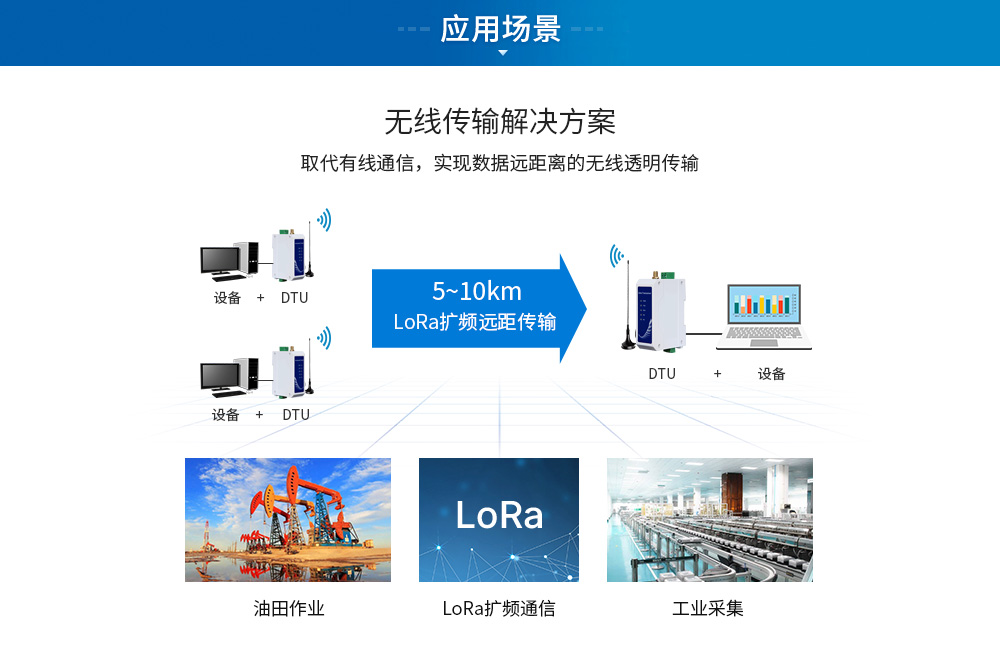

产品简介:无线数传电台采用军工级LoRa调制技术,具有多种传输方式,工作在(410~441MHz)频段,数传电台提供透明RS485/RS232接口,导轨式安装结构,支持AC85~265V/DC8~28V电压输入。LoRa扩频技术将带来更远的通讯距离,更强的抗干扰能力。

温馨提示:该产品老版本已停产,点击“样品购买”购买升级版,停产商品批量可发起生产。

01
02
03
04
E95 DTU E96 DTU-导轨安装11
E95_04
13
14
15
16_01
16_02
16_03
17

型号规格

型号规格工作频率发射功率参考距离规格特性推荐应用场景
Hzdbmkm
E95-DTU/E96-DTU(433Lxxx)410~441M20/303/8LoRa 扩频抗干扰适用于距离远、易受干扰的环境


通用规格参数

序号项目规格说明
1产品尺寸92*66*30 mm详见安装尺寸
2产品重量95g重量公差 5g
3工作温度-40℃~+85℃满足工业级使用需求
4电压范围

AC  85~265V

DC  8~28V

建议使用 AC 220V 或DC 12V
6通讯接口RS485/RS2323.81 接线端子
7波特率出厂默认9600波特率范围 1200~115200
8地址码出厂默认 0共计 65536 个地址码可设置


  频率范围及信道数

型号规格默认频率频段范围信道间隔信道数
HzHzHz
E95-DTU/E96-DTU(433Lxxx)
433M410~441M1M32,半双工


  电流参数

型号规格发射电流 mA 守候电流 mA
12V 24V12V24V
E95-DTU/E96-DTU(433Lxxx)
4526107

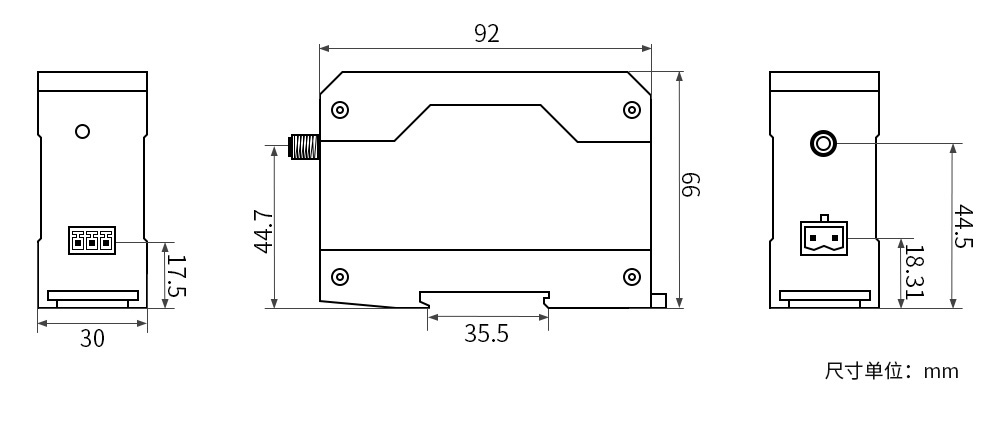

E95-尺寸图1

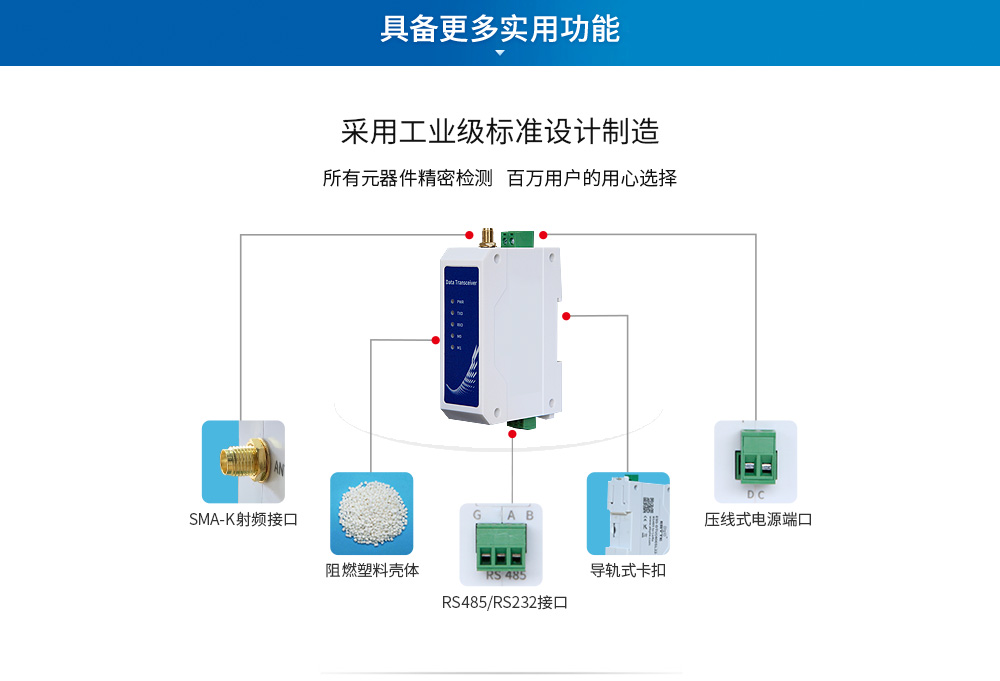

脚号
名称功能说明

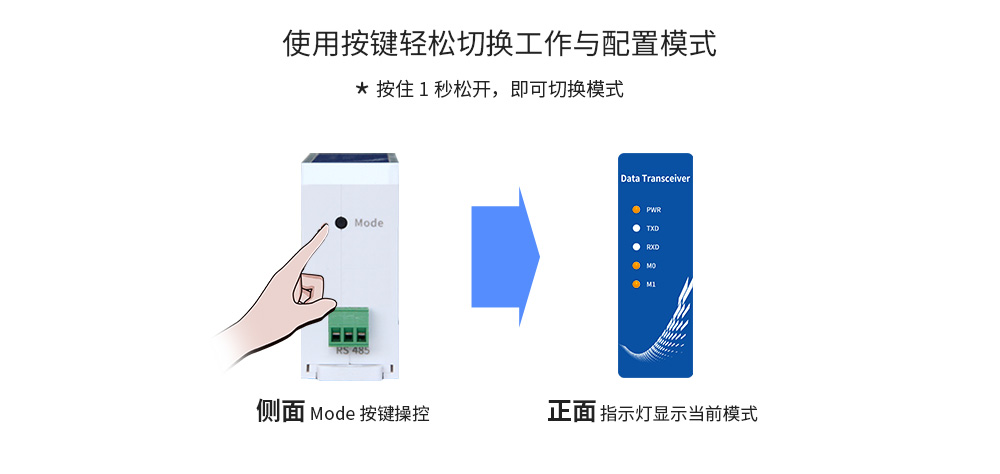

1Mode
模式切换按钮
工作模式切换控制
2ANT射频接口
SMA-K,外螺纹内孔
3AC/DC电源接口
交流/直流电源输入端口,压线式端口
4RS485/RS232RS485/RS232 通信端口
标准 RS-485/RS-232 接口
5PWR电源指示灯
电源接通时点亮
6TXD发送指示灯发送数据时闪烁
7RXD接收指示灯接收数据时闪烁
8MO模式指示灯工作模式指示灯
9M1模式指示灯工作模式指示灯


       在线购买
      该产品已下架,批量可发起生产。


       批量采购/定制产品
    【销售专线】:4000-330-990         7x24小时销售服务热线
    【联系邮箱】:sales@cdebyte.com


       技术咨询
    【在线提交】:http://www.ebyte.com/apple-technology.aspx
    【联系邮箱】:support@cdebyte.com


           技术应用
   >      LORA MESH网络拓扑结构通信原理详解
   >      LoRa MESH网络:一种高效、可靠、低功耗的物联网通讯方案
   >      LoRa MESH网络技术详解
   >      亿佰特E52系列LoRa MESH组网模块产品功能特点简介
   >      无线模块是什么?它的作用是什么?
   >      无线数传模块在工业领域中的优势
   >      LoRa无线技术将为物联网创新应用带来新机遇
   >      lora扩频技术增加无线模块传输距离详解
   >      Lora无线技术通信原理及优缺点
   >      LoRa与ZigBee无线通信技术全面分析
   >      LORA无线通信技术浅析
   >      LoRa无线收发通信技术详解
   >      为什么都喜欢用LoRa无线通信技术?
   >      LoRa无线技术在物联网应用发展
   >      LoRaWAN无线技术存在的四大缺陷
   >      LoRa扩频技术原理详解
   >      LoRa无线技术芯片组
   >      LoRa与NB-IoT物联网应用对比方案
   >      LoRa无线技术解析
   >      无线模块为智慧畜牧养殖场景提供解决方案
   >      lora无线技术近几年发展的具体介绍
   >      LoRa是怎样实现定位的
   >      深度解析LoRa和LoRaWAN无线通信技术的区别
   >      LoRaWAN无线通信技术的8个优势
   >      基于SX1262/78/76芯片lora模块对比分析以及选型指南
   >      LoRa无线技术实现智能化工业应用管理
   >      基于lora模块的共享按摩椅物联网应用案例原理
   >      LoRa Basics技术物联网应用案例详解
   >      SX1280芯片远距离LoRa无线通信模块设计
   >      LoRa模块在无线抄表上的应用
   >      亿佰特SX1262芯片lora模块在智能家居、智能抄表物联网应用
           常见问题
   ★      问:电台不带AUX引脚,如何判断数据已经发送完了?
            答:无法判断,除了看TX灯。
   ★      问:可否通过现有的软件设置发射启动时间,测的从串口给数据到空口出来延时大概是在100ms左右,有时更高。
            答:现有软件不能设置,延时跟空速,数据量等有关。
   ★      问:请问网络ID和扩频因子都能设置吗?
            答:扩频因子根据选择的空速自动设置;地址可设置,扩频因子不能设。
   ★      问:电脑端连的232接口,设备端连的485接口,数据无法通信。
            答:先使用电脑直接通讯测试模块是否通讯正常,请先检测设置参数是否正确。
  ★      问:电台在正常工作情况下,一直发送数据,有没有时间限制或者要求?
            答:512字节的缓冲区,不能超过缓冲区,2天的老化测试时间。
  ★      问:E90-DTU请帮忙看看: How E90 works是怎么回事?
            答:E90使用方法和其他电台使用方法一致,只是分包长度变长了而已;不支持mesh组网,要组网只能以轮询点对点方式。
  ★      问:测试的DTU和PLC通信失败,请问该怎么处理呢?
            答:1、确认我们模块正常通信;2、确认RS485接线正确确认PLC;3、设置参数和我们模块参数一致。
