工作电压：3.3V
串口波特率：2400～3.9M bps
封装方式：LQFP100
产品尺寸：14*14mm 产品重量：1g±0.1g

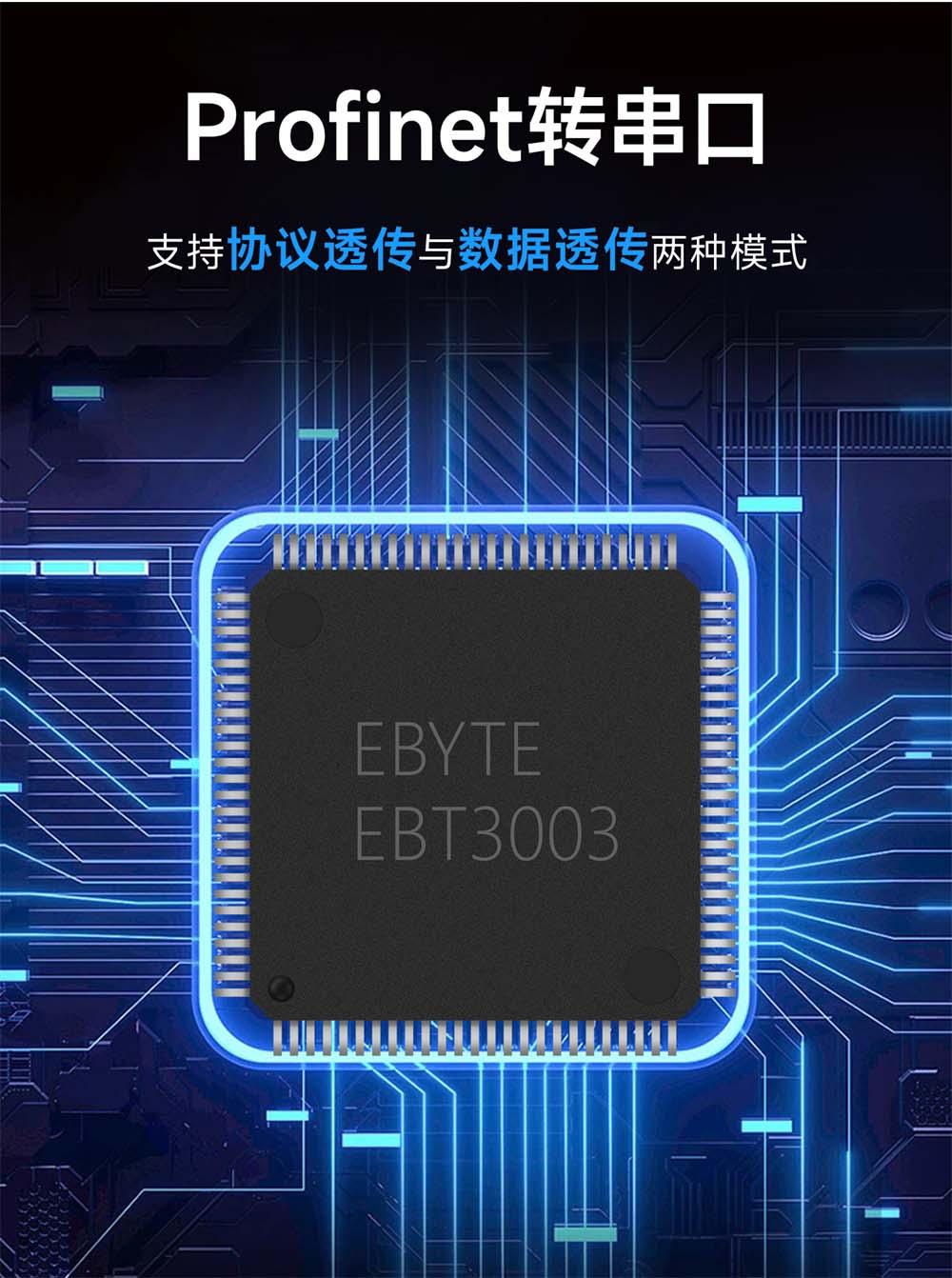

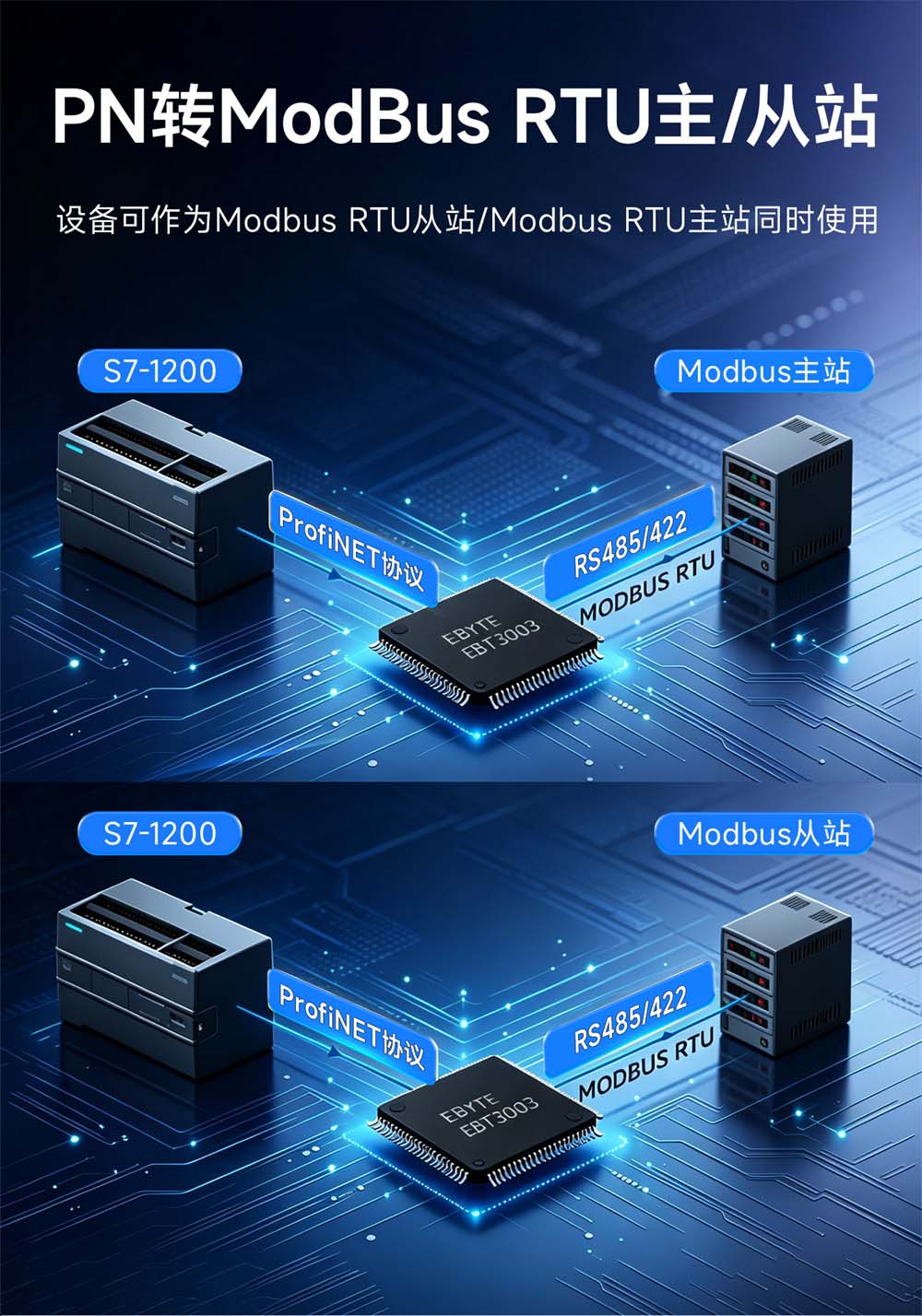

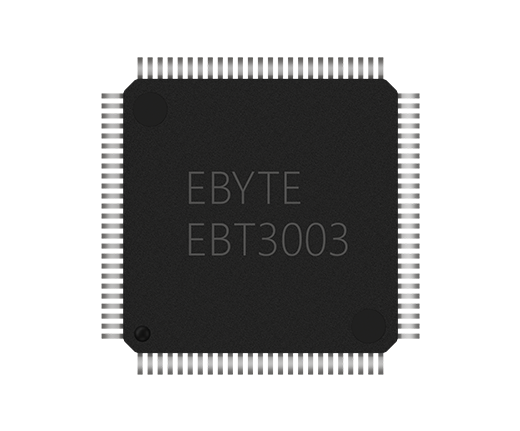

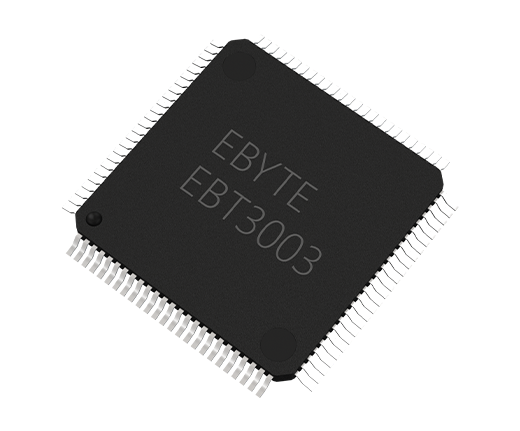

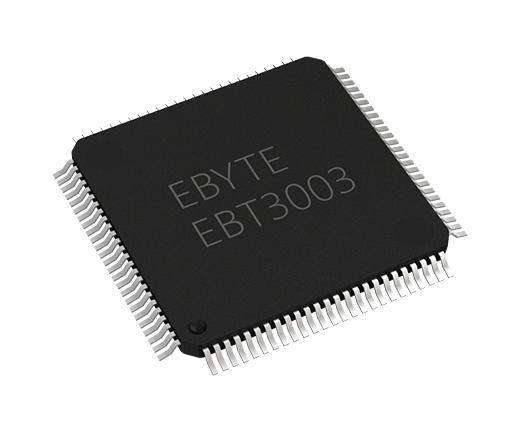

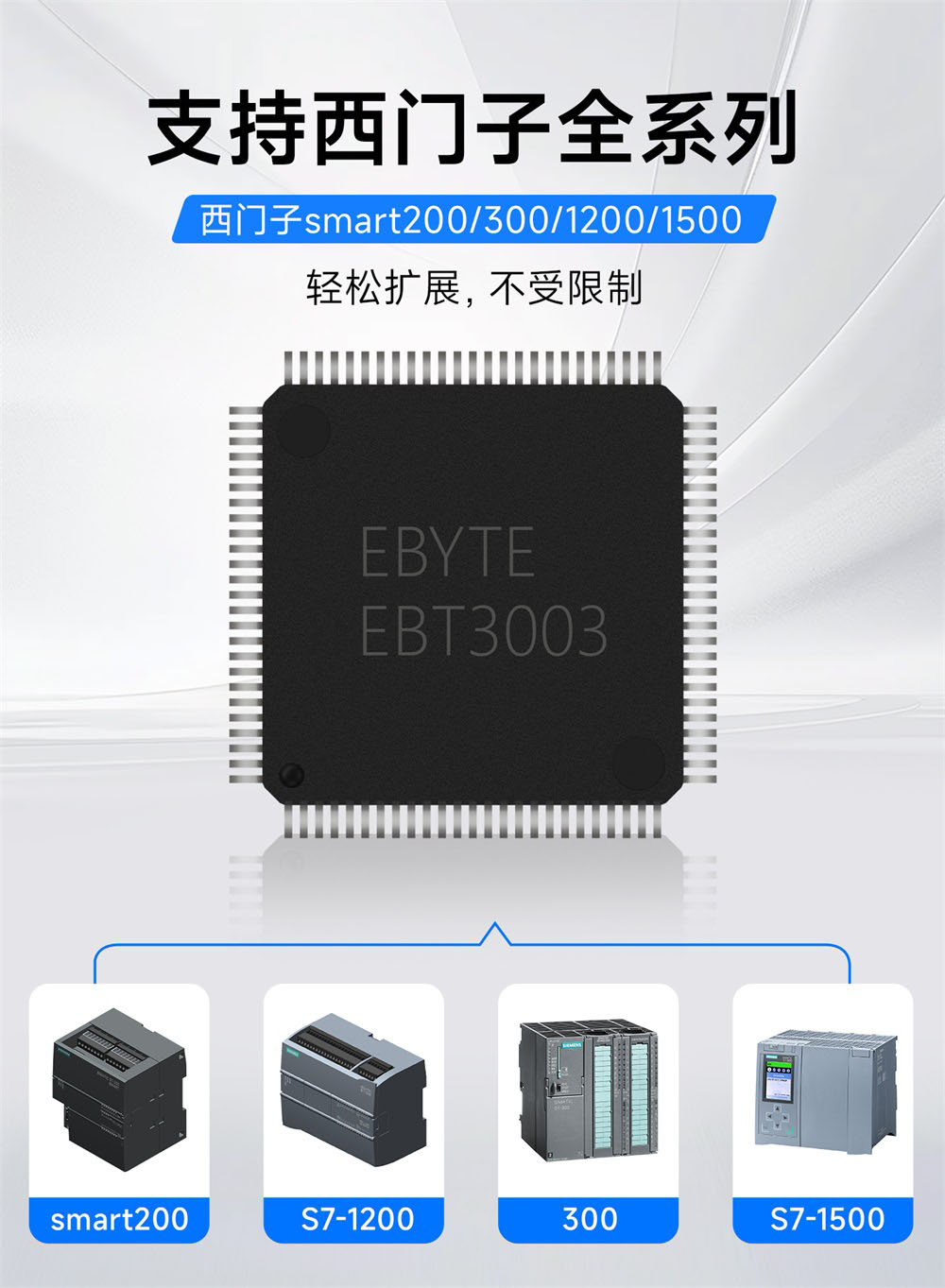

产品简介：EBT3003芯片，是一款专为工业通信设计的Profinet芯片。该芯片支持Profinet转Modbus主站、Profinet转Modbus从站、Profinet转串口与Profinet IO功能。使用GSD文件进行集成，免代码读取，可以快速设置数据并将其传输到PLC中。所有Modbus命令以模块形式加载，Profinet、Modbus间的内存映射关系直观，可在STEP 7或博途软件中查询。可加载状态字节查询Modbus设备的连接状态，实时监控设备状态。
| 类别 | 名称 | 参数 |
| 电源 | 工作电压 | 3.3V±0.2V |
| 工作电流 | 峰值: 86mA | |
| 待机: 83mA | ||
| 通讯电平 | 3.3V | |
| 封装 | 封装 | LQFP100 |
| 网络参数 | 通讯协议 | 标准Profinet协议（RT） |
| 最高通讯周期 | 4ms | |
| 通讯带宽 | 10/100M自适应 | |
| 串口参数 | 通讯协议 | 标准Modbus RTU协议 |
| 波特率 | 2400~3.9M bps | |
| 通讯格式 | 数据位: 8 Bits | |
| 停止位: 1/2 Bits（默认1） | ||
| 校验: None/Odd/Even（默认None） | ||
| 工作环境 | 工作温湿度 | -40 ~ +85℃、5% ~ 95%RH（无凝露） |
| 存储温湿度 | -40 ~ +105℃、5% ~ 95%RH（无凝露） | |

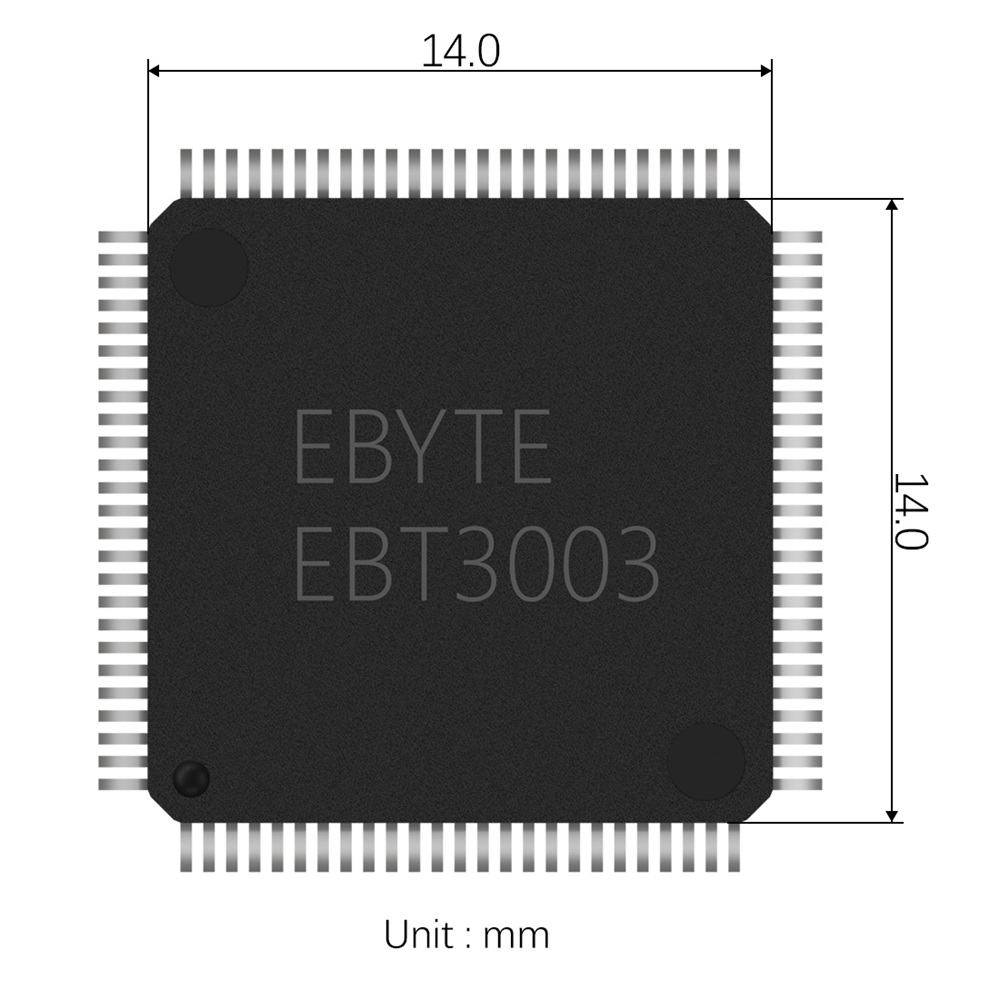

| 其他 | 产品尺寸 | 14.0mm * 14.0mm * 1.4mm（长宽高） |
| 产品重量 | 1 ± 0.1 g |

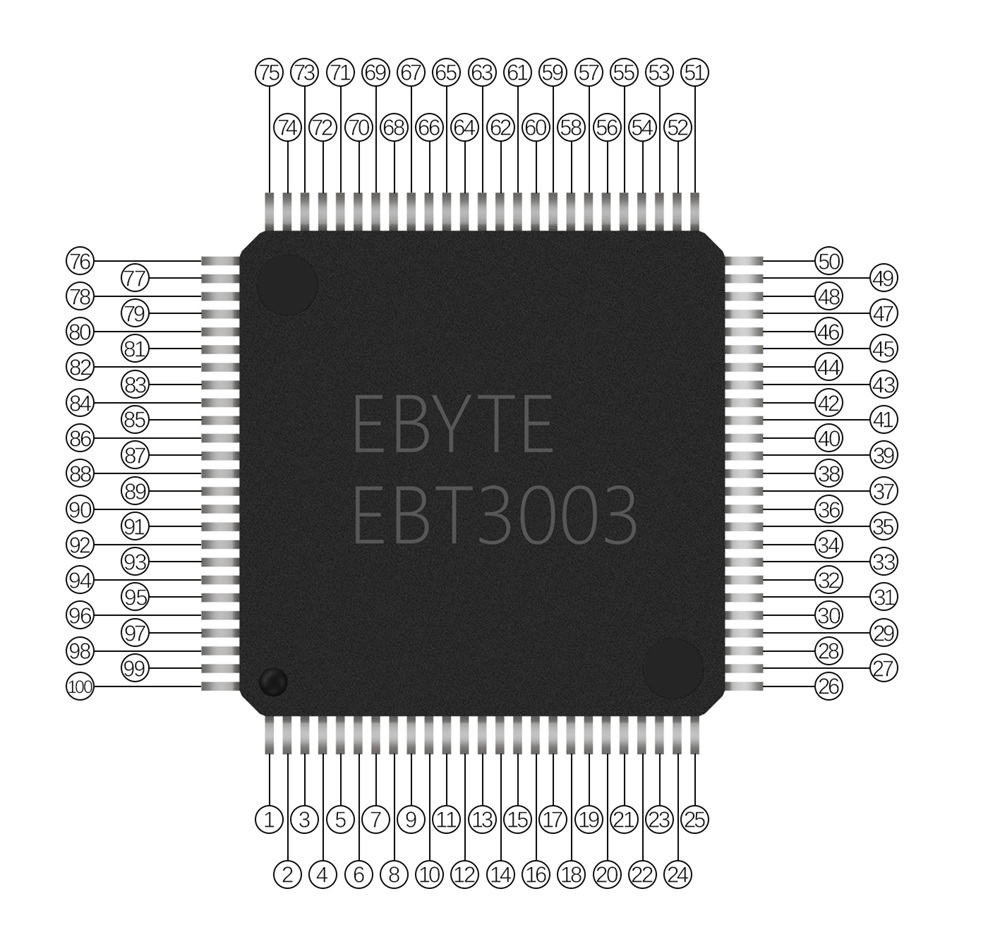

| 序号 | 引脚丝印 | 描述 |
| 1 | RESTORE | 软件重启引脚，内部弱上拉，低电平持续＜2s重启设备 低电平5-10设备恢复出厂设置并重启，上电时拉低进入固件升级模式； |
| 2 | NC | 悬空 |
| 3 | ERR-LED | （Modbus）通讯错误指示灯，拉低：Moodbus（串口接收）通讯异常；置高：Moodbus通讯正常；软件控制闪烁指示灯时，与SYS同时闪烁 |
| 4 | TXD-LED | 串口 1 有数据发送时快闪，默认输出高电平，发送数据时输出 10Hz 方波 |
| 5 | SYS-LED | 系统（PN连接）灯，拉低：profinet建立连接，置高：profinet未建立连接；软件控制闪烁指示灯时，与ERR同时闪烁 |
| 6 | VBAT | 电池供电，无低功耗，直接与电源连接 |
| 7 | RXD-LED | 串口 1 有数据接收时快闪，默认输出高电平，接收数据时输出 10Hz 方波 |
| 8 | OSC32IN | 32.768KHZ 晶振输入 |
| 9 | OSC32OUT | 32.768KHZ 晶振输出 |
| 10 | VSS_5 | 公共接地端，电源负端输入 |
| 11 | VDD_5 | 电源正输入，支持 3.3V 输入 |
| 12 | OSC-IN | 8MHZ 晶振输入 |
| 13 | OSC-OUT | 8MHZ 晶振输出 |
| 14 | NRST | 复位输出引脚，低有效 |
| 15 | NC | 悬空 |
| 16 | NC | 悬空 |
| 17 | PC2 | 串口透传模式下串口接收到错误数据后 2ms 左右拉高 PC2（格式异常、CRC校验错误等） |
| 18 | PC3 | 485 使能引脚 |
| 19 | VSSA | 公共接地端，电源负端输入 |
| 20 | VREF- | 参考电压 VREF 地 |
| 21 | VREF+ | 参考电压。VREF 不能高于 VDDA |
| 22 | VDDA | 电源正输入，支持 3.3V 输入 |
| 23 | IO1 | IO1 引脚，子槽 1，支持 DI、AI、DO |
| 24 | IO2 | IO2 引脚，子槽 1，支持 DI、AI、DO |
| 25 | IO3 | IO3 引脚，子槽 1，支持 DI、AI、DO |
| 26 | IO4 | IO4 引脚，子槽 1，支持 DI、AI、DO |
| 27 | VSS_4 | 公共接地端，电源负端输入 |
| 28 | VDD_4 | 电源正输入，支持 3.3V 输入 |
| 29 | IO5 | IO5 引脚，子槽 1，支持 DI、AI、DO |
| 30 | IO6 | IO6 引脚，子槽 1，支持 DI、AI、DO |
| 31 | IO7 | IO7 引脚，子槽 1，支持 DI、AI、DO |
| 32 | IO8 | IO8 引脚，子槽 1，支持 DI、AI、DO |
| 33 | PC4 | 硬件看门狗引脚 |
| 34 | NC | 悬空 |
| 35 | NC | 悬空 |
| 36 | NC | 悬空 |
| 37 | NC | 悬空 |
| 38 | YELLOW-LED | 网口 LED ，上拉有效 |
| 39 | GREEN-LED | 网口 LED ，下拉有效 |
| 40 | VDDK | 外接 1uF 对地电容贴近芯片放置。 |
| 41 | VSS_6 | 公共接地端，电源负端输入 |
| 42 | TXP | 以太网发送 TX+信号 |
| 43 | TXN | 以太网发送 TX-信号 |
| 44 | RXP | 以太网接收 RX+信号 |
| 45 | RXN | 以太网接收 RX-信号 |
| 46 | VDD-ETH | 为 10/100M 以太网PHY供电，建议1uF～4.7uF对地电容贴近芯片放置，支持10uF但需并联0.1uF。 |
| 47 | VSS_1 | 公共接地端，电源负端输入 |
| 48 | VIO_1 | 大部分 IO 引脚输出电压，不能高于 VDD |
| 49 | NC | 悬空 |
| 50 | NC | 悬空 |
| 51 | VDD_1 | 电源正输入，支持 3.3V 输入 |
| 52 | IO9 | IO9 引脚，子槽 2，支持 DI、DO |
| 53 | IO10 | IO10 引脚，子槽 2，支持 DI、DO |
| 54 | IO11 | IO11 引脚，子槽 2，支持 DI、DO |
| 55 | IO12 | IO12 引脚，子槽 2，支持 DI、DO |
| 56 | IO13 | IO13 引脚，子槽 2，支持 DI、DO |
| 57 | IO14 | IO14 引脚，子槽 2，支持 DI、DO |
| 58 | IO15 | IO15 引脚，子槽 2，支持 DI、DO |
| 59 | IO16 | IO16 引脚，子槽 2，支持 DI、DO |
| 60 | NC | 悬空 |
| 61 | NC | 悬空 |
| 62 | NC | 悬空 |
| 63 | NC | 悬空 |
| 64 | NC | 悬空 |
| 65 | NC | 悬空 |
| 66 | IO17 | IO17 引脚，子槽 3，支持 DI、DO |
| 67 | IO18 | IO18 引脚，子槽 3，支持 DI、DO |
| 68 | NC | 悬空 |
| 69 | NC | 悬空 |
| 70 | IO19 | IO19 引脚，子槽 3，支持 DI、DO |
| 71 | IO20 | IO20 引脚，子槽 3，支持 DI、DO |
| 72 | NC | 悬空 |
| 73 | NC | 悬空 |
| 74 | VSS_2 | 公共接地端，电源负端输入 |
| 75 | VDD_2 | 电源正输入，支持 3.3V 输入 |
| 76 | NC | 悬空 |
| 77 | IO21 | IO21 引脚，子槽 3，支持 DI、DO |
| 78 | IO22 | IO22 引脚，子槽 3，支持 DI、DO |
| 79 | IO23 | IO23 引脚，子槽 3，支持 DI、DO |
| 80 | IO24 | IO24 引脚，子槽 3，支持 DI、DO |
| 81 | IO25 | IO25 引脚，子槽 4，支持 DI、DO |
| 82 | IO26 | IO26 引脚，子槽 4，支持 DI、DO |
| 83 | IO27 | IO27 引脚，子槽 4，支持 DI、DO |
| 84 | IO28 | IO28 引脚，子槽 4，支持 DI、DO |
| 85 | IO29 | IO29 引脚，子槽 4，支持 DI、DO |
| 86 | IO30 | IO30 引脚，子槽 4，支持 DI、DO |
| 87 | IO31 | IO31 引脚，子槽 4，支持 DI、DO |
| 88 | IO32 | IO32 引脚，子槽 4，支持 DI、DO |
| 89 | NC | 悬空 |
| 90 | NC | 悬空 |
| 91 | NC | 悬空 |
| 92 | NC | 悬空 |
| 93 | NC | 悬空 |
| 94 | NC | 悬空 |
| 95 | NC | 悬空 |
| 96 | NC | 悬空 |
| 97 | NC | 悬空 |
| 98 | NC | 悬空 |
| 99 | VSS_3 | 公共接地端，电源负端输入 |
| 100 | VDD_3 | 电源正输入，支持 3.3V 输入 |
| 在线购买 |
| 【亿佰特官方淘宝店】：https://detail.taobao.com |
| 【京东商城】：http://item.jd.com |
| 【官方淘宝】：https://item.taobao.com |
| 【阿里巴巴】：https://detail.1688.com |
| 批量采购/定制产品 |
| 【销售专线】：4000-330-990 7x24小时销售服务热线 |
| 【联系邮箱】：support@cdebyte.com |
| 技术咨询 |
| 【在线提交】：https://www.ebyte.com/apple-technology.html |
| 【联系邮箱】：support@cdebyte.com |

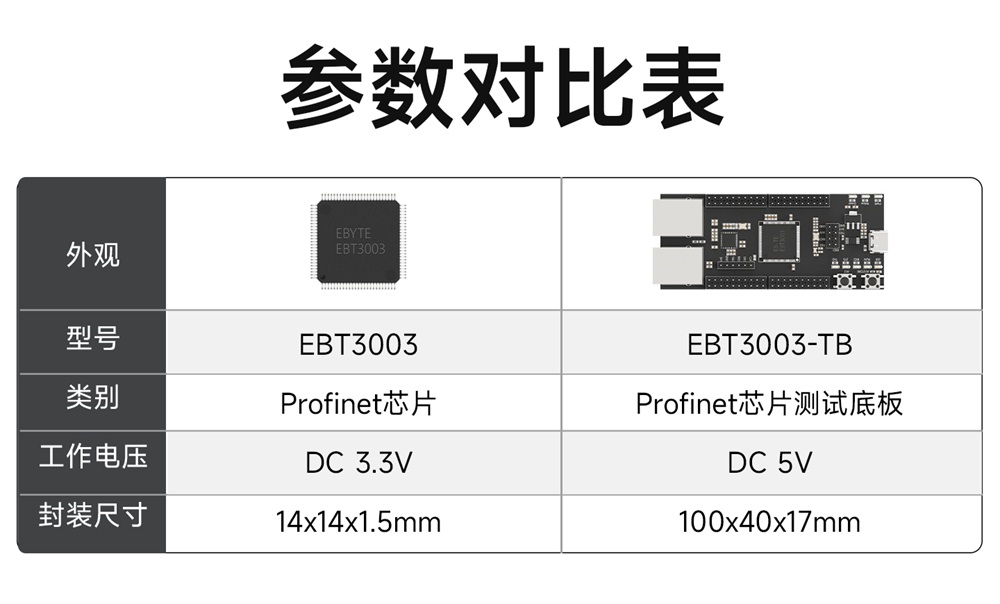

| 产品 型号 | 产品类型 | Socket连接数 | 网络协议 | 配置方式 | IP 获取方式 | 域名解析 | 产品尺寸 | 技术 手册 | 样品 购买 |
|---|---|---|---|---|---|---|---|---|---|

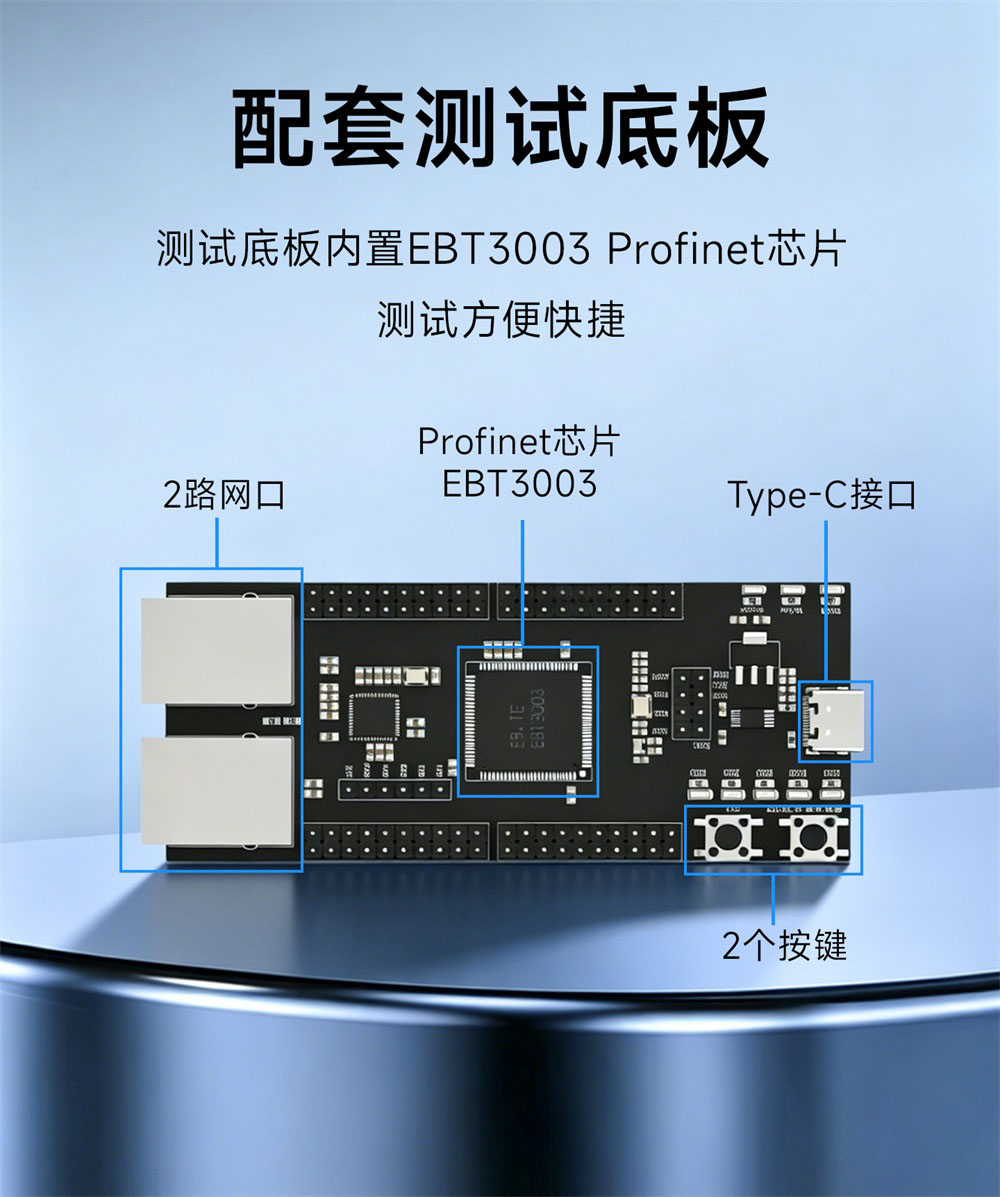

| EBT3003-TB | 测试套件 | - | 标准Profinet协议（RT） | - | - | - | 100*40 | ||
