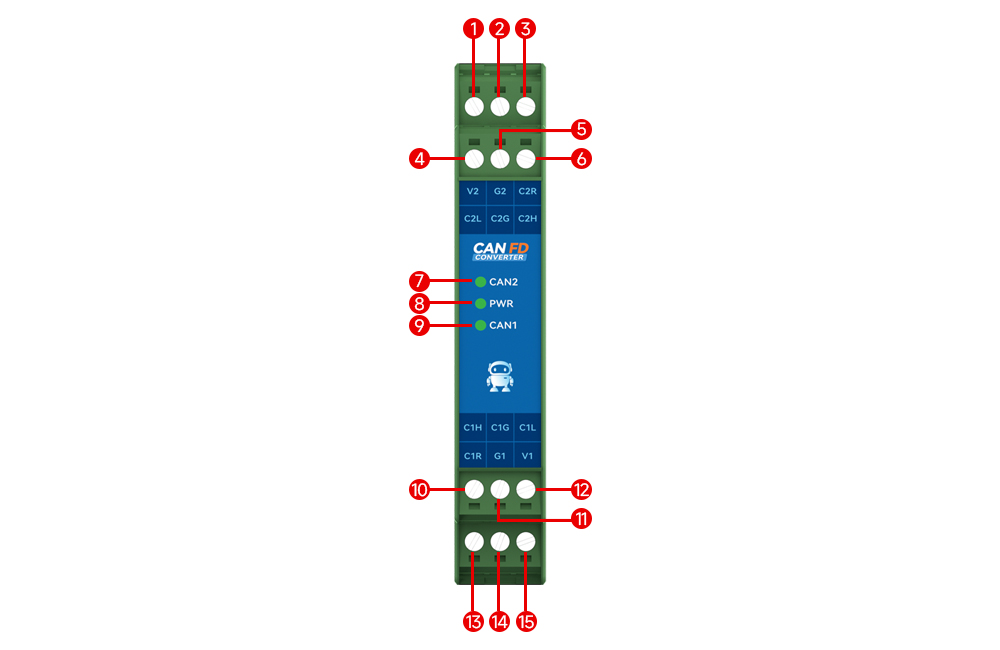

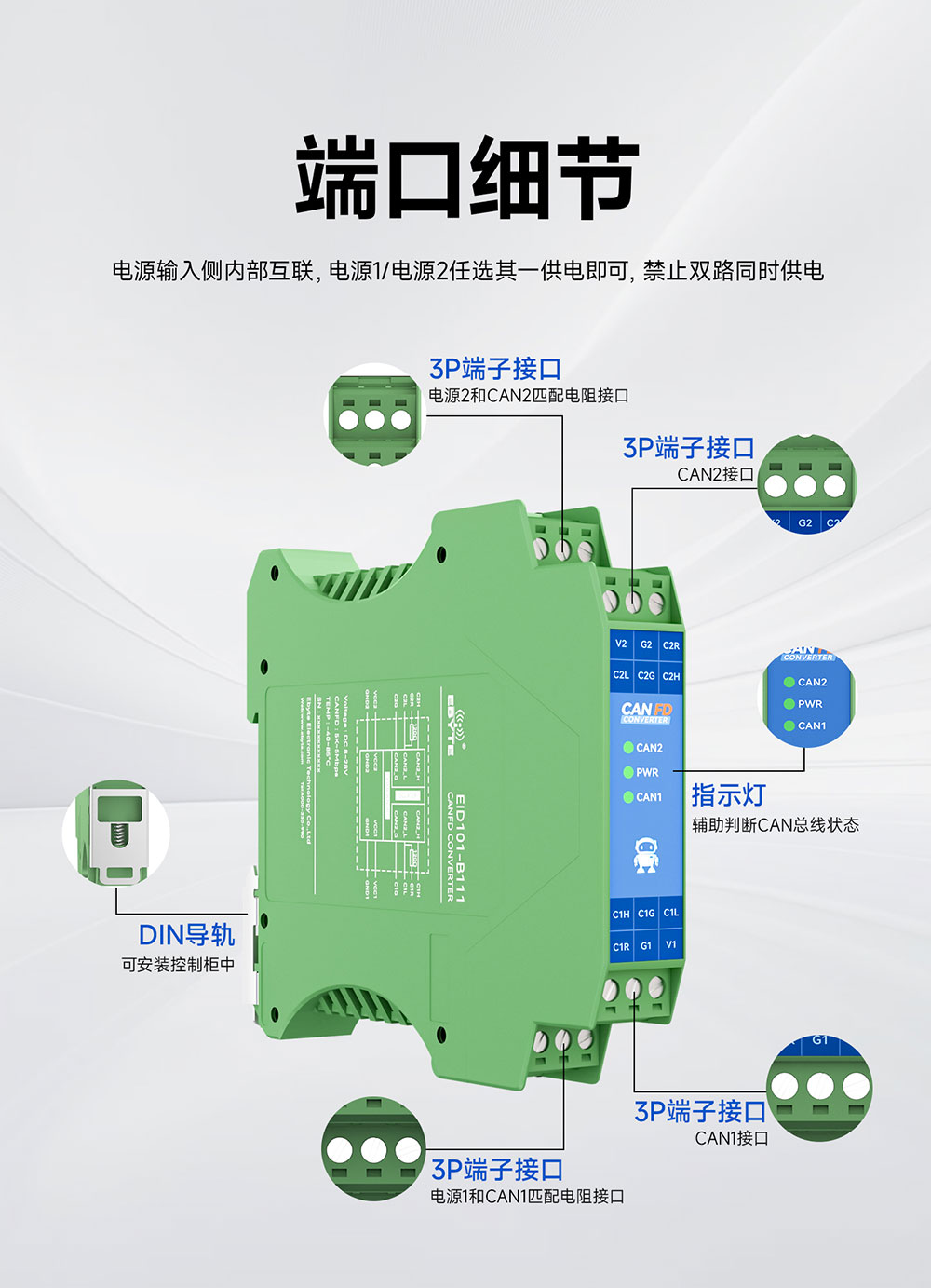

| 序号 | 引脚 | 说明 |
| 1 | VCC2 | 电源2正（DC 8-28V） 注：电源1和电源2同时只能有一个输入 |
| 2 | GND2 | 电源2负 |

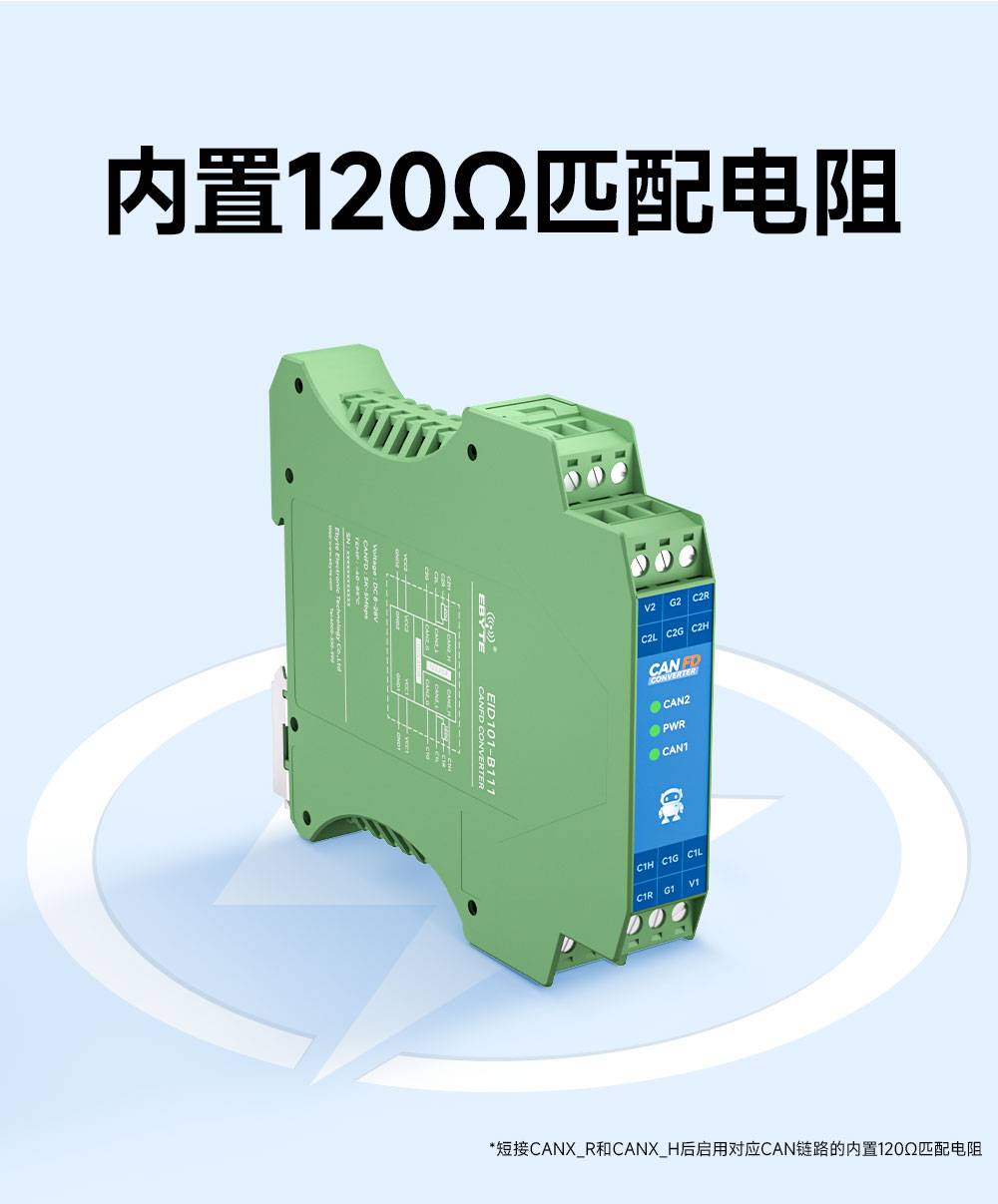

| 3 | CAN2_R | 短接CAN2_R和CAN2_H后启用CAN2的内置120Ω匹配电阻 |
| 4 | CAN2_L | CAN2通道总线低 |
| 5 | CAN2_G | CAN2通道总线地 |
| 6 | CAN2_H | CAN2通道总线高 |
| 7 | LED-CAN2 | CAN2数据指示灯：当有数据收发时闪烁（接收数据时灯较暗） |
| 8 | LED-PWR | 电源指示灯，正常常亮 |
| 9 | LED-CAN1 | CAN1数据指示灯：当有数据收发时闪烁（接收数据时灯较暗） |
| 10 | CAN1_H | CAN1通道总线高 |
| 11 | CAN1_G | CAN1通道总线地 |
| 12 | CAN1_L | CAN1通道总线低 |
| 13 | CAN1_R | 短接CAN1_R和CAN1_H后启用CAN1的内置120Ω匹配电阻 |
| 14 | GND1 | 电源1负 |
| 15 | VCC1 | 电源1正（DC 8-28V）注：电源1和电源2同时只能有一个输入 |
| 在线购买 |
| 【亿佰特官方淘宝店】：https://detail.taobao.com |
| 【京东商城】：http://item.jd.com |
| 【阿里巴巴】：https://detail.1688.com |
| 批量采购/定制产品 |
| 【销售专线】：4000-330-990 7x24小时销售服务热线 |
| 【联系邮箱】：support@cdebyte.com |
| 技术咨询 |
| 【在线提交】：https://www.ebyte.com/apple-technology.html |
| 【联系邮箱】：support@cdebyte.com |
| 产品 型号 | 接口信号 | 工作电压 | 接口方式 | 产品尺寸mm | 功能特点 | 技术 手册 | 样品 购买 |
|---|---|---|---|---|---|---|---|

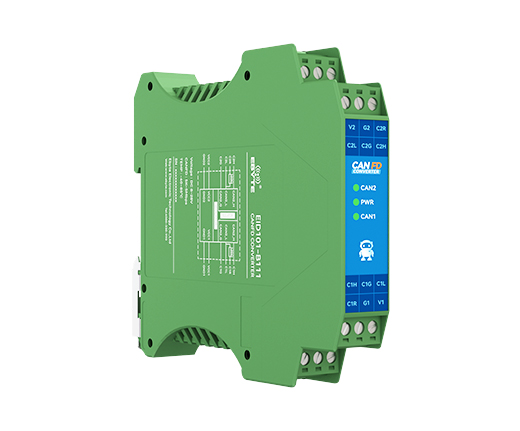

| EID101-B111 | CAN | DC 8～28V | - | 100.1*17.6*112.3 | 一转一CANFD总线隔离中继器 |
