工作频率：2.402~2.480GHz
通信距离：0.25km
产品尺寸：14*23mm
产品重量：1.2±0.1g

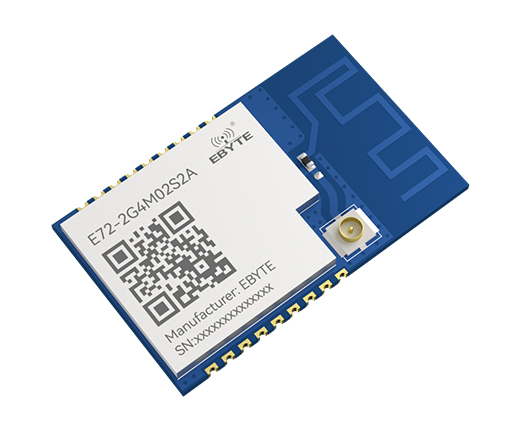

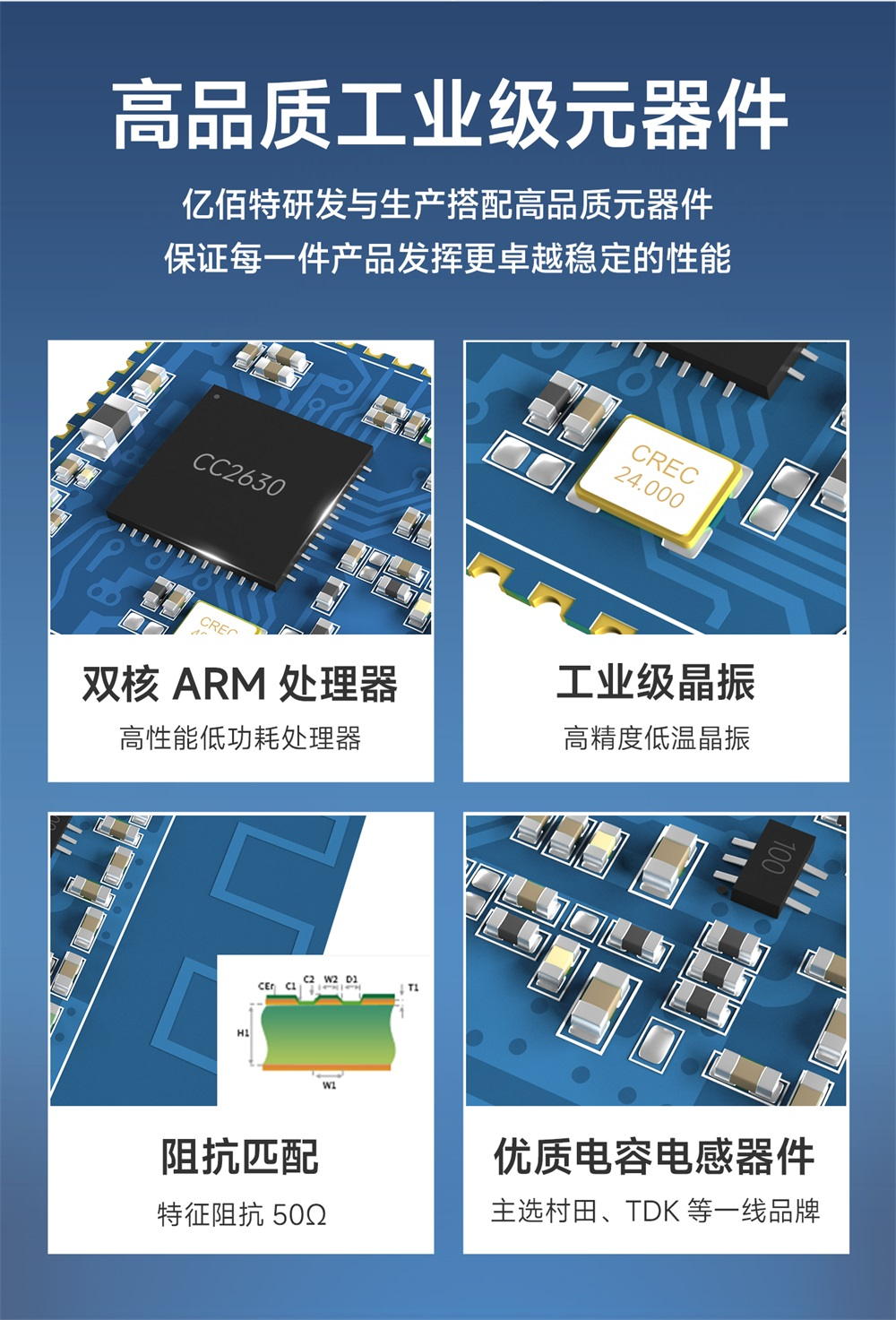

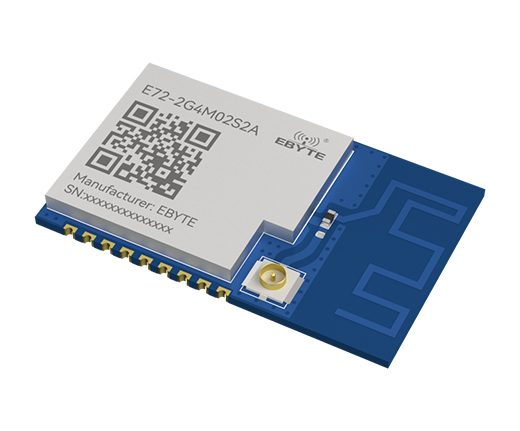

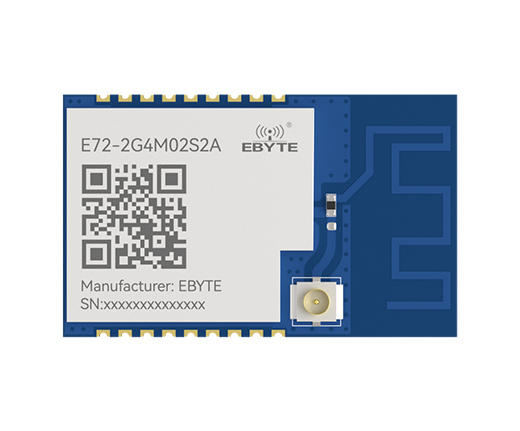

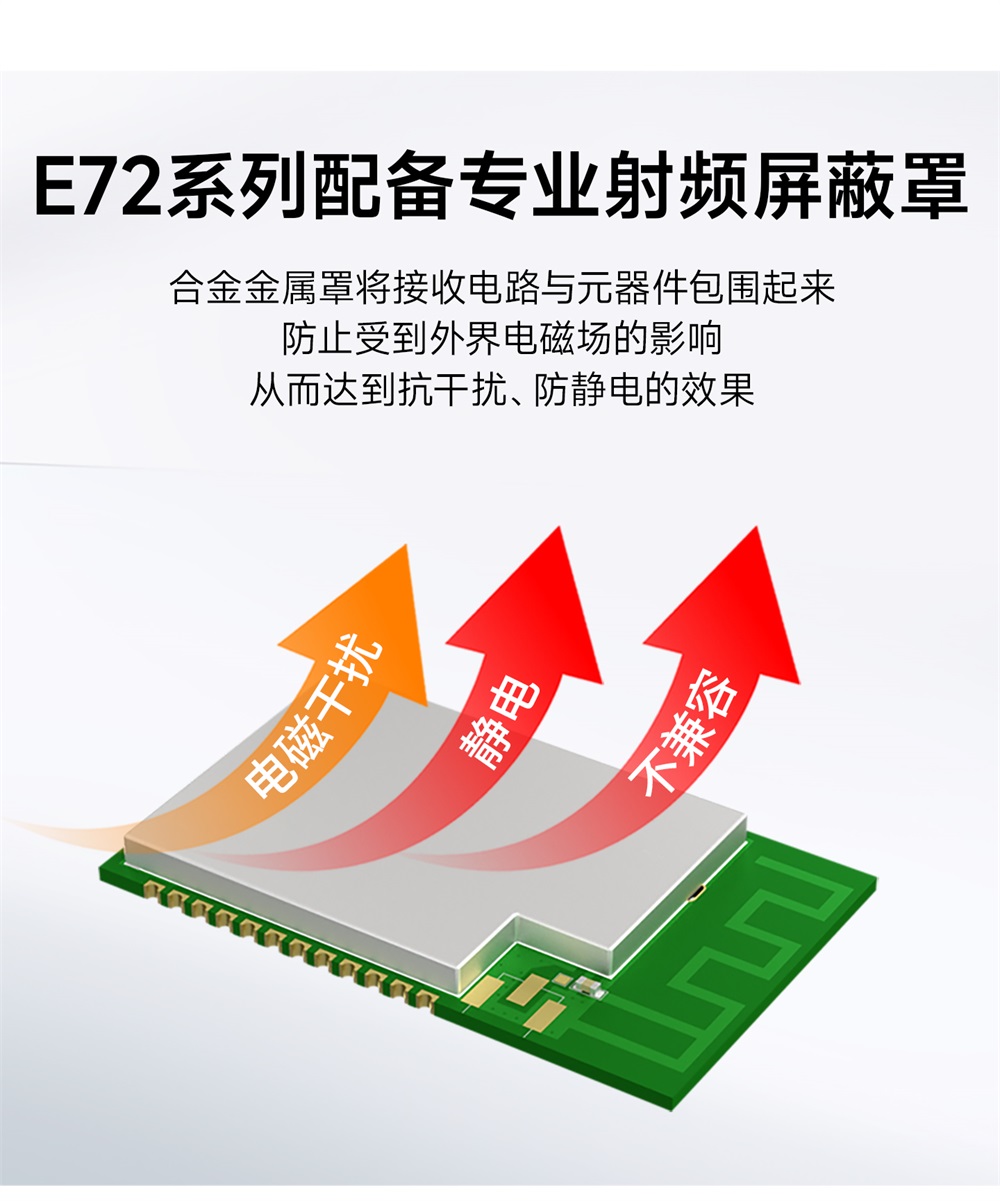

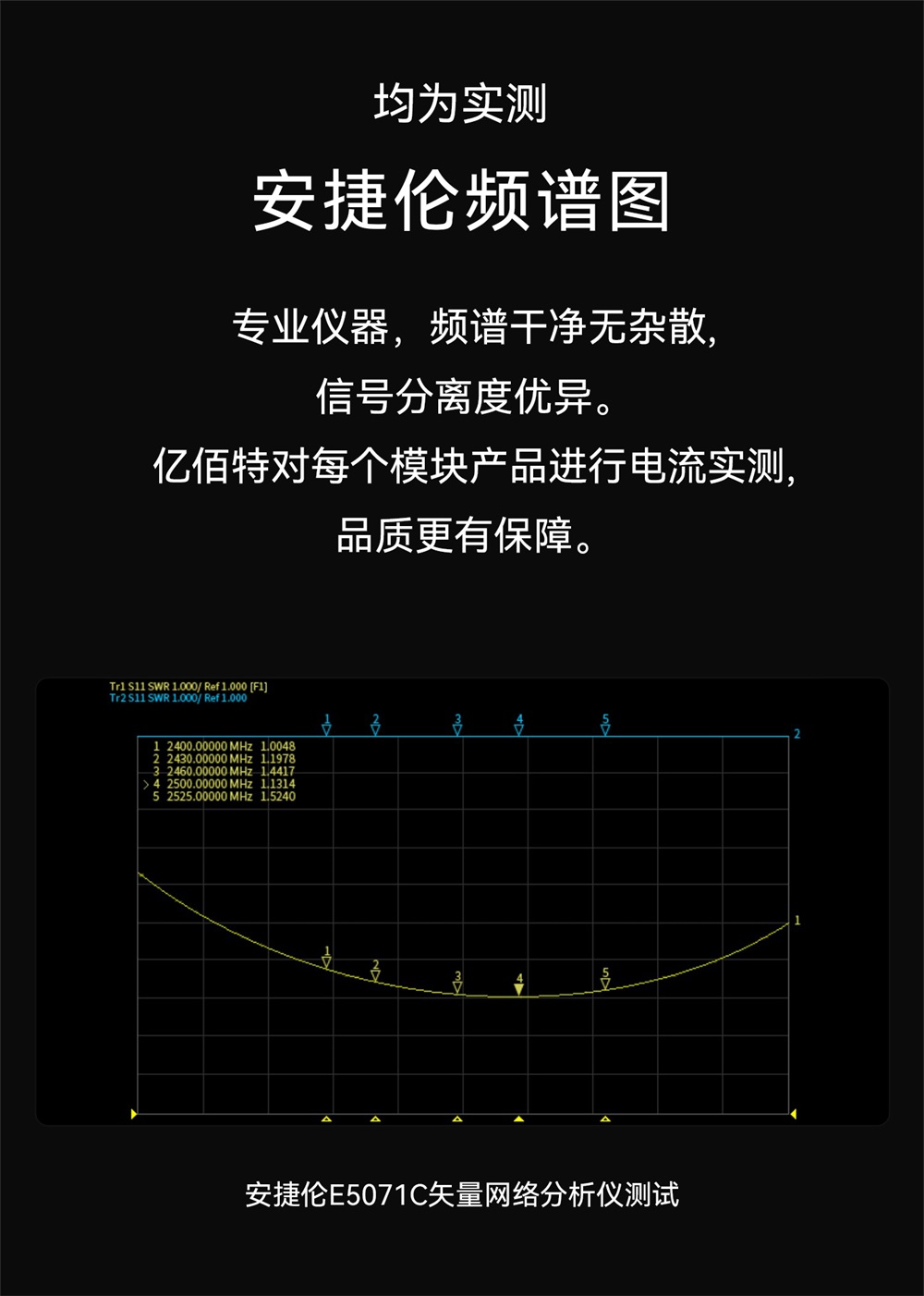

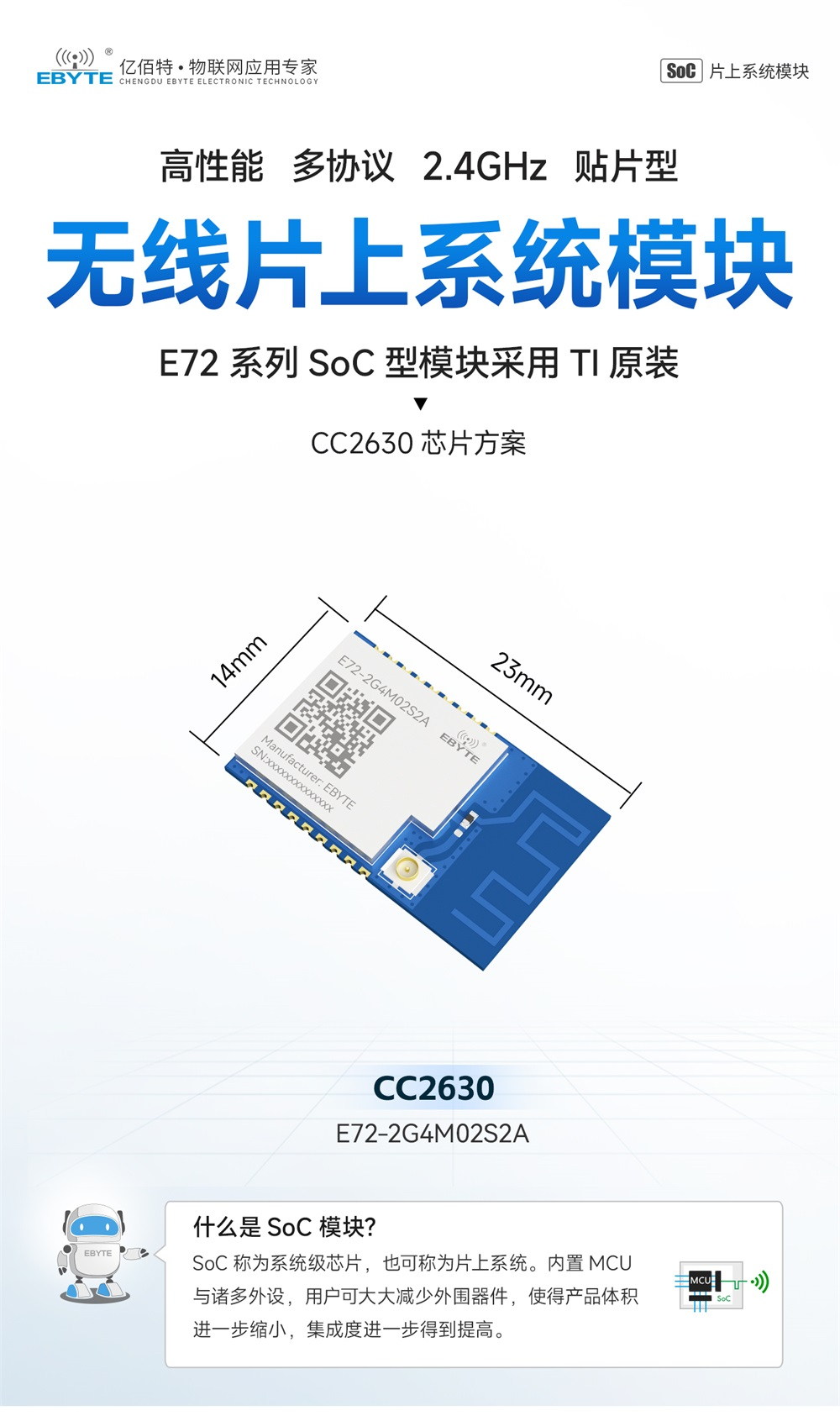

产品简介：E72-2G4M02S2A是基于美国德州仪器（TI）CC2630为核心自主研发的小体积贴片型ZigBee、6LoWPAN无线模块，采用24MHz工业级高精度低温漂晶振。CC2630芯片内部集成有128KB系统内可编程闪存、8KB缓存静态RAM(SRAM)和20KB超低泄漏SRAM，支持ZigBee、6LoWPAN无线通信协议，由于其内部具有独特的超低功耗传感器控制器，因此非常适合连接外部传感器，还适合于系统其余部分处于睡眠模式的情况下自主收集模拟和数字数据。
| 极限参数 | 性能 | 备注 | |
| 最小值 | 最大值 | ||
| 电源电压（V） | 0 | 3.8 | 超过3.8V 永久烧毁模块 |
| 阻塞功率（dBm） | - | 5 | 近距离使用烧毁概率较小 |
| 工作温度（℃） | -40 | 85 | 工业级 |
| 主要参数 | 性能 | 备注 | |||
| 最小值 | 典型值 | 最大值 | |||
| 工作电压（V） | 1.8 | 3.3 | 3.8 | ≥3.3V 可保证输出功率 | |
| 通信电平（V） | - | 3 | - | 使用5V TTL 有风险烧毁 | |
| 工作温度（℃） | -40 | - | 85 | 工业级设计 | |
| 工作频段（GHz） | 2.402 | - | 2.48 | 支持ISM 频段 | |
| 功耗 | 发射电流（mA） | - | 13.5 | - | 瞬时功耗 |
| 接收电流（mA） | - | 7.8 | - | - | |
| 休眠电流（μA） | - | 1.2 | - | 软件关断 | |
| E72-2G4M05S1A最大发射功率（dBm） | 4.6 | 5 | 5.5 | - | |
| E72-2G4M02S2A最大发射功率（dBm） | 1.5 | 2 | 2 | - | |
| 接收灵敏度（dBm） | -98.5 | -99 | -100.5 | 空中速率为250kbps | |
| 空中速率（bps） | 250k | - | 1M | 用户编程控制 | |
| 主要参数 | 描述 | 备注 |
| E72-2G4M05S1A参考距离 | 500m | 晴朗空旷，天线增益5dBi，高度2.5米，空中速率250kbps |
| E72-2G4M02S2A参考距离 | 250m | 晴朗空旷，天线增益5dBi，高度2.5米，空中速率250kbps |
| 晶振频率 | 24MHz/32.768KHz | - |
| 支持协议 | ZigBee/6LoWPAN | - |
| 封装方式 | 贴片式 | - |
| 接口方式 | 1.27mm | - |
| E72-2G4M05S1A IC全称 | CC2630F128RGZR | - |
| E72-2G4M02S2A IC全称 | CC2630F128RSM | - |
| FLASH | 128KB | - |
| RAM | 28KB | - |
| 内核 | Cortex-M3+Cortex-M0 | 双核ARM |
| E72-2G4M05S1A外形尺寸 | 17.5*28.7 mm | - |
| E72-2G4M02S2A外形尺寸 | 14.0*23.0 mm | ±0.2mm |

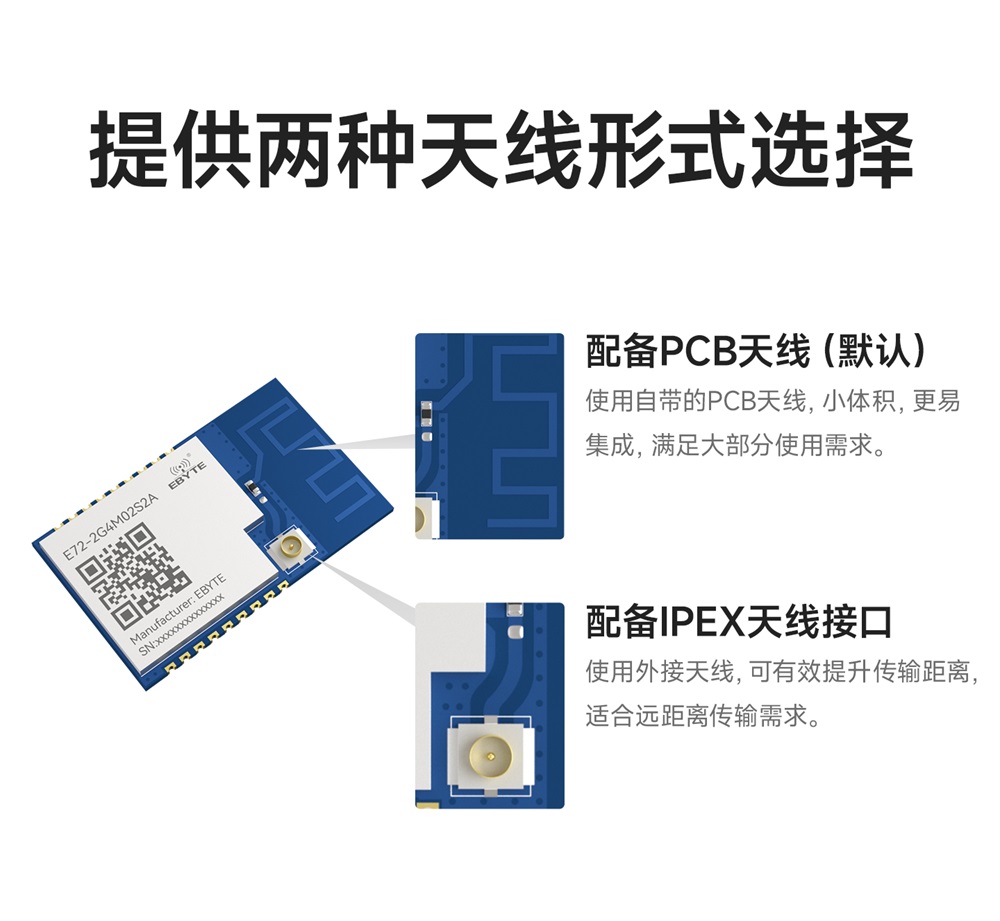

| 天线接口 | PCB/IPEX | 默认PCB天线，等效阻抗约50Ω |
| E72-2G4M05S1A重量 | 1.8g | ±0.2g |
| E72-2G4M02S2A重量 | 1.2g | ±0.2g |

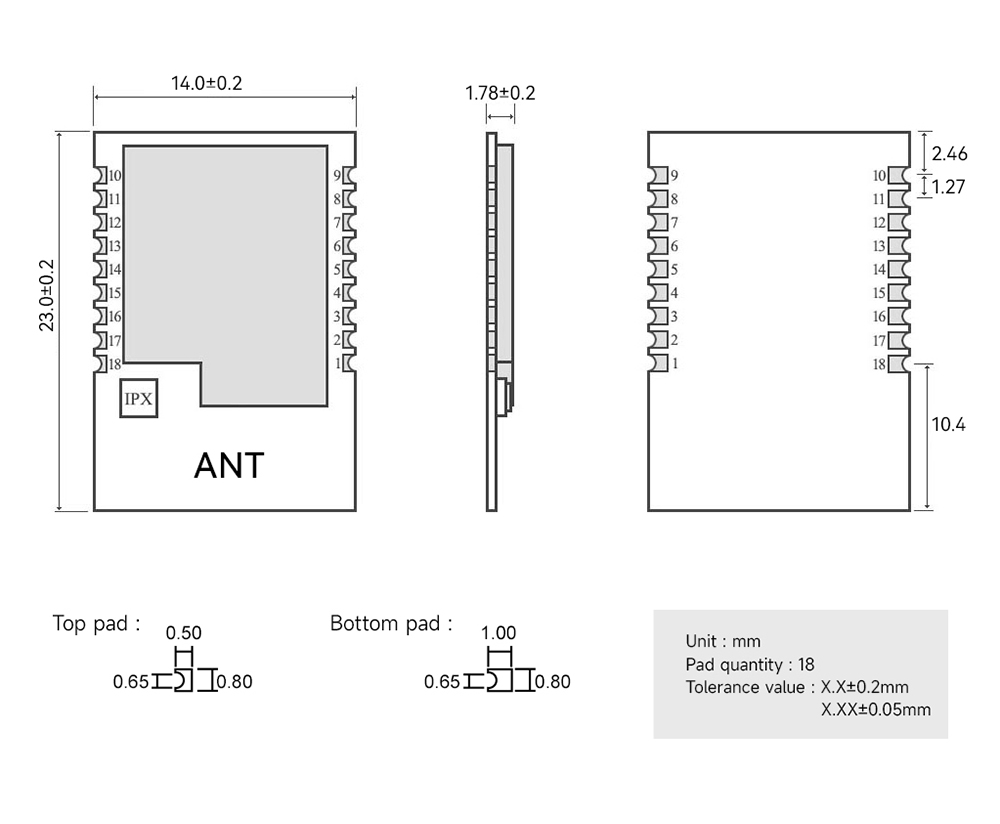

| 引脚序号 | 引脚名称 | 引脚方向 | 引脚用途 |
| 1 | GND | - | 地线，连接到电源参考地 |
| 2 | DIO_0 | 输入/输出 | 高驱动力IO口，传感器控制器（详见CC2630手册） |
| 3 | DIO_1 | 输入/输出 | 高驱动力IO口，传感器控制器（详见CC2630手册） |
| 4 | DIO_2 | 输入/输出 | 高驱动力IO口，传感器控制器（详见CC2630手册） |
| 5 | JTAG_TMS | 输入/输出 | JTAG_TMSC（详见CC2630手册） |
| 6 | JTAG_TCK | 输入/输出 | JTAG_TCKC（详见CC2630手册） |
| 7 | DIO_3 | 输入/输出 | 高驱动力IO口，JTAG_TDO（详见CC2630手册） |
| 8 | DIO_4 | 输入/输出 | 高驱动力IO口，JTAG_TDI（详见CC2630手册） |
| 9 | GND | - | 地线，连接到电源参考地 |
| 10 | nRESET | 输入 | 复位脚，低电平有效，内部有上拉（详见CC2630手册） |
| 11 | VDD | - | 电源，1.8～3.8V |
| 12 | DIO_5 | 输入/输出 | 通用IO口，传感器控制器，模数（详见CC2630手册） |
| 13 | GND | - | 地线，连接到电源参考地 |
| 14 | DIO_6 | 输入/输出 | 高驱动力IO口，传感器控制器（详见CC2630手册） |
| 15 | DIO_7 | 输入/输出 | 通用IO口，传感器控制器，模数（详见CC2630手册） |
| 16 | DIO_8 | 输入/输出 | 通用IO口，传感器控制器，模数（详见CC2630手册） |
| 17 | DIO_9 | 输入/输出 | 通用IO口，传感器控制器，模数（详见CC2630手册） |
| 18 | GND | - | 地线，连接到电源参考地 |
| 在线购买 |
| 【亿佰特官方淘宝店】：https://item.taobao.com |
| 【京东商城】：https://i-item.jd.com |
| 【官方淘宝】：https://item.taobao.com |
| 【阿里巴巴】：https://detail.1688.com |
| 批量采购/定制产品 |
| 【销售专线】：4000-330-990 7x24小时销售服务热线 |
| 【联系邮箱】：support@cdebyte.com |
| 技术咨询 |
| 【在线提交】：https://www.ebyte.com/apple-technology.html |
| 【联系邮箱】：support@cdebyte.com |
| 常见问题 |
| ★ 问：E72烧录程序是使用串口还是JATG下载? |
| 答：我们使用的工具是XDS100V3.0 JTAG接口。 |
| ★ 问：模块使用过程中严重发烫，然后就不能使用？ |
| 答：请确定供电多少伏？天线是否匹配？以上均无问题请联系客服。 |
| ★ 问：1.是否支持一主多从；2.通过串口向模块传输数据发送，那么一次传输的数据长度有没有要求，如果没有要求的话，那每个数据包的发送间隔有要求吗？3.当蓝牙模块处于透传模式下，在波特率为19200的情况下，通过串口向蓝牙模块发送数据，两个蓝牙模块之间进行通信，在什么情况下会出现丢包？ |
| 答：BT02不支持一主多从，E74可以 BT02从机向主机发送，串口波特率19200及以下可以支持连传，这时用户可以任意时候发送任意包长数据。主机向从机发送，单次最好不超过20字节。 |
| ★ 问：蓝牙模块作为主机扫描的时候，能否把扫描到的其他设备的广播数据通过串口读到？ |
| 答：没有这功能。 |
| ★ 问：E104-BT021、BT02作为从机，开启广播，手机蓝牙主动去连接，查是，过一段就，就是连不上 2、作为主机返回,看不出哪里问题了，FCF2E6ED7D7C为6字节手机蓝牙MAC。 |
| 答：1、请注意看看bond指令的说明，mac地址使用16进制发送；2、连接不上的问题，请确保手机蓝牙工作正常，可以尝试关闭手机蓝牙开关再打开。 |
| ★ 问：手册上说明是配字主从可以实现一对一，请问能否一对多或者多对一？ |
| 答：不能，只能一对一。 |
| ★ 问：模块和电脑连接，是否还需要其他的配置，还是直接就可以连接？ |
| 答：只要电脑支持4.0的，需要软件支持，可以连接。 |
| ★ 问：使用3V的電池必須在70%還會工作，就是2.1v還會工作，我測完是2.3v就不能工作，這有解嗎？ |
| 答：手册上说明了哦，必须大于2.35V才能正常工作。 |
| ★ 问：该模块支持苹果系统吗，苹果的手机应该下载什么测试软件？ |
| 答：支持，“LightBlue”和“BLE助手”都可以。 |
| ★ 问：功耗最低是多少？ |
| 答：1.6uA |
| ★ 问：视距测试多少km? |
| 答：实测可视距离为80米 |
| ★ 问：电脑本身带有蓝牙的，需要购买蓝牙芯片安装到硬件设备上去，然后通过电脑和手机的蓝牙去拦截蓝牙芯片，用E74可不可以实现这个功能？ |
| 答：E74系列产品是通过串口收发的,用我们的E74产品可以实现上述问题 |
| ★ 问：E74-2G4M02S支持手机配对使用吗? |
| 答：支持！请使用安卓手机（系统版本4.3以上）或者苹果IPHONE 4s 以上手机或具备BLE功能的Ipad，均可以与模块建立蓝牙连接，连接中没有密码配对过程。 |

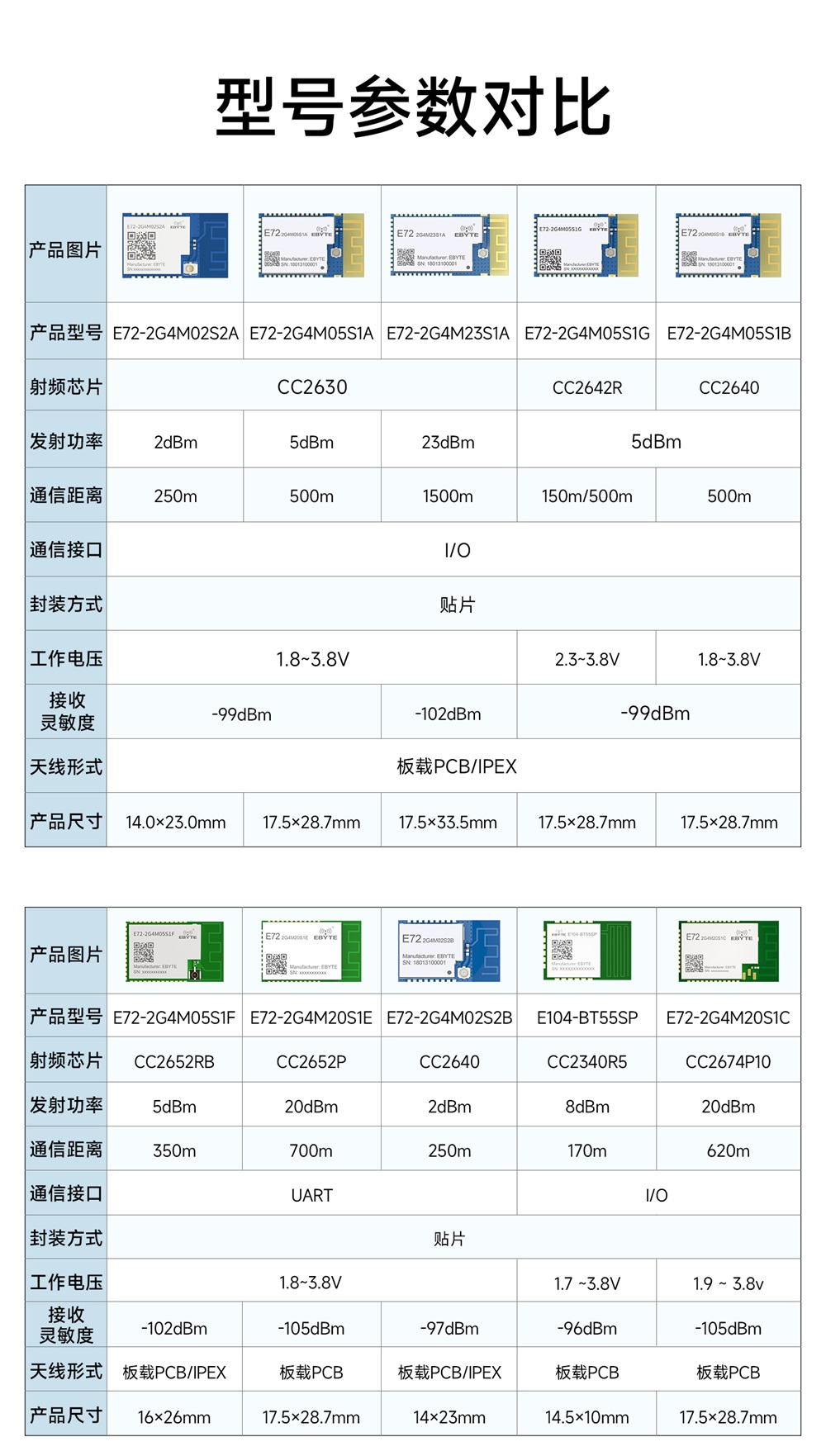

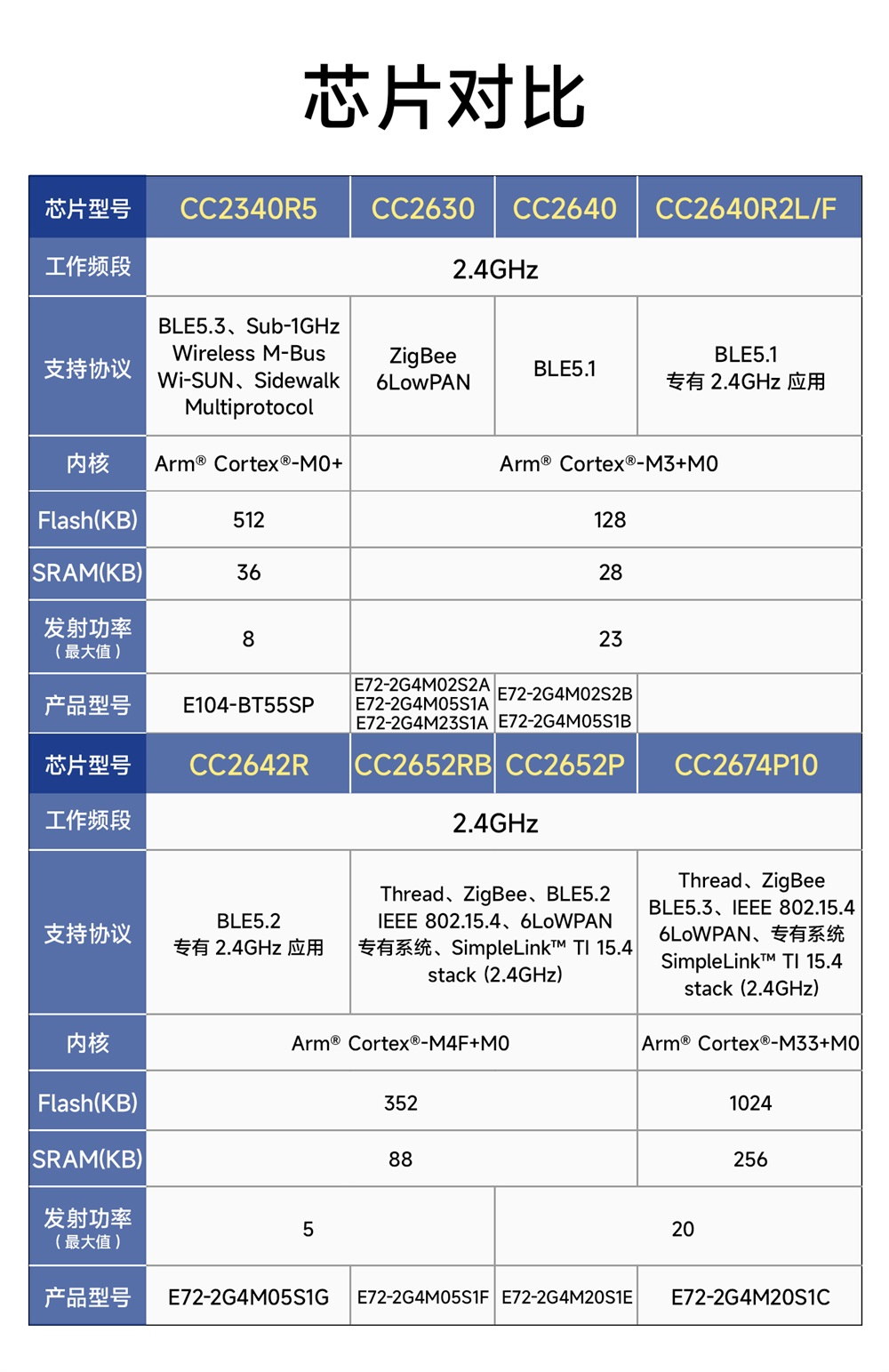

| 产品 型号 | 接口类型 | 芯片方案 | 载波频率Hz | 发射功率dBm | 测试距离km | 支持协议 | 封装形式 | 产品尺寸mm | 产品特点 | 技术 手册 | 样品 购买 |
|---|---|---|---|---|---|---|---|---|---|---|---|
