当前位置: 首页 >产品中心 >射频模块 SPI/SoC>其他>E72-2G4M20S1C

E72-2G4M20S1C 无线模块

芯片方案:CC2674P

发射功率:20dBm

通信距离:620m

产品尺寸:28.7*17.5mm

产品重量:1.9±0.1g

产品简介:E72-2G4M20S1C是基于TI生产的CC2674P10为核心自主研发的多协议2.4GHz贴片式无线片上系统模块,发射功率为20dBm,内部集成了ARM单片机及高性能无线收发器,采用工业级48MHz高精度低温漂晶振。CC2674P是非常有潜力成为未来智能家具,物联网改造,工业自动化首选的无线微控制器。由于该模块是纯硬件类SoC模块,需要用户对其编程后方可使用。

蓝牙模块E104-BT51系列串口转ble蓝牙模块

SOC无线片上系统模块
SOC无线模块参数

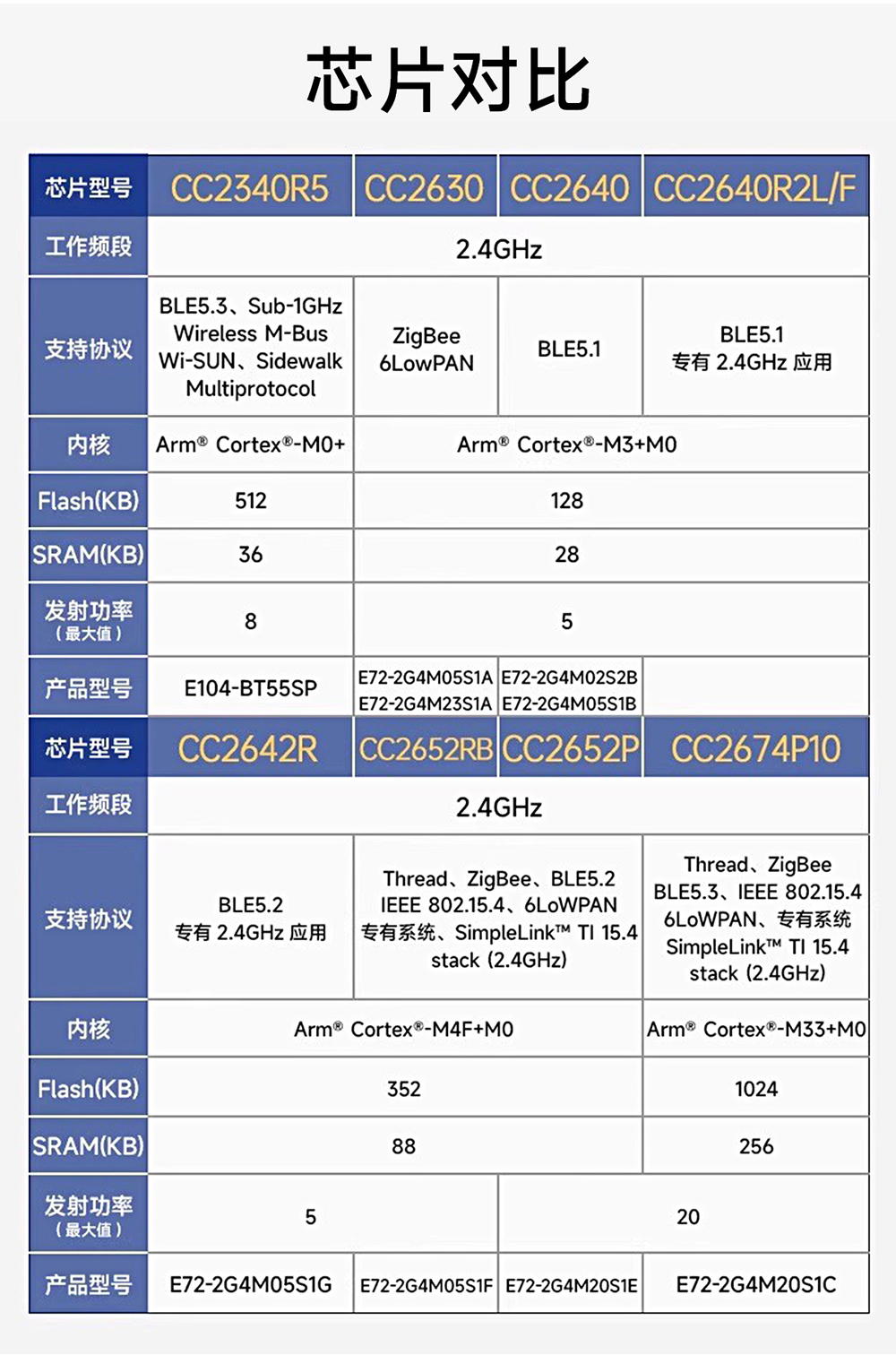

E72-2G4M20S1C无线模块芯片

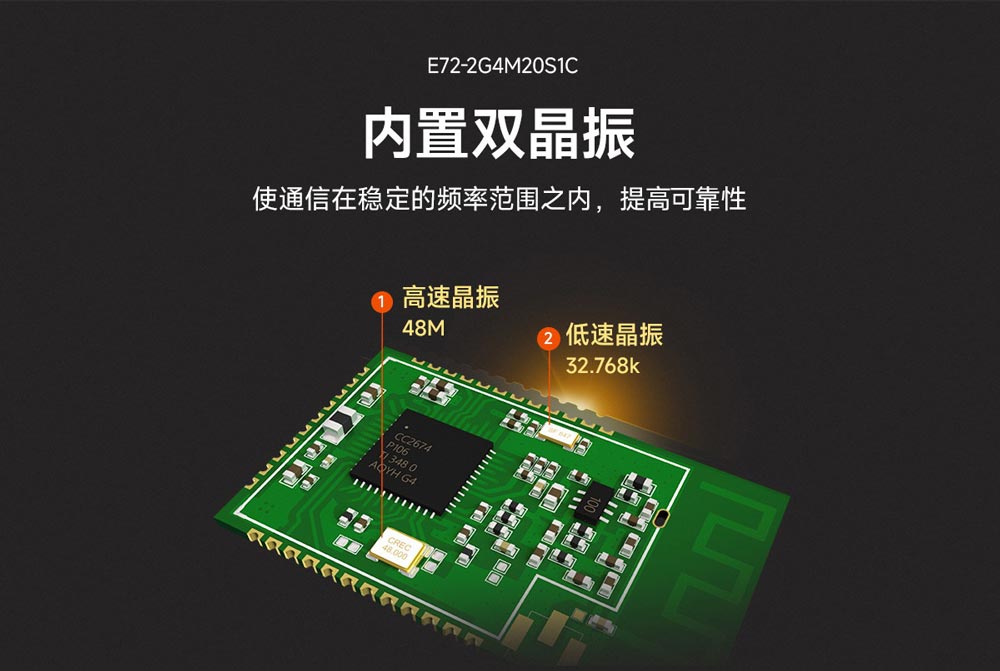

工业级高精度晶振
SOC无线模块集成IO接口
E72-2G4M20S1C无线模块测试套件

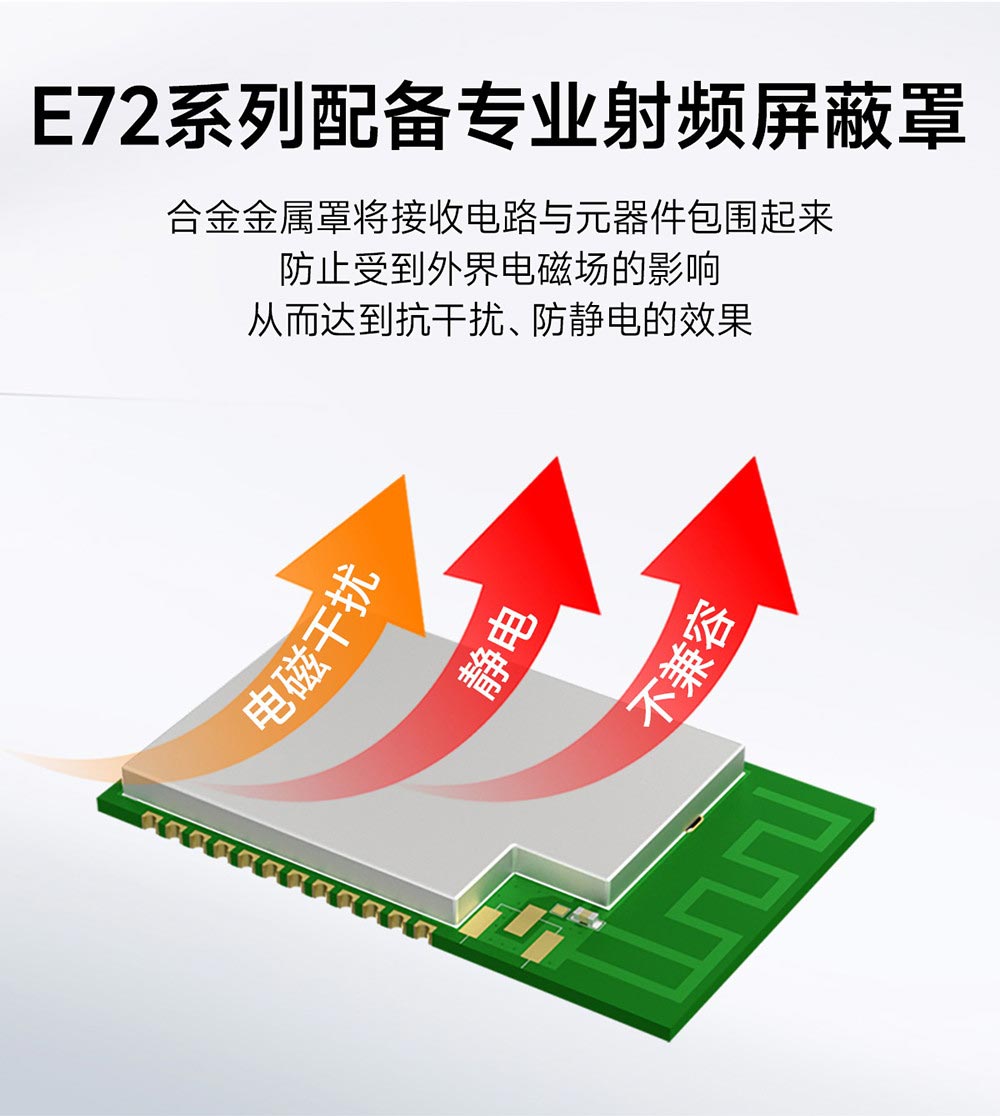

E72-2G4M20S1C无线模块工业级品质
E72-2G4M20S1C无线模块频谱
E72-2G4M20S1C无线模块应用场景

主要参数性能备注
最小值最大值
电源电压(V)03.8超过 3.8V  永久烧毁模块
阻塞功率(dBm)-10近距离使用烧毁概率较小
工作温度(℃)-4085工业级


主要参数性能备注
最小值典型值最大值
工作电压(V)1.93.33.8≥3.3V  可保证输出功率
通信电平(V)-3.3-使用 5V  TTL  有风险烧毁
工作温度(℃)-40-85工业级设计
工作频段(MHz)2400-2480-

发射电流(mA)-76.3-瞬时功耗@20dBm
接收电流(mA)-9.51--
休眠电流(uA)-1.4--
最大发射功率(dBm)1919.520-
接收灵敏度(dBm)--105-Bluetooth  125-kbps  (LE  Coded  PHY)


主要参数描述备注
参考距离620m晴朗空旷环境,天线增益 2.0dBi,天线高度 2.0 米,空中速率 1Mbps
晶振频率48MHz/32.768k高速 48MHz/低速 32.768k
支持协议Bluetooth 5.3 Low Energy-
Zigbee
Thread
封装方式贴片式-
接口方式1.27mm邮票孔
IC 全称CC2674P106T0RGZ-
FLASH1024KB-
RAM256KB-
内核Arm ® Cortex ® -M33-
外形尺寸28.7*17.5mm-
射频接口PCB 板载天线等效阻抗约 50Ω。出厂默认为板载 PCB 天线,如有 IPEX天线需求,请咨询在线客服。


引脚定义


引脚序号引脚名称引脚方向引脚用途
1GND-

地线,连接到电源参考地

2DIO_7输入/输出

可配置的通用 IO 口(详见 CC2674P106T0RGZ 手册)

3DIO_8输入/输出

可配置的通用 IO 口(详见 CC2674P106T0RGZ 手册)

4DIO_9输入/输出

可配置的通用 IO 口(详见 CC2674P106T0RGZ 手册)

5DIO_10输入/输出

可配置的通用 IO 口(详见 CC2674P106T0RGZ 手册)

6DIO_11输入/输出

可配置的通用 IO 口(详见 CC2674P106T0RGZ 手册)

7DIO_12输入/输出

可配置的通用 IO 口(详见 CC2674P106T0RGZ 手册)

8DIO_13输入/输出

可配置的通用 IO 口(详见 CC2674P106T0RGZ 手册)

9DIO_14输入/输出

可配置的通用 IO 口(详见 CC2674P106T0RGZ 手册)

10DIO_15输入/输出

可配置的通用 IO 口(详见 CC2674P106T0RGZ 手册)

11GND-

地线,连接到电源参考地

12GND-

地线,连接到电源参考地

13JTAG_TMSC输入/输出

JTAG_TMSC

14JTAG_TCKC输入/输出

JTAG_TCKC

15DIO_16输入/输出

可配置的通用 IO 口,JTAG_TDO(详见 CC2674P106T0RGZ 手册)

16DIO_17输入/输出

可配置的通用 IO 口,JTAG_TDI(详见 CC2674P106T0RGZ 手册)

17DIO_18输入

可配置的通用 IO 口(详见 CC2674P106T0RGZ 手册)

18DIO_19输入/输出

可配置的通用 IO 口(详见 CC2674P106T0RGZ 手册)

19GND输入/输出

地线,连接到电源参考地

20VCC-

模块电源正参考电,电压范围 1.9~3.8V

21DIO_20输入/输出

可配置的通用 IO 口(详见 CC2674P106T0RGZ 手册)

22DIO_21输入/输出

可配置的通用 IO 口(详见 CC2674P106T0RGZ 手册)

23GND输入/输出

地线,连接到电源参考地

24RESET_N输入

复位引脚,低电平有效

25DIO_22输入/输出

可配置的通用 IO 口(详见 CC2674P106T0RGZ 手册)

26DIO_23输入/输出

可配置的通用 IO 口(详见 CC2674P106T0RGZ 手册)

27DIO_24输入/输出

可配置的通用 IO 口(详见 CC2674P106T0RGZ 手册)

28DIO_25输入/输出

可配置的通用 IO 口(详见 CC2674P106T0RGZ 手册)

29DIO_26输入/输出

可配置的通用 IO 口(详见 CC2674P106T0RGZ 手册)

30DIO_27输入/输出

可配置的通用 IO 口(详见 CC2674P106T0RGZ 手册)

31DIO_28输入/输出

可配置的通用 IO 口(详见 CC2674P106T0RGZ 手册)

32DIO_29输入/输出

可配置的通用 IO 口(详见 CC2674P106T0RGZ 手册)

33DIO_30输入/输出

可配置的通用 IO 口(详见 CC2674P106T0RGZ 手册)

34GND输入/输出

地线,连接到电源参考地


       在线购买
     【天猫旗舰店】:https://detail.tmall.com
     【阿里巴巴】:https://detail.1688.com


       批量采购/定制产品
    【销售专线】:4000-330-990         7x24小时销售服务热线
    【联系邮箱】:sales@cdebyte.com


       技术咨询
    【在线提交】:http://www.ebyte.com/apple-technology.aspx
    【联系邮箱】:support@cdebyte.com
           常见问题
   ★      问:E72烧录程序是使用串口还是JATG下载?
            答:我们使用的工具是XDS100V3.0 JTAG接口。
   ★      问:模块使用过程中严重发烫,然后就不能使用?
            答:请确定供电多少伏?天线是否匹配?以上均无问题请联系客服。
   ★      问:1.是否支持一主多从;2.通过串口向模块传输数据发送,那么一次传输的数据长度有没有要求,如果没有要求的话,那每个数据包的发送间隔有要求吗?3.当蓝牙模块处于透传模式下,在波特率为19200的情况下,通过串口向蓝牙模块发送数据,两个蓝牙模块之间进行通信,在什么情况下会出现丢包?
            答:BT02不支持一主多从,E74可以 BT02从机向主机发送,串口波特率19200及以下可以支持连传,这时用户可以任意时候发送任意包长数据。主机向从机发送,单次最好不超过20字节。
   ★      问:蓝牙模块作为主机扫描的时候,能否把扫描到的其他设备的广播数据通过串口读到?
            答:没有这功能。
   ★      问:E104-BT021、BT02作为从机,开启广播,手机蓝牙主动去连接,查是,过一段就,就是连不上 2、作为主机返回,看不出哪里问题了,FCF2E6ED7D7C为6字节手机蓝牙MAC。
            答:1、请注意看看bond指令的说明,mac地址使用16进制发送;2、连接不上的问题,请确保手机蓝牙工作正常,可以尝试关闭手机蓝牙开关再打开。
   ★      问:手册上说明是配字主从可以实现一对一,请问能否一对多或者多对一?
            答:不能,只能一对一。
   ★      问:模块和电脑连接,是否还需要其他的配置,还是直接就可以连接?
            答:只要电脑支持4.0的,需要软件支持,可以连接。
   ★      问:使用3V的電池必須在70%還會工作,就是2.1v還會工作,我測完是2.3v就不能工作,這有解嗎?
            答:手册上说明了哦,必须大于2.35V才能正常工作。
   ★      问:该模块支持苹果系统吗,苹果的手机应该下载什么测试软件?
            答:支持,“LightBlue”和“BLE助手”都可以。
   ★      问:功耗最低是多少?
            答:1.6uA
   ★      问:视距测试多少km?
            答:实测可视距离为80米
   ★      问:电脑本身带有蓝牙的,需要购买蓝牙芯片安装到硬件设备上去,然后通过电脑和手机的蓝牙去拦截蓝牙芯片,用E74可不可以实现这个功能?
            答:E74系列产品是通过串口收发的,用我们的E74产品可以实现上述问题
   ★      问:E74-2G4M02S支持手机配对使用吗?
            答:支持!请使用安卓手机(系统版本4.3以上)或者苹果IPHONE 4s 以上手机或具备BLE功能的Ipad,均可以与模块建立蓝牙连接,连接中没有密码配对过程。
