当前位置: 首页 >产品中心 >射频(UART)>连续传输>E72-2G4M02S2B

E72-2G4M02S2B CC2640芯片蓝牙模块

芯片方案:CC2640

工作频率:2.402~2.480GHz

支持协议:BLE 5.1

通信距离:250m

接口类型:UART

产品重量:1.1±0.1g

产品简介:E72-2G4M02S2B采用TI公司的CC2640射频芯片,芯片内部集成有128KB系统内可编程闪存和8KB缓存静态RAM(SRAM)。具有丰富的外设,由于其内部具有独特的超低功耗传感器控制器,因此非常适合连接外部传感器,还适合于系统其余部分处于睡眠模式的情况下自主收集模拟和数字数据。

蓝牙模块

E104-BT51系列串口转ble蓝牙模块

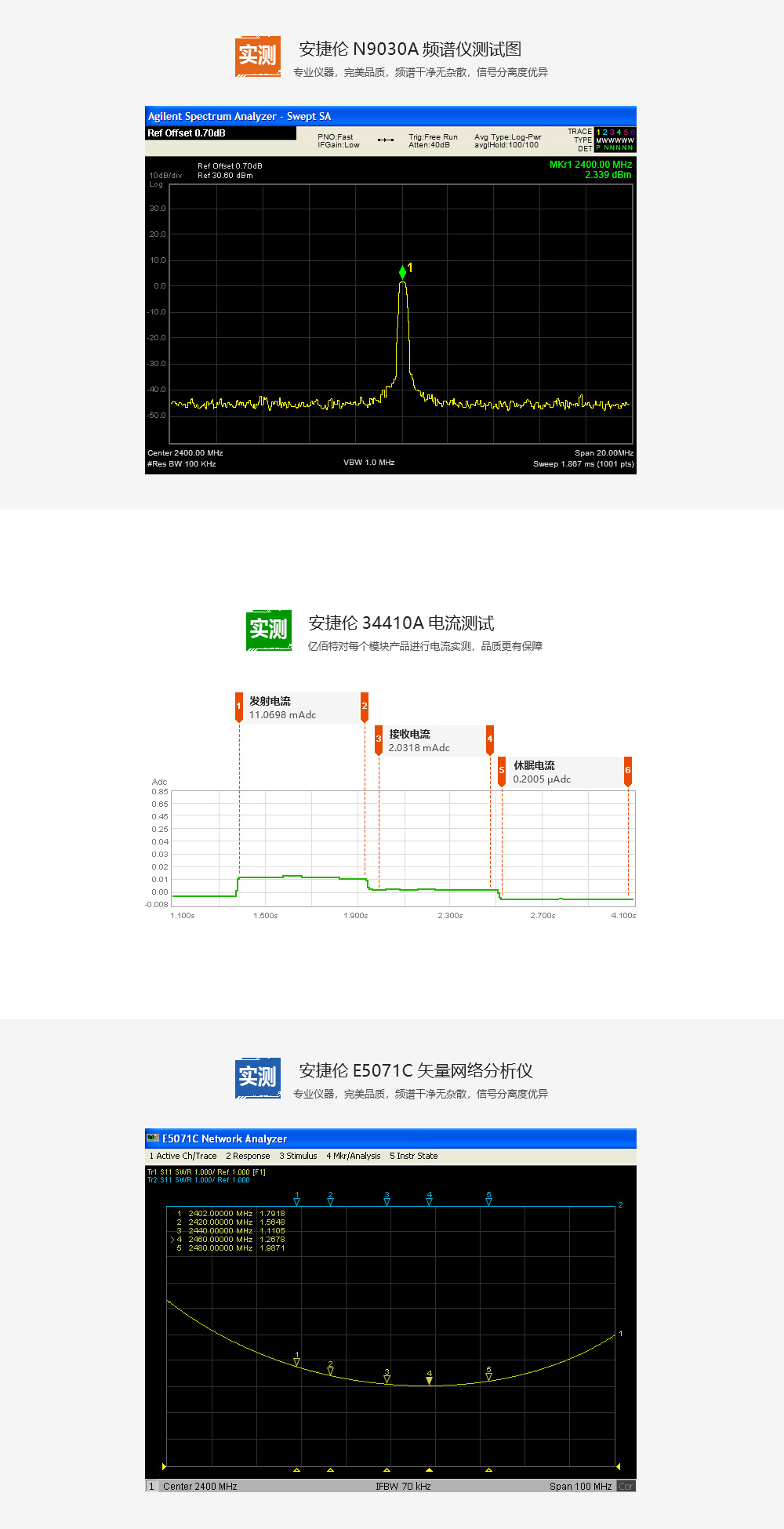

E72-2G4M02S2B第一屏E72-(2G4M02S2B)SoC硬件特点1000E72-2G4M02S2B特点图E72-2G4M02S2B频谱图E72-2G4M02S2B_电路图公共应用图


射频参数参数值
备注
工作频段
2402~2480 MHz     出厂默认 2.4GHz (24MHz晶振)
发射功率2 dBm     出厂默认 2dBm(约1.6mW)
接收灵敏度-97 dBm
    空速 1Mbps
空中速率1Mbps     Blutooth4.2详见芯片手册
实测距离250米     晴朗空旷环境,最大功率,天线增益5dBi,高度2m,空速1Mbps


硬件参数参数值
备注
IC全称
CC2640F128RSMR

FLASH
128 KB
RAM
28 KB
内核
M3 + M0

尺寸大小
14 * 23 mm
天线形式板载PCB / IPEX
通信接口UART

封装方式贴片


电气参数最小值典型值最大值单位条件
电源电压
1.83.33.8V
通信电平1.53.33.8V
发射电流101112mA2dBm(1.6mW)
接收电流1.9
2.02.1mA

休眠电流0.10.20.5μA
工作温度
-4020
+85
工作湿度
1060
90%
储存温度
-4020
+125


E74-2G4M02S_Size

序号
引脚引脚方向备注
1GND
输入    地线,连接到电源参考地
2DIO_0输入/输出    高驱动力 IO 口,传感器控制器(详见 CC2640 手册)
3DIO_1
输入/输出
   高驱动力 IO 口,传感器控制器(详见 CC2640 手册)
4RXD
输入/输出
   串口接收引脚
5JTAG_TMS输入/输出
   JTAG_TMSC(详见 CC2640 手册)
6JTAG_TCK输入/输出
   JTAG_TCKC(详见 CC2640 手册)
7TXD
输入/输出
   串口发送引脚
8DIO_4
输入/输出
   高驱动力 IO 口,JTAG_TDI(详见 CC2640 手册)
9GND输入
   地线,连接到电源参考地
10nRESET输入    复位脚,内部有上拉(详见 CC2640 手册)
11VCC输入    电源,1.8V~3.8V
12DIO_5
输入/输出
   SLEEP引脚,休眠模式的触发与唤醒
13GND输入    地线,连接到电源参考地
14DIO_6
输入/输出
   MRDY引脚,用于触发模块的串口接收功能
15DIO_7
输入/输出
   SRDY引脚,用于唤醒外部单片机
16DIO_8
输入/输出
   连接指示,当模块建立连接后输出低电平
17DIO_9
输入/输出
   高驱动力 IO 口,传感器控制器,模数(详见 CC2640 手册)
18GND输入
   地线,连接到电源参考地
       在线购买
     【天猫旗舰店】:https://detail.tmall.com
     【京东商城】:https://i-item.jd.com
     【官方淘宝】:https://item.taobao.com
     【阿里巴巴】:https://detail.1688.com


       批量采购/定制产品
    【销售专线】:4000-330-990         7x24小时销售服务热线
    【联系邮箱】:sales@cdebyte.com


       技术咨询
    【在线提交】:http://www.ebyte.com/apple-technology.aspx
    【联系邮箱】:support@cdebyte.com
           常见问题
   ★      问:E72烧录程序是使用串口还是JATG下载?
            答:我们使用的工具是XDS100V3.0 JTAG接口。
   ★      问:模块使用过程中严重发烫,然后就不能使用?
            答:请确定供电多少伏?天线是否匹配?以上均无问题请联系客服。
   ★      问:1.是否支持一主多从;2.通过串口向模块传输数据发送,那么一次传输的数据长度有没有要求,如果没有要求的话,那每个数据包的发送间隔有要求吗?3.当蓝牙模块处于透传模式下,在波特率为19200的情况下,通过串口向蓝牙模块发送数据,两个蓝牙模块之间进行通信,在什么情况下会出现丢包?
            答:BT02不支持一主多从,E74可以 BT02从机向主机发送,串口波特率19200及以下可以支持连传,这时用户可以任意时候发送任意包长数据。主机向从机发送,单次最好不超过20字节。
   ★      问:蓝牙模块作为主机扫描的时候,能否把扫描到的其他设备的广播数据通过串口读到?
            答:没有这功能。
   ★      问:E104-BT021、BT02作为从机,开启广播,手机蓝牙主动去连接,查是,过一段就,就是连不上 2、作为主机返回,看不出哪里问题了,FCF2E6ED7D7C为6字节手机蓝牙MAC。
            答:1、请注意看看bond指令的说明,mac地址使用16进制发送;2、连接不上的问题,请确保手机蓝牙工作正常,可以尝试关闭手机蓝牙开关再打开。
   ★      问:手册上说明是配字主从可以实现一对一,请问能否一对多或者多对一?
            答:不能,只能一对一。
   ★      问:模块和电脑连接,是否还需要其他的配置,还是直接就可以连接?
            答:只要电脑支持4.0的,需要软件支持,可以连接。
   ★      问:使用3V的電池必須在70%還會工作,就是2.1v還會工作,我測完是2.3v就不能工作,這有解嗎?
            答:手册上说明了哦,必须大于2.35V才能正常工作。
   ★      问:该模块支持苹果系统吗,苹果的手机应该下载什么测试软件?
            答:支持,“LightBlue”和“BLE助手”都可以。
   ★      问:功耗最低是多少?
            答:1.6uA
   ★      问:视距测试多少km?
            答:实测可视距离为80米
   ★      问:电脑本身带有蓝牙的,需要购买蓝牙芯片安装到硬件设备上去,然后通过电脑和手机的蓝牙去拦截蓝牙芯片,用E74可不可以实现这个功能?
            答:E74系列产品是通过串口收发的,用我们的E74产品可以实现上述问题
   ★      问:E74-2G4M02S支持手机配对使用吗?
            答:支持!请使用安卓手机(系统版本4.3以上)或者苹果IPHONE 4s 以上手机或具备BLE功能的Ipad,均可以与模块建立蓝牙连接,连接中没有密码配对过程。
