| 项目 | 工作条件 | 最小 | 典型值 | 最大 | 单位 | ||
| 输入电流 | BDM21-15W24P05E1 | 24V (VIN) | 5V(Output) | -- | 729 | -- | |
| BDM21-15W24P12E1 | 24V (VIN) | 12V(Output) | -- | 732 | -- | mA | |
| BDM21-15W24P24E1 | 24V (VIN) | 24V(Output) | -- | 714 | -- | ||
| BDM21-15W24P05E1 | 24V (VIN) | 5V(Output) | 17.4 | -- | 17.8 | ||
| 启动电压 | BDM21-15W24P12E1 | 24V (VIN) | 12V(Output) | 17.4 | -- | 17.8 | VDC |
| BDM21-15W24P24E1 | 24V (VIN) | 24V(Output) | 17.4 | -- | 17.8 | ||
| 输入过滤器类型 | BDMX1-XXW24PXXX1 | C | |||||
| 推荐的外部输入保险丝 | BDMX1-XXW24PXXX1 | 50VDC,2A,慢断,必接 | |||||
| 项目 | 工作条件 | 最小 | 典型值 | 最大 | 单位 |
| 输出电压精度 | 0%~100% load | -- | ± 1.5 | ±3 | |
| 电压调节率 | 满载 | -- | ±0.3 | ±0.5 | % |
| 负载调节率 | 5%～100%负载（平衡负载） | -- | ± 1 | ±2 | |
| 纹波噪声 | 20MHz 带宽，100%负载 | 15 | -- | 75 | mVp-p |
| 温漂系数 | -- | ±0.05 | -- | %/℃ | |
| 过压保护 | BDMX1-XW24PXX1 | TVS;VBR=36.7-40.6VDC | |||
| 过流保护 | ≈120% | ||||
| 短路保护 | 可持续， 自恢复 | ||||
| 开关频率 | BDMX1-XW24PXX1 | 300 | -- | 360 | KHz |
| 环境温度 | 见产品降额设计 | -40 | 25 | 40 | ℃ |
| 储存温度 | -40 | 25 | 85 | ℃ | |
| 储存湿度 | -- | -- | 95 | %RH | |
| 产品尺寸 | 32*14*13.6mm | mm | |||
| 产品重量 | 5g | g | |||
| 冷却方法 | 自然空冷 | ||||

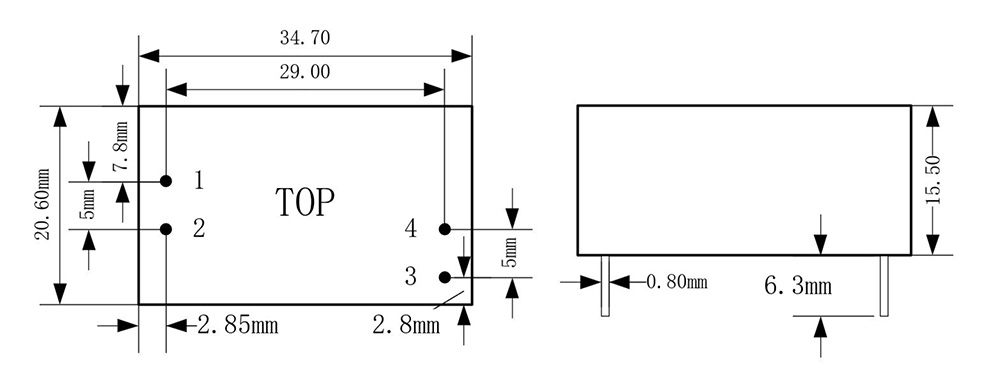

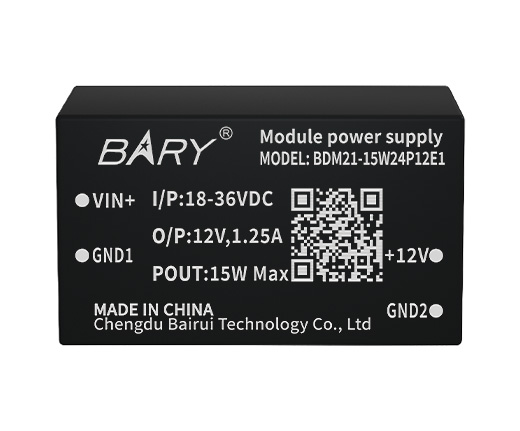

| 引脚名称 | 功能 | 方向 | 描述 |
| 1 | Vin+ | Input | 电源输入正（电源的最大输入量为 36VDC） |
| 2 | GND1 | Input | 输入电源负极 |
| 3 | GND2 | Output | 输出电源负极 |
| 4 | Vo+ | Output | 输出电源正极 |
注：GND1 与 GND2 不能连接在一起，否则失去隔离效果。
| 批量采购/定制产品 |
| 【销售专线】：4000-330-990 7x24小时销售服务热线 |
| 【联系邮箱】：support@cdebyte.com |
| 技术咨询 |
| 【在线提交】：https://www.ebyte.com/apple-technology.html |
| 【联系邮箱】：support@cdebyte.com |
| 产品 型号 | 输入电压（V） | 输出电压（V） | 输出电流（mA） | 输出功率（W） | 效率（%） | 产品尺寸（mm） | 封装方式 | 功能特点 | 技术 手册 | 样品 购买 |
|---|---|---|---|---|---|---|---|---|---|---|
| BDM41-6W24P24E1 | 9~36 | 24 | 250 | 6 | 86.8 | 34.7*20.6*15.5 | 塑封/插件 | 全国产DC-DC隔离电源模块 | ||
| BDM41-6W24P12E1 | 9~36 | 12 | 500 | 6 | 85.7 | 34.7*20.6*15.5 | 塑封/插件 | 全国产DC-DC隔离电源模块 | ||
| BDM41-6W24P05E1 | 9~36 | 5 | 1200 | 6 | 84.9 | 34.7*20.6*15.5 | 塑封/插件 | 全国产DC-DC隔离电源模块 | ||
| BDM21-15W24P24E1 | 18~36 | 24 | - | 15 | 88.6 | 34.7*20.6*15.5 | 塑封/插件 | 全国产DC-DC隔离电源模块 | ||
| BDM21-15W24P12E1 | 18~36 | 12 | - | 15 | 88.6 | 34.7*20.6*15.5 | 塑封/插件 | 全国产DC-DC隔离电源模块 | ||
| BDM21-15W24P05E1 | 18~36 | 5 | - | 15 | 88.6 | 34.7*20.6*15.5 | 塑封/插件 | 全国产DC-DC隔离电源模块 | ||
| BDM21-10W24P24E1 | 18~36 | 24 | 420 | 10 | 86.7 | 34.7*20.6*15.5 | 塑封/插件 | 全国产DC-DC隔离电源模块 | ||
| BDM21-10W24P12E1 | 18~36 | 12 | 840 | 10 | 85.6 | 34.7*20.6*15.5 | 塑封/插件 | 全国产DC-DC隔离电源模块 | ||
| BDM21-10W24P05E1 | 18~36 | 5 | 2000 | 10 | 85.6 | 34.7*20.6*15.5 | 塑封/插件 | 全国产DC-DC隔离电源模块 | ||
| DM41-20W2412B1 | 18~36 | 12 | 1666 | 20 | 80 | 50.8*25.4*10.16 | 塑封插件 | DC-DC隔离降压电源模块 | ||
| DM41-20W2405B1 | 18~36 | 5 | 4000 | 20 | 80 | 50.8*25.4*10.16 | 塑封插件 | DC-DC隔离降压电源模块 | ||
| DM31-5W050H | 2.2~5 | 5 | 1000 | 5 | 92 | 23.5*17.5*8.5 | 塑封插件 | DC-DC升压电源模块 | ||
| DM21-7W050H | 7.5~28 | 5 | 1500 | 7 | 91 | 23.5*17.5*8.5 | 塑封插件 | DC-DC降压电源模块 |
