DM21-7W050H DC-DC降压电源模块-小功率电源模块

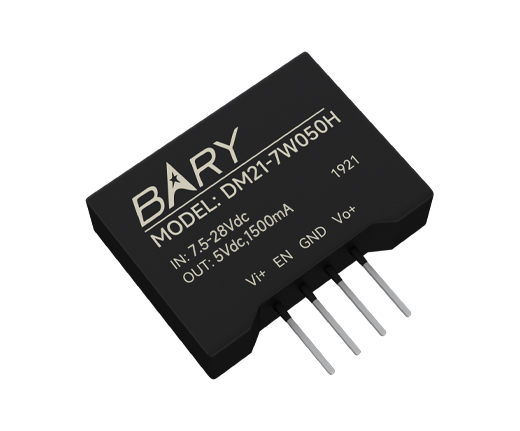

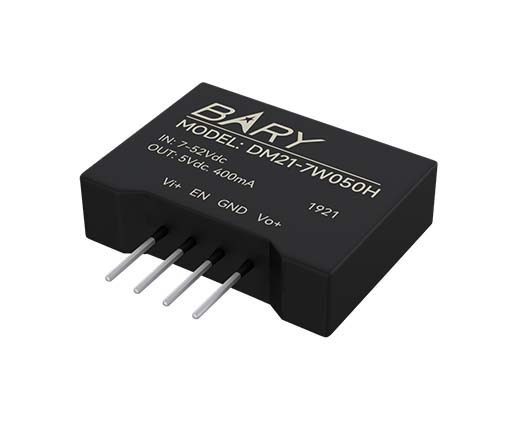

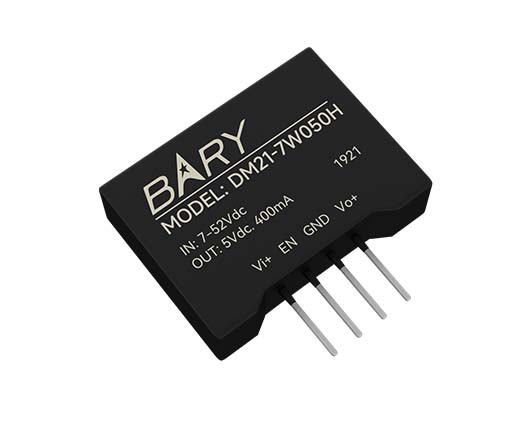

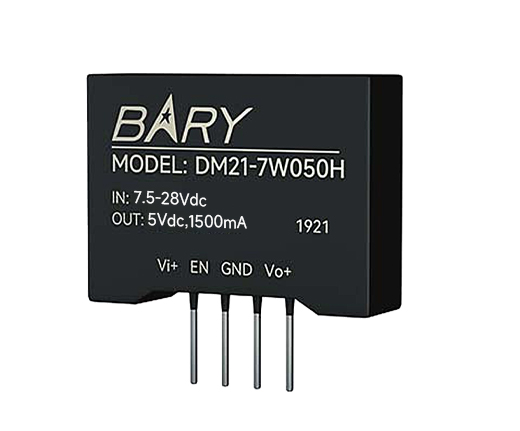

DM21-7W050H DC-DC降压电源模块

输入电压：7.5~28V

输出电压：5V

输出电流：1500mA

输出功率：7W

产品尺寸：23.5*17.5*8.5mm

安装方式：塑封插件

产品简介：DM21-7W050H是一款直流转直流(DC-DC)小功率电源降压模块，可持续对外输出7W功率，宽电压设计7.5~28V输入，最高输入可达28V，大幅降低用户设计门槛。所有元器件均来自正规的采购渠道，工业等级设计-40~85℃，即使在及其复杂的电压环境下，也能够稳定输出。

概述特点

概述特点性能参数引脚定义相关下载订购方式知识应用系列产品

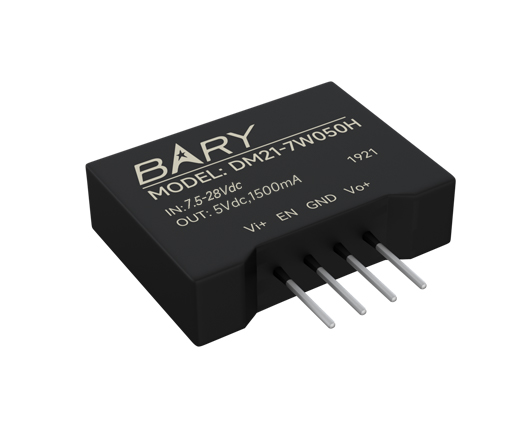

DM21-7W050H DC-DC降压电源模块 (1)

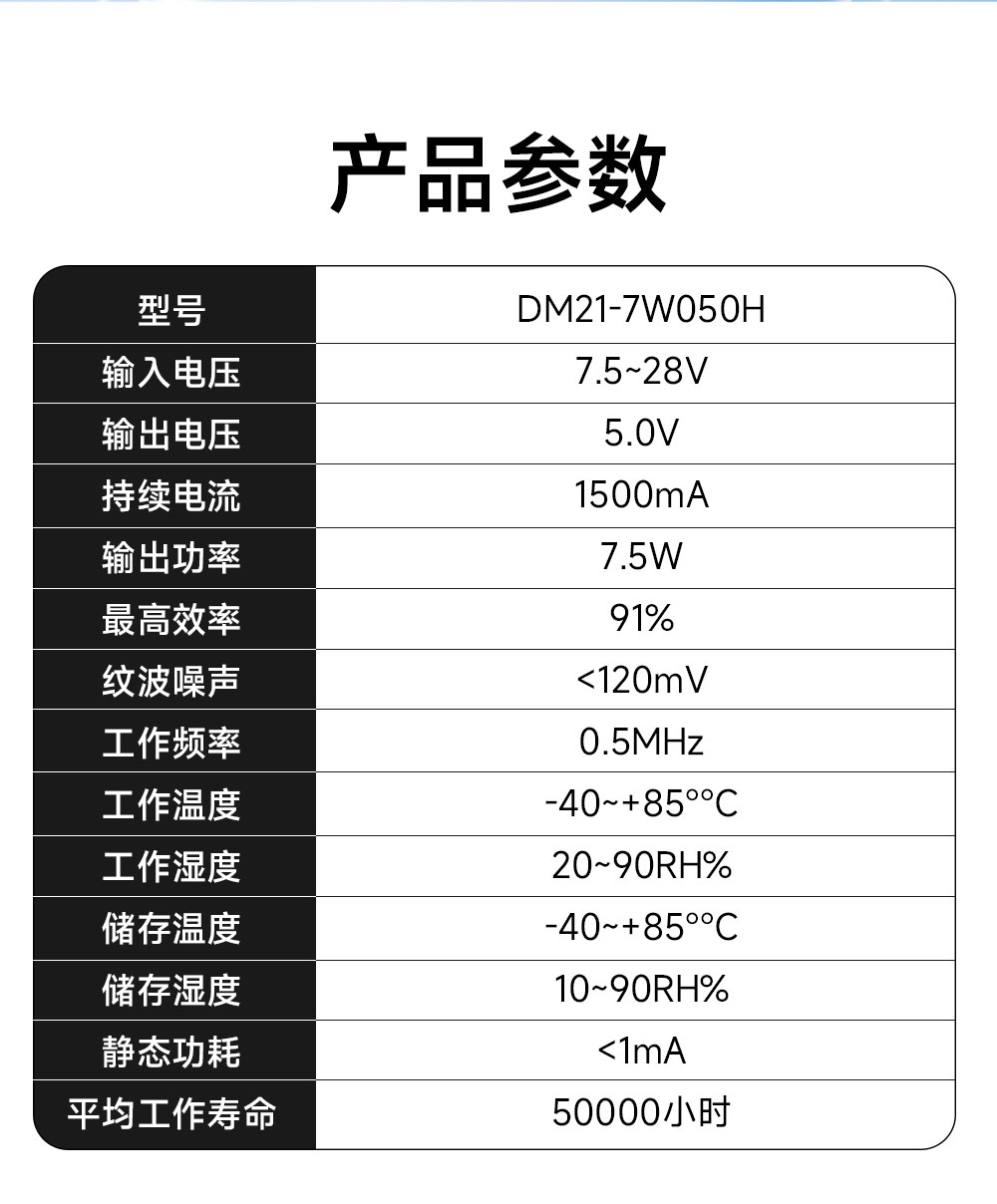

DM21-7W050H DC-DC降压电源模块 (2)

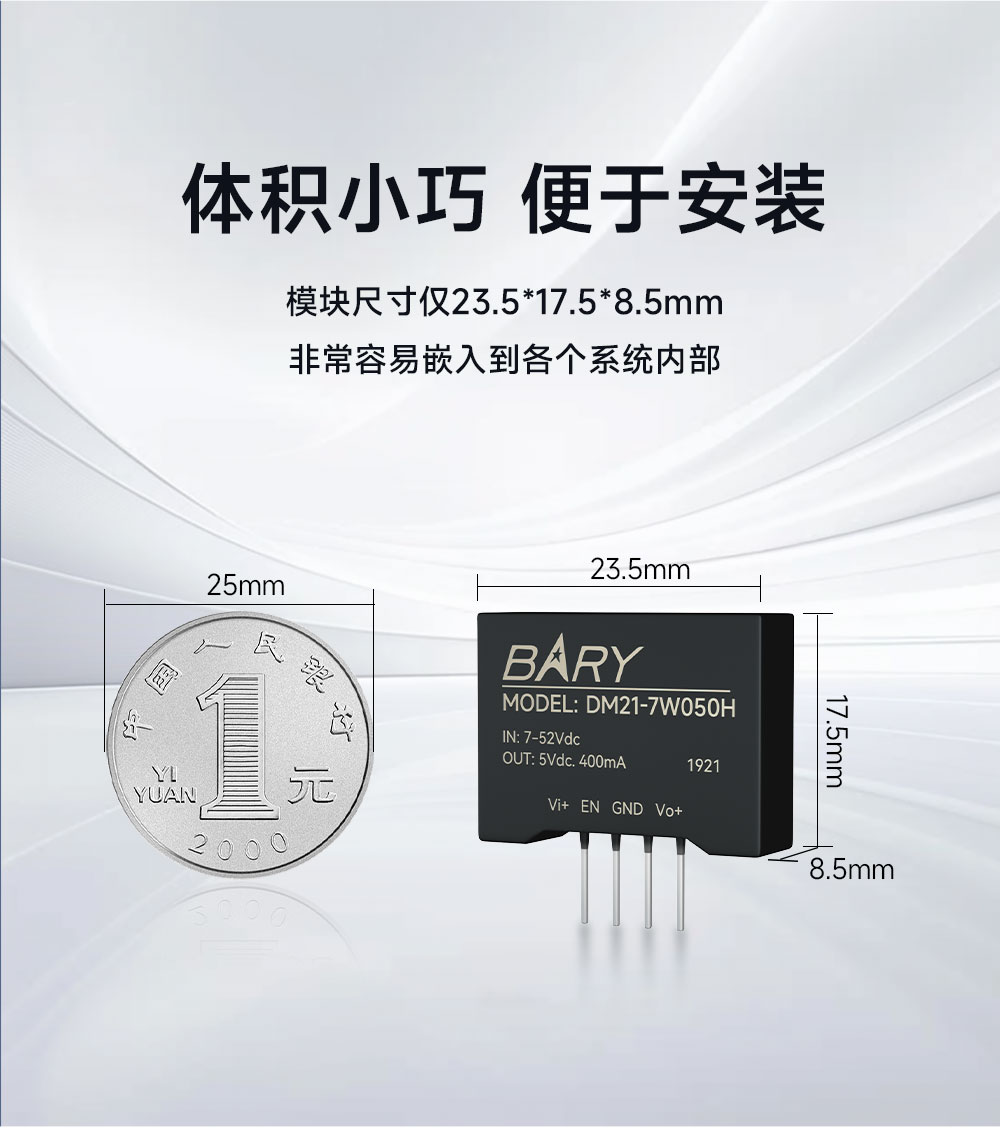

DM21-7W050H DC-DC降压电源模块 (3)
DM21-7W050H DC-DC降压电源模块 (4)
DM21-7W050H DC-DC降压电源模块 (5)

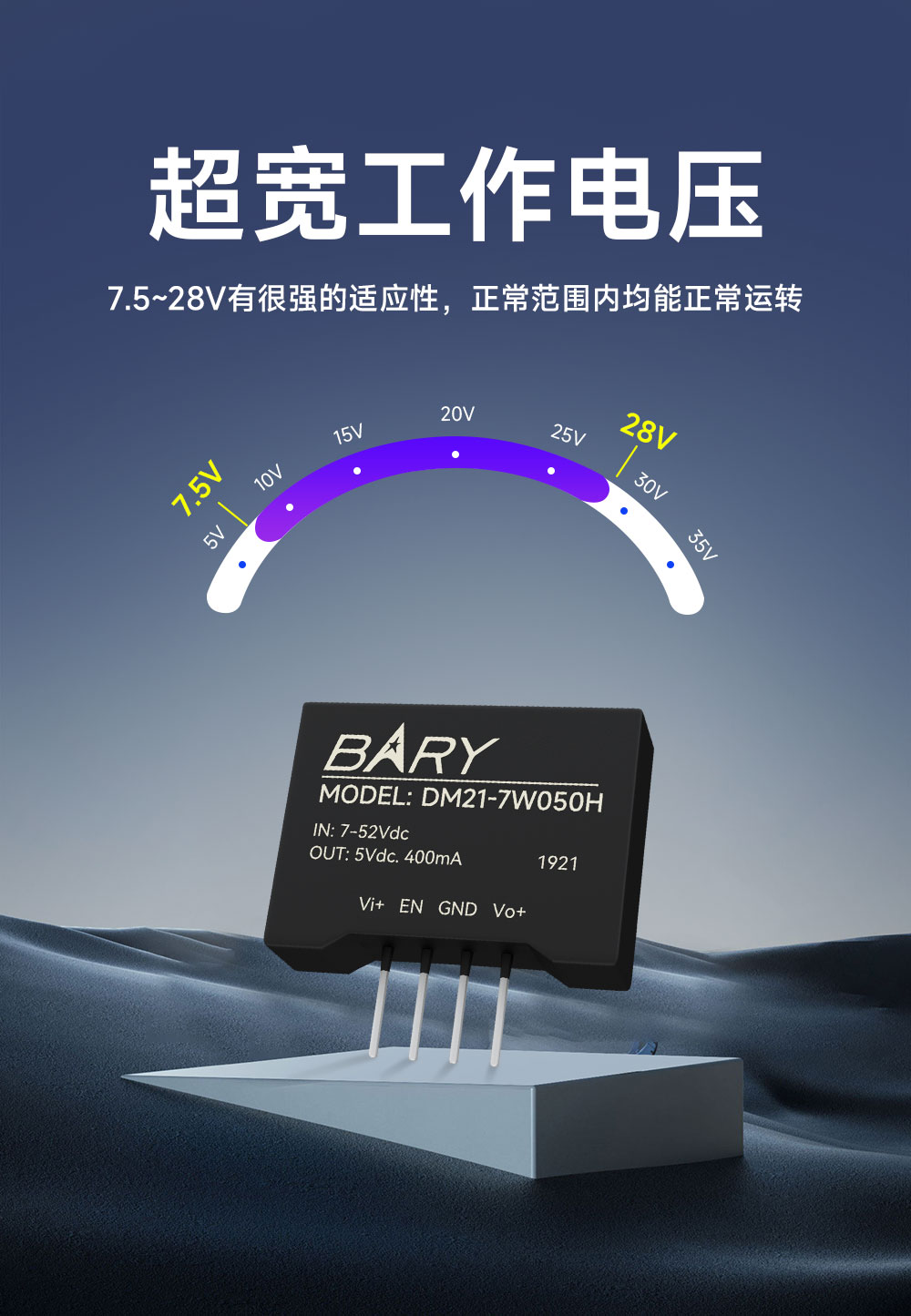

DM21-7W050H DC-DC降压电源模块 (6)
DM21-7W050H DC-DC降压电源模块 (7)
DM21-7W050H DC-DC降压电源模块 (8)
DM21-7W050H DC-DC降压电源模块 (9)

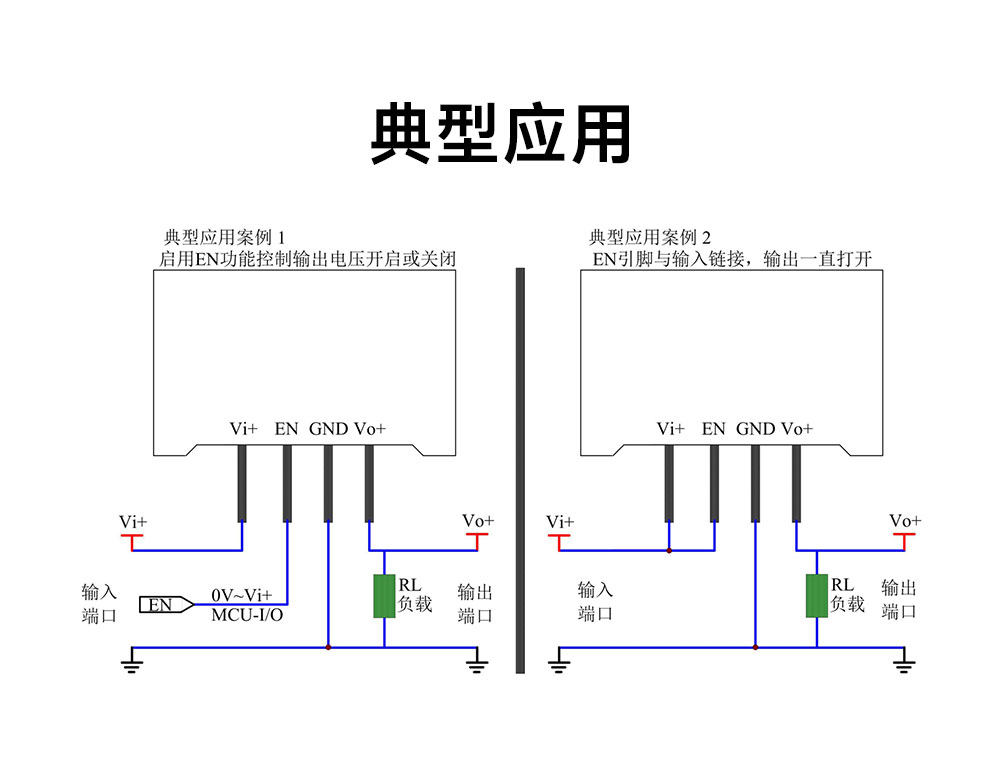

DM21-7W050H DC-DC降压电源模块 (10)
DM21-7W050H DC-DC降压电源模块 (11)

序号	主要参数	最小值	典型值	最大值	备注
1	输入电压(Vdc)	7.5	-	28	工作电压不要超过 28Vac，否则可能永久损坏
2	工作频率(Hz)	-	0.5	-	MHz
3	输出功率(W)	0	-	7.5	可持续输出功率7.5瓦特
4	工作温度(℃)	-40	+25	85	℃
5	静态功耗(mA)	-	-	1	< =1 mA
6	关断电流(uA)	-	1	2	<2uA
7	输出电压(Vdc)	4.9	5	5.1	V
8	持续电流(mA)	0	-	1.5	A
9	纹波噪声(mV)	20	-	100	<100mV
10	最高效率(n%)	86	-	91	%
11	过流保护(%)	4	-	4.5	A
12	短路保护	-	-	-	无
13	工作湿度(RH%)	20	-	90	无冷凝
14	存储温度(℃)	-10	+25	+50	常温干燥存放
15	存储湿度(HH%)	10	-	90	常温干燥存放

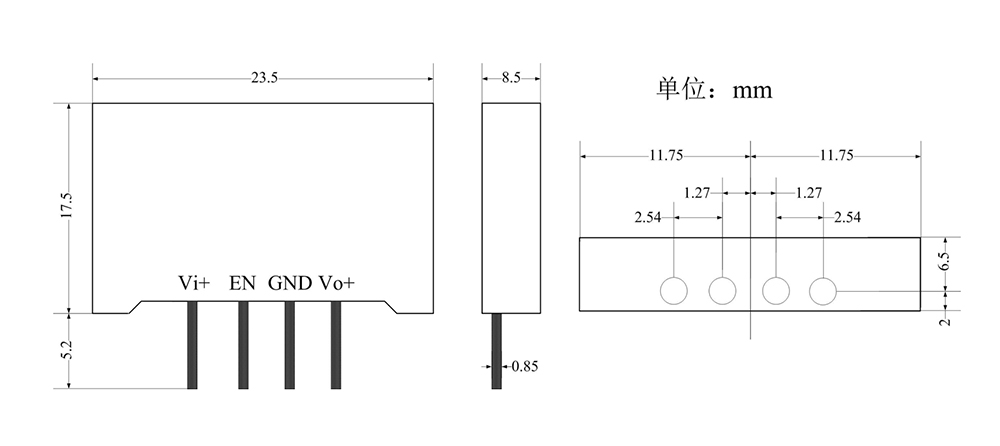

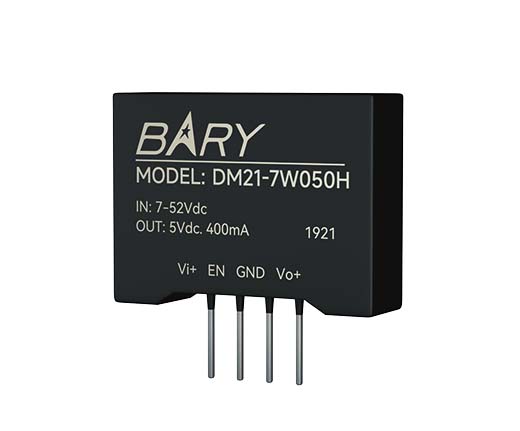

引脚定义

序号	引脚名称	方向	用途描述
1	Vi+	输入	直流输入，电源正(7.5~28Vdc，超过28V会造成模块永久损坏)
2	EN	输入	5~Vi+，输出电压使能引脚，高电平使能，低电平禁止
3	GND	输入/输出	直流输入/输出，电源参考地
4	Vo+	输出	直流输出，电源正
