| 产品型号 | 输入电压（VDC） | 输出 | 效率(%) Max | 产品尺寸（mm） | |||
| 标称值（范围） | 功率（W） | 电压（VDC） | 电流（mA） | 安装方式 | |||

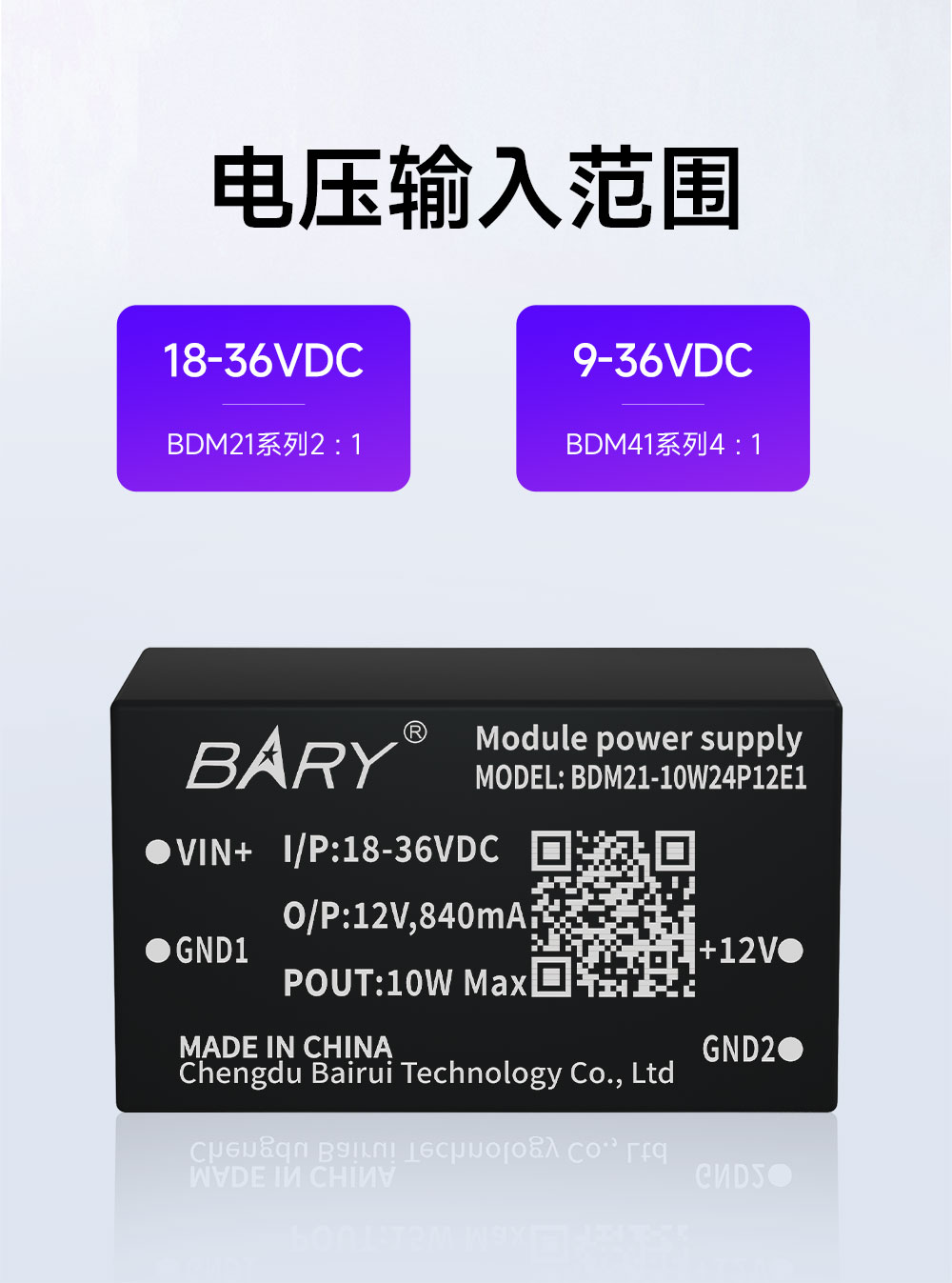

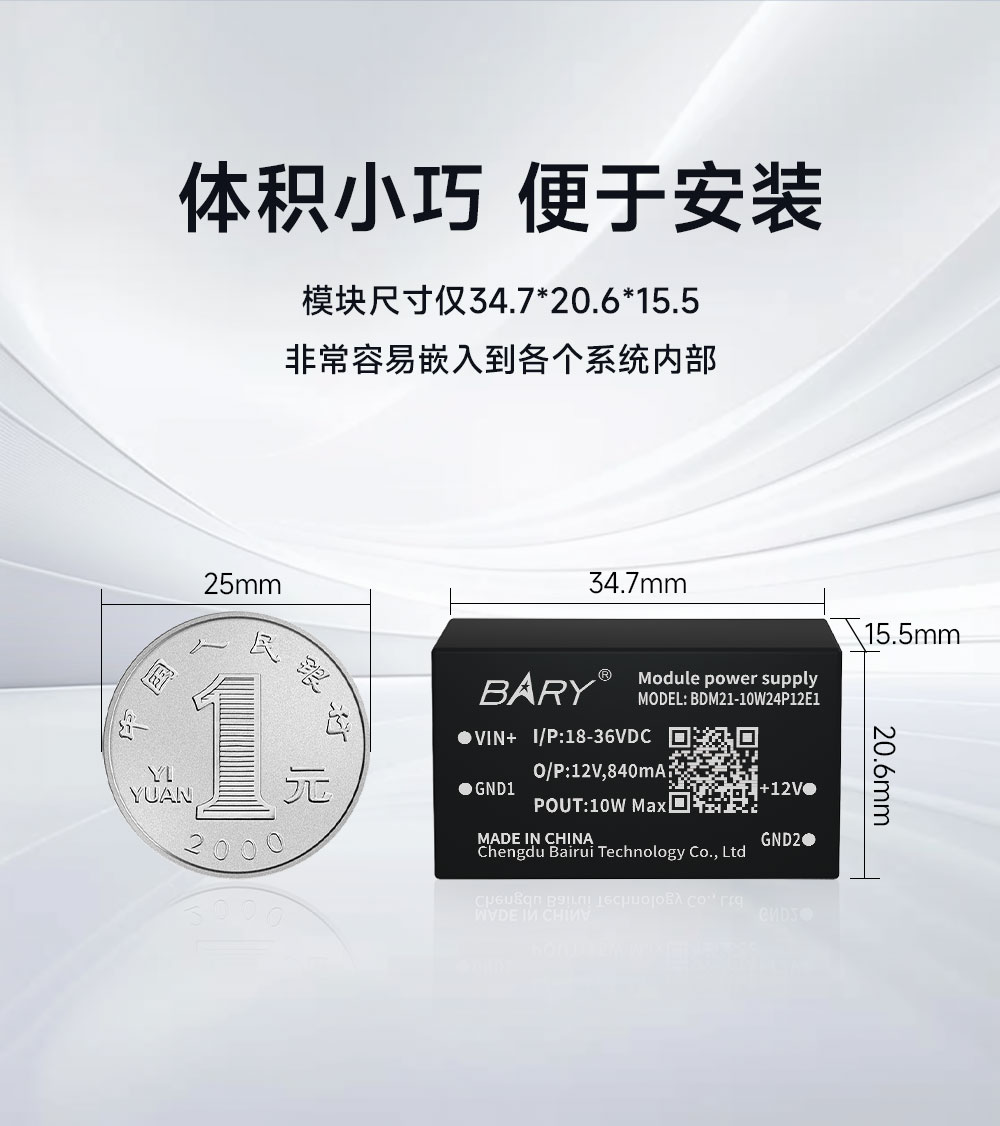

| BDM21-10W24P05E1 | 24( 18-36 ) | 10 | 5 | 2000 | 85.6 | 34.7*20.6*15.5 | 塑封/插件 |
| BDM21-10W24P12E1 | 24( 18-36 ) | 10 | 12 | 840 | 85.6 | 34.7*20.6*15.5 | 塑封/插件 |
| BDM21-10W24P24E1 | 24( 18-36 ) | 10 | 24 | 420 | 86.7 | 34.7*20.6*15.5 | 塑封/插件 |
| 项目 | 工作条件 | 最小 | 典型值 | 最大 | 单位 |
| 输出电压精度 | 0%~100% load | -- | ± 1.5 | ±3 | |
| 电压调节率 | 满载 | -- | ±0.3 | ±0.5 | % |
| 负载调节率 | 5%～100%负载（平衡负载） | -- | ± 1 | ±2 | |
| 纹波噪声 | 20MHz 带宽，100%负载 | 15 | -- | 75 | mVp-p |
| 温漂系数 | -- | ±0.05 | -- | %/℃ | |
| 过压保护 | BDMX1-XW24PXX1 | TVS;VBR=36.7-40.6VDC | |||
| 过流保护 | ≈120% | ||||
| 短路保护 | 可持续， 自恢复 | ||||
| 开关频率 | BDMX1-XW24PXX1 | 300 | -- | 360 | KHz |
| 环境温度 | 见产品降额设计 | -40 | 25 | 40 | ℃ |
| 储存温度 | -40 | 25 | 85 | ℃ | |
| 储存湿度 | -- | -- | 95 | %RH | |
| 产品尺寸 | 32*14*13.6mm | mm | |||
| 产品重量 | 5g | g | |||
| 冷却方法 | 自然空冷 | ||||
| 输入过滤器类型 | BDMX1-XXW24PXXX1 | C | |||
| 推荐的外部输入保险丝 | BDMX1-XXW24PXXX1 | 50VDC,2A,慢断,必接 | |||

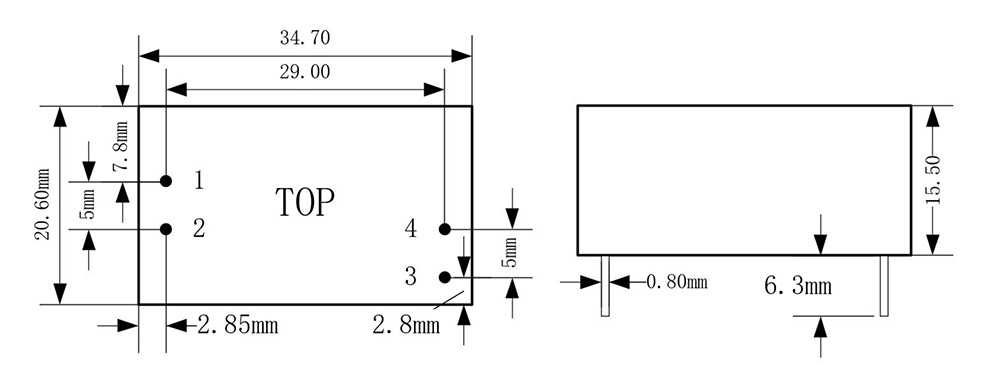

| 引脚名称 | 功能 | 方向 | 描述 |
| 1 | Vin+ | Input | 电源输入正（电源的最大输入量为 36VDC） |
| 2 | GND1 | Input | 输入电源负极 |
| 3 | GND2 | Output | 输出电源负极 |
| 4 | Vo+ | Output | 输出电源正极 |
注：GND1 与 GND2 不能连接在一起，否则失去隔离效果。
