电源PCB上面槽孔设计目的简述

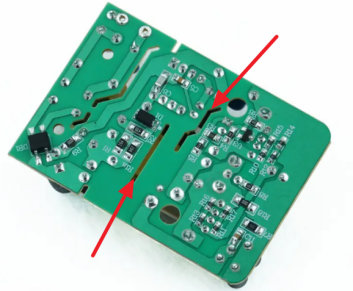

大家或许注意到,我们的电源板与普通 PCB 存在明显差异。以开关电源 PCB 为例,其板面上部分区域会设计有槽孔(如下图所示),这些槽孔的设计目的是什么呢?

槽孔

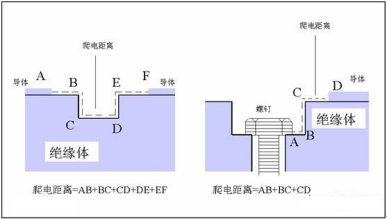

其实这是工程师对抗 “爬电现象” 的关键设计。爬电间距就像电路里的 “安全距离”(如下图所示)—— 当 PCB 上同时存在高压和低压元件时,若两者间绝缘表面距离不足,高压可能沿绝缘材料表面击穿,引发短路。就像蚂蚁从高压区 “爬” 到低压区的最短路径,电压越高,这只 “蚂蚁” 需要的安全路程就越长。

安全距离

但实际设计中,有时元件布局无法满足天然爬电距离,这时槽孔就成了 “隔离神器”。通过在高压与低压区间割出宽度>1mm 的槽孔(如下图所示),相当于人为切断了潜在的放电路径,用物理开槽增加爬电距离。这种设计既能缩小 PCB 尺寸,又能避免高压击穿风险,尤其在开关电源这类高低压混杂的电路中至关重要。

宽度>1mm 的槽孔


今天的分享就到这里啦,EBYTE每一天都致力于更好的助力物联化、智能化、自动化的发展,提升资源利用率,更多串口服务器、数传电台、lora模块等无线数传模块产品更多资料,感兴趣的小伙伴可以登录我们的亿佰特官网和企业公众号(微信号:)进行了解,也可以直接拨打400电话咨询技术专员!
