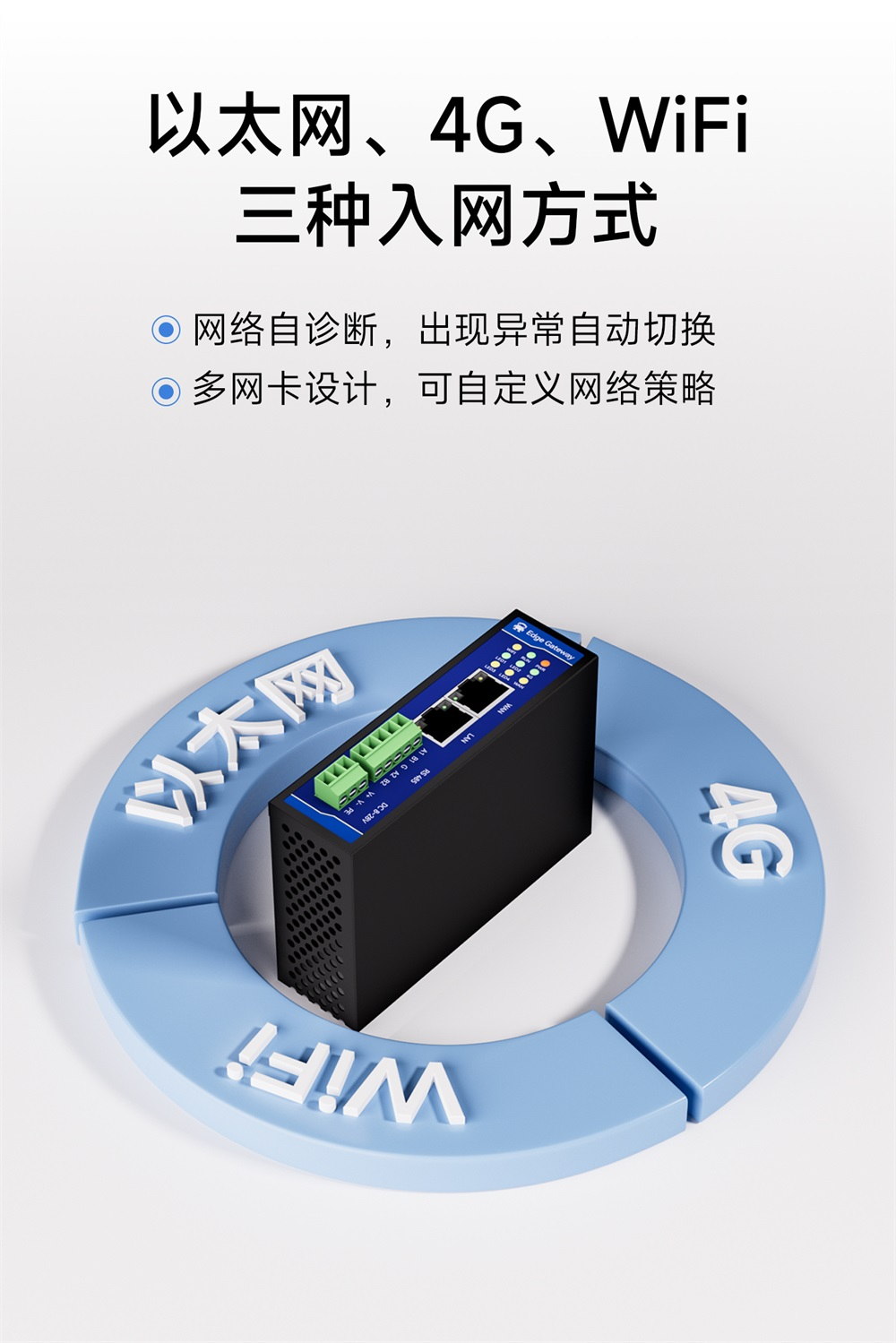

传输方式：4G/以太网/WIFI

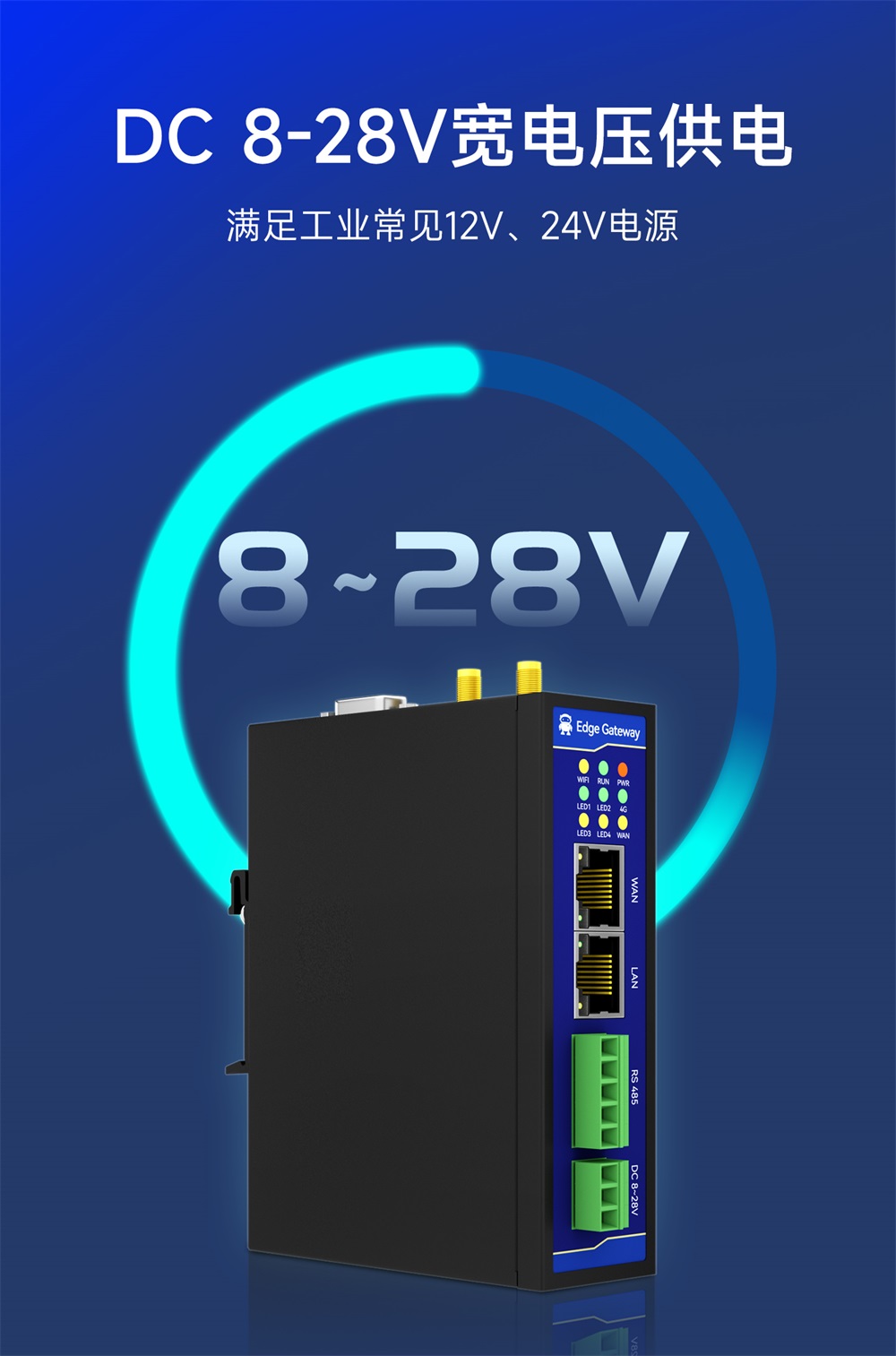

工作电压：DC 8～28V
通信接口：RJ45/RS485/RS232
产品尺寸：116*103*33mm 产品重量：340±5g

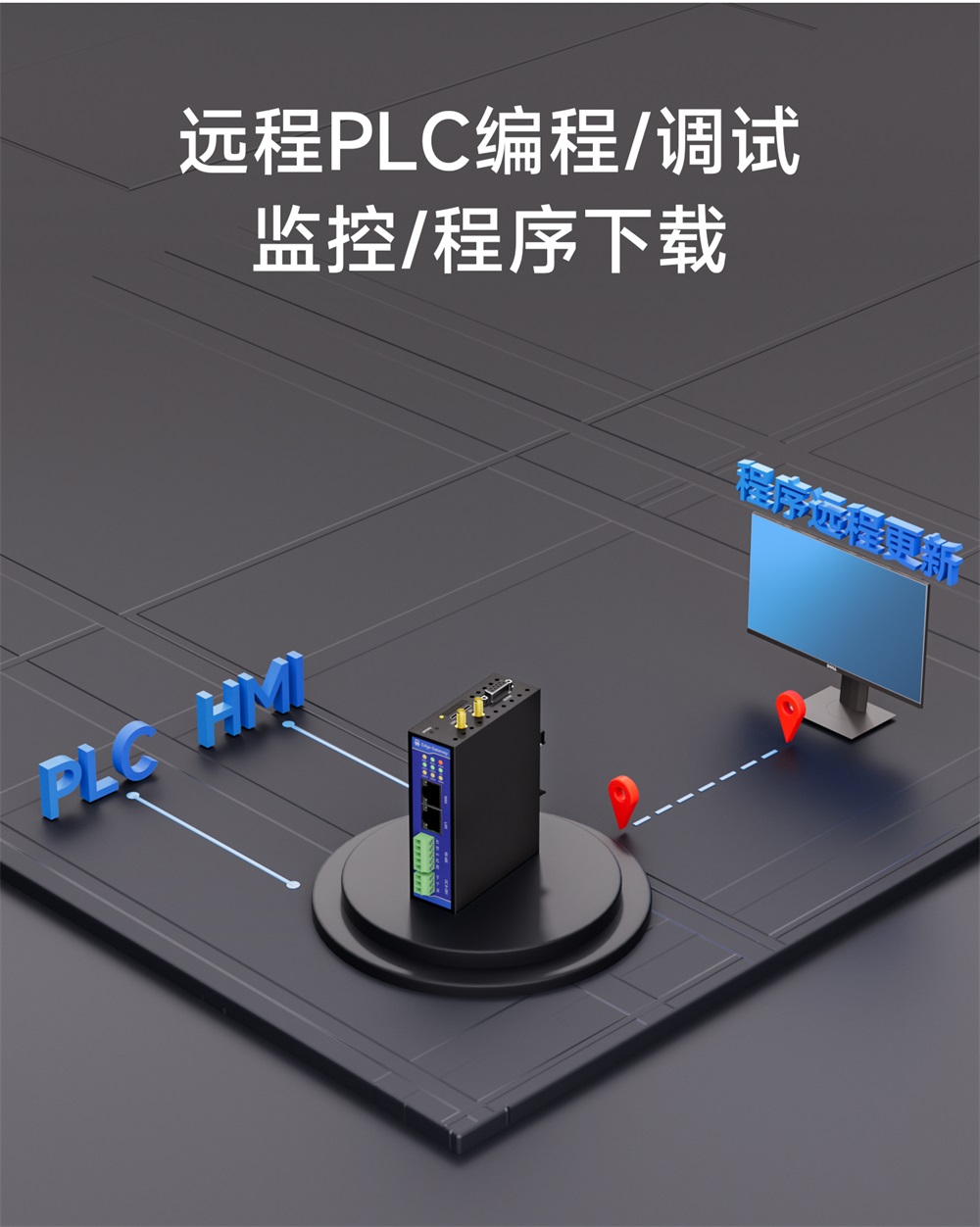

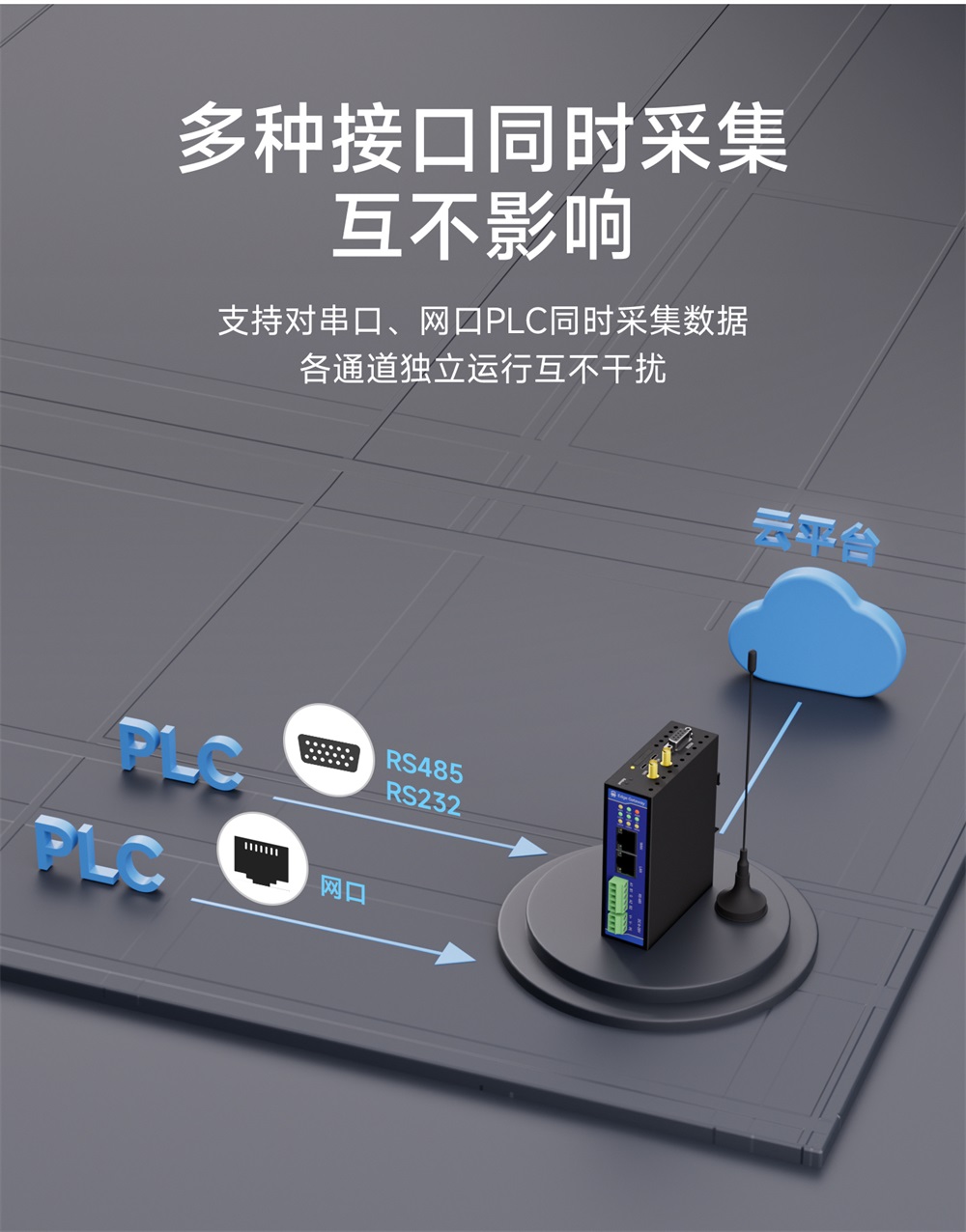

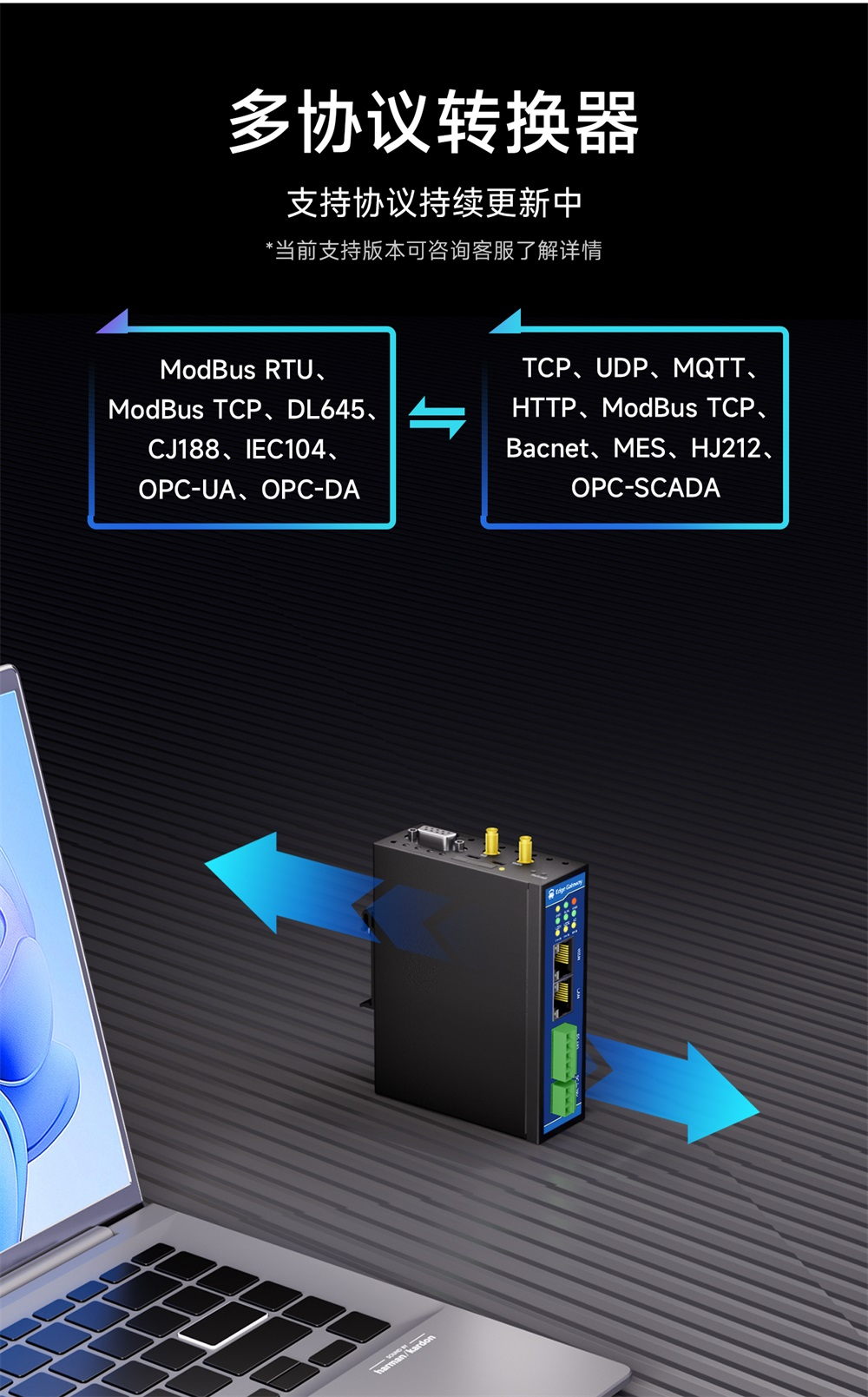

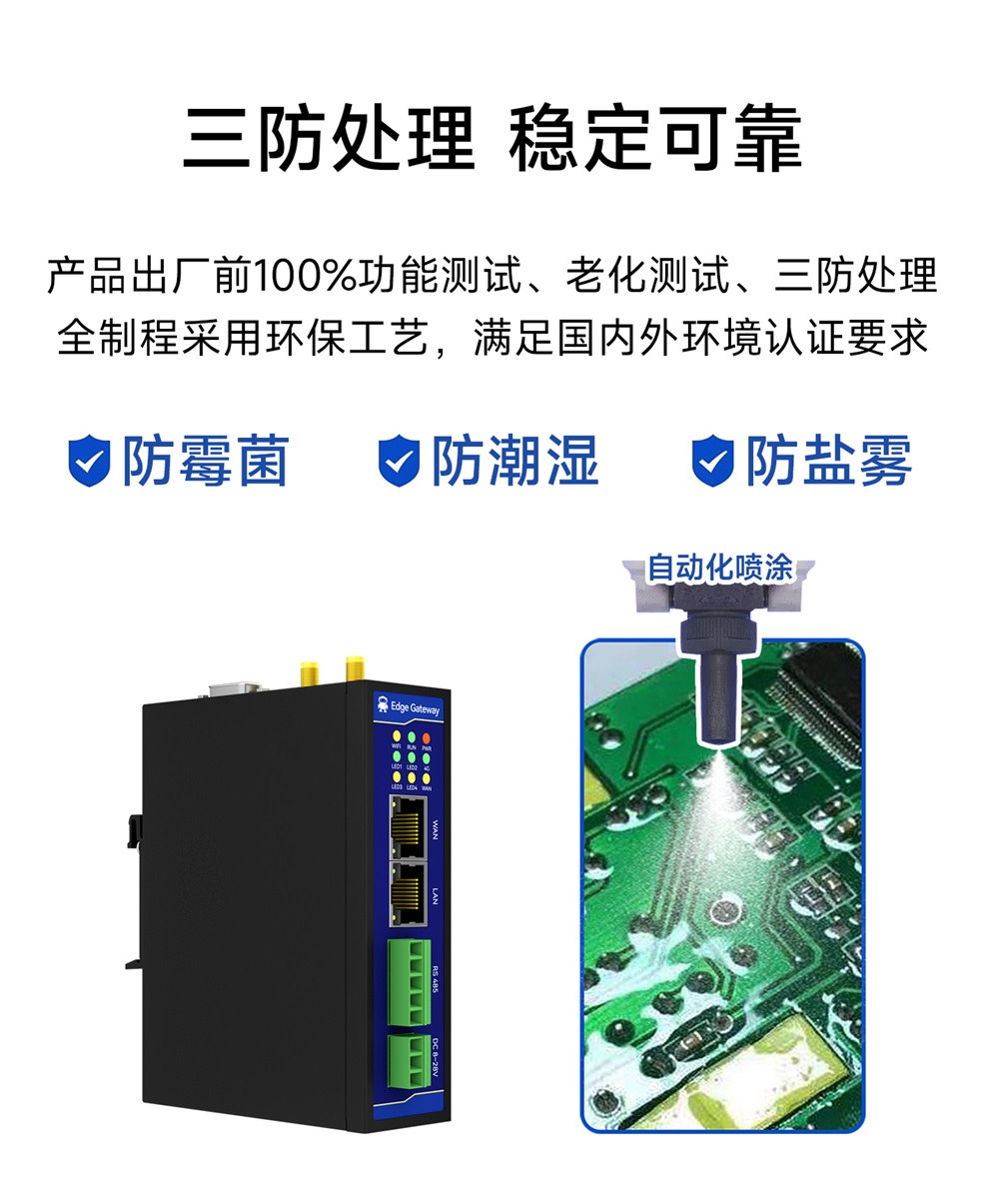

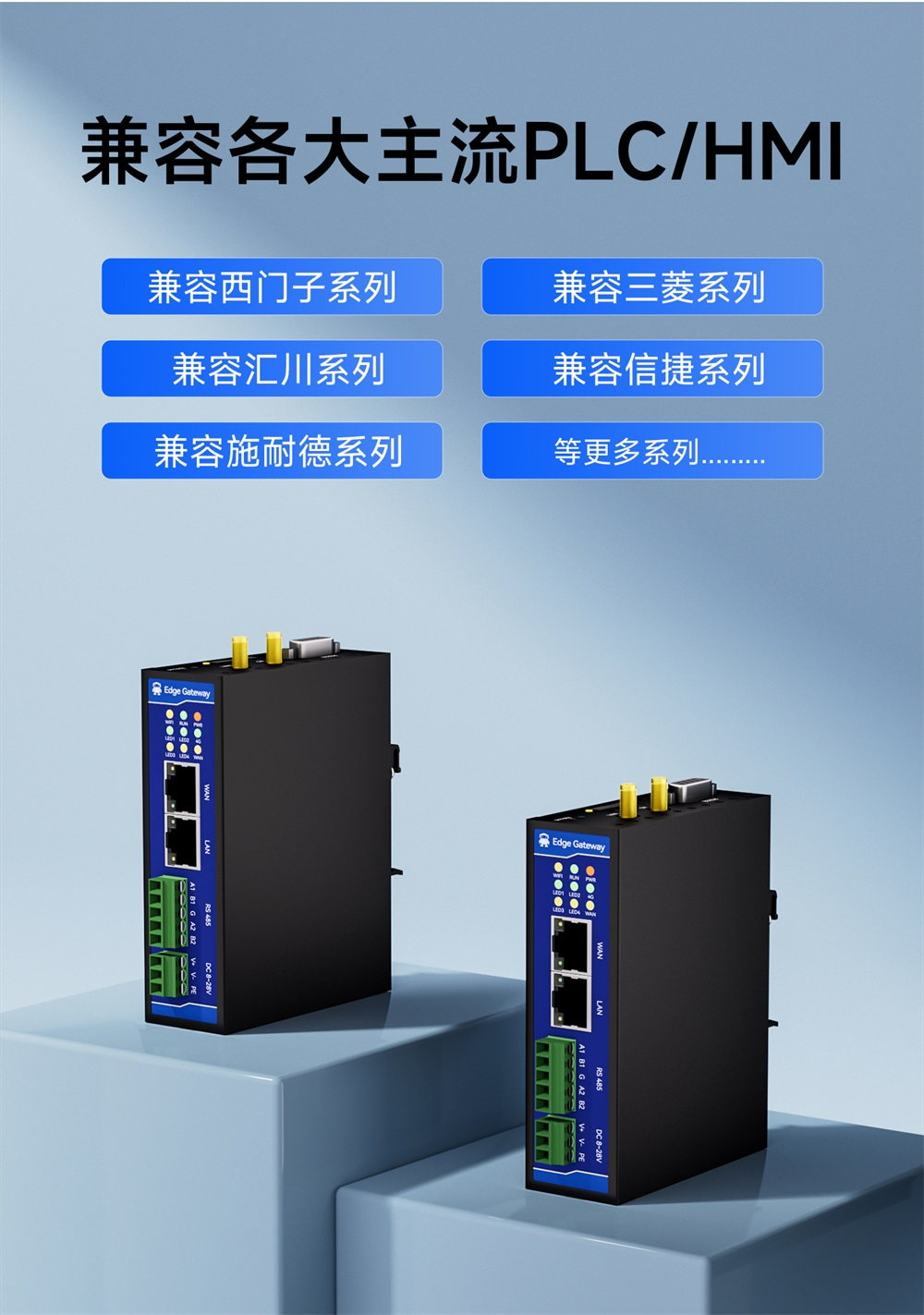

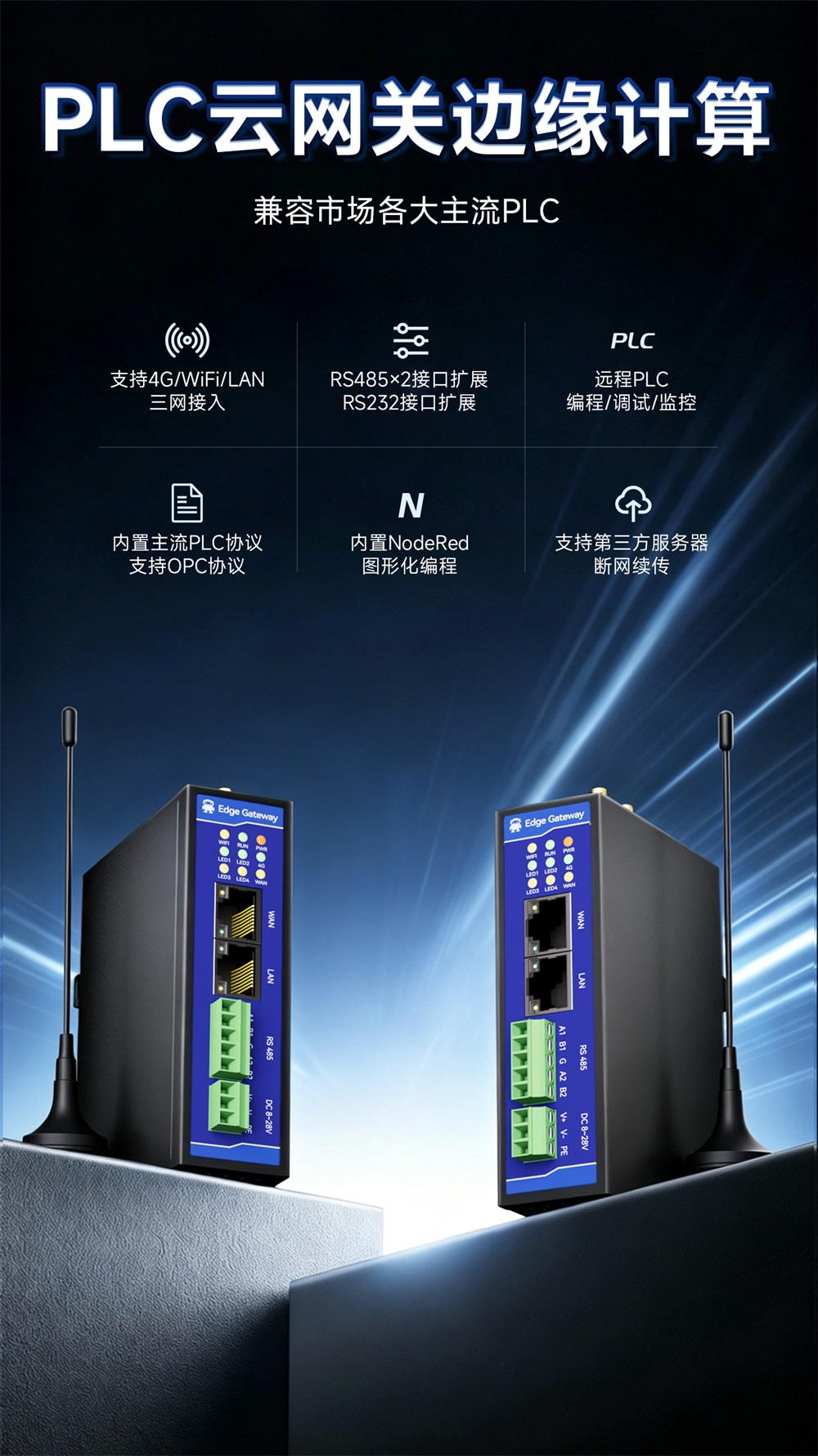

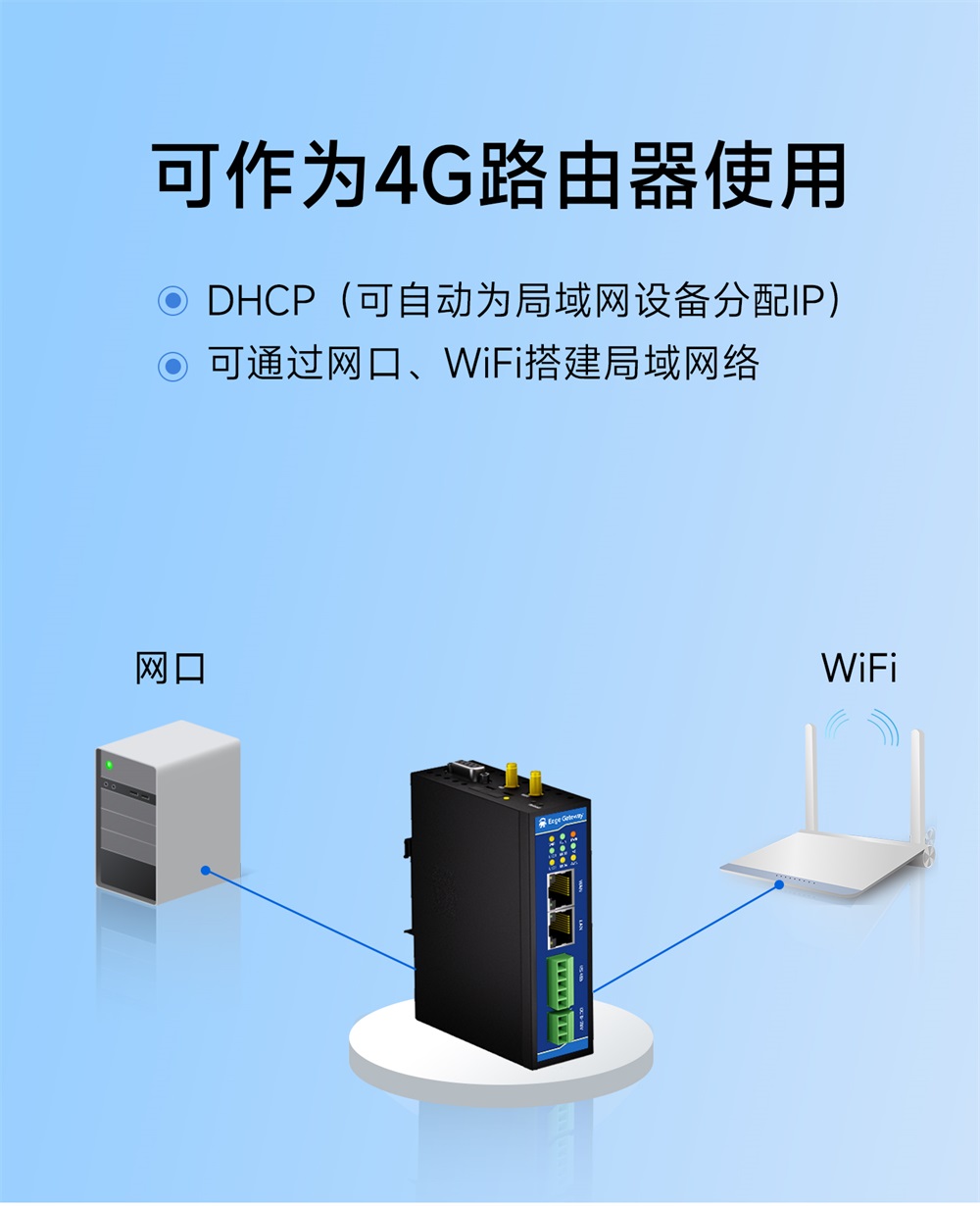

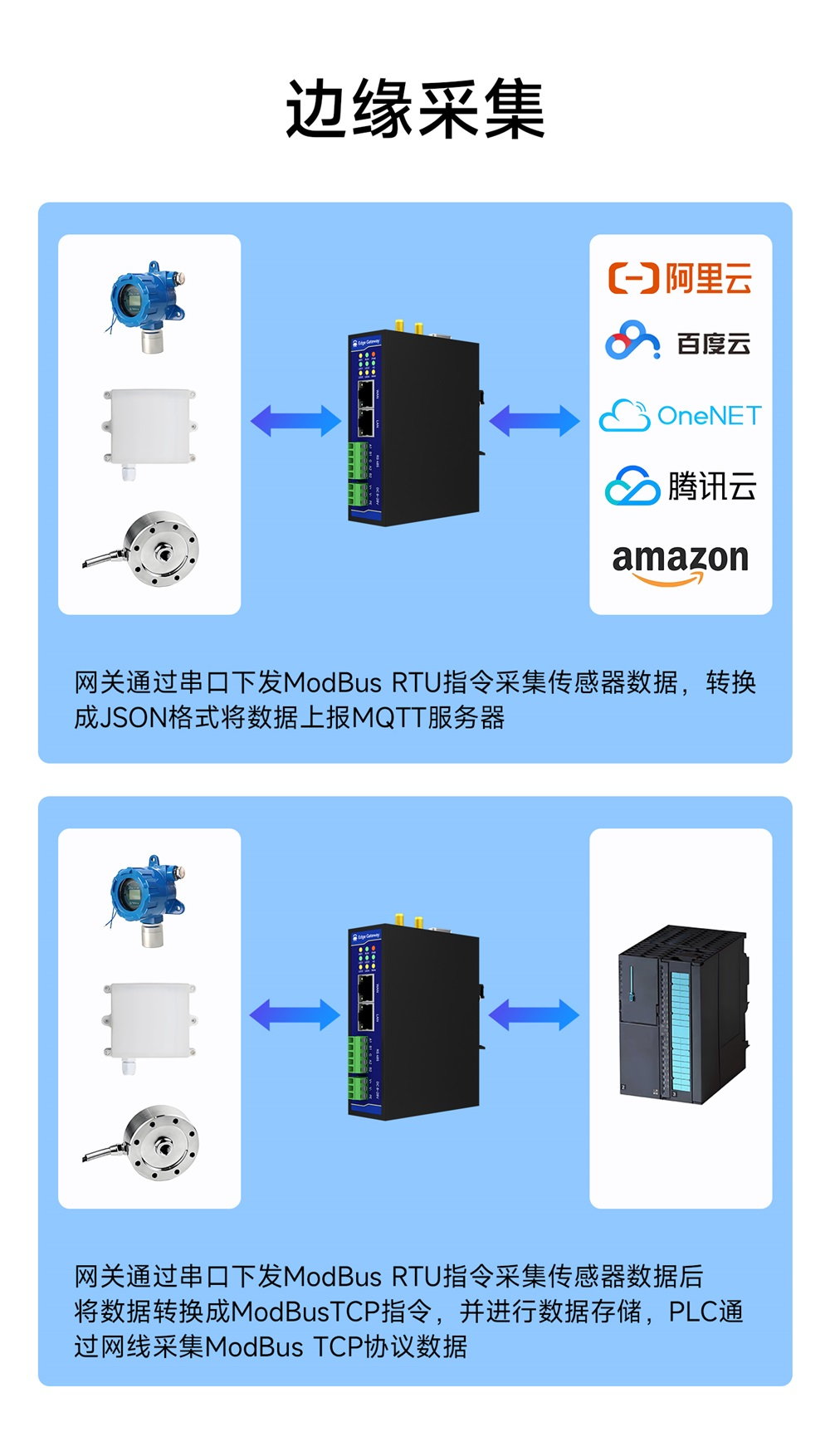

产品简介：E870-EG01是亿佰特公司设计生产的专注于数据采集和协议转换的图形化编程边缘计算网关。网关支持4G/以太网/WIFI三网通信。产品集成了数据的边缘采集、计算、主动上报和数据读写，联动控制等功能，支持多种工业协议和物联网协议，支持远程管理/升级/运维。产品具备路由功能，可同时作为4G路由使用，同时虚拟局域网功能可以使用户能够远程上下载PLC程序，方便快捷。产品外壳喷涂三防漆，具有“防霉菌”“防潮湿”“防盐雾”等功能。
| 参数 | 描 述 | ||
| WAN口 | 4G | APN | 可设置用户名，密码和鉴权方式 |
| WAN | IP模式 | 默认DHCP，可设置静态IP | |
| IP | 默认DHCP，可自定义 | ||
| 子网掩码 | 默认DHCP，可自定义 | ||
| 网关 | 默认DHCP，可自定义 | ||
| DNS | 默认自动获取，可自定义 | ||
| DNS地址 | 默认自动获取，可自定义2个DNS服务器 | ||
| WiFi | 频段 | 2.4GHz，可定制5.8G频段 | |
| IP模式 | 默认DHCP，可设置静态IP | ||
| IP | 默认DHCP，可自定义 | ||
| 子网掩码 | 默认DHCP，可自定义 | ||
| 网关 | 默认DHCP，可自定义 | ||
| DNS | 默认自动获取，可自定义 | ||
| 局域网 | LAN | IP地址 | 可自定义，默认192.168.99.1 |
| 子网掩码 | 可自定义，默认255.255.255.0 | ||
| DHCP 服务 | 支持，默认开启 | ||
| DHCP池 | 默认100~200，可自定义，与WiFi共用 | ||
| WiFi | IP地址 | 可自定义，默认192.168.99.1 | |
| 子网掩码 | 可自定义，默认255.255.255.0 | ||
| DHCP 服务 | 支持，默认开启 | ||
| WiFi名称 | 默认为设备SN，可自定义 | ||
| WiFi密码 | 默认12345678，可自定义 | ||
| 硬件接口 | 天线 | 4G天线 | 标准SMA接口 |
| WiFi天线 | 标准SMA接口 | ||
| 4G | SIM卡 | 抽屉式mini SIM卡座 | |
| 按键 | Reload | 按键,按下5-10秒内松开，恢复出厂设置 | |
| 以太网 | WAN | 10/100M自适应接口，标准RJ45 | |
| LAN | 1000M接口，标准RJ45 | ||
| LED | PWR | 通电后亮起 | |
| RUN | 运行时闪烁 | ||
| WiFi | 常亮：WiFi通过路由器连接外网成功后亮起 | ||
| 闪烁：WiFi连接网络中 | |||
| 熄灭：WiFi网卡关闭 | |||
| 4G | 常亮：4G注册网络连接外网成功 | ||
| 闪烁：4G正在注册网络 | |||
| 熄灭：4G网卡关闭 | |||
| WAN | 常亮：WAN口通过路由器连接外网成功 | ||
| 闪烁：WAN口连接网络中 | |||
| 熄灭：WAN口网卡关闭 | |||

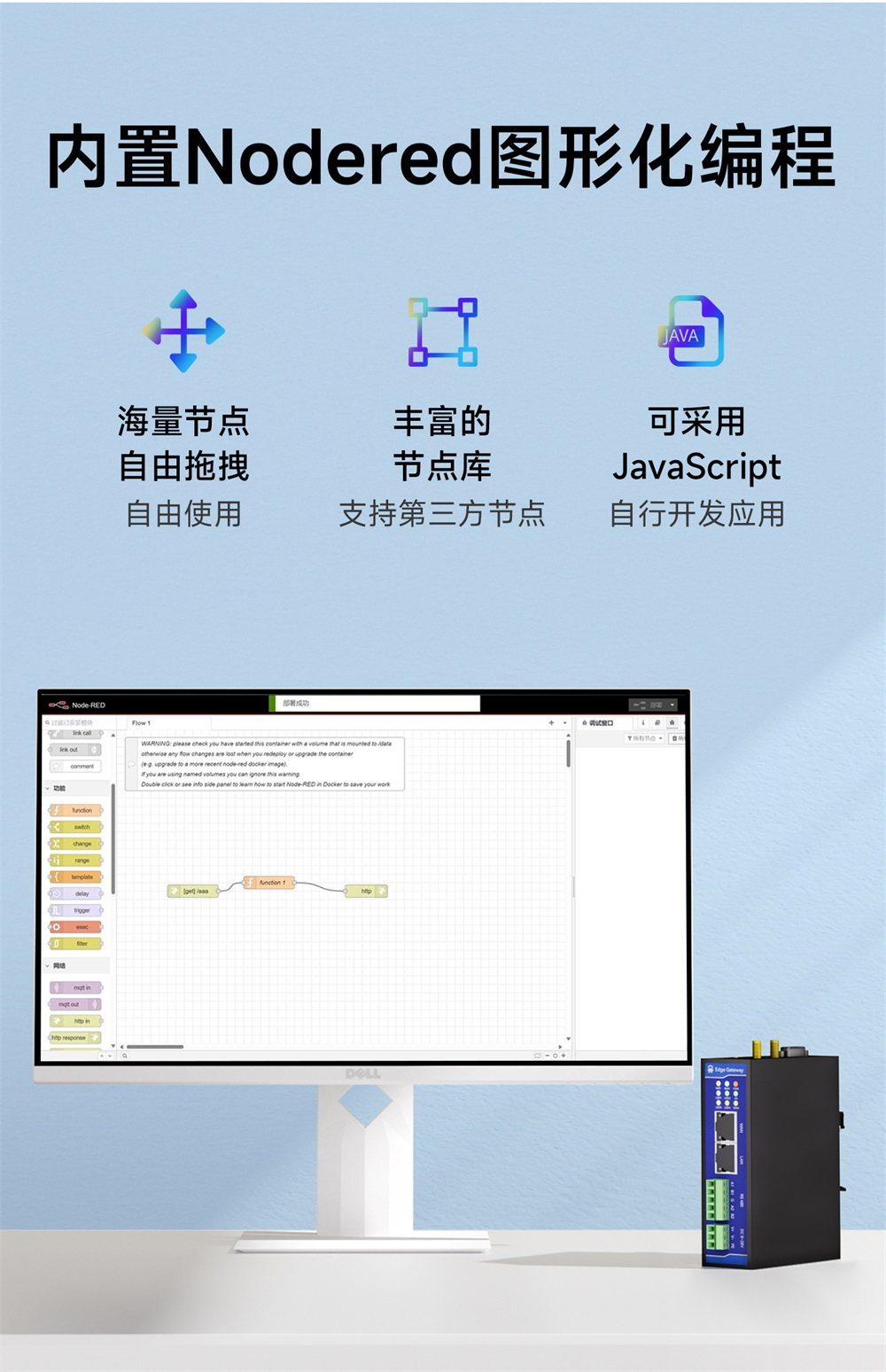

| LED1 | 可通过nodered节点自定义功能 | ||
| LED2 | 可通过nodered节点自定义功能 | ||
| LED3 | 可通过nodered节点自定义功能 | ||
| LED4 | 可通过nodered节点自定义功能 | ||
| 串口 | RS485-1 | RS485接口1,3.81mm接线端子 | |
| RS485-2 | RS485接口2,3.81mm接线端子 | ||
| RS232 | RS232接口，DB9母头 | ||
| 电源 | DC-IN | DC8~28V输入,3.81mm接线端子，推荐使用12V/2A电源适配器 | |

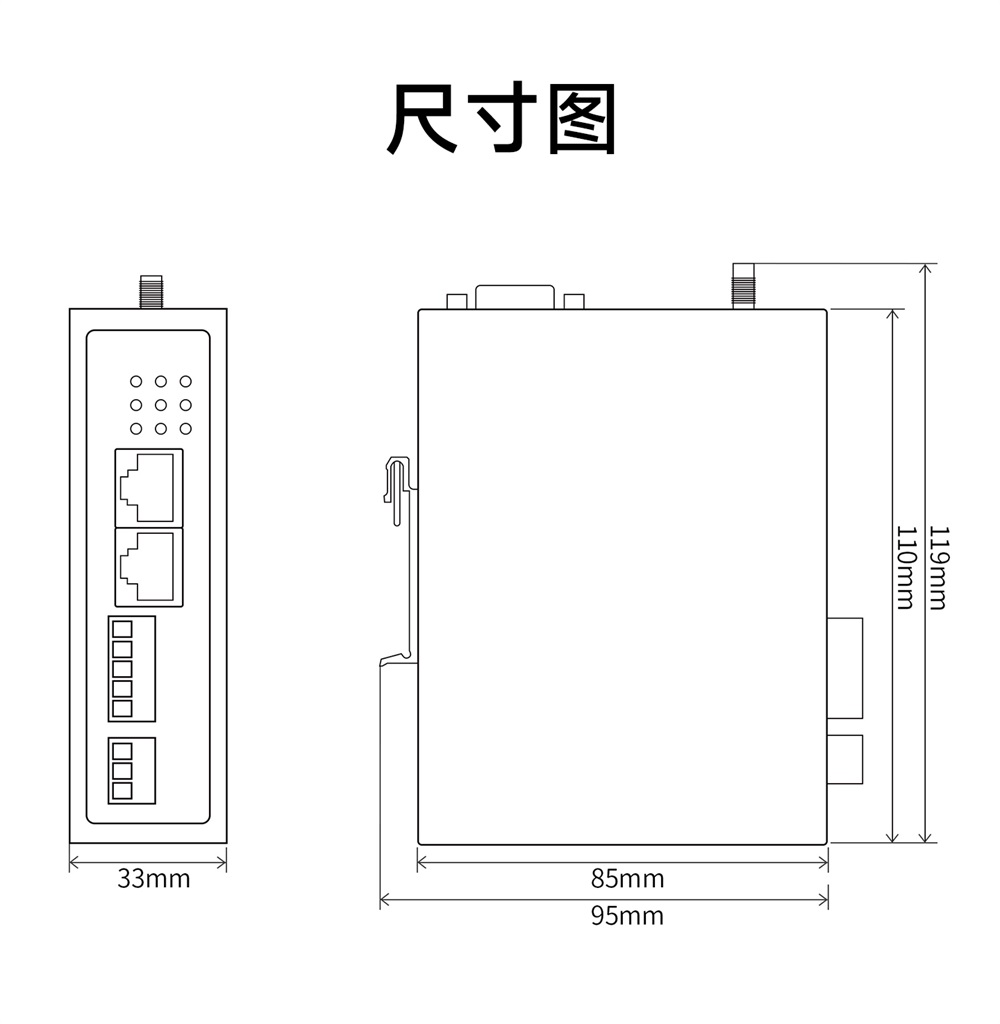

| 整机参数 | 尺寸 | 116×103×33mm | |
| 重量 | 340±5g | ||
| 安装方式 | DIN35导轨安装 | ||

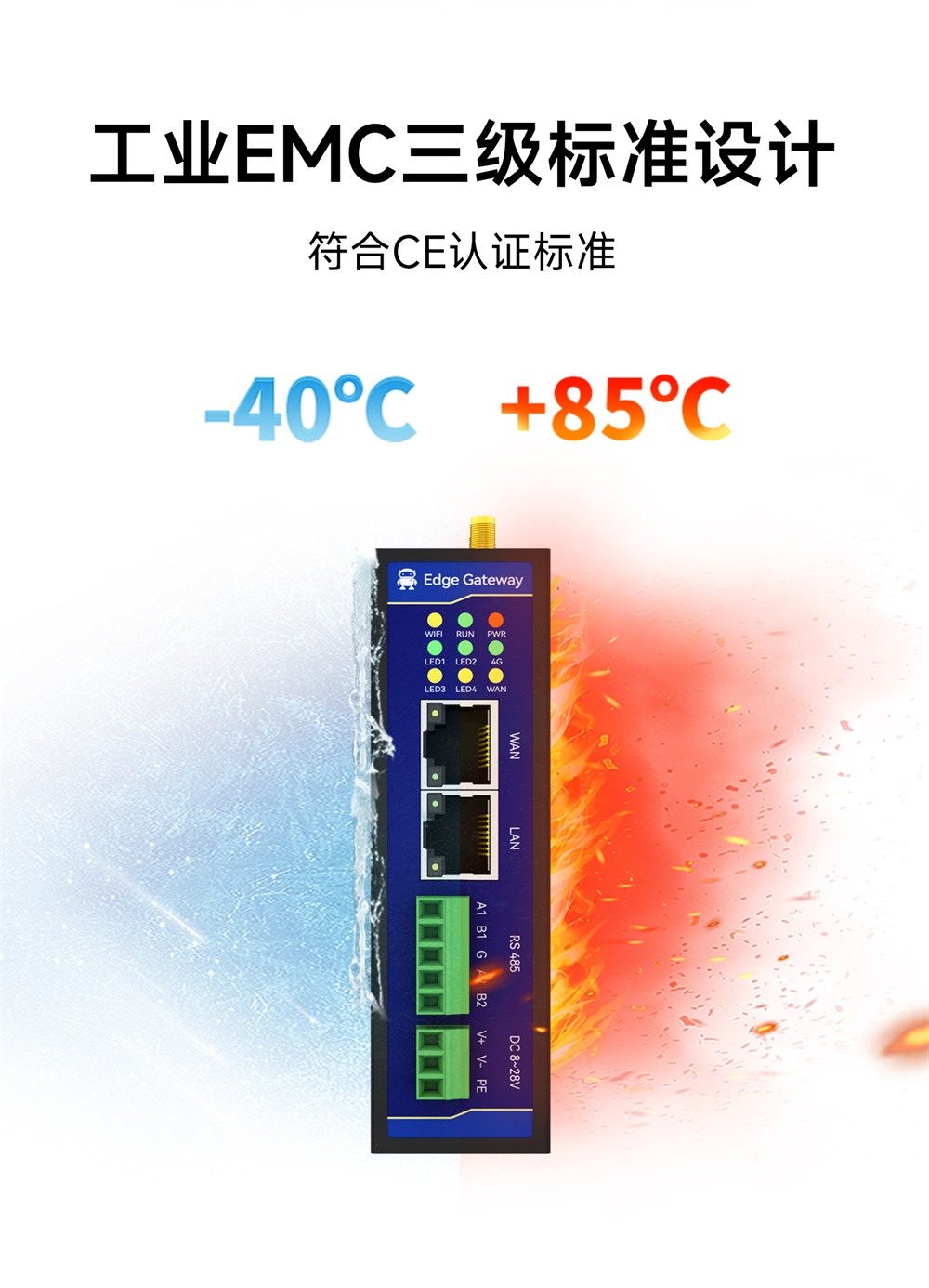

| 防护参数 | 静电 | IEC61000-4-2，Level 3，class B | |
| 脉冲 | IEC61000-4-5，Level 3，class B | ||
| 浪涌 | IEC61000-4-4，Level 3，class B | ||
| 工作温度 | -40~85℃ | ||
| 存储温度 | -40~125℃ | ||
| 序号 | 名称 | 功能 | 说明 |
| 1 | LED-WiFi | WiFi连接指示灯 | 常亮：WiFi通过路由器连接外网成功后亮起 |
| 闪烁：WiFi连接网络中 | |||
| 熄灭：WiFi网卡关闭 | |||
| 2 | LED-RUN | 运行指示灯 | 运行时闪烁 |
| 3 | LED-PWR | 电源指示灯 | 通电后亮起 |
| 4 | LED-LED1 | 自定义功能指示灯 | 可通过nodered节点自定义功能 |
| 5 | LED-LED2 | 自定义功能指示灯 | 可通过nodered节点自定义功能 |
| 6 | LED-4G | LED指示灯 | 常亮：4G注册网络连接外网成功 |
| 闪烁：4G正在注册网络 | |||
| 熄灭：4G网卡关闭 | |||
| 7 | LED-LED3 | 自定义功能指示灯 | 可通过nodered节点自定义功能 |
| 8 | LED-LED4 | 自定义功能指示灯 | 可通过nodered节点自定义功能 |
| 9 | LED-WAN | LED指示灯 | 常亮：WAN口通过路由器连接外网成功 |
| 闪烁：WAN口连接网络中 | |||
| 熄灭：WAN口网卡关闭 | |||
| 10 | WAN | 网口 | 10/100M自适应网口 |
| 11 | LAN | 网口 | 10/100/1000M自适应网口 |
| 12 | RS485-A1 | RS485接口 | 3.81mm压线端子，与RS485总线A连接 |
| 13 | RS485-B1 | RS485接口 | 3.81mm压线端子，与RS485总线B连接 |
| 14 | RS485-G | RS485接口 | 3.81mm压线端子，与屏蔽线或信号地线连接 |
| 15 | RS485-A2 | RS485接口 | 3.81mm压线端子，与RS485总线A连接 |
| 16 | RS485-B2 | RS485接口 | 3.81mm压线端子，与RS485总线B连接 |
| 17 | V+ | 电源接口 | 3.81mm压线端子，DC 8~28V输入+极，可与开关电源V+连接 |
| 18 | V- | 电源接口 | 3.81mm压线端子，DC 8~28V输入-极，可与开关电源V-连接 |
| 19 | PE | 电源接口 | 3.81mm压线端子，接大地端子 |
| 20 | RS232 | RS232接口 | DB9母头 |
| 21 | ANT-4G | 4G天线 | 标准SMA-K接口，外螺纹内孔 |
| 22 | ANT-WiFi | 4G天线 | 标准SMA-K接口，外螺纹内孔 |
| 23 | RELOAD | 按键 | 长按5-10秒恢复出厂设置，全部指示灯亮起表示成功 |
| 24 | SIM卡座 | SIM卡座 | Mini SIM卡座，芯片向上，缺口向内 |
