随着国家"双碳"战略的深入推进和《大气污染防治法》的严格实施，工业VOCs排放治理已成为化工、制药、喷涂、印刷、电子制造等行业的刚性需求。RTO（蓄热式氧化炉）作为当前主流的高效尾气处理技术，其运行效率与能耗的平衡是企业关注的焦点。本文基于亿佰特E22-400T37S大功率LoRa无线模块与M31系列远程IO模块，构建一套无线化、智能化、低能耗的RTO尾气净化控制系统，实现废气治理的精准调控与远程运维。
当前工业尾气治理面临四大核心痛点：参数调节滞后，人工巡检加手动调节无法实时响应工况变化，净化效率波动大；能耗过高，长期满功率运行导致电费和燃气费高昂，占运营成本40%以上；设备故障发现晚，定期巡检方式导致故障发现时已造成长时间无效运行或停机；数据采集困难，RTO周边高温环境导致有线布线困难、维护成本高。据行业报告，2025年中国VOCs治理市场规模将突破1200亿元，其中RTO设备及配套控制系统占比约30%，智能化升级已成为行业刚需。
价值维度 | 具体体现 | 量化指标 |
实时调控 | 废气浓度/流量数据无线传输，自动调节运行参数 | 响应时间<3秒 |
节能降耗 | 根据浓度自动调整燃烧温度、风机频率 | 综合能耗降低30%~45% |
无线部署 | LoRa远距离通信，无需布线 | 部署成本降低70%，工期缩短90% |
远程运维 | 手机APP/PC端实时监控，异常自动告警 | 运维人力降低60% |
净化效率提升 | 精准控制，确保VOCs去除率达标 | 净化效率稳定在95%以上 |
设备寿命延长 | 减少频繁启停，优化运行区间 | 关键部件寿命延长30% |

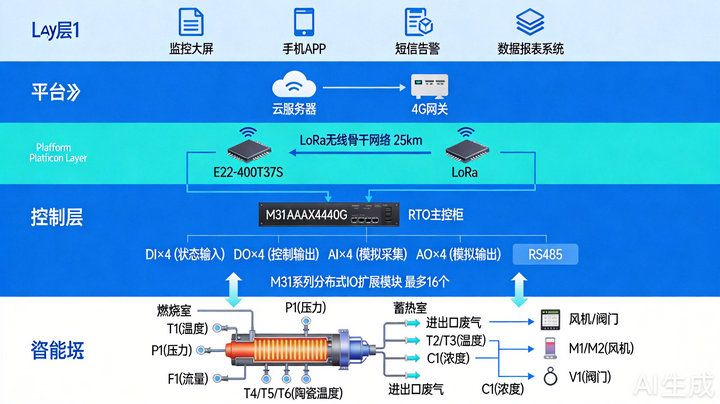

本方案采用"感知层→传输层→控制层→平台层→应用层"五层架构：
① 感知层：由温度传感器（热电偶/PT100）、压力传感器、VOCs浓度检测仪、流量计等组成，采集RTO各工艺节点的实时参数。
② 传输层：E22-400T37S大功率LoRa模块构建无线骨干网络，实现数据远距离双向传输，通信距离可达25km。
③ 控制层：M31-AAAX4440G远程IO主机为核心，提供4DI+4DO+4AI+4AO完整IO资源，支持Modbus RTU/TCP协议，可扩展最多16个M31系列IO扩展模块。
④ 平台层：云服务器与4G DTU配合，实现数据汇聚、存储与分析。
⑤ 应用层：监控大屏、手机APP、短信告警、数据报表系统等终端展示与交互。
设备名称 | 型号/规格 | 数量 | 功能说明 |
LoRa无线模块 | E22-400T37S | 2个 | 收发两端，实现数据无线双向传输，传输距离25km |
远程IO主机 | M31-AAAX4440G | 1台 | 主控柜核心：4DI+4DO+4AI+4AO，Modbus TCP/RTU协议 |
IO扩展模块 | M31系列扩展模块 | 2~4个 | 根据实际点位数扩展，最多16个 |
温度传感器 | 热电偶/PT100，4~20mA | 6支 | 燃烧室温度、蓄热室温度、进出口温度 |
压力传感器 | 4~20mA输出 | 2个 | 燃烧室压力、风机出口压力 |
VOCs浓度检测仪 | PID原理，4~20mA | 1台 | 进口/排放口浓度监测 |
流量计 | 热式/差压，4~20mA | 1台 | 废气处理量监测 |
变频器 | 风机变频控制，0~10V | 2台 | 引风机/鼓风机调速 |
电动调节阀 | 4~20mA控制 | 1台 | 天然气/燃料调节 |
4G DTU | E840-DTU(EC05-485) | 1台 | 数据上传云平台 |
云平台 | 阿里云IoT/私有云 | 1套 | 数据存储、展示、告警推送 |
根据产品手册，E22-400T37S模块具备以下核心参数：工作频段410.125~493.125MHz，穿透性强，适合工厂复杂环境；最大发射功率37dBm（5W），25km超远距离，确保极端条件下通信；接收灵敏度-126dBm~-130dBm（2.4kbps），弱信号下可靠接收；空中速率0.3kbps~62.5kbps六种可选，灵活配置平衡距离与速度；工作电压4.5~15V宽电压，适应工业供电；发射电流900~1300mA（12V供电）；休眠电流<10µA；工作温度-40~+85℃，适应RTO周边高温环境；内置看门狗设计，异常时自动复位；内置过温保护，超温自动停止发送。
核心功能包括：自动中继组网，多级中继适用于超远距离通信；LBT功能，发送前监听信道环境噪声，提高恶劣环境通信成功率；RSSI信号强度指示，评估信号质量、改善通信网络；通信密钥，用户自行设定，提高数据保密性；深度休眠，全供电范围支持，有利于低功耗运行；分包长度设定，支持32/64/128/240字节分包。
M31-AAAX4440G远程IO主机具备以下核心参数：工作电压DC 9~36V工业宽电压；无线频段410.125~493.125MHz，与E22-400T37S同频段；发射功率30dBm（1W）；通信距离10km（理想条件）；IO配置4DI+4DO+4AI+4AO，完整采集控制；DI输入NPN/PNP可切换，适配各类传感器；AI输入0~20mA/4~20mA模拟量采集标准；DO输出继电器输出，直接控制执行器；AO输出4~20mA/0~10V，变频器/阀门控制；通讯接口LoRa+RS485+RJ45三网融合；协议支持Modbus RTU+Modbus TCP；IO扩展最大可接入16个扩展模块，支持大规模部署。
关键功能：Modbus透传模式，可通过配置工具开启，将非本机地址的Modbus RTU指令透传给已组网的LoRa设备，同时自身也可作为无线Modbus指令发射器。
根据手册说明，空速设置越高，传输速率越快，传输距离也越近。因此在速率满足使用要求的情况下，建议空速越低越好。本方案通信优化策略如下：
通信链路 | 推荐空速 | 理由 |
E22-400T37S（收发两端） | 9.6kbps | 平衡传输距离（约15km）与数据量（实时工艺参数） |
M31主机→扩展模块（同柜） | 62.5kbps | 距离小于1米，无需考虑距离 |
M31主机→上位机（有线） | 以太网 | 通过RS485/RJ45本地调试 |
智能尾气净化控制系统采用闭环控制逻辑：VOCs浓度检测→AI采集→LoRa无线传输→PLC决策→AO/DO控制→设备执行→排放监测→效果反馈。核心控制逻辑：当VOCs浓度高时，提升燃烧温度；当VOCs浓度低时，降低燃烧温度并降低风机频率，在确保净化效率大于95%的前提下实现能耗最低。
RTO现场勘测
勘测前需确认以下项目：RTO型号、处理量、燃烧室温度范围；温度/压力/浓度/流量测点GPS定位；电气柜空间是否能安装M31主机和扩展模块；厂区4G信号覆盖强度；RTO金属外壳对无线信号的影响；供电条件是否有220V/380V电源；控制室与RTO的实际距离。
传感器安装
各传感器安装位置与规格如下：燃烧室安装热电偶温度传感器和压力传感器，监测燃烧温度和压力；三个蓄热室顶部各安装一支热电偶，监测陶瓷蓄热体温度；进出口废气管道安装温度传感器和VOCs浓度检测仪；排放口安装VOCs浓度检测仪，验证净化效果；风机出口安装压力传感器和流量计。
天线安装规范
根据E22系列产品手册要求：天线应垂直朝上安装，远离金属结构体至少250px；天线顶部严禁贴着金属、墙体等对射频有极大衰减作用的物体；远离变频器、电机、大功率开关电源等干扰设备；馈线长度不宜超过3米，使用低损耗馈线。
1. 基本参数设置：通过亿佰特IO模块配置测试工具，设置Modbus地址、LoRa信道、空速等级、网络ID等参数。
2. AI通道配置：AI-1连接VOCs浓度检测仪（4~20mA），设置量程上下限；AI-2~AI-4连接温度传感器。
3. AO通道配置：AO-1连接燃烧阀门调节阀（4~20mA）；AO-2连接引风机变频器（0~10V）；AO-3连接鼓风机变频器（0~10V）。
4. DO通道配置：DO-1~DO-4分别控制燃烧机启停、引风机启停、鼓风机启停、报警输出。
5. DI通道配置：DI-1~DI-4分别检测燃烧机运行状态、引风机运行状态、鼓风机运行状态、手动/自动模式切换。
系统根据VOCs浓度实时自动调节运行参数，核心控制逻辑如下：
工况一：VOCs浓度高（>1000mg/m³）
1. 维持燃烧室温度在780~850℃（RTO高效区）。
2. 风机全频运行，保证废气处理量。
3. 阀门开度根据温度自动调节。
工况二：VOCs浓度中等（500~1000mg/m³）
1. 燃烧室温度维持在750~800℃。
2. 风机频率适当降低至80%。
3. 利用废气自身热值维持氧化反应，减少燃气消耗。
工况三：VOCs浓度低（<500mg/m³）
1. 燃烧室温度维持在700~750℃。
2. 风机频率降低至60%。
3. 补充少量燃气维持燃烧温度，整体能耗大幅降低。
云平台提供实时数据看板、历史趋势分析、设备运行状态监控等功能。告警规则包括：燃烧室超温告警（>950℃）、VOCs排放超标告警（>20mg/m³）、风机故障告警、设备离线告警等，支持短信、微信、邮件等多渠道推送。
以某化工企业RTO系统为例（处理量50000m³/h，年运行8000小时），采用本方案后：燃气消耗降低35%，年节省燃气费用约42万元；电力消耗降低30%，年节省电费约18万元；综合年节能效益约60万元。
1. 人力成本降低：远程监控替代现场值守，运维人力降低60%。
2. 故障响应提速：异常自动告警，平均故障处理时间从4小时缩短至30分钟。
3. 设备寿命延长：优化运行区间，减少频繁启停，关键部件寿命延长30%。
方案总投资约8~12万元（含设备、安装、调试），年节能效益约60万元，投资回收期约2~3个月。
1. 检查天线安装位置是否远离金属结构和干扰源。
2. 确认天线垂直安装且外露无遮挡。
3. 尝试降低空中速率（如从19.2kbps降至9.6kbps）。
4. 启用LBT功能，避免信道碰撞。
1. 确认传感器4~20mA信号线与AI通道接线正确。
2. 检查AI通道量程配置是否与传感器匹配。
3. 使用万用表测量传感器输出电流，验证传感器本身是否正常。
1. 确认IO模块网络连通，使用Modbus Poll软件验证通信。
2. 检查DO接线（NO/COM/NC区分）。
3. 确认Modbus地址和寄存器地址配置正确。
1. 检查4G DTU信号强度，CSQ值应≥15。
2. 确认DTU的心跳间隔设置合理（建议30~60秒）。
3. 检查云平台服务器处理能力是否充足。
本方案基于亿佰特E22-400T37S大功率LoRa无线模块与M31系列远程IO模块，成功构建了一套无线化、智能化、低能耗的RTO尾气净化控制系统。系统通过LoRa远距离无线通信实现RTO各工艺节点的数据采集与控制，通过M31系列IO模块的灵活扩展能力覆盖各类控制需求，通过自动控制逻辑实现VOCs浓度自适应调节，在确保净化效率稳定在95%以上的前提下，综合能耗降低30%~45%。用无线物联网技术驱动的智慧绿色革命，让每一分能源都创造最大环保价值。
RTO尾气净化控制系统方案适用于化工、制药、喷涂、印刷、电子制造等行业的RTO尾气治理场景，尤其适合已建成RTO设备的智能化升级改造。相比传统有线方案，本方案部署成本降低70%，工期缩短90%，投资回收期仅2~3个月，是工业企业推进尾气治理数字化转型的可靠选择。
