随着国家对环保监管力度的持续加强和"绿水青山"战略的深入推进，水质动态监测已成为环保部门、水务集团、水产养殖企业、工业废水处理厂的刚性需求。传统水质监测依赖人工采样加实验室分析，存在采样周期长、数据滞后、人力成本高、无法实现实时预警等痛点。
本文详细阐述基于亿佰特E840-DTU(EC05-485)系列4G DTU与ME31-AAAX2240远程IO模块构建水质动态监测系统的完整方案，涵盖系统架构设计、设备选型、硬件接线、参数配置、数据采集、云平台对接及常见故障排查等内容，该水质检测物联网方案适用于环保部门、水产养殖、工业废水处理等场景的在线水质监测需求。
市场驱动因素主要包括：
环保法规趋严，重点排污企业需安装在线监测设备并上传环保平台；
智慧水务建设推进管网水质实时监测与应急响应；
水产养殖升级对溶解氧、pH值要求精确控制；
水源地保护需24小时不间断监测。
据行业报告，2025年中国水质监测市场规模将突破500亿元，其中在线监测设备占比超过60%。
本方案基于亿佰特E840-DTU(EC05-485) 4G DTU与ME31-AAAX2240远程IO模块，
核心价值体现在以下方面：
① 实时性：数据秒级上传至云平台，支持实时告警。
② 远程可控：通过IO模块远程控制水泵、阀门等执行设备。
③ 低成本：相比工业级RTU方案，成本降低50%以上。
④ 易部署：RS485总线即插即用，4G全网通免布线。
⑤ 高可靠性：工业级设计，支持断线重连、数据缓存。

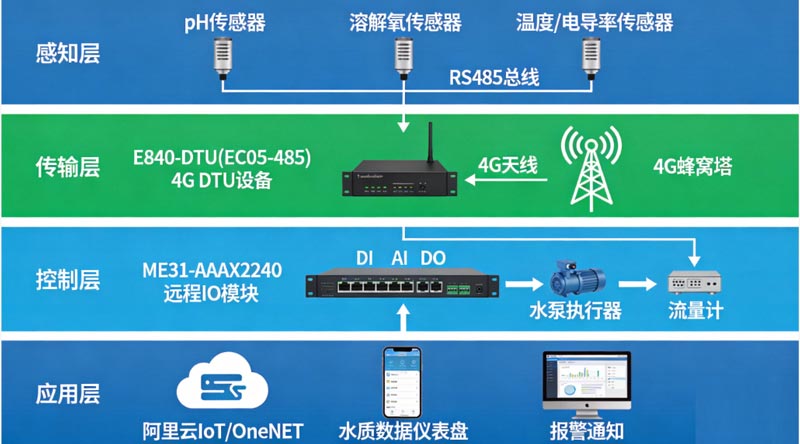

本方案采用"感知层→传输层→控制层→应用层"的四层架构：
① 感知层：pH传感器、溶解氧传感器、温度/电导率传感器等，通过RS485总线连接。
② 传输层：E840-DTU(EC05-485) 4G DTU负责数据透传，支持MQTT/TCP/UDP协议。
③ 控制层：ME31-AAAX2240远程IO模块，提供DI/AI/DO接口，实现设备控制与数据采集。
④ 应用层：阿里云IoT/OneNET云平台、手机APP、环保数据平台。
设备名称 | 型号 | 数量 | 功能说明 |
4G DTU | E840-DTU(EC05-485) | 1台 | 串口转4G双向透明传输，支持MQTT/阿里云/OneNET |
远程IO模块 | ME31-AAAX2240 | 1台 | 2路DI+2路AI+4路DO，Modbus TCP/RTU协议 |
pH传感器 | 485型工业pH计 | 1支 | 量程0~14pH，精度±0.02pH，RS485输出 |
溶解氧传感器 | 485型荧光法DO | 1支 | 量程0~20mg/L，精度±0.1mg/L，RS485输出 |
温度/电导率一体 | 485型多参数 | 1支 | 温度、电导率、TDS一体，支持Modbus RTU |
水泵控制器 | 接触器+继电器 | 1套 | 通过DO控制增氧泵/循环泵启停 |
电源 | DC 12V/5A开关电源 | 1个 | 为DTU、IO模块、传感器供电 |
云平台 | 阿里云IoT/OneNET | 1个 | 数据存储、展示、告警推送 |
ME31-AAAX2240远程IO模块具备以下核心参数：供电电压DC 8~28V；2路DI（数字输入），支持干接点/湿接点及计数功能；2路AI（模拟量输入），0~20mA/4~20mA，16位分辨率；4路DO（数字输出），A型继电器，支持电平/脉冲/跟随模式；通信协议支持Modbus RTU（RS485）和Modbus TCP（以太网）；支持Modbus网关功能，可扩展从机设备；导轨安装，OLED显示可选；工作温度-40~+85℃。
关键功能包括：Modbus网关自动转发非本机Modbus地址指令；AI数值与DO输出自动关联联动；DI计数可统计水泵启停次数或流量脉冲。
E840-DTU(EC05-485)具备以下核心特性：供电电压DC 8~28V；RS485接口（凤凰端子）；4G全网通（移动/联通/电信）；2路Socket，支持主/备服务器切换；网络协议支持TCP/UDP/MQTT/HTTP；云平台支持阿里云、OneNET、百度云、华为云；特色功能包括Modbus RTU↔TCP互转、NTP时间同步、短信透传；导轨安装，体积小巧。
传感器安装方面，pH电极浸入待测水体，485总线连接至DTU的RS485端子，12V DC供电；荧光法DO传感器直接浸入水中，同样连接485总线；多参数温度/电导率传感器与上述传感器并联在同一485总线上。
接线规范：
① 所有485设备采用手拉手或总线型拓扑，避免星型分歧。
② 总线两端分别并联120Ω终端电阻（距离大于100m时）。
③ 使用双绞屏蔽线作为485通信线，屏蔽层单端接地。
④ 电源线与信号线分开走线，避免电磁干扰。
⑤ IO模块执行器接线：DO输出通过中间继电器控制水泵接触器；AI模拟量输入连接4~20mA流量计信号线。
通过以太网口连接至局域网，使用"亿佰特IO模块配置测试工具"上位机软件进行配置：
① 基本参数：Modbus地址设为1，串口波特率9600，网络工作模式为TCP客户端。
② AI参数：AI-1对应4~20mA流量计，设置量程上下限；AI-2预留备用。
③ DO参数：DO-1控制增氧泵（电平模式），DO-2控制循环泵（电平模式），DO-3/DO-4预留。
④ 联动功能：支持AI触发DO自动控制，如流量超过80%量程上限时自动开启辅泵。
插入4G物联网卡，连接天线和12V电源，RS485端子连接传感器总线。通过"E840-DTU参数配置软件"进行配置：
① 串口参数：波特率9600，数据位8，校验位NONE，停止位1。
② 网络参数：以MQTT连接阿里云为例，配置服务器地址、端口、ClientID、用户名、密码、发布/订阅主题。
③ 注册包与心跳：设置30秒心跳间隔，确保连接稳定。
验证网络连接：PWR灯常亮表示电源正常，WORK灯闪烁表示网络注册正常，LINK灯常亮表示已连接服务器。CSQ值应大于15。
本方案采用DTU透传模式，云端服务器主动下发Modbus指令，DTU透明转发至485总线。传感器Modbus寄存器地址如下：
设备 | 寄存器地址 | 数据类型 | 说明 |
pH传感器 | 40001 | 16位整数 | pH×100（如703=pH7.03） |
溶解氧传感器 | 40001 | 16位整数 | DO×100（如85=8.5mg/L） |
温度传感器 | 40002 | 16位整数 | 温度×10（如255=25.5℃） |
ME31 AI-1 | 40001 | 16位整数 | 4~20mA对应数值 |
ME31 DO状态 | 线圈1~4 | 位 | DO-1~DO-4开/关状态 |
在阿里云IoT平台创建产品"水质监测"，定义pH值、溶解氧、温度、电导率、流量、泵状态等属性，创建设备并获取三元组。
告警规则设置：
告警名称 | 触发条件 | 执行动作 |
低氧告警 | 溶解氧值小于3.0mg/L | 自动开启增氧泵，短信通知管理员 |
pH超标告警 | pH小于6.5或大于8.5 | 发送微信/邮件告警至运维人员 |
水泵异常告警 | 流量为0但DO状态为ON | 提示水泵故障，需检修 |
设备离线告警 | DTU离线超过5分钟 | 短信通知技术负责人 |
在室内办公室环境，距离约50米条件下，各传感器模拟水质数据，DTU通过4G上传至阿里云。测试结果：pH值采集（1次/30秒）200次成功率100%，平均延迟<1秒；DO值采集200次成功率99.5%；DO-1远程控制50次成功率100%，延迟<2秒；流量AI-1读取200次成功率100%；DTU断线重连10次成功率100%，恢复时间<10秒。
在广东某对虾养殖基地（50亩，5个监测点，最远距离控制室约800米）进行7天连续测试：第1天（晴天）上传2880次，丢包率0.1%；第2天（阴天）上传2880次，丢包率0.2%；第3天（暴雨）上传2880次，丢包率0.8%；第4~7天（连续运行）上传11520次，丢包率0.15%。
用户反馈："以前每天晚上都要值班人员巡塘测溶解氧，现在手机上就能看实时数据，氧气低了自动开增氧机，今年虾的存活率提升了20%。"
以一个20亩精养塘为例，传统人工模式与智能监测方案对比：传统模式需1~2名巡塘员（年薪6~10万/人），增氧机盲目运行能耗高，缺氧导致死亡率10%~15%，年损失预估3~5万元；智能监测方案仅需1名运维兼管，按需启停节省30%电费，死亡率控制在5%以内，减少50%以上损失。设备投入约8000元/套，年运维成本约500元，投资回收期约4~6个月。
单点部署典型配置总价约9000元，包含4G DTU、远程IO模块、pH传感器、DO传感器、温度/电导率传感器、配电箱、开关电源、线缆辅材、物联网卡及安装调试费。大规模部署（10个以上点位）时，单点成本可降至6000~7000元。
排查步骤：确认485总线物理连接（A/B线电压应为2~5V）→使用USB转485模块直连传感器验证→检查DTU波特率与传感器一致→排查多传感器地址冲突。
排查步骤：检查SIM卡是否插反或欠费→确认4G天线已连接且放置于高处→检查服务器地址和端口是否正确→查询信号强度CSQ值应≥15。
排查步骤：确认IO模块网络连通（Ping模块IP）→使用Modbus Poll软件验证通信→检查DO接线（NO/COM/NC区分）→确认安全策略未误触发。
解决方案：统一采用标准Modbus RTU协议；注意寄存器地址起始差异和数据类型差异；利用ME31网关功能进行协议转换。
可能原因 | 解决方案 |
4G信号弱 | 更换高增益天线，调整天线位置 |
DTU缓冲区满 | 降低采集频率（建议>10秒） |
网络拥塞 | 切换至非高峰时段上报 |
服务器处理瓶颈 | 升级云平台配置 |
485总线干扰 | 增加中继器，使用屏蔽线 |
核心要求 | 推荐配置 | 预算参考 | |
水产养殖（基础版） | pH+DO+温度，自动增氧 | E840-DTU + ME31-AAAX2240 + pH+DO传感器 | 6000~8000元 |
工业废水监测 | 数据上传环保平台，多参数 | E840-DTU + ME31-AAAX2240 + COD/氨氮传感器 | 15000~25000元 |
饮用水源地保护 | 高精度，远程告警 | E840-DTU + ME31-AAAX2240 + 多参数+余氯传感器 | 12000~18000元 |
水产养殖（高级版） | 自动投喂+增氧+循环 | E840-DTU + 2台ME31 + pH/DO/液位/流量 | 12000~15000元 |
河道多参数监测 | 太阳能供电，低功耗 | E840-DTU(低功耗) + ME31-LP + 多合一传感器 | 8000~12000元 |
本方案基于亿佰特成熟的E840-DTU和ME31系列产品，成功构建了一套集数据采集、远程传输、智能控制、云平台展示于一体的水质动态监测系统。方案经过充分的测试验证和实际应用检验，具备部署简单、运行稳定、成本可控、维护方便等突出优势。
1、方案核心优势：
① 硬件选型精准：E840-DTU(EC05-485)小体积、低功耗、4G全网通、支持双Socket链接和MQTT；ME31-AAAX2240具备以太网+RS485双接口、完整IO资源、Modbus网关功能。
② 网络拓扑灵活：传感器通过RS485总线与DTU连接，最大支持32个从站设备；IO模块通过以太网接入局域网；云端支持阿里云、OneNET等主流平台。
③ 部署维护简便：导轨安装，接线即用；上位机图形化配置，无需编程；支持远程升级与参数修改。
④ 成本效益突出：单点部署成本约9000元，投资回收期4~6个月，长期运维成本极低。
2、实施关键建议：
① 前期实地测试4G信号强度，选择CSQ值大于15的部署位置。
② 统一所有485设备波特率、校验位、停止位（推荐9600-8N1）。
③ 提前规划传感器与IO模块的Modbus地址分配表。
④ 天线远离金属体，尽量高位安装。
⑤ 推荐保留30%电源余量。
⑥ 关键点位准备备用SIM卡，支持主备卡自动切换。
⑦ 开启DTU的本地数据缓存功能，确保网络中断时不丢数据。
3、未来升级方向
太阳能供电适用于户外无电区域；4G摄像头+AI分析实现视频联动；增加COD、氨氮、总磷传感器扩展多参数；M31分布式IO扩展最多16个模块；LoRa无线采集分散点位避免布线。
无论是环保部门的河流断面监测、水产养殖基地的鱼塘管理，还是工业企业的废水排放监控，都可以依托本方案快速实现水质数据的数字化转型。用数据驱动决策，让每一滴水的健康都看得见。
