随着国家"双碳"战略的深入推进和《固体废物污染环境防治法》的严格实施，工业固废的规范化管理已成为环保监管部门、制造企业、危废处理企业的刚性需求。传统固废管理依赖人工台账，存在数据造假、流转追溯难、监管成本高、违规处置风险大等痛点。本文基于E48-433M20S无线模块、二维码标签和智能称重设备，构建一套低成本、高可靠、易部署的工业固废全生命周期监管系统，覆盖固废从产生、分类、称重、转运、处置到核查的全链条追踪，实现"一物一码"精准管理。
市场驱动因素主要包括：法规趋严，新固废法明确要求建立固废全过程追溯体系，违规处置面临高额罚款；制造业企业加速推进数字化转型，固废管理是薄弱环节；固废处置费用逐年上涨，精细化分类可降低处置成本；ESG披露对企业固废管理提出新要求。据行业报告，2025年中国工业固废综合利用市场规模将突破8000亿元，其中智慧固废管理系统市场规模超过200亿元。
价值维度 | 具体体现 |
全流程追溯 | 从产生到处置全程留痕，杜绝数据造假 |
实时监管 | 数据通过无线网络实时上传至云平台，异常即时告警 |
低成本部署 | 采用433MHz无线通信，无需布线，部署成本降低60%以上 |
精细化管理 | 二维码"一物一码"精准匹配，支持固废分类别、分批次统计 |
合规避险 | 满足环保部门监管要求，提供完整的数据审计链 |

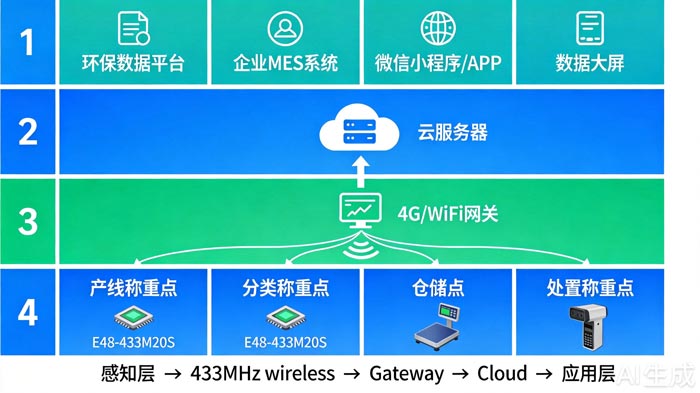

本方案采用"感知层→传输层→平台层→应用层"的四层架构：
① 感知层：由分布在产线称重点、分类称重点、仓储点、处置称重点的E48-433M20S无线模块、电子秤和扫码枪组成，负责固废称重数据采集与二维码识别。
② 传输层：E48-433M20S模块通过433MHz无线通信将称重数据汇聚至网关，网关通过4G/WiFi上传至云端。
③ 平台层：云服务器负责数据存储、处理与分析，提供API接口对接第三方系统。
④ 应用层：环保数据平台、企业MES系统、微信小程序/APP、数据大屏等终端展示与交互。
设备名称 | 型号/规格 | 数量 | 功能说明 |
无线模块 | E48-433M20S | 4个 | 实现各称重点到网关的数据无线传输 |
称重设备 | 工业电子秤/地磅 | 4台 | RS232/485接口，量程适配固废类型 |
二维码标签 | 防水耐高温不干胶 | 批量 | 每袋/桶固废一个唯一ID |
扫码枪 | USB/RS232接口 | 4把 | 扫描二维码识别固废身份 |
网关 | E48-433M20S(网关)+MCU+4G | 1套 | 汇聚称重数据，通过4G上传云端 |
云平台 | 自定义/阿里云IoT | 1套 | 数据存储、分析、展示、告警 |
MCU控制器 | STM32系列 | 5套 | 采集称重数据、驱动扫码枪、控制E48通信 |
l 根据产品规格书，E48-433M20S无线数传模块具备以下核心参数：
l 工作频段433MHz（ISM免许可频段），无需频率申请，穿透性强，适合工厂环境；
l 发射功率20dBm（100mW）；
l 接收灵敏度-117dBm；
l 通信距离3.5km（晴朗空旷，5dBi天线，2.5米高度）；
l 调制方式GFSK，抗干扰能力强；
l 接口SPI，灵活性与可编程性高；
l 供电电压2.3~3.6V，支持低功耗电池供电；
l 数据速率最高300kbps；
l 工作温度-40~+85℃，适应工业恶劣环境。
核心优势：
① 433MHz穿透性强：相比2.4GHz频段，433MHz在工厂车间的金属设备、墙壁等环境中具有更优的穿透能力。
② 3.5km通信距离：即使大型厂区也无需部署中继节点。
③ SPI接口纯硬件模块：用户可二次开发，按需定制通信协议。
④ 工业级设计：符合工业环境要求。

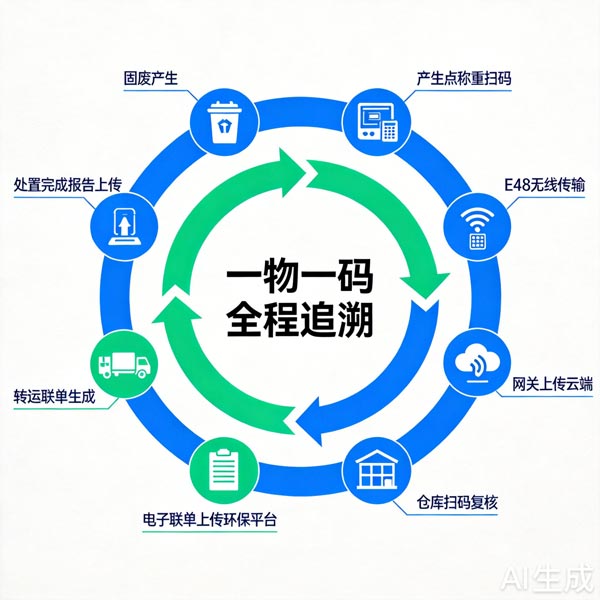

全生命周期流转路径如下：固废产生→产生点称重扫码→E48无线传输→网关→云平台→固废入库→仓库扫码复核→仓库称重→固废出库→装车扫码→转运联单生成→电子联单上传环保平台→处置企业接收→处置称重→处置完成→最终处置报告上传。
固废全生命周期流转图
每个称重点需配置以下组件：工业电子秤（RS232接口）1台、E48-433M20S模块1个、STM32 MCU控制板1块、二维码扫码枪（USB/RS232）1把、串口连接线若干、DC 5V电源1个。
硬件连接方式：STM32 MCU通过USART1连接RS232转TTL模块驱动电子秤，通过USART2连接扫码枪，通过SPI1连接E48-433M20S无线模块。MCU负责采集称重数据、接收扫码信息，并通过E48模块无线发送至网关。
网关负责接收所有称重点的无线数据，并通过4G网络上传至云平台。网关组件包括：E48-433M20S模块（接收端）1个、STM32 MCU或ESP32主控板1块、4G DTU（如E840-DTU）1台、DC 12V电源1个、4G天线1根、433MHz天线1根。
根据E48系列产品手册的硬件设计指导："天线安装环境对模块通信距离有显著影响。天线顶部严禁贴着金属、墙体等对射频有极大衰减作用的物体。"
① 天线远离金属：天线应外露并远离金属结构体至少250px。
② 垂直安装：天线应垂直朝上安装，以获得最佳辐射方向图。
③ 远离干扰源：远离变频器、电机、大功率开关电源等干扰设备。
④ 馈线尽量短：IPEX接口到天线的馈线长度不宜超过1米。
⑤ 防水处理：室外天线接口需做防水密封处理。
E48-433M20S是SPI接口的纯硬件模块，需外接MCU进行驱动。根据产品规格书，开发流程如下：
配置SPI引脚（SCK、MOSI、MISO、NSS），初始化SPI接口为模式0、波特率1Mbps。配置控制引脚，SLP（休眠控制）设为输出低电平进入正常模式，GPIO1设为输入用于检测发送完成状态。
E48无线模块支持数据加密、LBT、中继组网、空中唤醒等功能。
本方案设计20字节固定长度的数据帧格式，如上图所示，包含帧头、数据类型、节点ID、状态、电池电量、重量数据（高/低字节）、固废类型、二维码ID（前8字节）和CRC16校验。
MCU组装数据帧后，先进行LBT（先听后说）检测信道是否空闲，若信道被占用则等待空闲。通过SPI将数据写入模块FIFO寄存器，切换模块为发送模式，等待GPIO1引脚上升沿确认发送完成。
网关端E48模块接收到数据后触发中断，MCU从FIFO读取数据帧，进行CRC校验。校验通过后根据数据类型解析称重数据或扫码数据，并通过4G DTU上传至云平台。校验失败则请求重发。
云平台提供固废数据看板、全生命周期追溯查询、异常告警推送、报表统计等功能。支持对接环保监管平台、企业MES系统和第三方物流平台，实现数据互联互通。
① 无线部署灵活：433MHz无线通信无需布线，适合已建成厂房的改造项目，部署周期缩短70%。
② 穿透性强：433MHz频段在工厂复杂环境中信号稳定，单基站覆盖半径可达3.5km。
③ 数据安全可靠：支持CRC校验和LBT功能，确保数据传输的完整性和可靠性。
④ 一物一码追溯：二维码与固废唯一绑定，从产生到处置全程可追溯。
① 降低人力成本：自动称重与数据上传替代人工台账记录，减少1~2名专职管理人员。
② 减少违规风险：全流程数据留痕，满足环保审计要求，避免高额罚款。
③ 优化处置成本：精细化分类管理，可回收物与危废分离，降低综合处置费用。
④ 提升管理效率：实时数据看板，管理层可随时掌握固废产生与处置情况。
① 检查天线安装位置是否远离金属结构和干扰源。
② 确认天线垂直安装且外露无遮挡。
③ 检查供电电压是否在模块工作范围内（2.3~3.6V）。
④ 启用LBT功能，避免多节点同时发送造成碰撞。
① 检查电子秤RS232接口与MCU的接线是否正确。
② 确认串口波特率、数据位、校验位等参数与电子秤一致。
③ 检查数据帧CRC校验逻辑是否正确。
① 确认二维码标签清晰无破损。
② 检查扫码枪与MCU的通信接口和协议匹配。
③ 确认二维码编码内容符合系统预设格式。
① 检查4G DTU的SIM卡状态和信号强度（CSQ值应≥15）。
② 确认云平台服务器地址和端口配置正确。
③ 检查网关与DTU之间的串口通信参数是否匹配。
本方案基于E48-433M20S无线模块，结合二维码技术和智能称重设备，构建了一套完整的工业固废全生命周期监管系统。系统覆盖固废从产生到处置的全链条追踪，通过433MHz无线通信实现低成本、高可靠的部署，通过"一物一码"实现精细化管理，通过云平台实现数据实时监管与合规审计。
方案适用于各类制造企业、危废处理中心、工业园区等场景的固废数字化管理需求。相比传统人工台账模式，本方案可降低部署成本60%以上，提升管理效率80%，有效规避环保合规风险，是工业企业推进固废数字化转型的可靠选择。
