前文我们介绍了EWM22A系列多协议无线模块的UART/BLE透传与LoRa监听配置步骤、LoRa/BLE透传与UART监听配置教程步骤、LoRa/UART双向透传与WiFi监听配置教程。本实操教程主要介绍EWM22A-400BWL22S、EWM22A-900BWL22S系列无线模块搭配E22-T系列LoRa模块，实现LoRa与UART双向透传、BLE蓝牙监听功能的完整配置操作教程步骤。
EWM22A-400BWL22S、EWM22A-900BWL22S是亿佰特推出的高性能三合一无线通信模块，集成BLE、WiFi、LoRa三种通信方式，具备传输距离远、功耗低、抗干扰能力强等优势，广泛应用于工业数据采集、智能仪表、智能家居、环境监测等无线数据传输场景。
本教程将详细指导你如何使用EWM22A-xxxBWL22SS系列无线模块的UART和LoRa双向透传、BLE蓝牙监听模式，搭配E22-T系列LoRa模块实现串口与LoRa之间的双向数据透传，同时通过BLE蓝牙无线实时监听所有通信数据，无需布线即可远程查看设备通信状态。
适用说明：
l 若使用EWT22A-900BWL22S测试套件，仅LoRa工作频率不同，配置方法完全一致；
l 若使用EWM22A-400BWL22S/EWM22A-900BWL22S裸模块，请先焊接到应用底板再参考本教程配置。
物料名称 | 数量 | 说明 |
EWT22A-400BWL22S（或同系列模块） | 1 | 若使用裸模块需先焊接到应用底板 |
E22-400T22D LoRa模块 | 1 | E22-T系列其他型号配置方法一致 |
E15-USB-T2转接板 | 1 | 用于E22系列LoRa模块与电脑连接 |
Type-C转USB线 | 1 | 连接EWM22A系列多协议无线模块与电脑 |
433M天线 | 2 | 分别用于EWM22A和E22系列LoRa模块的LoRa通信 |
2.4G天线 | 1 | 用于EWM22A的BLE通信 |
l RF_Setting(E22-E9X(SL))配置软件：用于E22-T系列模块参数配置；
l XCOM串口调试助手：用于串口通信调试与AT指令发送；
l 手机端nrfconnect软件：用于BLE连接与数据监听，支持iOS和Android系统。
RF_Setting配置软件和XCOM串口调试助手均可在亿佰特官网对应产品页面的「相关下载」栏目免费获取，nrfconnect可在手机应用商店搜索下载。
步骤1：
EWM22A系列多协议无线模块接线1.将433M LoRa天线连接到EWT22A-400BWL22S的SMA接口（LoRa天线接口，标识为LORA）2.将2.4G BLE天线连接到EWT22A-400BWL22S的IPX接口（WiFi/BLE天线接口，标识为WIFI/BLE）3.通过Type-C转USB线将EWT22A连接到电脑USB口，完成供电与通信连接。
重要提示：
E15测试底板出厂默认TX/RX引脚为短接状态，使用前请务必取下TX/RX跳线帽，否则会导致串口通信异常，AT指令无响应。
步骤2：
E22系列LoRa模块接线
1、将E22-400T22D模块按引脚标识插入E15-USB-T2转接板，注意引脚对齐，避免反插；
2、将433M频段LoRa天线连接到E22系列LoRa模块的SMA接口；
3、通过USB线将E15转接板连接到电脑USB口，完成E22系列LoRa模块与电脑的连接。

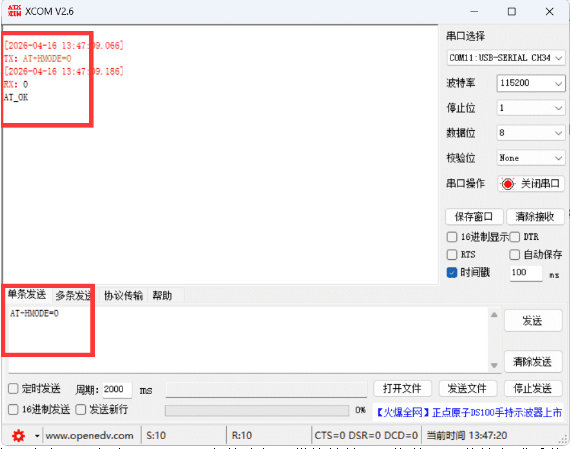

1. 打开XCOM串口调试助手；
2. 在设备管理器中查看EWM22A对应的串口号，选择该串口号；
3. 串口参数设置为：波特率115200、数据位8、停止位1、校验位无（即115200 8N1）；
4. 勾选「时间戳」选项，取消勾选「回车换行」选项；
5、点击「打开串口」按钮，发送AT指令：AT+HMODE=0，模块返回OK即成功进入配置模式。
EWM22A工作模式说明：EWM22A系列无线模块共支持8种工作模式，本教程使用的是模式1：UART/LoRa透传、BLE监听模式，可实现串口与LoRa之间的双向数据透传，同时通过BLE将所有通信数据广播出来，支持手机端无线监听。

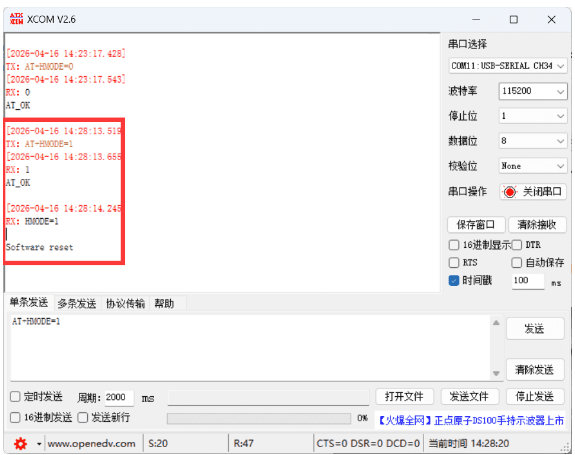

发送AT指令切换到UART/LoRa透传、BLE监听模式：AT+HMODE=1模块返回OK后会自动重启，重启完成后即进入目标工作模式，配置生效。
默认LoRa参数说明：无线模块出厂默认LoRa参数：空速2.4K、240字节分包、模块地址0、信道23、传输方式透传。
本教程使用默认参数与E22系列LoRa模块通信，如需修改可通过对应AT指令调整，调整后需保证E22系列LoRa模块参数与其一致。
1、将E22系列LoRa模块所在E15转接板的M1跳线帽拔掉，M0跳线帽保持插上状态（M1=高电平，M0=低电平，即进入配置模式）

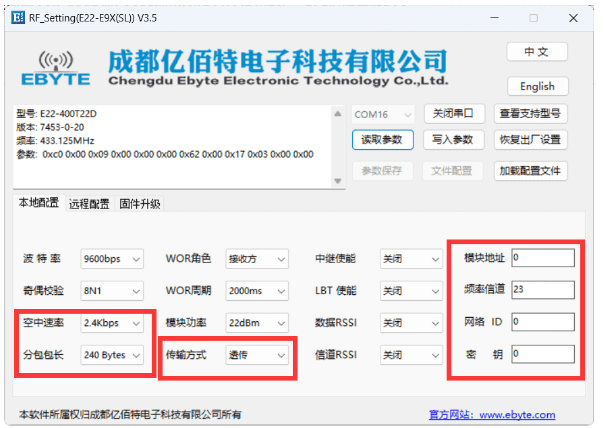

2、双击打开RF_Setting(E22-E9X(SL))配置软件3.选择E22系列LoRa模块对应的串口号，点击「打开串口」按钮4.点击「读取参数」按钮，读取模块当前配置参数
配置需保证E22系列LoRa模块以下参数与EWM22A系列多协议无线模块完全一致，否则无法正常通信：LoRa空速+分包长度+传输方式+信道+网络ID+加密秘钥+模块地址。
E22无线模块出厂默认参数与EWM22A默认参数完全一致，无需修改即可直接使用。
参数确认无误后，关闭RF_Setting软件，将E15转接板的M0、M1跳线帽都插上（M0=低电平，M1=低电平，即进入透传模式），E22系列LoRa模块配置完成。

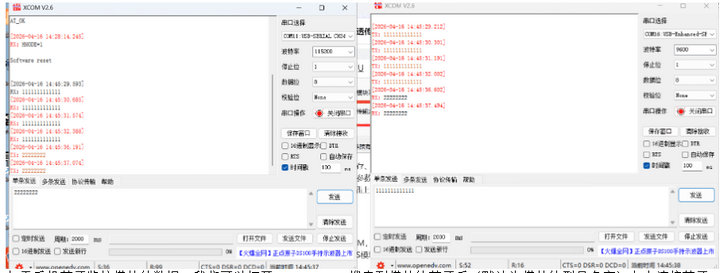

1. 重新打开XCOM串口调试助手，选择E22系列LoRa模块对应的串口号；
2. 串口参数设置为：波特率9600、数据位8、停止位1、校验位无（即9600 8N1）；
3. 点击「打开串口」按钮，在输入框中输入任意测试数据，点击「发送」；
4. 查看EWM22A系列多协议无线模块对应的串口调试助手，可收到E22发送的数据；
5. 反之，在EWM22A的串口调试助手发送数据，E22的串口调试助手也可收到数据，说明LoRa双向透传功能正常。

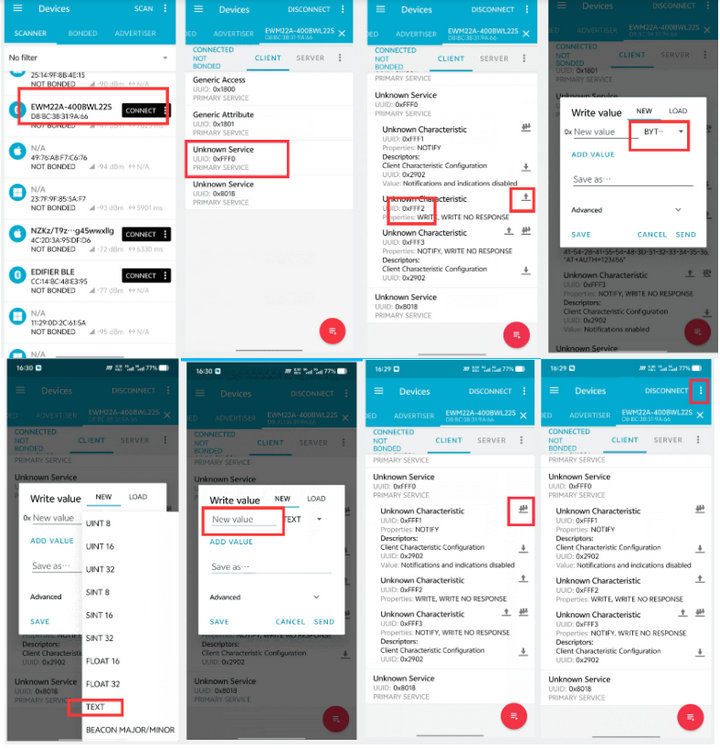

1. 打开手机端nrfconnect软件，开启蓝牙功能；
2. 在设备列表中搜索蓝牙设备，默认名称为EWM22A系列多协议无线模块的型号名称，点击连接；
3. 连接成功后，找到服务UUID为0xFFF0的服务；
4. 找到特征UUID为0xFFF2的通道，点击向上的发送按钮，选择TEXT格式，输入指令AT+AUTH=123456，发送完成权限验证；
5. 找到特征UUID为0xFFF1的通道，点击通知图标使能notify功能；

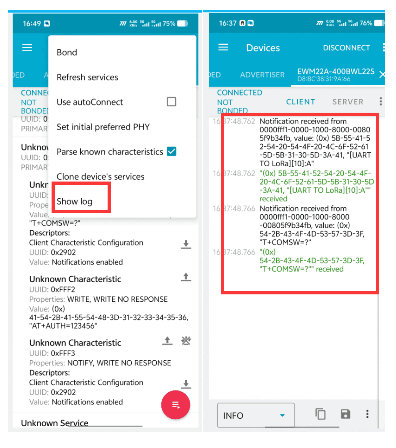

6. 点击右上角菜单，选择「show log」开启日志显示；
7. 在两个模块的串口调试助手互发数据，即可在手机nrfconnect的日志中实时看到所有通信数据，说明BLE监听功能正常。
A：请按以下步骤排查：
1. 确认串口选择正确，串口号可在设备管理器的「端口(COM和LPT)」中查看；
2. 确认串口参数设置为115200 8N1，且取消勾选了「回车换行」选项
3. 检查E15测试底板的TX/RX跳线帽是否已经取下，短接状态会导致通信异常
4. 检查模块供电是否正常，可重新插拔USB线，或更换USB口测试；
5. 确认模块是否处于配置模式，可重新发送AT+HMODE=0指令尝试
A：请按以下步骤排查：
1. 确认2.4G BLE天线已经正确连接到EWM22A系列多协议无线模块的IPX接口，且接触良好；
2. 确认模块工作模式为模式1（UART/LoRa透传、BLE监听模式），可发送AT+HMODE?指令查询当前模式；
3. 确认手机蓝牙功能正常，可关闭蓝牙后重新开启，或重启nrfconnect软件；
4. 确认手机与模块的距离在BLE通信范围内（建议10米内，无强遮挡）；
5. 可发送AT+RESET指令重启模块，重新广播蓝牙信号。
A：请按以下步骤排查：
1. 确认已经通过AT+AUTH=123456指令完成权限验证，未验证无法获取监听数据；
2. 确认0xFFF1通道的notify功能已经开启，通知图标显示为开启状态；
3. 确认已经开启日志显示（show log），数据会显示在日志窗口中；
4. 确认两个模块之间确实有数据传输，可先在串口调试助手确认通信正常；
5. 可断开蓝牙连接后重新连接，重复权限验证步骤尝试。
A：请按以下步骤排查：
1. 确认两个模块的433M LoRa天线都已正确连接，且接触良好；
2. 检查两个模块的LoRa参数（空速、信道、网络ID、地址、秘钥）是否完全一致，可分别读取参数对比；
3. 确认E22系列LoRa模块已经切换到透传模式（M0、M1均为低电平，跳线帽都插上）；
4. 确认E22系列LoRa模块的串口参数设置为9600 8N1，与模块出厂参数一致；
5. 确认两个模块之间的距离在通信范围内，且无强金属遮挡或同频段干扰源。
A：修改BLE广播名称需要发送AT+BLENAME=新名称指令，指令发送成功后需要重启模块生效。如果修改后搜索不到，可确认指令是否发送成功，或恢复默认名称测试，广播名称最长支持16个字符。
A：模块切换工作模式后会自动重启，参数会自动保存，无需额外操作。如果出现参数不生效的情况，可发送AT+RESET指令手动重启模块，或重新发送配置指令后再次切换模式，确认模块返回OK响应。
技术支持：如遇其他问题，可访问亿佰特官网技术支持页面，或联系在线客服获取帮助，我们会为你提供专业的技术支持服务。
