前文我们介绍了EWM22A系列多协议无线模块的UART/BLE透传与LoRa监听的完整配置流程，本教程我们介绍LoRa+BLE透传和UART监听配置应用教程，应用指南教程适用于EWM22A-400BWL22S、EWM22A-900BWL22S系列模块（含对应测试套件EWT22A）搭配E22-T系列LoRa模块，实现LoRa与BLE双向透传、UART串口监听功能的完整操作教程步骤。两款频率型号模块仅LoRa工作频率存在差异，配置和使用方法完全一致，可通用本教程。
EWM22A系列无线模块常见物联网应用场景：工业数据采集、智能家居无线网关、低功耗传感器数据回传、蓝牙设备远程控制等物联网应用场景。
物料名称 | 数量 | 说明 |
EWT22A-400BWL22S（或同系列模块） | 1 | 若使用EWM22A裸模块，需先焊接到对应底板再操作 |
E22-400T22D（E22 T系列LoRa模块） | 1 | 900M频段请选择对应频率型号 |
E15-USB-T2转接板 | 1 | 用于E22系列LoRa模块与电脑的连接与配置 |
Type-C转USB线 | 1 | 连接EWM22A系列多协议无线模块与电脑 |
433M天线（900M对应匹配） | 2 | 分别用于EWM22A和E22系列LoRa模块的LoRa通信 |
2.4G天线 | 1 | 用于EWM22A的BLE/WiFi通信 |
•XCOM串口调试助手：可在亿佰特官网对应产品页面的「相关下载」栏目获取；
•RF_Setting(E22-E9X(SL))配置软件：可在亿佰特官网E22系列产品页面的「相关下载」栏目获取；
•手机端nrfconnect软件：用于BLE连接调试，可在各大应用商店或官网自行下载安装。
注意：所有接线操作请在断电状态下进行，天线未连接时请勿给模块上电，避免损坏射频功放。
1、将433M LoRa天线接入EWM22A系列多协议无线模块的LoRa射频接口，2.4G天线接入BLE/WiFi射频接口；
2、通过Type-C转USB线将EWM22A系列多协议无线模块连接到电脑USB端口；
3、提前取下E15测试底板上TX/RX引脚的默认短接跳线帽，避免串口数据被短路。
1、将E22系列LoRa模块按引脚标识正确插入E15-USB-T2转接板的模块插槽；
2、将433M频段LoRa天线接入E22系列LoRa模块的射频接口；
3、通过E15转接板的USB口将模块连接到电脑USB端口；
关键要求：EWM22A系列多协议无线模块与E22系列LoRa模块的LoRa参数必须完全一致，包括空速、分包长度、信道、网络ID、加密密钥、模块地址，否则无法正常通信。
1、打开XCOM串口调试助手，在设备管理器中确认EWM22A对应的串口号，选择串口参数为「115200 8N1」（波特率115200，数据位8，无校验，停止位1），勾选「时间戳」选项，取消勾选「回车换行」选项，点击打开串口。

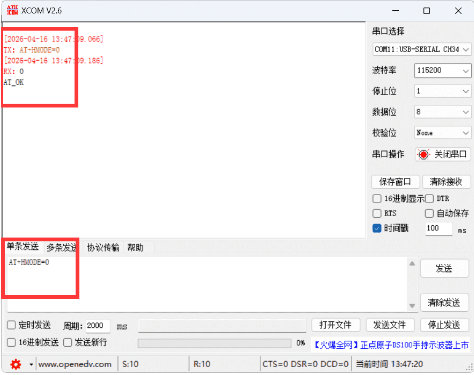

2、发送指令AT+HMODE=0，模块回复OK即表示成功切换到配置模式。
无线模块共支持8种工作模式：配置模式、UART/LoRa透传、BLE监听模式、UART/BLE透传、LoRa监听模式、LoRa/BLE透传、UART监听模式、低功耗模式，本次教程使用「LoRa/BLE透传、UART监听」模式。

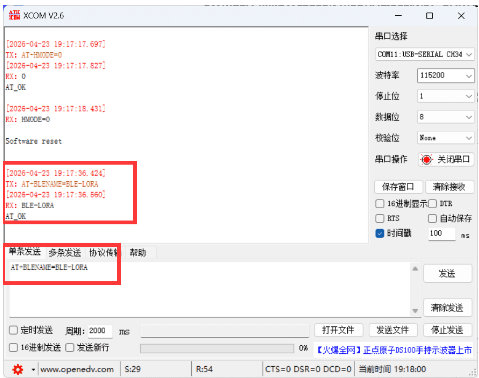

3、（可选）发送指令AT+BLENAME=BLE-LORA，将模块蓝牙广播名称修改为BLE-LORA，该指令重启后生效，参数掉电保存。其余蓝牙参数保持默认即可。

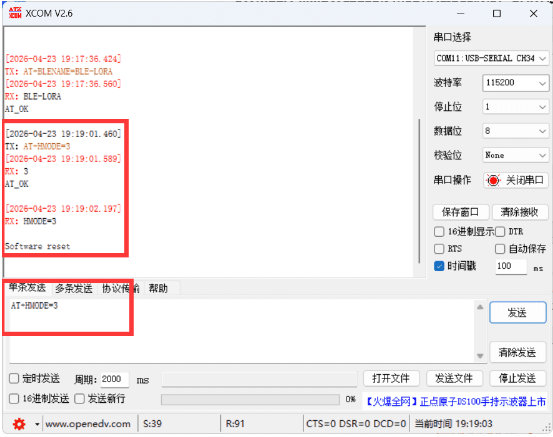

4、发送指令AT+HMODE=3，无线模块回复切换成功后自动重启，即进入「LoRa/BLE透传、UART监听」模式。
无线模块出厂默认LoRa参数：空速2.4K、240字节分包、地址0、信道23、透传模式，与E22系列LoRa模块出厂参数完全一致，无需额外修改。

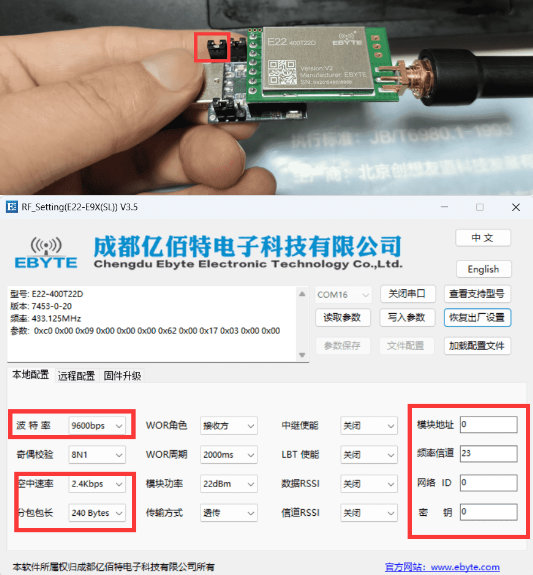

1、打开RF_Setting(E22-E9X(SL))配置软件，将E15转接板上的M1跳线帽拔掉、M0跳线帽保持插上状态（M1为高电平、M0为低电平，模块进入配置模式）。
2、在软件中选择E22系列LoRa模块对应的串口号，点击「打开串口」，再点击「读取参数」，获取模块当前的配置参数。
3、核对参数：确保空速、分包保存设置、传输方式、信道、网络ID、秘钥、模块地址与EWM22A系列多协议无线模块参数完全一致（出厂默认已匹配，无需修改），仅将E22系列LoRa模块的串口波特率修改为「115200」。
4、点击「写入参数」，提示写入成功后，关闭配置软件。将M0、M1跳线帽均插上（M0、M1均为低电平，模块进入透传模式），配置完成。
1、重新打开XCOM串口调试助手，选择E22系列LoRa模块对应的串口号，使用「115200 8N1」参数打开串口。

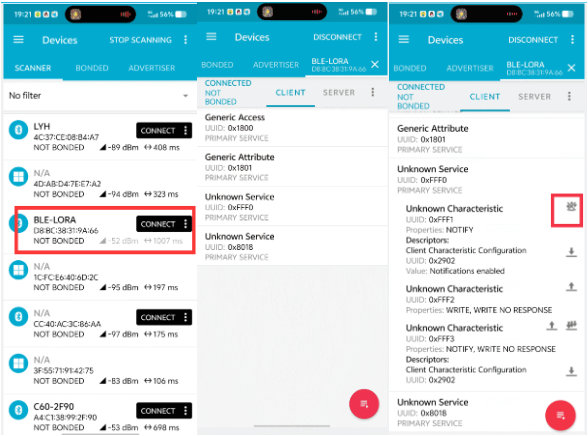

2、打开手机端nrfconnect软件，在蓝牙设备列表中搜索名称为「BLE-LORA」的设备，点击连接。
3、连接成功后，找到UUID为「0xFFF0」的服务，在该服务下找到「FFF1」特征通道，点击开启notify（通知）功能。

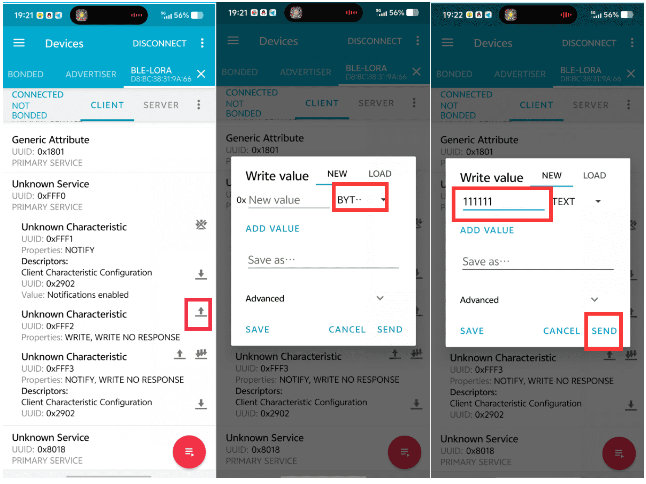

4、BLE→LoRa数据传输测试：在「FFF2」特征通道中，选择TEXT格式，输入任意测试数据并发送，即可在E22系列LoRa模块对应的XCOM串口调试助手中收到该数据。

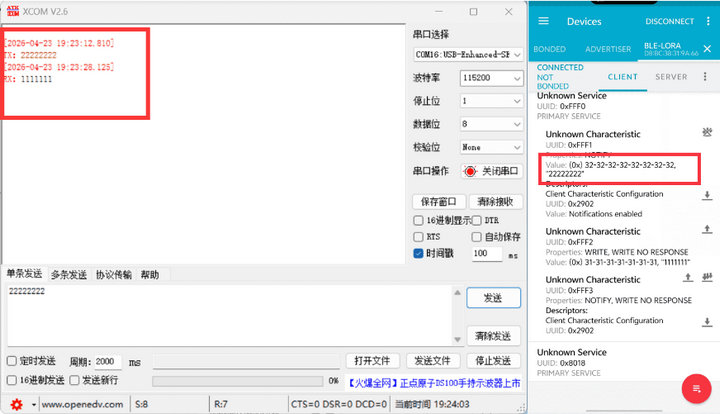

5、LoRa→BLE数据传输测试：在E22系列LoRa模块对应的XCOM串口调试助手中输入任意测试数据并发送，即可在nrfconnect的「FFF1」通道中收到该数据。

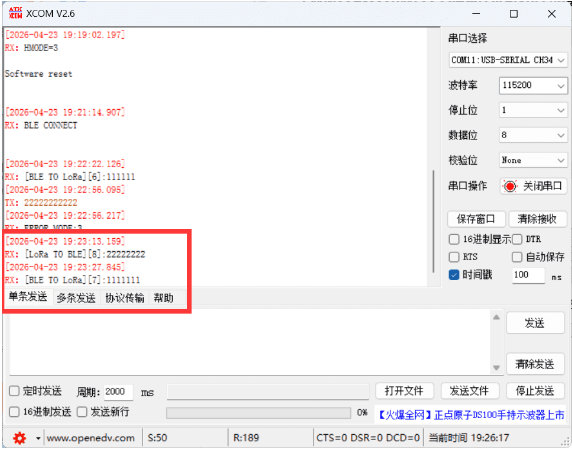

6、UART监听功能验证：上述BLE与LoRa双向传输的所有数据，均可在EWM22A系列多协议无线模块对应的XCOM串口调试助手中监听到完整内容，即表示UART监听功能正常。
A：请按以下顺序排查：
1.确认串口选择正确，串口参数为115200 8N1，且已取消勾选「回车换行」选项；
2.确认模块已正常上电，电源指示灯亮起；
3.确认E15底板的TX/RX跳线帽已取下，TX/RX接线未交叉；
4.检查模块是否已经在配置模式，可重新上电后再发送AT指令测试。
A：请按以下顺序排查：
1、确认2.4G天线已正确连接到EWM22A系列多协议无线模块；
2、确认模块已成功切换到LoRa/BLE透传模式，可发送AT+HMODE?指令查询当前模式；
3、确认蓝牙名称修改成功，可发送AT+BLENAME?指令查询当前蓝牙名称；
4、关闭手机蓝牙后重新开启，或重启nrfconnect软件再次搜索。
A：请按以下顺序排查：
1、确认两个模块的LoRa参数（空速、信道、网络ID、地址、密钥）完全一致；
2、确认两个模块的433M/900M天线已正确连接，模块距离不小于1米（避免近场信号过强饱和）；
3、确认E22系列LoRa模块已进入透传模式，M0和M1跳线帽均已插上；
4、确认发送的数据包长度不超过240字节（模块默认分包长度）。
A：请按以下顺序排查：
1、确认nrfconnect中已开启FFF1通道的notify功能；
2、确认EWM22A系列多协议无线模块工作在LoRa/BLE透传模式，未进入低功耗模式；
3、检查E22串口参数是否为115200 8N1，串口发送格式正确；
4、确认蓝牙连接未断开，可重新连接蓝牙后再次测试。
A：请按以下顺序排查：
1、确认模块工作模式为AT+HMODE=3（LoRa/BLE透传、UART监听模式）；
2、确认EWM22A的串口参数配置正确，波特率为115200；
3、确认监听串口未被其他软件占用，XCOM已成功打开对应串口。
A：配置参数时请确保指令发送成功，模块返回OK后再进行后续操作。所有配置参数均为掉电保存，若出现参数丢失情况，请确认模块电源是否稳定，避免断电时写入参数。
