本文详细介绍亿佰特EWM22A-4000BWL22SS和EWM22A-9000BWL22SS系列BLE/WIFI/LoRa三合一无线模块搭配E22-T系列LoRa模块实现UART/BLE透传与LoRa监听的完整配置流程，帮助开发者快速搭建稳定的物联网通信系统。
EWM22A系列无线模块支持BLE5.0、WIFI、LoRa组网通信，其中LoRa功能兼容E22系列LoRa模块，BLE/WIFI最大发射功率20dBm，LoRa支持22dBm发射功率，具有远程配置、OTA、中继组网部署灵活、低功耗等特点，出厂自带固件，功能强大，主要适用于数据传输应用场景。
l 主模块：EWM22A-400BWL22S / EWM22A-900BWL22S（测试套件为EWT22A-400BWL22S）；
l 配套模块：E22-400T22D / E22-900T22D（仅LoRa频率不同，配置方法一致）。
l 工业设备远程监控：通过BLE实现手机与设备本地通信，LoRa监听数据上传至云端；
l 智能家居控制系统：BLE用于本地设备交互，LoRa实现跨房间设备状态同步；
l 农业环境监测：传感器数据通过BLE实时查看，LoRa监听数据汇总至网关；
设备名称 | 数量 | 用途说明 |
EWT22A-400BWL22S套件 | 1套 | 核心通信模块（含测试底板） |
E22-400T22D模块 | 1个 | LoRa数据监听终端 |
E15-USB-T2转接板 | 1个 | E22模块电脑调试转接板 |
Type-C转USB线 | 1根 | 模块与电脑连接供电 |
433MHz天线 | 2根 | LoRa信号收发（主模块+E22） |
2.4GHz天线 | 1根 | BLE蓝牙信号收发 |
l XCOM串口调试助手：亿佰特官网下载
l RF_Setting配置软件：亿佰特官网下载（E22-T系列LoRa模组专用）
l nRF Connect：手机应用商店搜索下载（BLE通信调试）
l 将433MHz天线拧入EWT22A-400BWL22S的SMA接口，
l 将2.4GHz天线插入EWT22A-400BWL22S的IPX接口，
l 通过Type-C转USB线将测试底板与电脑连接，电脑自动识别串口。

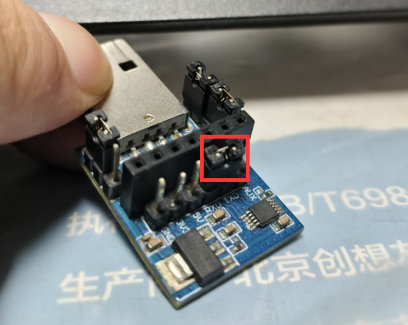

l 取下E15转接板上TX/RX短接跳线帽（默认出厂短接，需手动断开）；

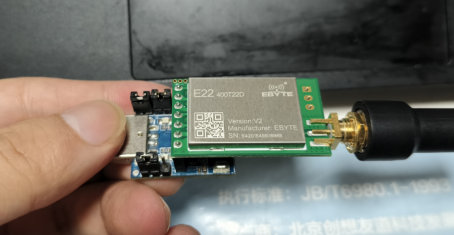

l 将E22模块引脚对准E15转接板插槽插入（注意引脚方向）；
l 连接433MHz天线至E22模块SMA接口；
l 通过USB线将E15转接板与电脑连接。
注意：出厂E15测试底板上的TX RX引脚默认为短接状态，使用时需提前将跳线帽取下。
打开XCOM串口助手，按以下参数配置：
l 波特率：115200
l 数据位：8
l 停止位：1
l 校验位：无
l 勾选「时间戳」，取消「回车换行」

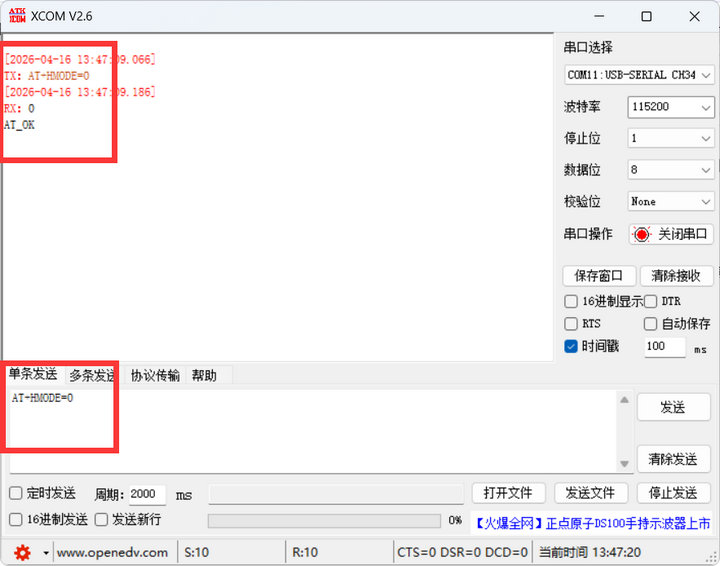

发送指令：AT+HMODE=0
模块回复：OK（表示成功进入配置模式）

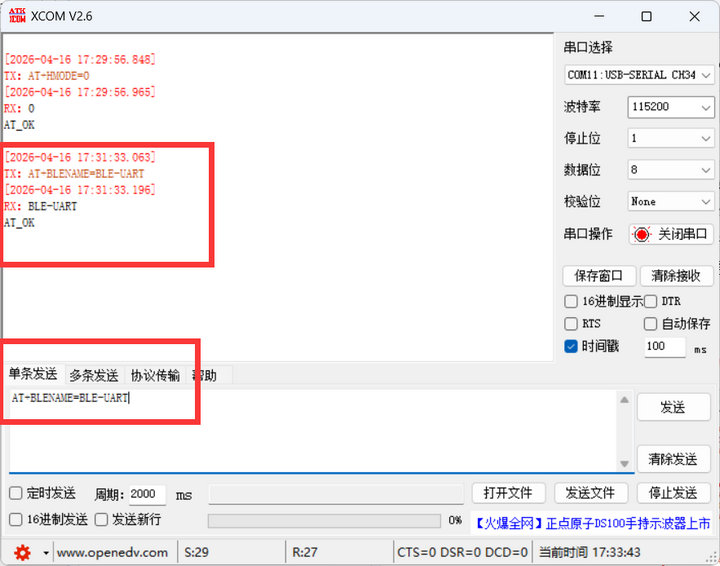

发送指令修改蓝牙广播名称（重启生效，掉电保存）：AT+BLENAME=BLE-UART
模块回复：OK

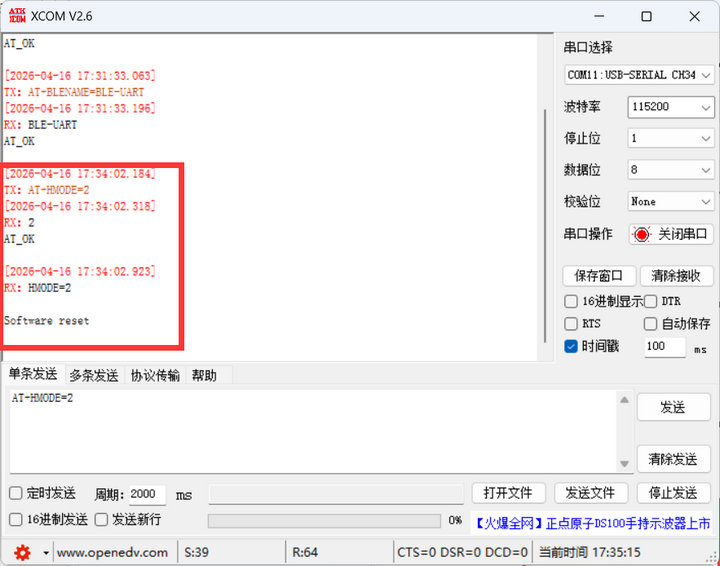

发送指令切换至UART/BLE透传+LoRa监听模式：AT+HMODE=2
模块回复：OK（模块自动重启，参数生效）。

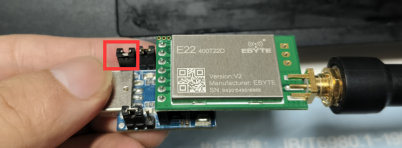

l 保持E15转接板M0跳线帽插上（低电平），拔掉M1跳线帽（高电平）

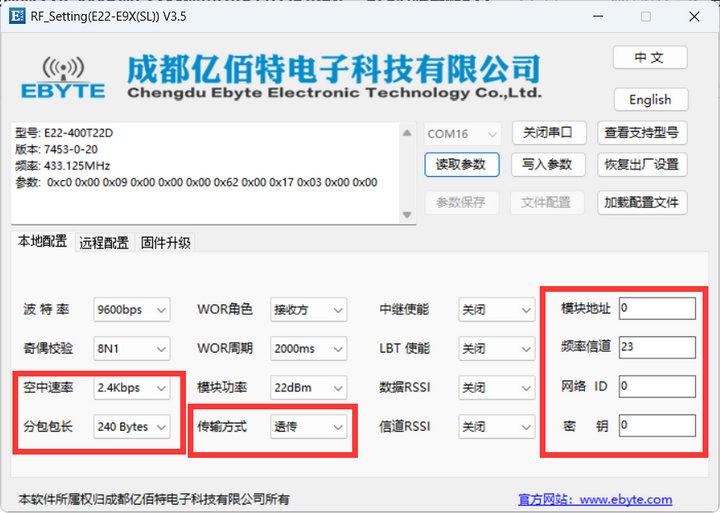

l 打开RF_Setting软件，选择对应串口（波特率默认9600），点击「打开串口」
我们需要注意，空速、分包保存、传输方式、信道、网络ID、秘钥以及模块地址需要和EWM22A-400BWL22S模块相同。可以看到E22模块的出厂默认参数和EWM22A-400BWL22S参数一致，我们就使用默认参数进行通讯。关掉RF_Setting(E22-E9X(SL)) 软件，将M0保持插上状态 M1跳线帽插上（本质是将M0 引脚状态置为低电平，M1引脚置为低电平）。
参数确认无误后，关闭RF_Setting软件，将M1跳线帽重新插上（M0和M1均为低电平），E22模块进入透传工作模式。

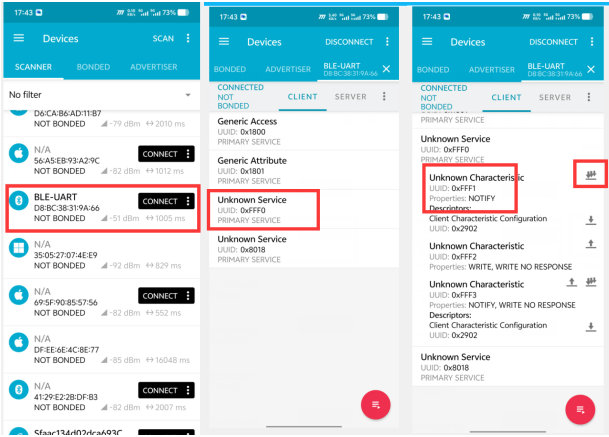

打开nrfconnect，搜索到模块的蓝牙后（可使用过滤功能快速找到刚刚配置的蓝牙名字BLE-UART）点击连接蓝牙，找到UUID 0xFFF0，在FFF0下找到FFF1通道，点击此处使能notify。

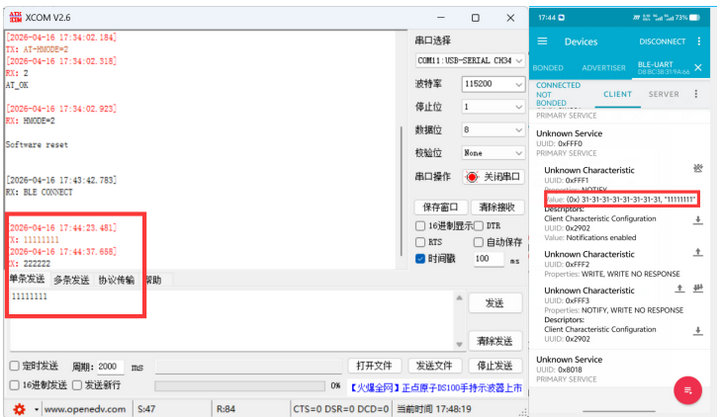

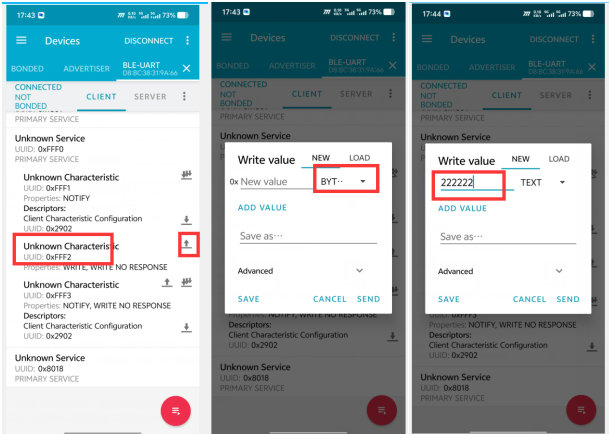

在FFF2通道，点击这个向上的箭头，选择TEXT格式，输入数据，即可在EWM22A-400BWL22S对应的串口处看到手机发送的数据，串口发数据，可在FFF1通道看到串口发送的数据。

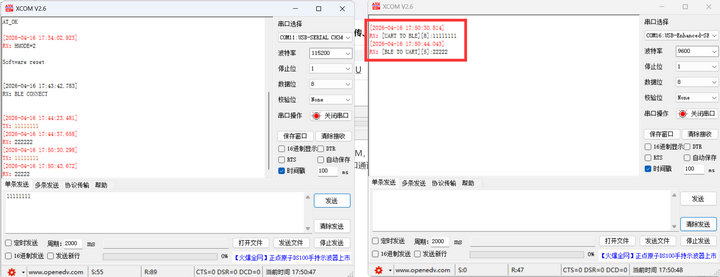

再次打开串口调试助手XCOM，选择E22系列LoRa模块对应的串口并使用出厂波特率9600 8N1打开，当手机和EWM22A-400BWL22S串口通讯时，可成功监听到通讯数据。
l 检查2.4GHz天线是否正确安装；
l 确认模块已切换至UART/BLE透传模式（AT+HMODE=2）；
l 手机蓝牙需开启位置权限（部分安卓机型要求）。
l 检查E22模块M0/M1跳线帽是否均为低电平（工作模式）；
l 确认EWM22A与E22的LoRa参数（空速、地址、信道）完全一致；
l 测试环境避免强电磁干扰（如远离微波炉、路由器）；
l 配置模式切换需等待模块自动重启（约5秒）；
l 关键参数修改后需发送AT+SAVE指令保存（部分版本需手动保存）；
l 检查串口助手是否勾选「发送新行」，避免指令格式错误。
