本文详细介绍亿佰特E22-T系列LoRa无线模组在一般模式下的透传与定点通信配置方法，包含硬件准备、LoRa模块连接、参数配置及通信测试全流程。通过RF_Setting软件与XCOM串口助手的配合使用，开发者可快速实现模组间的透明数据传输或定向地址通信，适用于工业物联网、智能家居等多种无线通信场景。
E22-T系列LoRa无线模组是一款集成高性能射频收发功能的工业级通信模块，采用Semtech公司SX1262和SX1268芯片方案，支持LoRa调制技术与FSK调制模式，具备超远传输距离与低功耗特性。E22-T系列包含E22-400T22S（433MHz频段）、E22-900T22S（868/915MHz频段）等多个型号，通过不同封装形式（DIP直插/贴片）与功率等级（10mW-1W）的组合，满足多样化的物联网通信需求。LoRa模组内置16位MCU与丰富接口资源，支持AT指令配置与SPI高速通信，可灵活适配各类嵌入式系统。
在智慧农业领域，E22-T系列LoRa模组可实现传感器节点与网关间的低功耗数据回传，支持土壤墒情监测、无人机巡检等场景的远距离通信。
工业自动化场景中，LoRa模组抗干扰能力与-148dBm的接收灵敏度，能够保障复杂电磁环境下的设备状态监控与控制指令传输。
智慧城市建设方面，LoRa模组可应用于智能表计、环境监测终端等设备，构建稳定可靠的无线数据传输网络。相较于同类产品，E22-T系列LoRa模组通过独特的LoRa扩频技术实现15公里级视距传输，同时支持空中唤醒与休眠模式切换，在电池供电设备中可延长30%以上的续航时间。
类别 | 名称及型号规格 | 用途说明 |
核心模组 | E22-T系列无线模组（如E22-400T22S） | 提供LoRa/FSK无线通信功能 |
测试载体 | E15-915MD30-ANT测试底板 | 实现模组电气连接与调试接口扩展 |
天线设备 | 433MHz/868MHz/915MHz玻璃钢天线 | 优化射频信号收发效率 |
通信接口 | CH340G USB转TTL模块 | 建立PC与模组的串口通信链路 |
电源供应 | 5V/2A直流稳压电源（带DC5.5接口） | 为测试系统提供稳定电力支持 |
连接配件 | Dupont线（500px，母对母） | 实现模块间信号引脚的灵活连接 |
软件工具 | RF_Setting V1.2.3配置软件 | 进行模组射频参数读取与写入 |
调试工具 | XCOM V2.6串口调试助手 | 监控与验证数据收发过程 |
驱动程序 | CH340 USB转串口驱动 | 确保PC识别USB转TTL通信设备 |

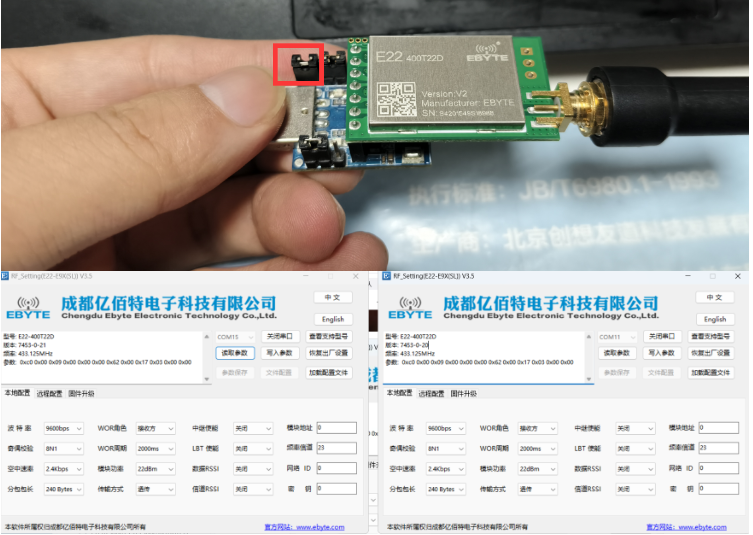

将E15测试底板平置于防静电工作台上，首先检查底板上的JP1-JP4跳线帽位置，确保UART_SEL引脚短接至"USB"端，使调试接口切换至板载CH340芯片通道。观察模组引脚定义图，将E22-T系列模组按照"Pin1对Pin1"的方向插入DIP插座，注意避免引脚弯曲或错插导致短路。选用匹配频段的天线，通过SMA接口旋紧固定于底板ANT1端口，确保天线垂直向上以获得最佳辐射角度。
取USB-A to Micro-USB数据线，一端连接测试底板的USB调试口，另一端接入PC的USB3.0端口。接通5V直流电源，此时底板PWR指示灯应呈绿色常亮，模组STAT指示灯闪烁表示初始化完成。打开设备管理器查看端口列表，若未识别到"USB-SERIAL CH340"设备，需安装对应驱动程序。右键点击识别到的COM端口，在属性设置中配置波特率为9600bps，数据位8位，停止位1位，无奇偶校验，无流控，完成基础通信链路搭建。

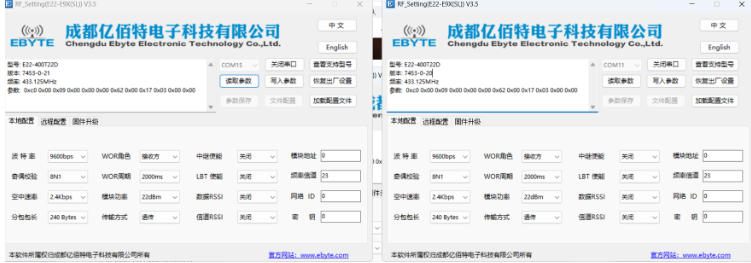

启动RF_Setting配置软件后，点击界面左上角的“端口选择”下拉菜单，从中选取已识别的CH340串口（通常为COMx格式）。点击“打开端口”按钮建立连接，软件状态栏显示“已连接”后，点击“读取参数”图标，模组当前配置将以表格形式呈现。在“工作模式”选项卡中，确认“透传模式”已被勾选，该模式下模组会将串口接收到的原始数据直接通过无线链路转发，无需额外数据封装。

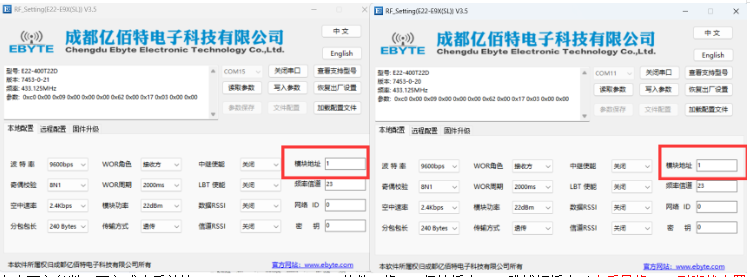

重点配置以下核心参数：在“基本参数”区域设置设备地址（Address）为0x0000，信道（Channel）选择433MHz频段的第8信道（433.8MHz），空中速率（Air Data Rate）设为2.4kbps以平衡传输距离与抗干扰能力。“串口参数”需与调试助手保持一致，设置波特率（Baud Rate）9600bps，校验位（Parity）None，数据位8位，停止位1位。完成参数调整后点击“写入参数”，模组自动重启使配置生效，此时STAT指示灯会快速闪烁3次表示参数更新成功。
所有参与通信的模组必须保持地址、信道、空中速率三参数完全一致，否则会出现数据丢失或接收异常。建议采用“先读取-再修改-后验证”的操作流程，通过多次读取确认参数写入稳定性。对于多节点网络，可通过修改设备地址实现分组通信，相同地址的模组将自动组成通信组，组内设备间可实现双向数据透传。
打开XCOM串口调试助手，在“端口”下拉框中选择与模组连接的COM端口，设置波特率为9600，数据位8，停止位1，校验位无，流控选择“无”，点击“打开串口”按钮，界面底部状态栏显示“串口已打开”。在发送区输入测试数据“Hello E22 Module”，勾选“发送新行”选项自动添加回车换行符，点击“手动发送”按钮，数据将通过串口传输至模组。

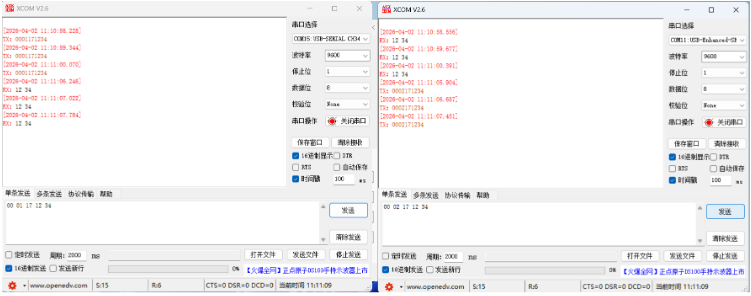

观察接收区数据显示：当两个配置相同的模组处于通信范围内时，发送端模组的TX指示灯会伴随数据发送闪烁，接收端模组的RX指示灯同步闪烁，同时调试助手接收区会实时显示接收到的字符串。为验证双向通信能力，可在接收端模组连接的调试助手中输入“Response from Slave”，发送后观察发送端是否能正常接收。
进行压力测试时，勾选“自动发送”选项，设置发送间隔为100ms，连续发送1000条128字节数据包。通过统计接收成功率评估通信稳定性，正常情况下丢包率应低于0.5%。测试过程中可尝试改变模组间距或遮挡物，观察信号强度变化对通信质量的影响，当接收信号强度（RSSI）低于-120dBm时可能出现间歇性通信中断。
定点模式作为E22-T系列模组的高级通信方式，允许用户指定目标设备地址与通信信道，实现精准的数据定向传输。与透传模式的“广播式”通信不同，定点模式需在数据帧中嵌入目标信息，通过RF_Setting软件的“工作模式”选项卡进行切换，选择“定点模式”后模组将启用地址过滤与信道切换机制。
参数类别 | 透传模式配置 | 定点模式配置 | 差异说明 |
设备地址 | 0x0000（默认） | 0x0001-0xFFFF（自定义） | 定点模式需设置唯一设备地址用于身份识别 |
目标地址 | 无需配置（自动匹配同地址设备） | 0x0001-0xFFFF（目标设备地址） | 必须明确指定接收方地址 |
目标信道 | 无需配置（使用本地信道） | 0-63（目标设备工作信道） | 支持跨信道通信，需匹配目标设备信道 |
传输方式 | 透明传输（原始数据） | 带地址头传输（封装格式数据） | 定点模式数据帧包含目标地址与信道信息 |
多节点通信 | 同地址设备组成通信组 | 基于地址的点对点通信 | 可同时向多个目标地址发送数据 |

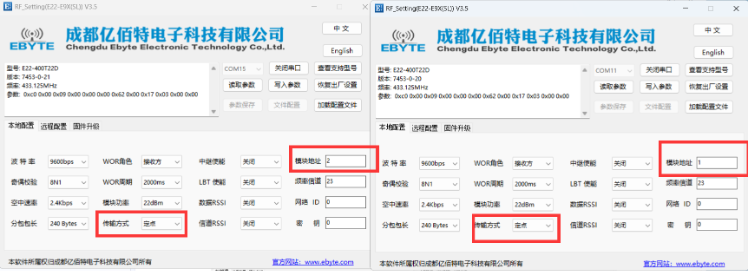

地址配置采用16位十六进制格式，建议按功能区域划分地址段，如0x0001-0x00FF分配给传感器节点，0x1000-0x100F分配给网关设备。修改地址后需重启模组，通过“读取参数”确认配置生效。当模组工作于定点模式时，仅接收包含自身地址或广播地址（0xFFFF）的数据帧，有效提升通信安全性与抗干扰能力。
定点通信采用固定帧结构，完整数据帧由目标地址（2字节）、目标信道（1字节）、有效载荷（1-240字节）三部分组成，无需添加校验位或帧头标识。地址与信道字段采用大端模式（高位在前）编码，(payload)区域支持任意二进制数据，包括ASCII字符串、传感器原始数据等。
以向地址0x000A、信道5发送“Temp:25.5C”为例，数据封装过程如下：首先将目标地址0x000A转换为两个字节的十六进制数“00 0A”，目标信道5转换为单字节“05”，然后拼接有效载荷的ASCII编码“54 65 6D 70 3A 32 35 2E 35 43”，最终形成完整帧数据“00 0A 05 54 65 6D 70 3A 32 35 2E 35 43”。模组在发送时会自动处理该帧结构，接收方则根据前3字节解析目标信息，仅当目标地址匹配本机地址或为广播地址时，才将后续payload数据转发至串口。
实际应用中需注意：单帧数据长度不得超过243字节（2+1+240），超出部分将被截断；信道值需限定在0-63范围内，非法值会导致通信失败；建议在payload前添加自定义协议头，用于区分不同类型的数据（如0x01表示温度数据，0x02表示控制指令）。
搭建三节点测试系统：节点A（地址0x0001，信道3）、节点B（地址0x0002，信道5）、节点C（地址0x0003，信道3），通过XCOM调试助手验证跨信道定向传输能力。首先在节点A的发送区输入“00 02 05 4D 65 73 73 61 67 65 20 46 72 6F 6D 20 41”（十六进制格式），其中前三个字节“00 02 05”分别表示目标地址0x0002、目标信道5，后续为ASCII字符串“Message From A”。

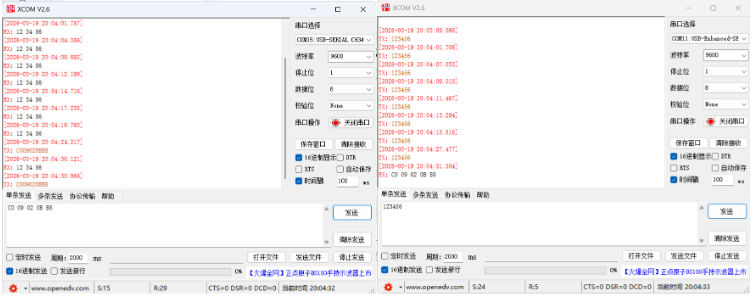

点击发送后观察各节点状态：节点A的TX指示灯闪烁，节点B的RX指示灯同步点亮，其调试助手接收区显示“Message From A”；节点C虽与A同信道但地址不匹配，未接收到任何数据。反向测试中，节点B向地址0x0001、信道3发送数据“00 01 03 52 65 73 70 6F 6E 73 65 20 46 72 6F 6D 20 42”，节点A成功接收，而节点C仍无响应，证明地址与信道双重过滤机制生效。
进阶测试可设置节点A同时向节点B（0x0002，信道5）和节点C（0x0003，信道3）发送数据，通过连续发送10组不同地址头的数据包，统计接收成功率。正常环境下跨信道通信延迟约比同信道通信增加8-12ms，丢包率应控制在1%以内，当传输距离超过3公里时建议启用LoRa调制模式以提升稳定性。
l 检查设备地址与信道参数，使用RF_Setting软件读取双方模组配置，确保目标地址、本地地址及工作信道完全匹配，地址格式需统一为16位十六进制；
l 验证空中速率与串口参数一致性，重点核对波特率（9600bps为默认值）、校验位（建议None）及数据位设置，参数不匹配会导致数据解析错误；
l 检查天线连接状态，确认SMA接口旋紧无松动，天线频段与模组工作频率匹配（433MHz模组禁用868MHz天线），更换天线后需重新测试通信距离；
l 测量供电电压稳定性，使用万用表检测测试底板VCC引脚电压，确保在4.5-5.5V范围内，电压波动过大会造成射频模块频繁复位；
l 观察模组指示灯状态，正常工作时STAT灯应规律闪烁，常亮或熄灭表明模组未正确初始化，需重新插拔模组并检查引脚接触；
l 排查物理环境干扰，远离工业设备、Wi-Fi路由器等强电磁源，在多节点环境中通过更换信道（建议间隔5个信道以上）减少同频干扰；
l 使用频谱分析仪检测信道占用情况，选择空闲信道进行通信，当环境噪声电平超过-100dBm时需启用LoRa调制模式提升抗干扰能力。
针对E22-T系列贴片封装模组（如E22-900T22S-PCB），推荐选用E15-915MS10-TEST测试套件进行功能验证。该套件包含带邮票孔焊盘的测试底板、SMA天线座、USB转TTL电路及配套杜邦线，可直接通过烙铁焊接或导电胶临时固定实现模组电气连接。测试前需将模组的VCC引脚接3.3V电源（注意区分3.3V与5V接口），GND引脚可靠接地，TX/RX引脚分别连接底板的UART_TXD/UART_RXD。
对于小批量测试场景，可采用E22-T系列LoRa模块EST-BOX集成测试工装，通过弹簧探针与模组焊盘接触，避免焊接损伤。工装内置电源管理模块，支持3.3V/5V电压切换，配备OLED显示屏实时显示通信状态与信号强度。测试时先通过RF_Setting软件读取模组默认参数，修改工作模式为透传模式后，使用XCOM助手发送测试数据，观察工装RX指示灯与上位机接收区数据同步情况。完成功能验证后，建议进行至少24小时的稳定性测试，记录丢包率与通信距离参数，确保满足实际应用需求。
