前文我们介绍了EWM22A系列多协议无线模块的UART/BLE透传与LoRa监听的完整配置、LoRa/BLE透传与UART监听配置教程。本实操教程主要介绍EWM22A-400BWL22S、EWM22A-900BWL22S系列无线模块搭配E22-T系列LoRa模块，实现LoRa与UART双向透传、WiFi监听功能的完整配置操作教程步骤。
EWM22A-400BWL22S和EWM22A-900BWL22S是亿佰特推出的三合一无线通信模块，同时支持BLE、WiFi、LoRa三种通信方式，广泛应用于工业数据采集、智能家居、智能农业等无线数据传输场景。
本教程将详细指导你如何使用EWM22A-xxxBWL22SS系列模块的UART+LoRa透传、WiFi监听模式，搭配E22-T系列LoRa模块实现无线数据透传，同时通过WiFi实时监听通信数据。
适用说明：
✅若使用EWT22A-900BWL22S测试套件，仅LoRa工作频率不同，配置方法完全一致
✅若使用EWM22A-400BWL22S/EWM22A-900BWL22S裸模块，请先焊接到应用底板再参考本教程配置
序号 | 物料名称 | 数量 | 备注 |
1 | EWT22A-400BWL22S测试套件 | 1个 | 或对应型号的EWM22A系列模块 |
2 | E22-400T22D LoRa模块 | 1个 | E22-T系列其他型号配置方法一致 |
3 | E15-USB-T2转接板 | 1个 | 用于E22系列LoRa模块与电脑连接 |
4 | Type-C转USB线 | 1根 | 用于EWM22A系列多协议无线模块供电与通信 |
5 | 433M天线 | 2根 | 分别接EWM22A和E22系列LoRa模块的LoRa接口 |
6 | 2.4G天线 | 1根 | 接EWM22A系列多协议无线模块的WiFi/BLE接口 |
l RF_Setting(E22-E9X(SL))配置软件：用于E22-T系列LoRa模块参数配置；
l XCOM串口调试助手：用于串口通信调试与AT指令发送；
l NetAssist网络调试助手：用于搭建本地TCP服务器，实现WiFi数据监听；
以上软件均可在亿佰特官网对应产品页面的「相关下载」栏目免费获取。
1、将433M天线连接到EWT22A-400BWL22S的SMA接口（LoRa天线接口）
2、将2.4G天线连接到EWT22A-400BWL22S的IPX接口（WiFi/BLE天线接口）
3、通过Type-C转USB线将EWT22A连接到电脑USB口，完成供电与通信连接
重要提示：E15测试底板出厂默认TX/RX引脚为短接状态，使用前请务必取下TX/RX跳线帽，否则会导致通信异常。

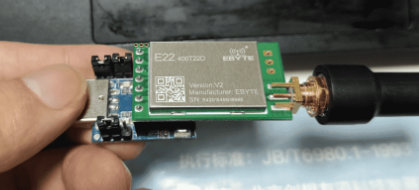

1、将E22-400T22D模块按引脚标识插入E15-USB-T2转接板
2、将433M天线连接到E22系列LoRa模块的SMA接口
3、通过USB线将E15转接板连接到电脑USB口，完成E22系列LoRa模块与电脑的连接
步骤1：WiFi网络准备

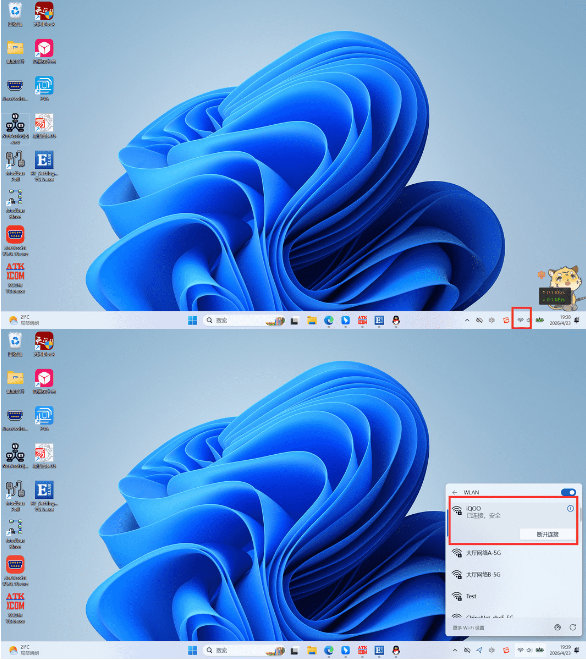

将电脑连接到2.4G频段的WiFi网络，注意：EWM22A系列多协议无线模块仅支持2.4G WiFi，不支持5G WiFi，后续EWM22A系列多协议无线模块需要连接到同一WiFi网络。
步骤2：搭建本地TCP服务器

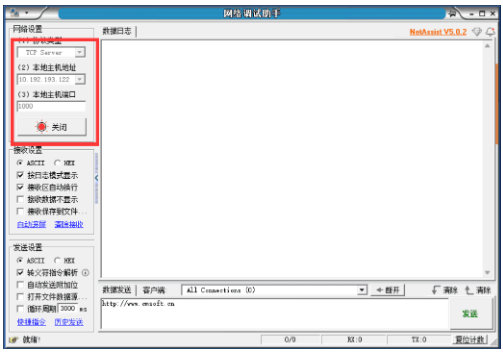

1.打开NetAssist网络调试助手
2.左上角协议类型选择「TCP SERVER」
3.本地主机地址选择电脑连接WiFi后获取的IP地址（示例：10.192.193.122）
4.本地主机端口填写任意未被占用的端口（示例：1000）
5.点击「打开」按钮，完成本地TCP服务器创建
步骤3：进入EWM22A无线模块配置模式
1、打开XCOM串口调试助手；
2、选择EWM22A对应的串口号，串口参数设置为：波特率115200、数据位8、停止位1、校验位无（115200 8N1）；
3、勾选「时间戳」选项，取消勾选「回车换行」选项；

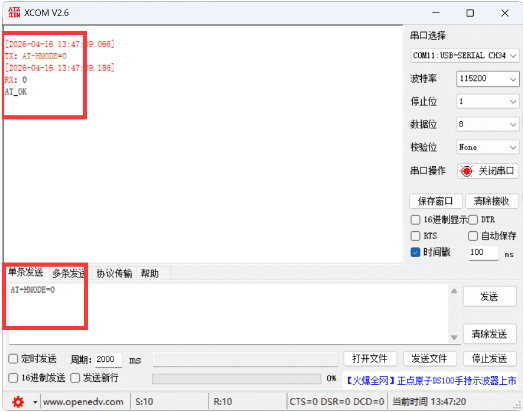

4、发送AT指令：AT+HMODE=0，模块返回OK即成功进入配置模式。
EWM22A工作模式说明：模块共支持8种工作模式，本教程使用的是模式4：UART/LoRa透传、WiFi监听模式，可实现串口与LoRa之间的数据透传，同时通过WiFi将所有通信数据转发到TCP服务器。
步骤4：配置WiFi连接

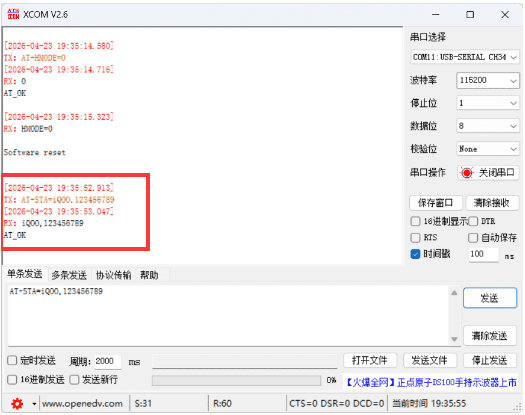

发送AT指令配置模块连接到电脑所在的WiFi网络：AT+STA=WiFi名称,WiFi密码；
示例：AT+STA=iQOO,123456789 模块返回OK即WiFi配置成功。
步骤5：配置TCP服务器连接

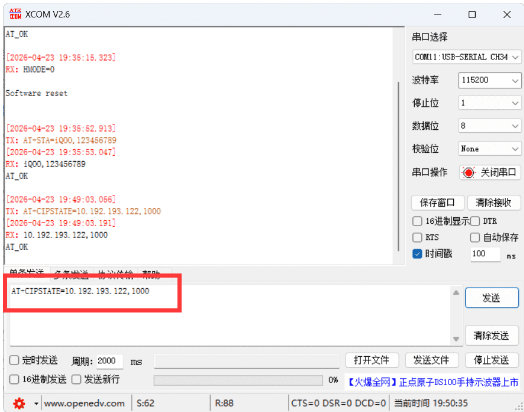

发送AT指令配置模块连接到之前创建的本地TCP服务器：
AT+CIPSTATE=服务器IP地址,服务器端口；
示例：AT+CIPSTATE=10.192.193.122,1000 ；
注意：IP地址和端口必须与NetAssist中配置的完全一致，否则无法连接服务器。
步骤6：切换到目标工作模式

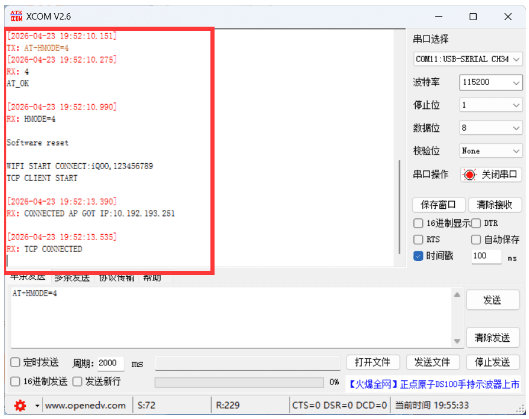

发送AT指令切换到UART/LoRa透传、WiFi监听模式：AT+HMODE=4
无线模块返回OK后会自动重启，重启完成后会提示WiFi连接成功、服务器连接成功，即EWM22A配置完成。
默认LoRa参数说明：模块出厂默认LoRa参数：空速2.4K、240字节分包、模块地址0、信道23、传输方式透传，本教程使用默认参数与E22系列LoRa模块通信，如需修改可通过对应AT指令调整。

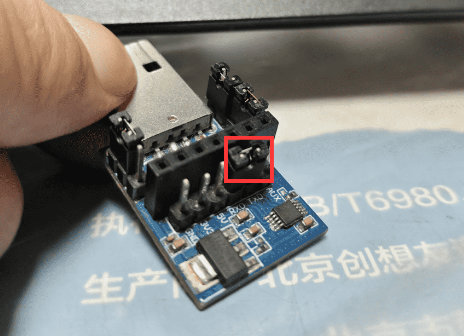

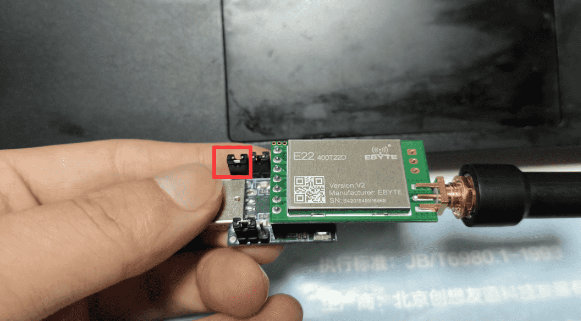

1、将E22系列LoRa模块所在E15转接板的M1跳线帽拔掉，M0跳线帽保持插上状态（M1=高电平，M0=低电平，即进入配置模式）；
2、打开RF_Setting(E22-E9X(SL))配置软件；
3、选择E22系列LoRa模块对应的串口号，点击「打开串口」；

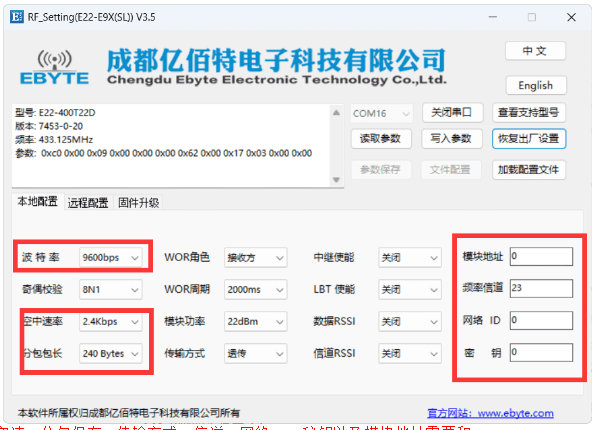

4、点击「读取参数」按钮，读取模块当前配置参数。
需保证E22系列LoRa模块以下参数与EWM22A系列多协议无线模块完全一致：
LoRa空速+分包长度+传输方式+信道+网络ID+加密秘钥+模块地址。
E22出厂默认参数与EWM22A默认参数一致，仅需将串口波特率修改为115200即可。
1、参数确认无误后，点击「写入参数」按钮，将配置写入E22系列LoRa模块；
2、关闭RF_Setting软件，将E15转接板的M0、M1跳线帽都插上（M0=低电平，M1=低电平，即进入透传模式）；
E22系列LoRa模块配置完成。
重新打开XCOM串口调试助手，选择E22系列LoRa模块对应的串口号，串口参数设置为115200 8N1，打开串口。

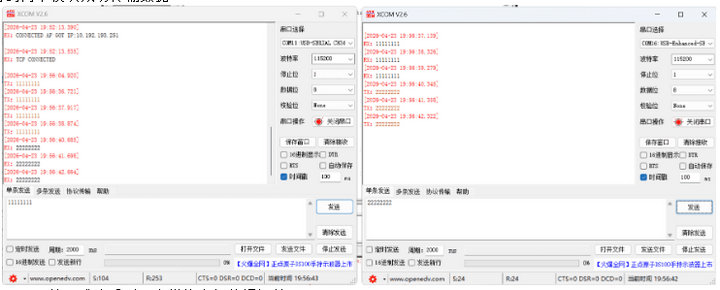

在串口调试助手输入框中发送任意数据，即可在EWM22A对应的串口看到接收到的数据，反之亦然，说明LoRa透传功能正常。

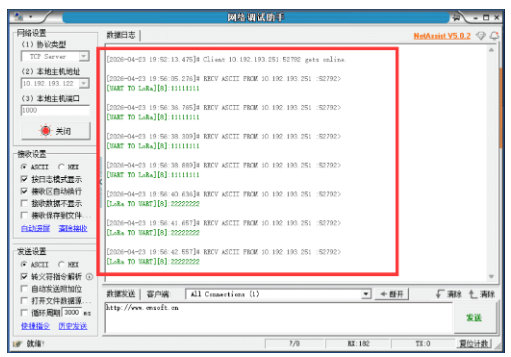

打开NetAssist网络调试助手，在TCP服务器接收窗口可以看到EWM22A转发的所有通信数据，说明WiFi监听功能正常。
A：请按以下步骤排查：
1、检查串口选择是否正确，串口号可在设备管理器中查看；
2、确认串口参数是否为115200 8N1，是否取消勾选了「回车换行」选项；
3、检查E15测试底板的TX/RX跳线帽是否已经取下；
4、检查模块供电是否正常，可重新插拔USB线尝试。
A：请按以下步骤排查：
1、确认WiFi是否为2.4G频段，模块不支持5G WiFi；
2、检查AT指令中的WiFi名称和密码是否正确，注意区分大小写；
3、确认WiFi信号强度足够，且无MAC地址过滤等限制；
4、检查电脑和模块是否连接到同一个WiFi网络。
A：请按以下步骤排查：
1、确认NetAssist已经成功创建TCP服务器，且处于运行状态；
2、检查AT+CIPSTATE指令中的IP地址是否为电脑WiFi的实际IP地址；
3、确认端口号是否与NetAssist中配置的一致，且未被其他程序占用；
4、检查电脑防火墙是否阻止了NetAssist的网络访问，可临时关闭防火墙测试。
A：请按以下步骤排查：
1、确认两个模块的LoRa天线都已正确连接，且接触良好；
2、检查两个模块的LoRa参数（空速、信道、网络ID、地址、秘钥）是否完全一致；
3、确认E22系列LoRa模块已经切换到透传模式（M0、M1均为低电平）；
4、确认两个模块之间的距离在通信范围内，且无强遮挡或干扰源。
A：请按以下步骤排查：
1、确认EWM22A已经成功连接到TCP服务器，模块提示"服务器连接成功"；
2、确认模块工作模式为模式4（UART/LoRa透传、WiFi监听模式）；
3、检查NetAssist是否选择了正确的TCP服务器连接，接收窗口是否正常显示；
4、确认两个模块之间确实有数据传输，可先在串口调试助手确认通信正常。
A：模块切换工作模式后会自动重启，参数会自动保存，无需额外操作。如果出现参数不生效的情况，可发送AT+RESET指令手动重启模块，或重新发送配置指令后再次切换模式。
