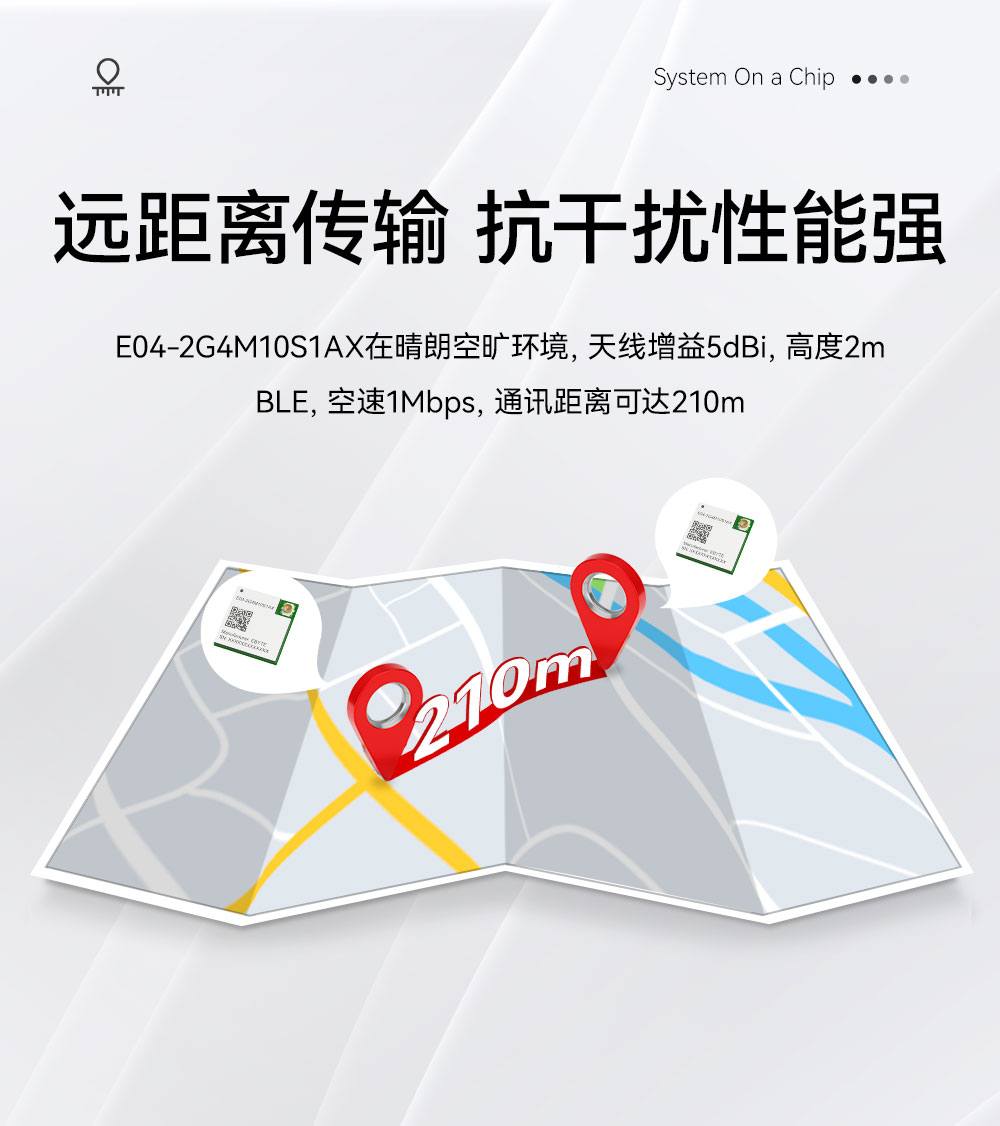

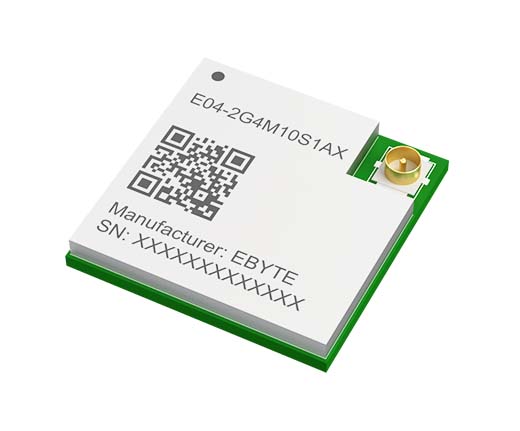

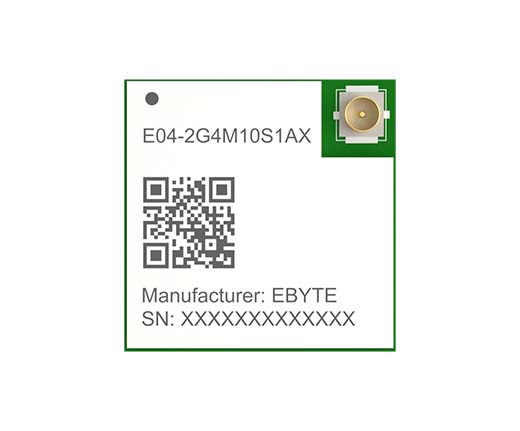

| 射频参数 | 参数值 | 备注 |
| 工作频段 | 2.4GHz | - |
| 发射功率 | 10 dBm | 软件可调，需用户自行开发设置 |
| 接收灵敏度 | -96 dBm | @Bluetooth® Low Energy at 1 Mbps |
| 通信距离 | 210m | 晴朗空旷环境，天线增益5dBi，高度2m，BLE，空速1Mbps |
| 硬件参数 | 参数值 | 备注 |

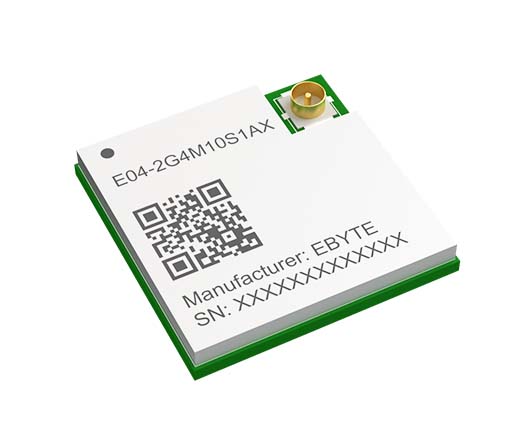

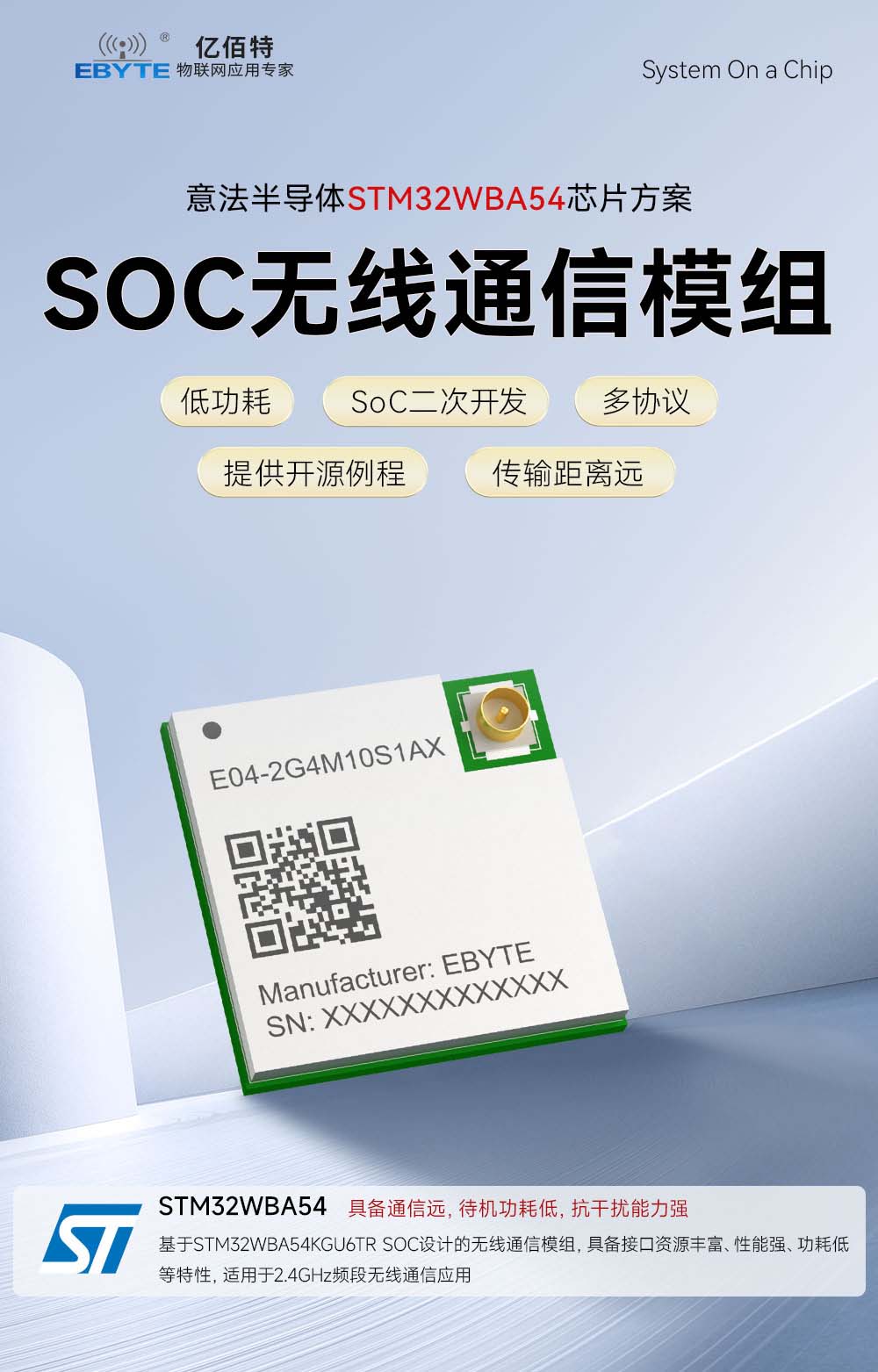

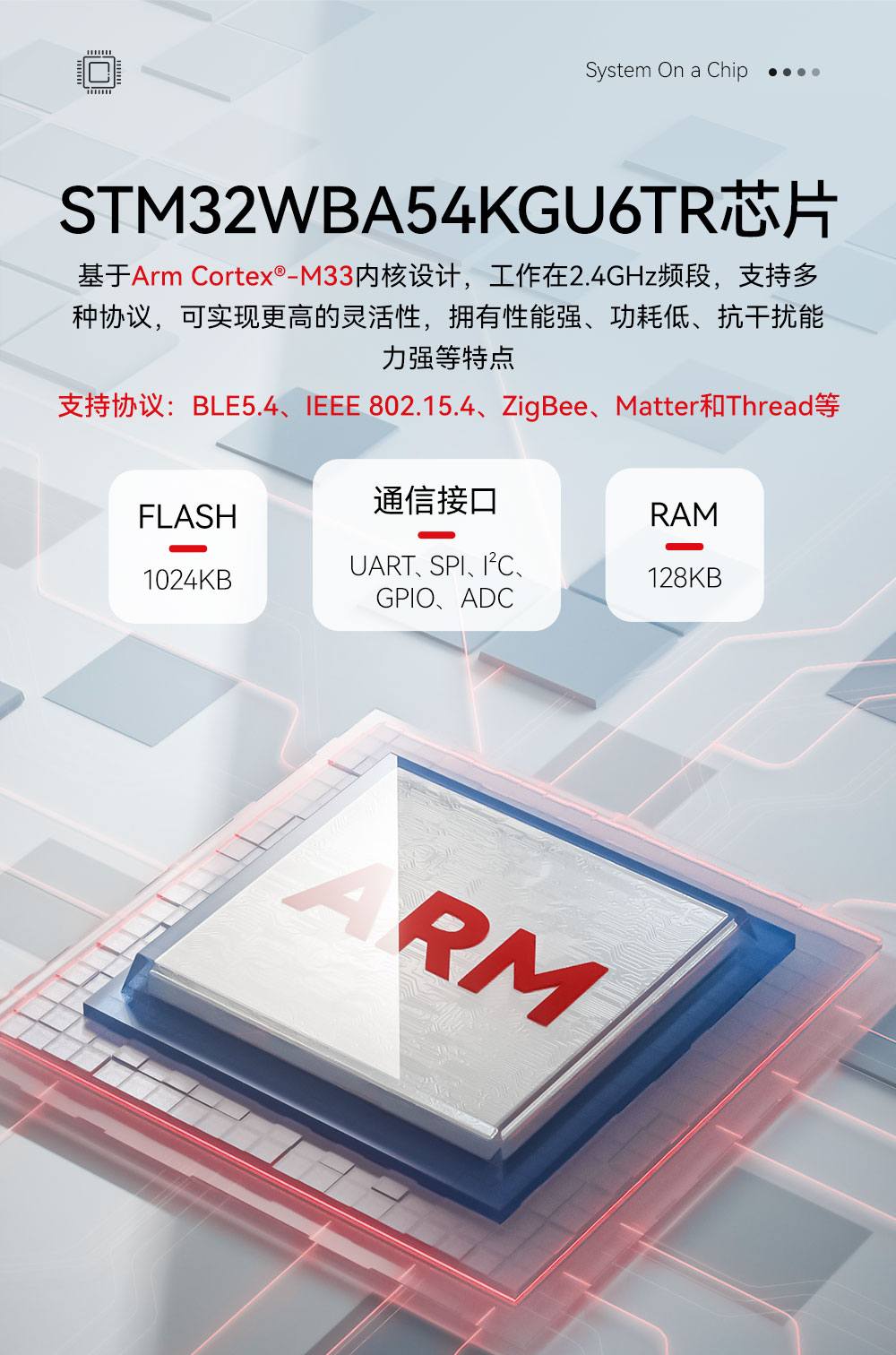

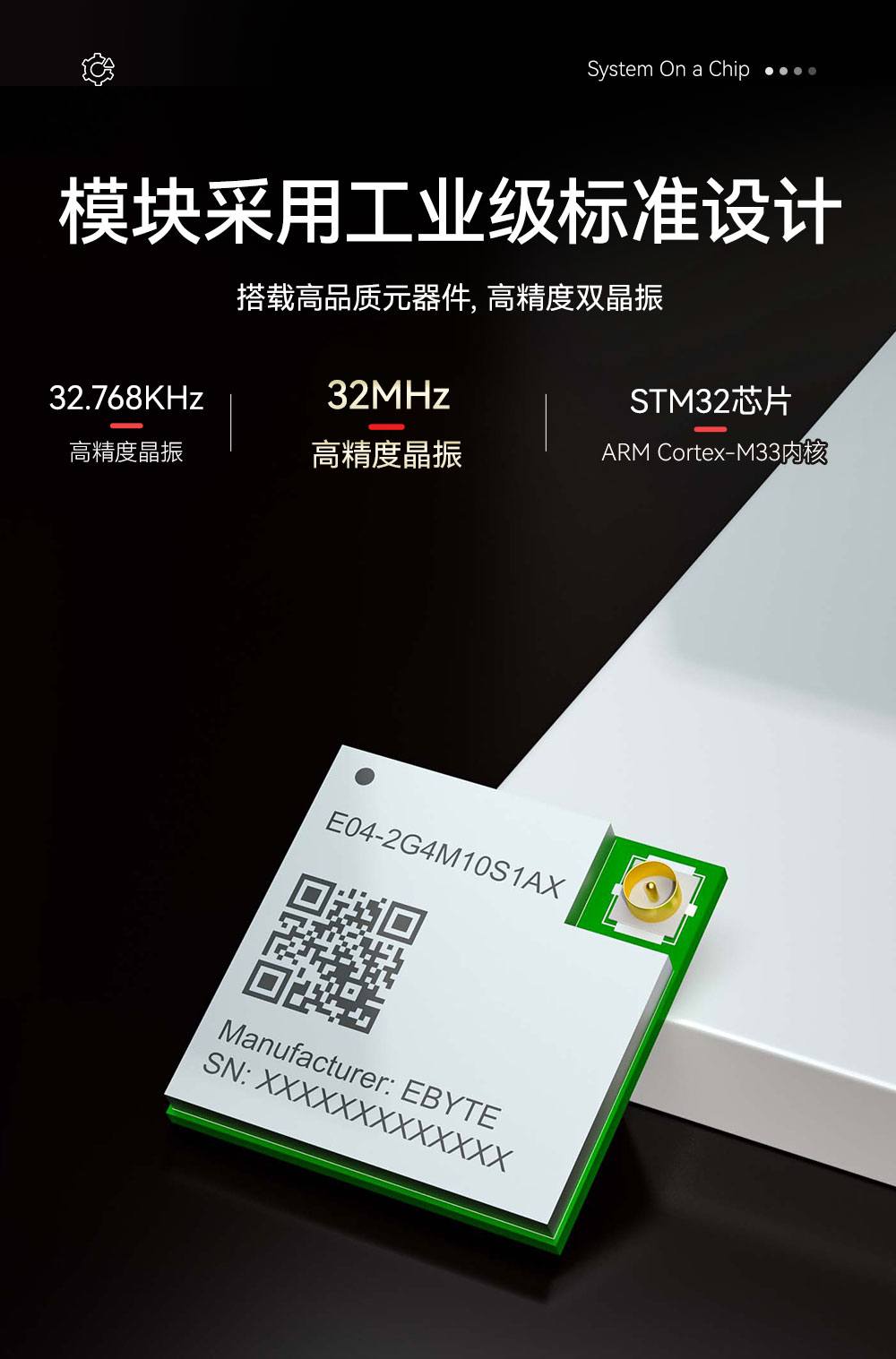

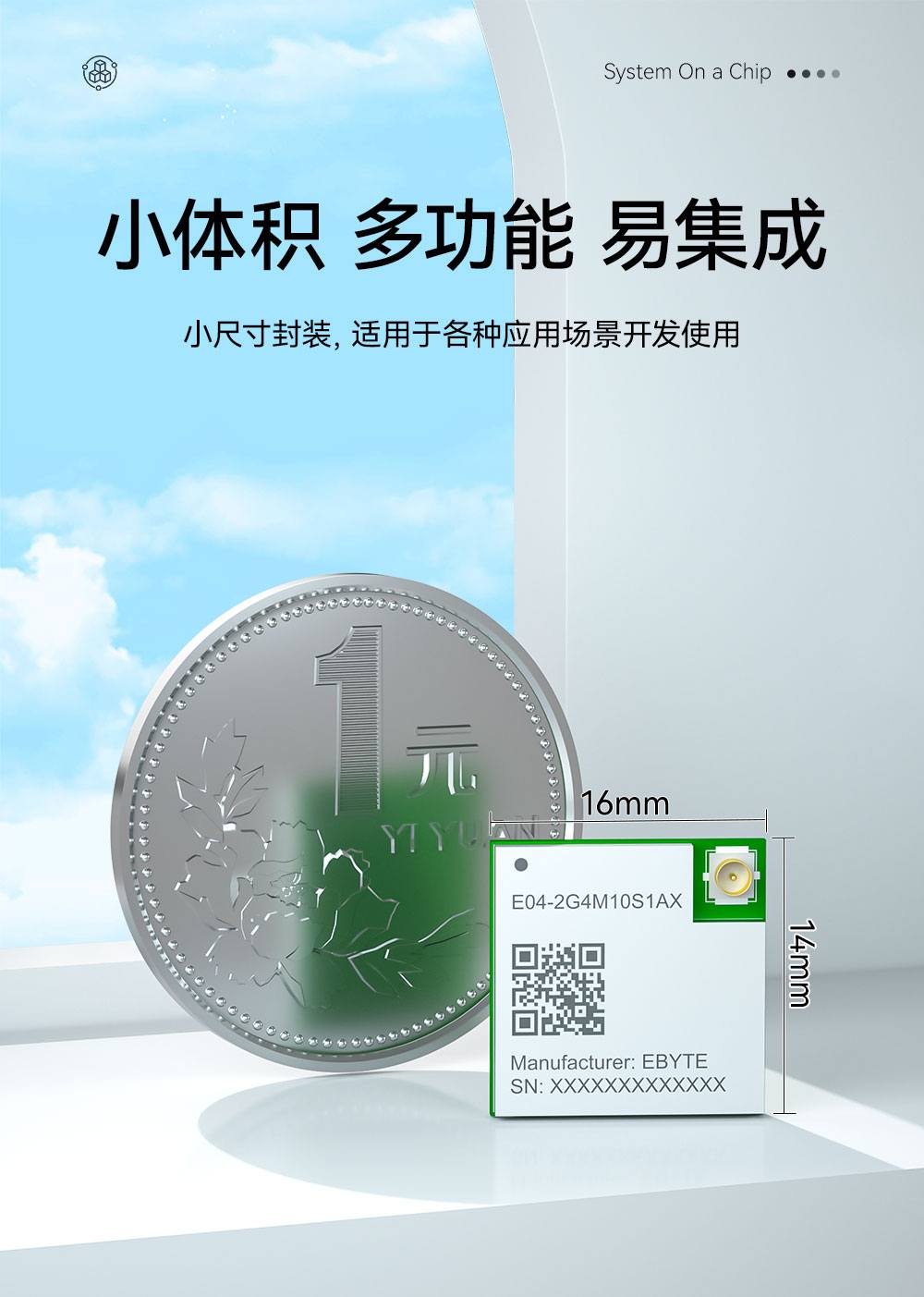

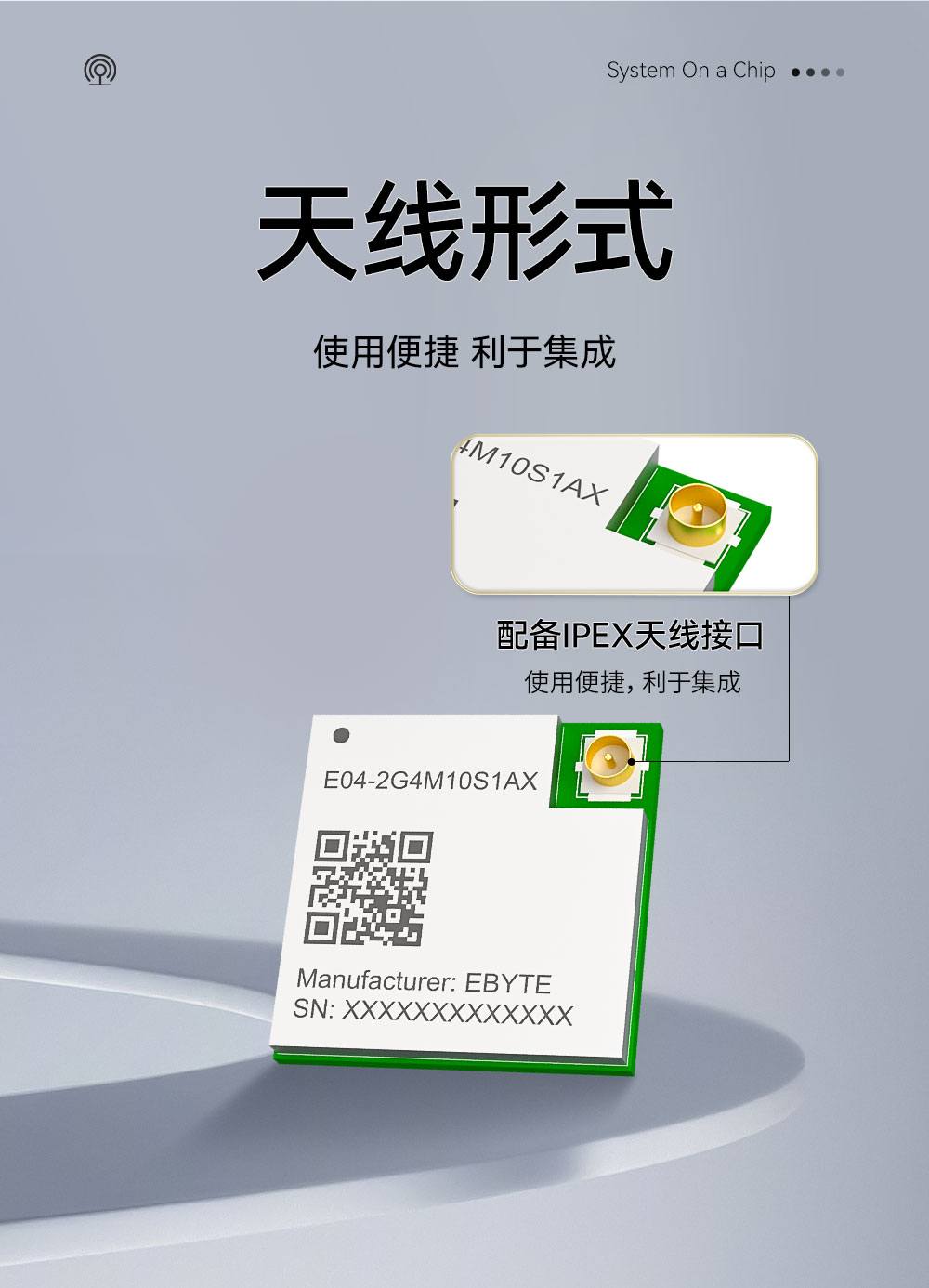

| IC全称 | STM32WBA54KGU6TR | - |
| 内核 | ARM Cortex-M33 | - |
| FLASH | 1024 KB | - |
| RAM | 128 KB | - |
| 高速晶振频率 | 32MHz | 内置无源晶振 |
| 低速晶振频率 | 32.768KHz | |
| 尺寸大小 | 16.0 * 16.0 mm | ±0.2mm |
| 天线形式 | IPEX 1代 | 等效阻抗约50Ω |
| 接口 | UART、SPI、I²C、GPIO、ADC | 需用户自行开发设置 |
| 封装方式 | LGA封装 | - |
| 重量 | 1.1g | ±0.1g |
| 电气参数 | 最小值 | 典型值 | 最大值 | 单位 | 备 注 |
| 电源电压 | 1.8 | 3.3 | 3.6 | V | 超过3.6V可能会损坏模块 |
| 通信电平 | - | 3.3 | - | V | - |
| 发射电流 | - | 21.5 | - | mA | VCC=3.3V,TX 10dBm，瞬时功耗 |
| 工作电流 | - | 3.1 | - | mA | - |
| 休眠电流 | - | 2 | - | μA | 待机模式 |
| 工作温度 | -40 | 20 | 85 | ℃ | - |
| 工作湿度 | 10 | 60 | 90 | % | - |
| 储存温度 | -40 | 20 | 125 | ℃ | - |

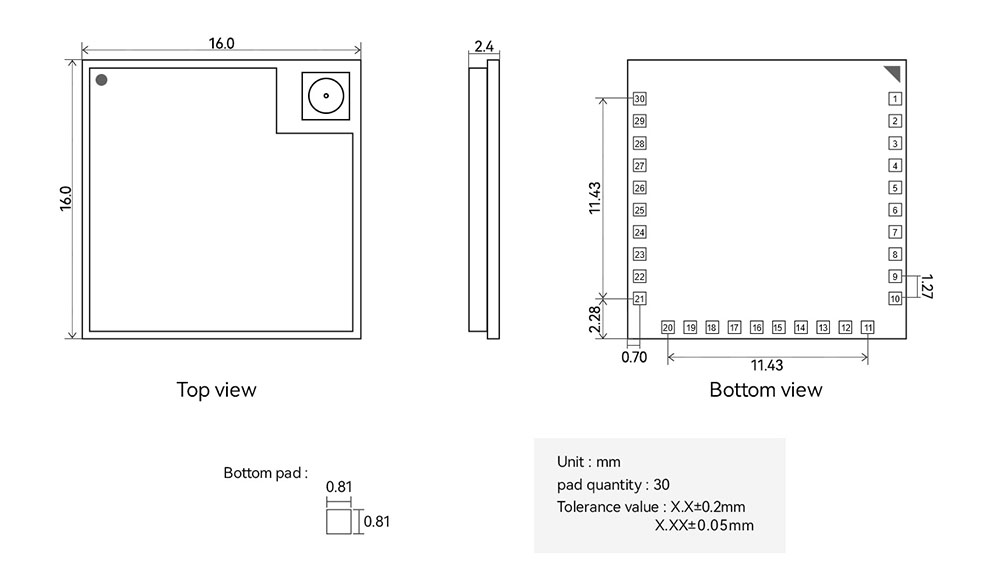

| 引脚序号 | 引脚名称 | 引脚方向 | 引脚用途 |
| 1 | PB12 | 输入/输出 | 可配置的通用IO口（详见STM32WBA54KGU6TR手册） |
| 2 | PA8 | 输入/输出 | 可配置的通用IO口（详见STM32WBA54KGU6TR手册） |
| 3 | PA7 | 输入/输出 | 可配置的通用IO口（详见STM32WBA54KGU6TR手册） |
| 4 | PA6 | 输入/输出 | 可配置的通用IO口（详见STM32WBA54KGU6TR手册） |
| 5 | PA5 | 输入/输出 | 可配置的通用IO口（详见STM32WBA54KGU6TR手册） |
| 6 | PA2 | 输入/输出 | 可配置的通用IO口（详见STM32WBA54KGU6TR手册） |
| 7 | PA1 | 输入/输出 | 可配置的通用IO口（详见STM32WBA54KGU6TR手册） |
| 8 | PA0 | 输入/输出 | 可配置的通用IO口（详见STM32WBA54KGU6TR手册） |
| 9 | GND | - | 电源地 |
| 10 | GND | - | 电源地 |
| 11 | GND | - | 电源地 |
| 12 | GND | - | 电源地 |
| 13 | VDD | 输入 | 供电电源，DC 1.8V-3.6V |
| 14 | GND | - | 电源地 |
| 15 | PB9 | 输入/输出 | 可配置的通用IO口（详见STM32WBA54KGU6TR手册） |
| 16 | PB8 | 输入/输出 | 可配置的通用IO口（详见STM32WBA54KGU6TR手册） |
| 17 | PB4 | 输入/输出 | 可配置的通用IO口（详见STM32WBA54KGU6TR手册） |
| 18 | PB3 | 输入/输出 | 可配置的通用IO口（详见STM32WBA54KGU6TR手册） |
| 19 | GND | - | 电源地 |
| 20 | GND | - | 电源地 |
| 21 | PA15 | 输入/输出 | 可配置的通用IO口（详见STM32WBA54KGU6TR手册） |
| 22 | PA14 | 输入/输出 | 程序调试/下载口 SWCLK |
| 23 | PA13 | 输入/输出 | 程序调试/下载口 SWDIO |
| 24 | PA12 | 输入/输出 | 可配置的通用IO口（详见STM32WBA54KGU6TR手册） |
| 25 | PB15 | 输入/输出 | 可配置的通用IO口（详见STM32WBA54KGU6TR手册） |
| 26 | NRST | 输入 | 复位引脚，低电平复位 |
| 27 | GND | - | 电源地 |
| 28 | GND | - | 电源地 |
| 29 | GND | - | 电源地 |
| 30 | GND | - | 电源地 |
