| 主要参数 | 描述 | 备注 |
| 参考距离 | 1000m | 晴朗空旷环境，天线增益 5dBi，天线高度 2.5 米 |
| 晶振频率 | 26 MHz | - |

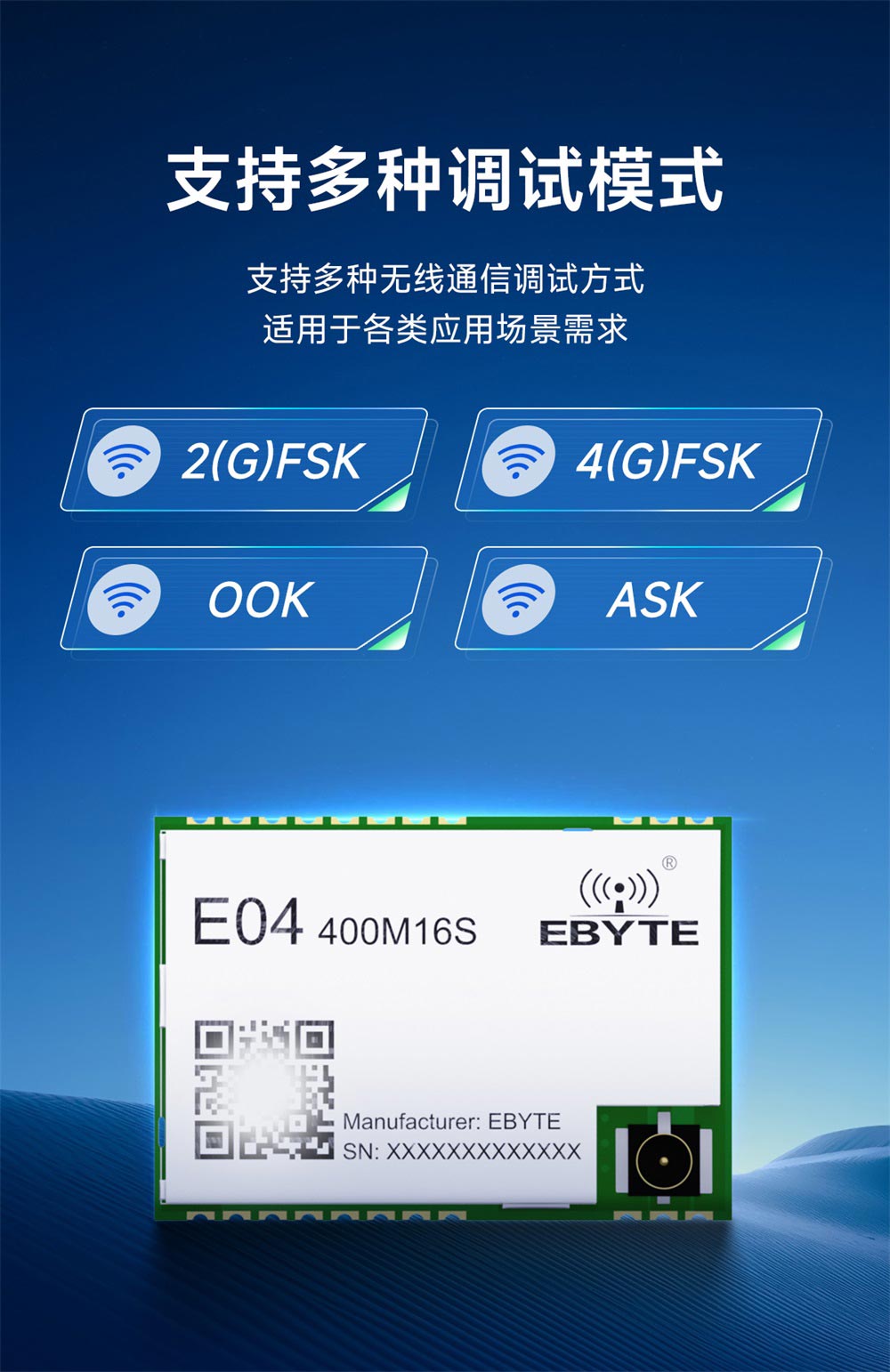

| 调制方式 | SIGFOX | 2(G)FSK、4(G)FSK、OOK、ASK |
| 封装方式 | 贴片式 | - |
| 接口方式 | 1.27 mm | 邮票孔 |

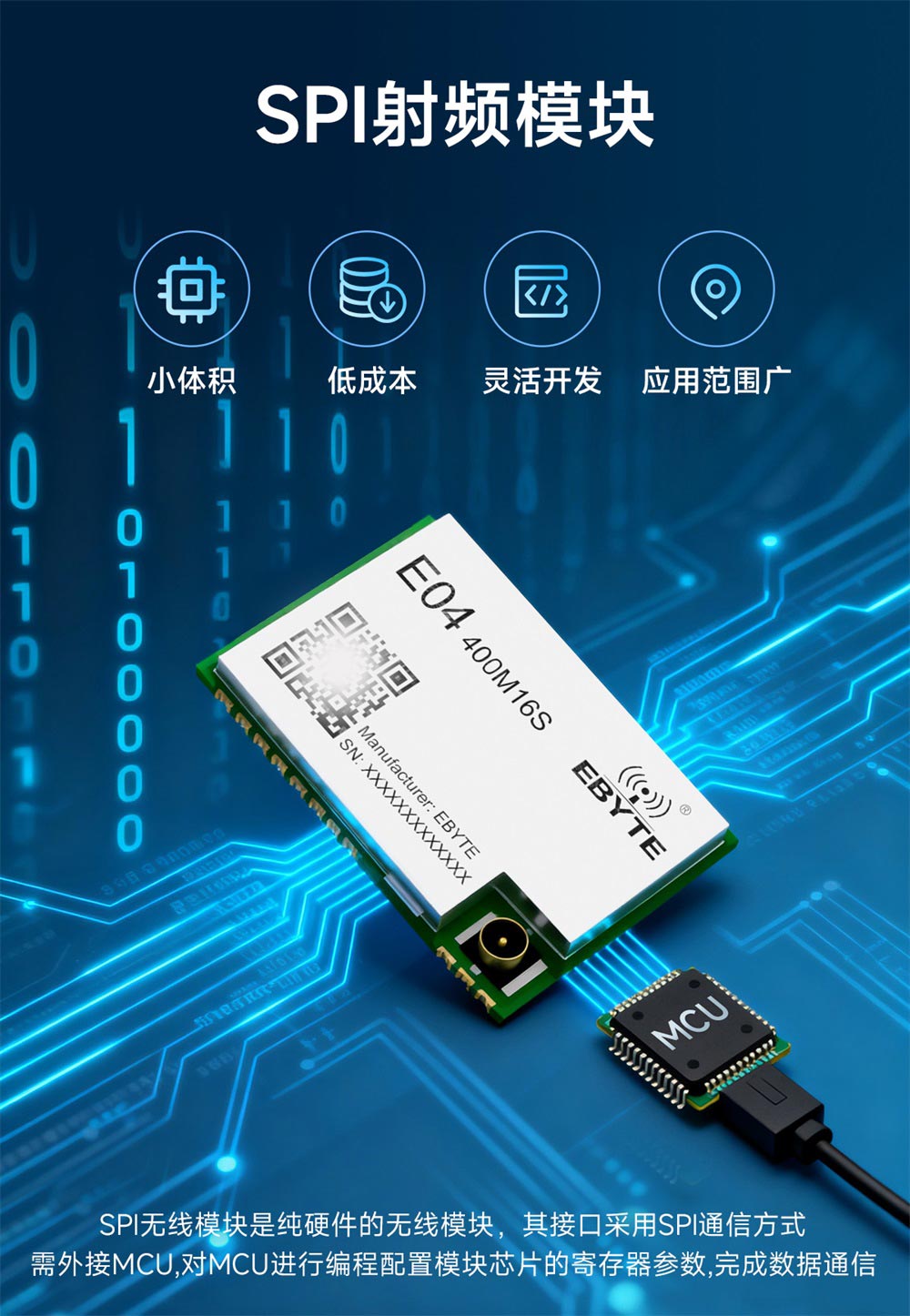

| 通信接口 | SPI | 0～10Mbps |

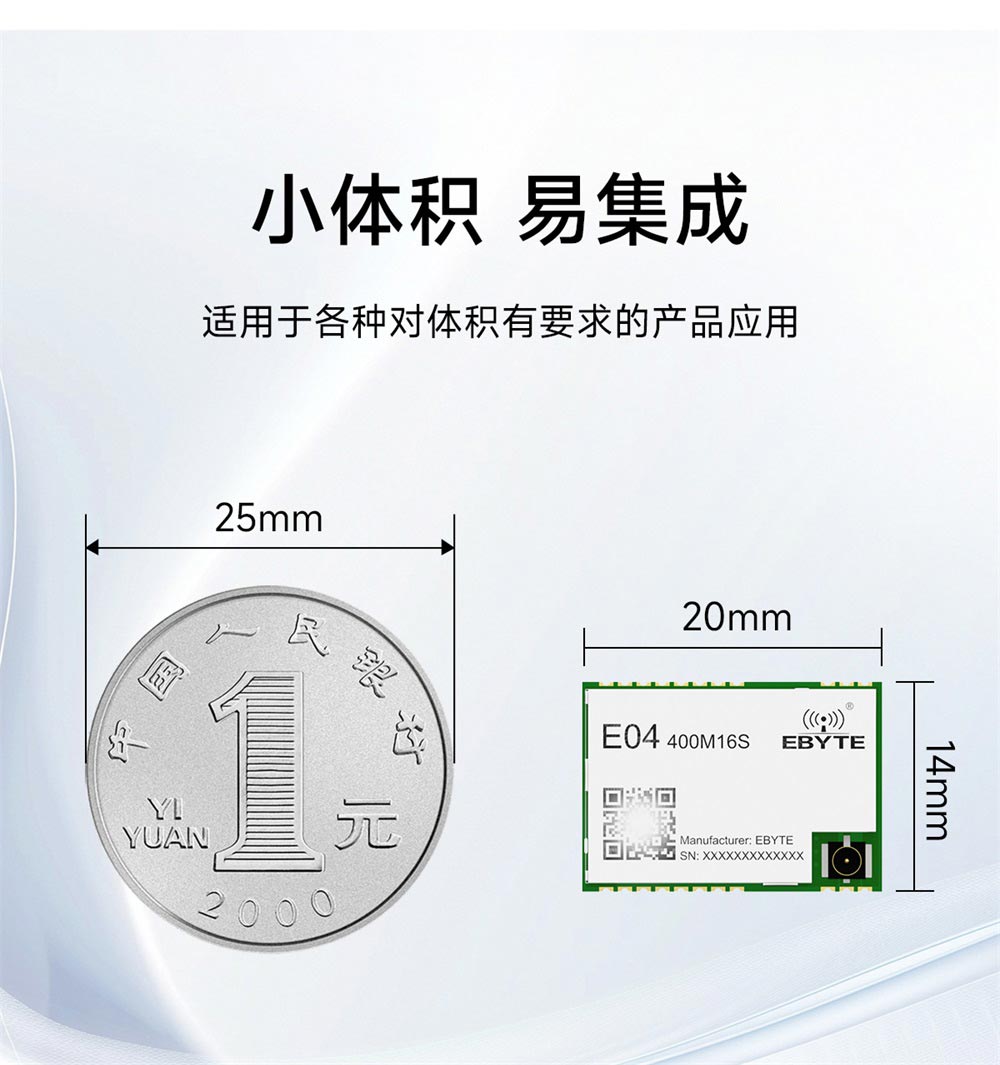

| 外形尺寸 | 20*14 mm | - |

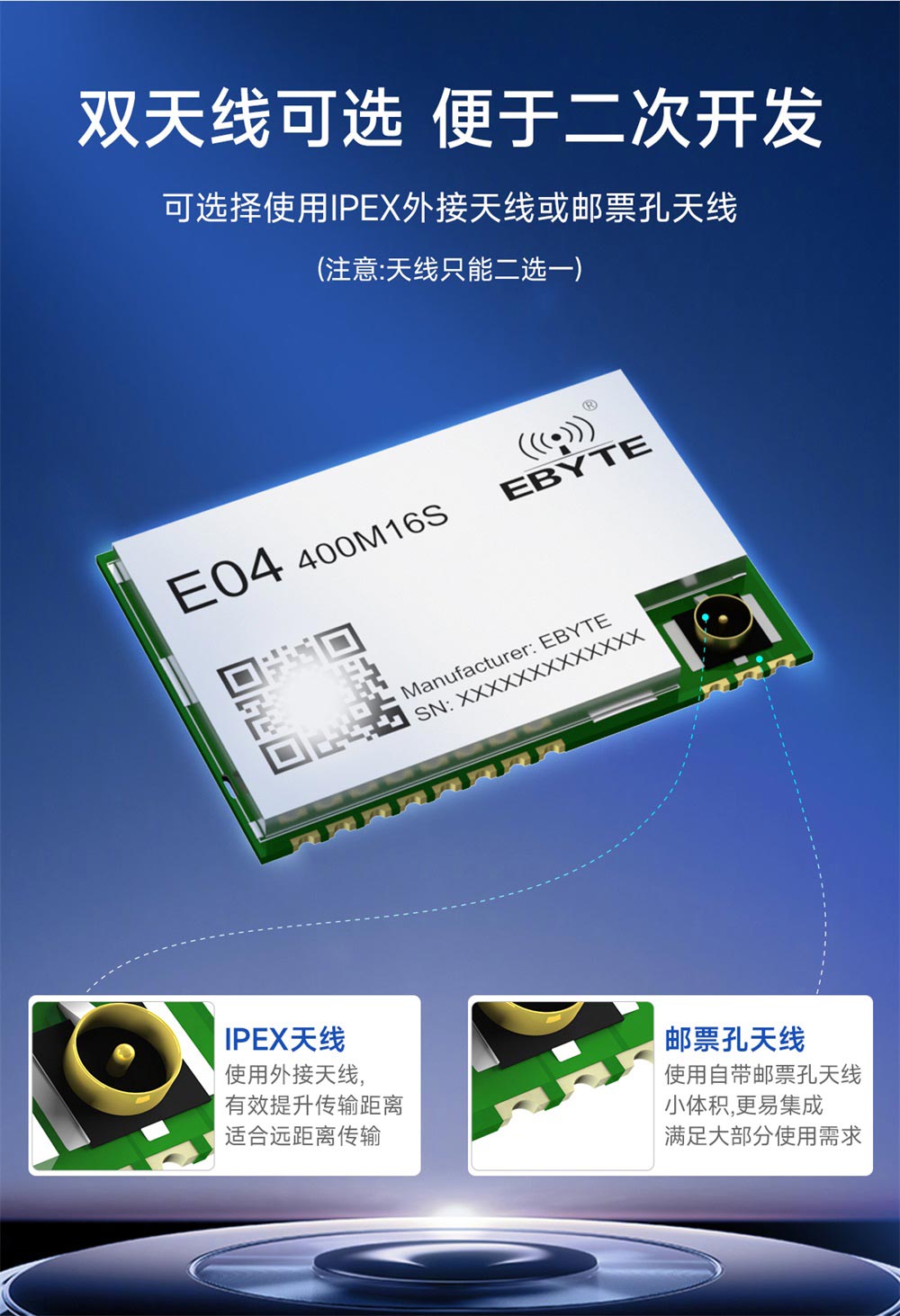

| 射频接口 | 邮票孔/IPEX | 等效阻抗约 50Ω |

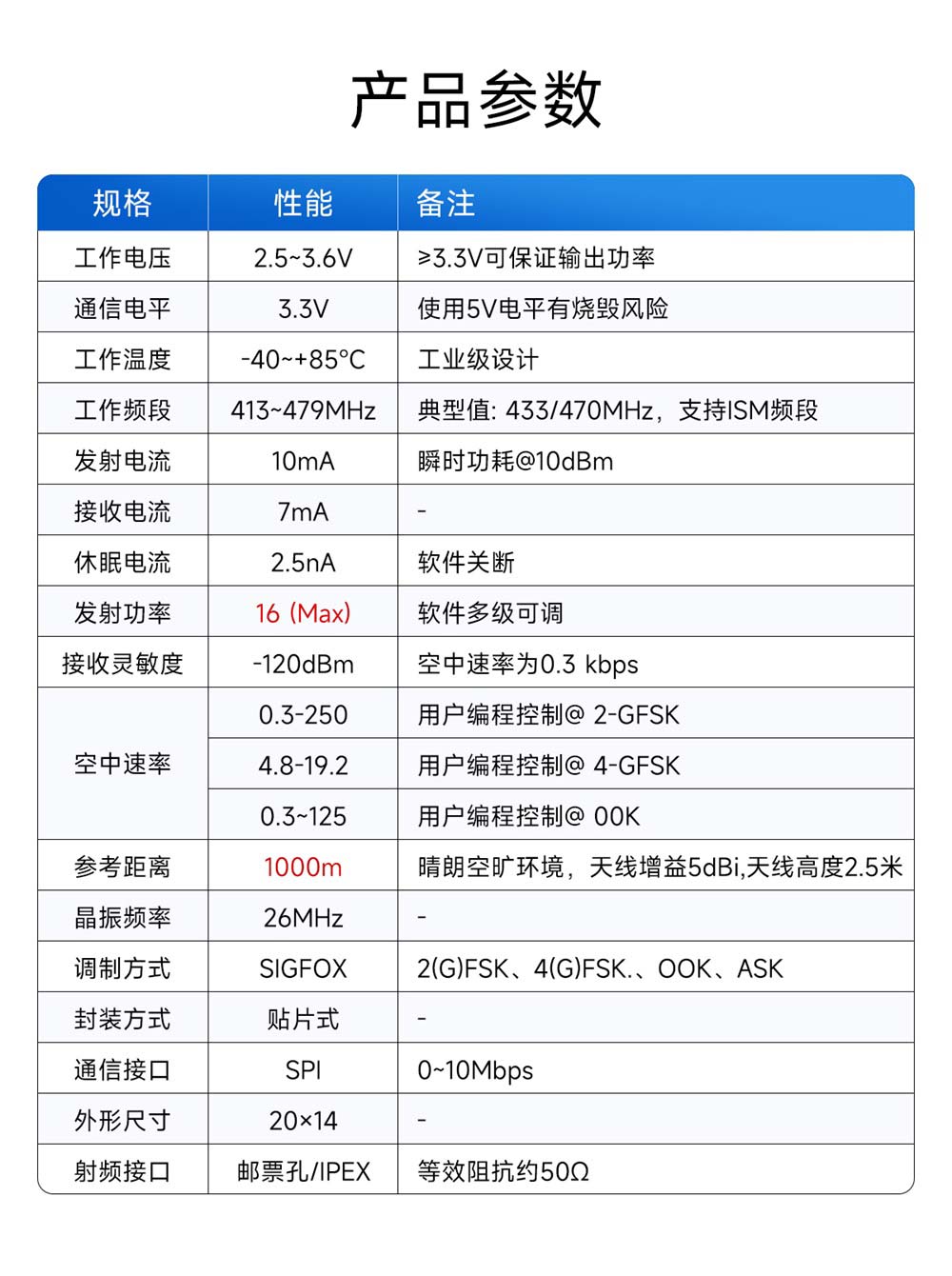

| 主要参数 | 最小值 | 典型值 | 最大值 | 单位 | 备注 |
| 电源电压 | 2.5 | - | 3.6 | V | 超过最大值可能永久烧毁 |
| 阻塞功率 | - | - | 10 | dBm | 近距离使用烧毁概率较小 |

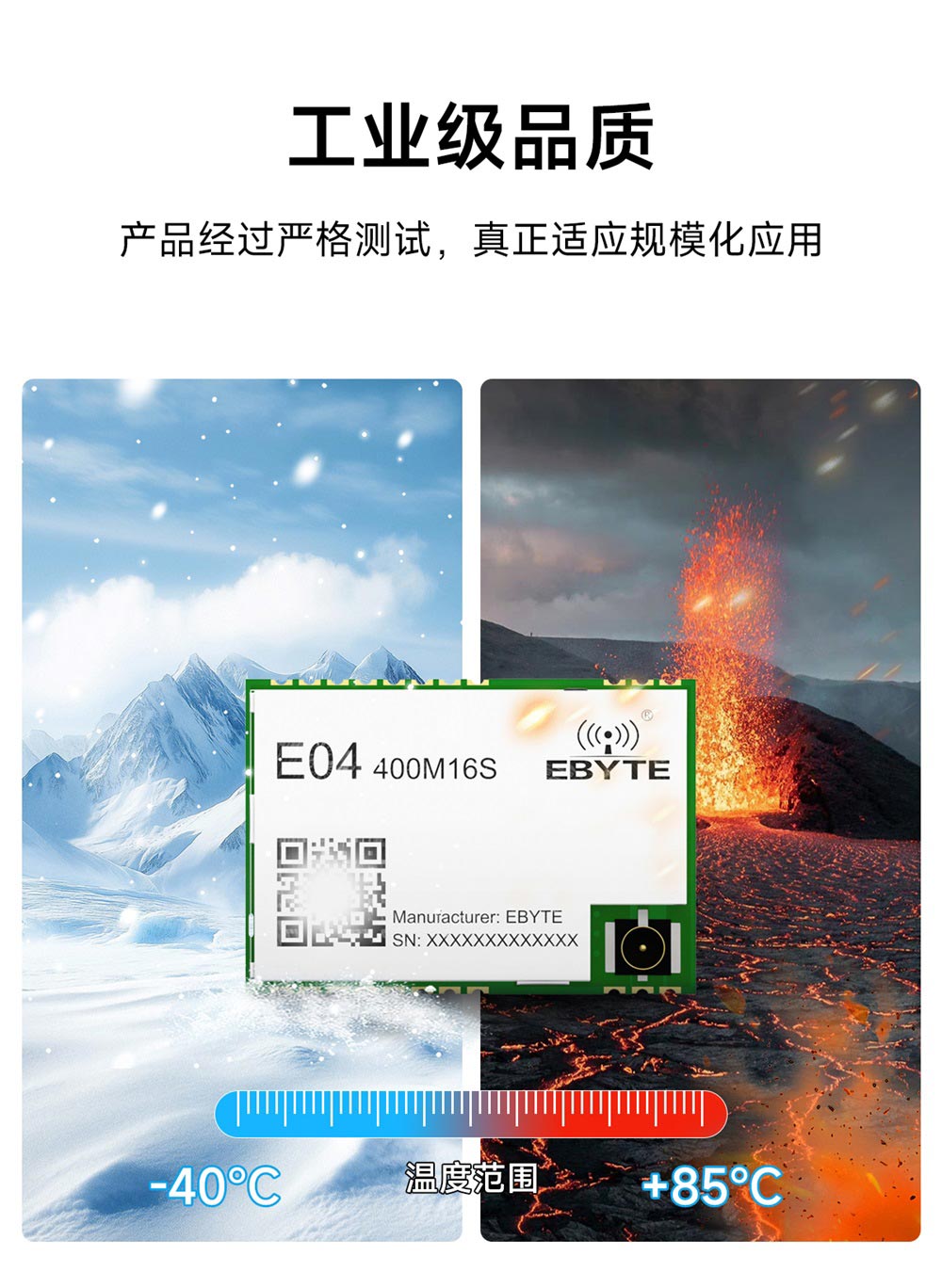

| 工作温度 | -40 | - | +85 | ℃ | 工业级设计 |
| 工作电压 | 2.5 | 3.3 | 3.6 | V | ≥3.3V 可保证输出功率 |
| 通信电平 | - | 3.3 | - | V | 使用 5V 电平有烧毁风险 |
| 工作频段 | 413 | 433 | 479 | MHz | 支持 ISM 频段 |
| 发射电流 | - | 10 | - | mA | 瞬时功耗@10dBm |
| 接收电流 | - | 7 | - | mA | - |
| 休眠电流 | - | 2.5 | - | nA | 软件关断 |

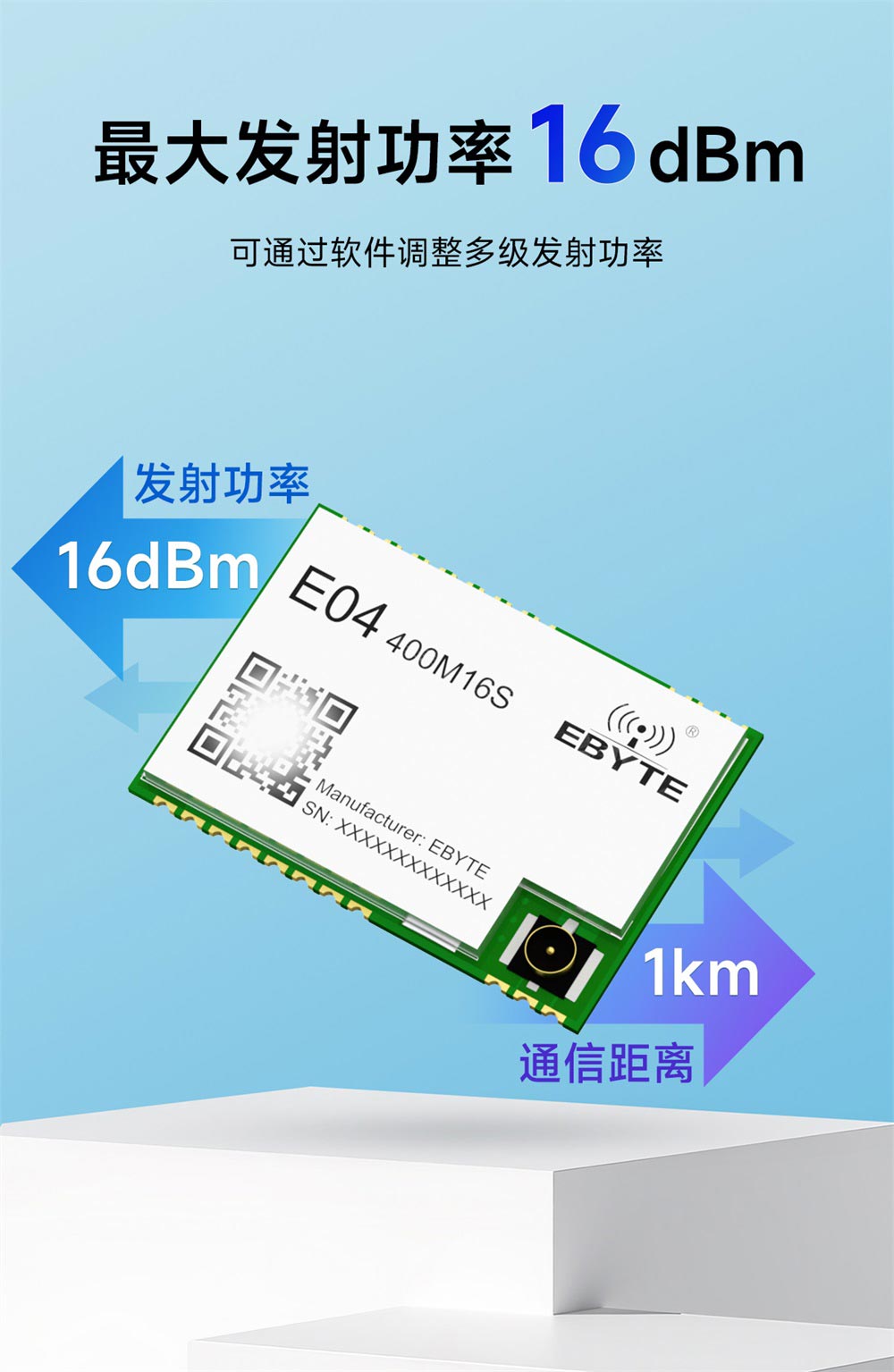

| 最大发射功率 | 13 | 14 | 16 | dBm | - |
| 接收灵敏度 | -100 | -120 | -130 | dBm | 空中速率为 0.3 kbps |
| 序号 | 引脚 | 引脚方向 | 备注 |
| 1 | GND | - | 地线，连接到电源参考地 |
| 2 | GND | - | 地线，连接到电源参考地 |
| 3 | GND | - | 地线，连接到电源参考地 |
| 4 | GND | - | 地线，连接到电源参考地 |
| 5 | GND | - | 地线，连接到电源参考地 |
| 6 | GPIO1 | 输入/输出 | 可配置的通用 IO 口（详见 S2-LPQTR 手册） |
| 7 | GPIO2 | 输入/输出 | 可配置的通用 IO 口（详见 S2-LPQTR 手册） |
| 8 | GPIO3 | 输入/输出 | 可配置的通用 IO 口（详见 S2-LPQTR 手册） |
| 9 | VCC | - | 供电电源，范围 1.8～3.6V（建议外部增加陶瓷滤波电容） |
| 10 | GND | - | 地线，连接到电源参考地 |
| 11 | GND | - | 地线，连接到电源参考地 |
| 12 | GND | - | 地线，连接到电源参考地 |
| 13 | GPIO0 | 输入/输出 | 可配置的通用 IO 口（详见 S2-LPQTR 手册） |
| 14 | SDN | 输入 | 用于关断模块（详见 S2-LPQTR 手册） |
| 15 | NC | - | - |
| 16 | MISO | 输入 | SPI 数据输入引脚 |
| 17 | MOSI | 输出 | SPI 数据输出引脚 |
| 18 | SCLK | 输入 | SPI 时钟输入引脚 |
| 19 | CSN | 输入 | 模块片选引脚，用于开始一个 SPI 通信 |
| 20 | GND | - | 地线，连接到电源参考地 |
| 21 | ANT | - | 天线接口，邮票孔（ 50Ω 特性阻抗） |
| 22 | GND | - | 地线，连接到电源参考地 |
