工作频率：470~510MHz
接口类型：UART
通信距离：2.5km
尺寸大小：20*20mm 产品重量：2g±0.1g

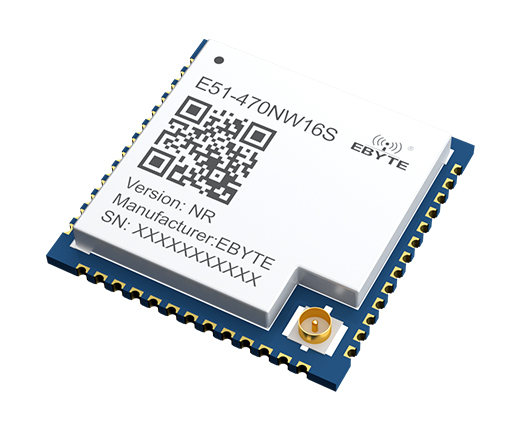

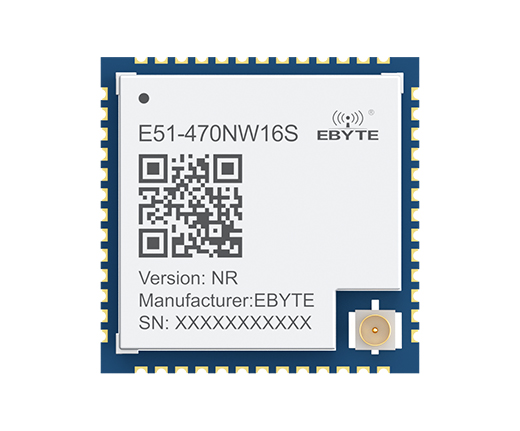

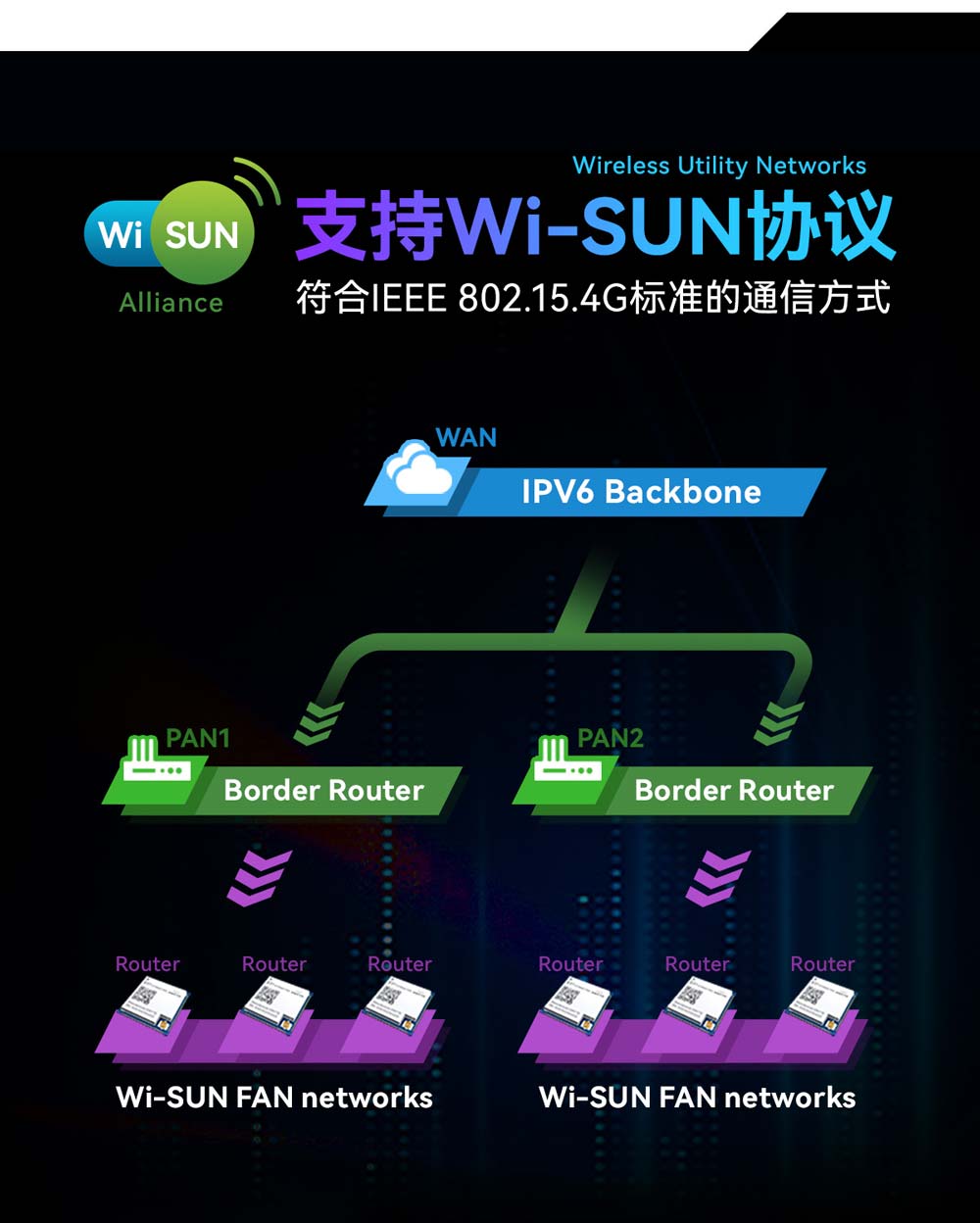

产品简介：E51系列物联网无线模块是长距离、低功耗传输的Wi-Sun模组，模块采用SiliconLabs的EFR32FG25系列芯片，可在密集的城市峡谷环境中以最小的数据丢失量实现长达0.3~2.5千米的无线广播。同时也支持Wi-SUN现场局域网(FAN)中引入正交频分复用调制技术(OFDM)，可实现高达3.6Mbps高数据带宽。可实现智慧城市、智能公用设施等应用所需的大型网络，其中节点可以数以千计。具有外形尺寸小、接口资源丰富、支持用户二次开发，可广泛应用于物联网行业。

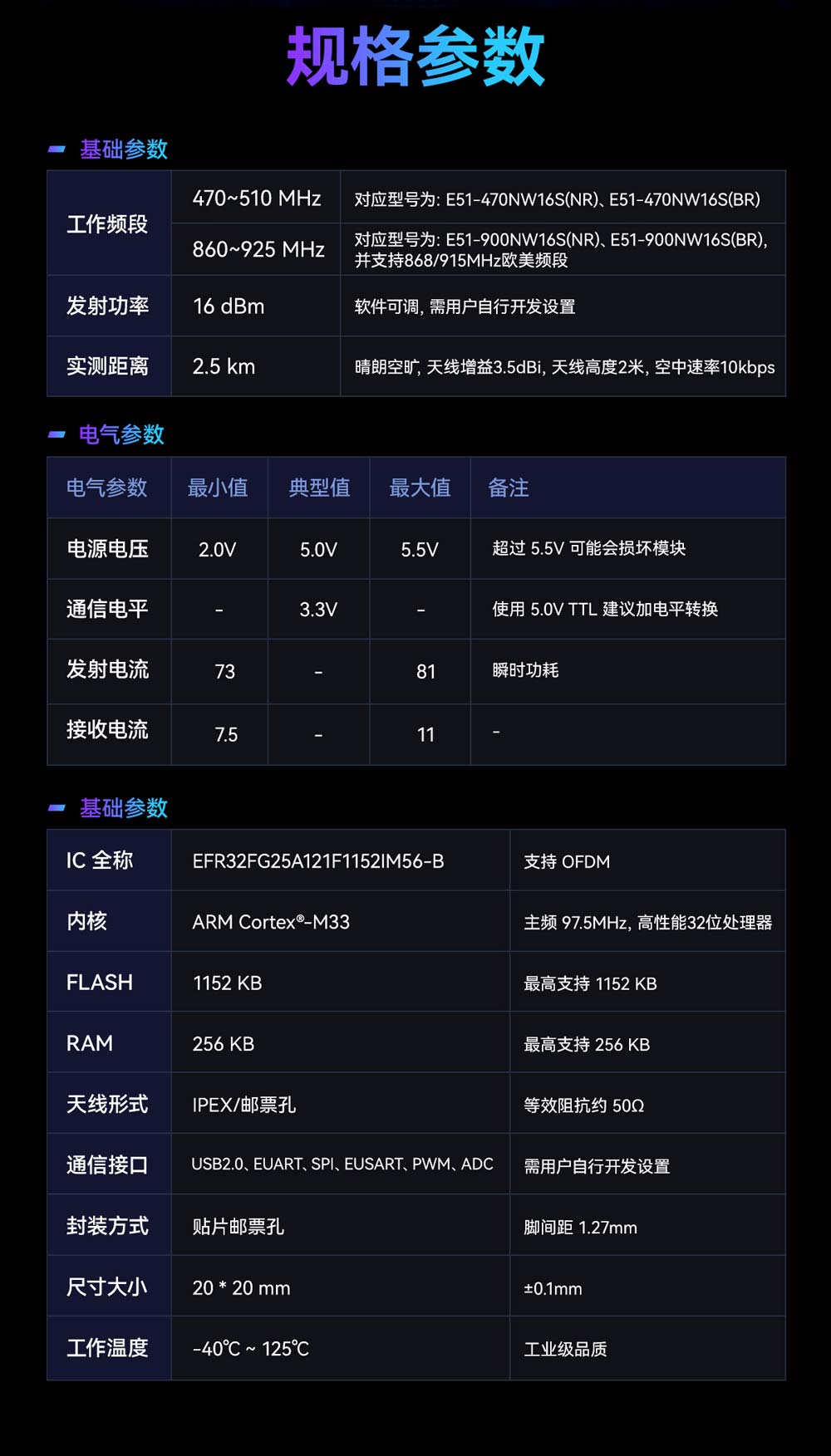

| 射频参数 | 参数值 | 备 注 |
| 工作频段 | 470-510 MHz | 对应型号为：E51-470NW16S(NR)、E51-470NW16S(BR) |
| 860-925 MHz | 对应型号为：E51-900NW16S(NR)、E51-900NW16S(BR)，并支持868/915MHz欧美频段 | |
| 发射功率 | 16 dBm | 软件可调，需用户自行开发设置 |
| 接收灵敏度（GFSK） | -117.7 dBm | 10 kbps 2GFSK signal，Δf = ± 25 kHz，BER<0.1%2 |
| 接收灵敏度（OFDM） | -116.8 dBm | 无干扰的10%数据包错误率（PER）， |
| OFDM Option4，MCS0，header MCS0，with PL = 20 octets | ||

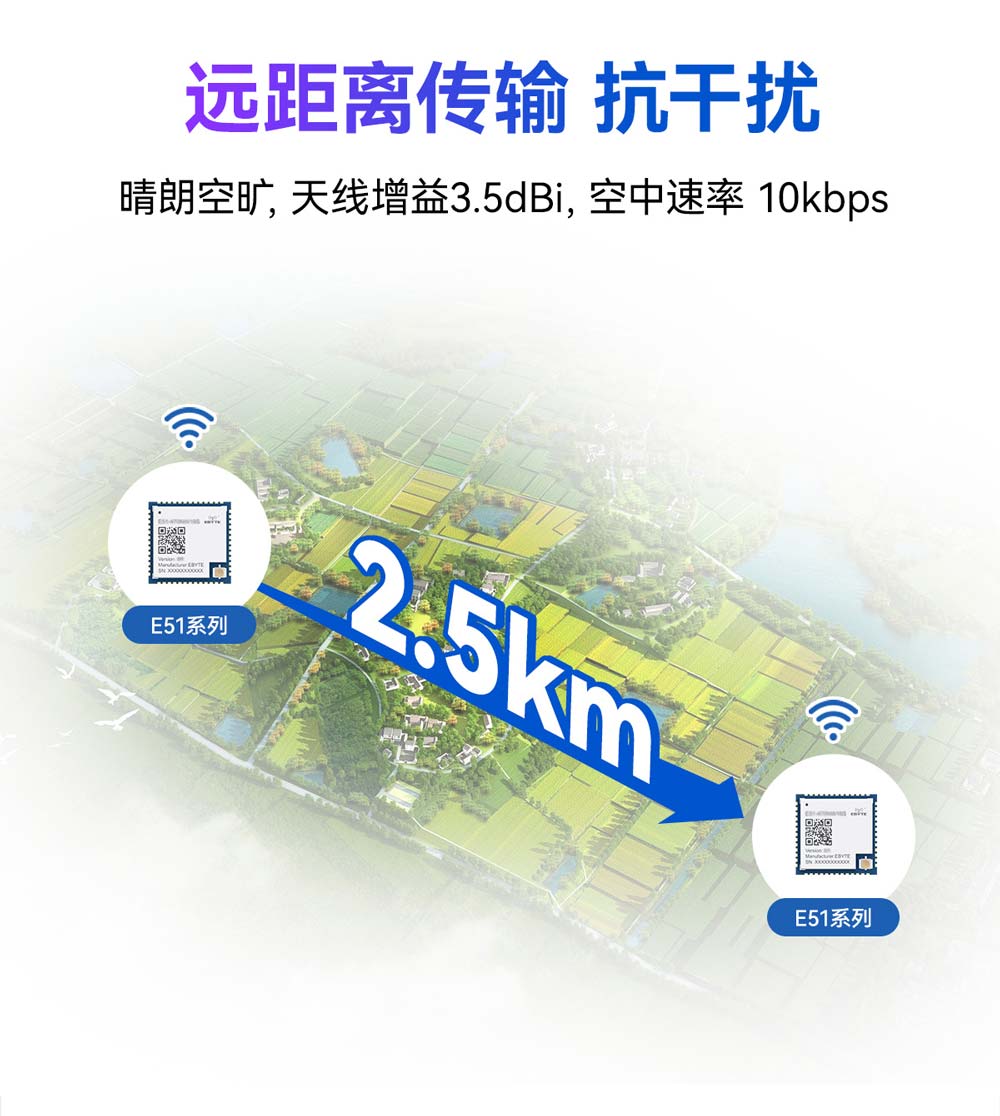

| 实测距离 | 2.5 km | 晴朗空旷，天线增益3.5dBi，天线高度2米，空中速率10kbps |
| 电气参数 | 最小值 | 典型值 | 最大值 | 单位 | 备 注 |
| 电源电压 | 3 | 5 | 5.5 | V | ≥5.0V 可保证输出功率，超过5.5V 可能会损坏模块的风险 |
| 通信电平 | - | 3.3 | - | V | 使用5.0V TTL建议加电平转换 |
| 发射电流 | 73 | - | 81 | mA | 瞬时功耗 |
| 接收电流 | 7.5 | - | 11 | mA | — |
| 工作温度 | -40 | - | 85 | ℃ | — |
| 工作湿度 | 10 | - | 90 | % | — |
| 储存温度 | -50 | - | 125 | ℃ | — |
| 硬件参数 | 参数值 | 备注 |
| IC全称 | EFR32FG25A121F1152IM56-B | 支持OFDM，可更换同系列其他型号，欢迎咨询 |
| 内核 | ARM Cortex®-M33 | 主频97.5MHz，高性能32位ARM处理器，具有DSP指令和浮点单元 |
| FLASH | 1152 KB | 可更换同系列其他型号，最高支持1152 KB，欢迎咨询 |
| RAM | 256 KB | 可更换同系列其他型号，最高支持256 KB，欢迎咨询 |
| 晶振频率 | 39MHz/32.768KHz | 模组内部已接入 |

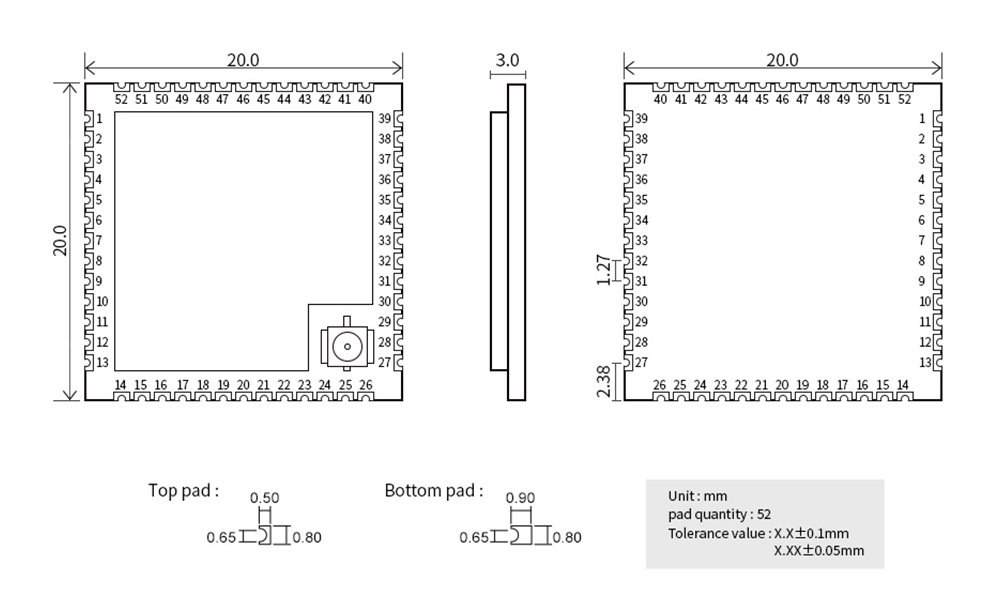

| 尺寸大小 | 20 * 20 mm | — |
| 天线形式 | IPEX/邮票孔 | 等效阻抗约50Ω |
| 通信接口 | UART | — |
| 封装方式 | 贴片邮票孔 | 脚间距1.27mm |
| 重量 | 2.07±0.1g | — |
| 引脚序号 | 引脚名称 | 引脚方向 | 引脚用途 |
| 1 | GND | 输出 | 地线，连接到电源参考地 |
| 2 | GND | 输出 | 地线，连接到电源参考地 |
| 3 | GND | 输出 | 地线，连接到电源参考地 |
| 4 | GND | 输出 | 地线，连接到电源参考地 |
| 5 | PD07 | 输入/输出 | 可配置的通用 IO 口（详见 EFR32FG25 手册） |
| 6 | PD06 | 输入/输出 | 可配置的通用 IO 口（详见 EFR32FG25 手册） |
| 7 | PD05 | 输入/输出 | 可配置的通用 IO 口（详见 EFR32FG25 手册） |
| 8 | PD04 | 输入/输出 | 可配置的通用 IO 口（详见 EFR32FG25 手册） |
| 9 | PD03 | 输入/输出 | 可配置的通用 IO 口（详见 EFR32FG25 手册） |
| 10 | PD02 | 输入/输出 | 可配置的通用 IO 口（详见 EFR32FG25 手册） |
| - | PD01 | - | 未引出，在模组内部做为 LFXTAL_I 已连接 32.768KHz 晶振（详见 EFR32FG25手册） |
| - | PD00 | - | 未引出，在模组内部做为 LFXTAL_O 已连接 32.768KHz 晶振（详见 EFR32FG25手册） |
| 11 | GND | 输出 | 地线，连接到电源参考地 |
| 12 | +5V | 输入 | 电源输入+5V |
| 13 | +5V | 输入 | 电源输入+5V |
| 14 | PC00 | 输入/输出 | 可配置的通用 IO 口（详见 EFR32FG25 手册） |
| 15 | PC01 | 输入/输出 | 可配置的通用 IO 口（详见 EFR32FG25 手册） |
| 16 | PC02 | 输入/输出 | 可配置的通用 IO 口（详见 EFR32FG25 手册） |
| 17 | PC03 | 输入/输出 | 可配置的通用 IO 口（详见 EFR32FG25 手册） |
| 18 | PC04 | 输入/输出 | 可配置的通用 IO 口（详见 EFR32FG25 手册） |
| 19 | PC05 | 输入/输出 | 可配置的通用 IO 口（详见 EFR32FG25 手册） |
| 20 | PC06 | 输入/输出 | 可配置的通用 IO 口（详见 EFR32FG25 手册） |
| 21 | PC07 | 输入/输出 | 可配置的通用 IO 口（详见 EFR32FG25 手册） |
| 22 | PC08 | 输入/输出 | 可配置的通用 IO 口（详见 EFR32FG25 手册） |
| 23 | PC09 | 输入/输出 | 可配置的通用 IO 口（详见 EFR32FG25 手册） |
| 24 | PC10 | 输入/输出 | 可配置的通用 IO 口（详见 EFR32FG25 手册） |
| 25 | NRST | 输出 | 芯片复位触发输入脚，低电平有效 |
| 26 | GND | 输出 | 地线，连接到电源参考地 |
| 27 | GND | 输出 | 地线，连接到电源参考地 |
| 28 | GND | 输出 | 地线，连接到电源参考地 |
| 29 | ANT | 输出 | 天线接口，邮票孔（50Ω特性阻抗），与 IPEX-1 接口相通 |
| 30 | GND | 输出 | 地线，连接到电源参考地 |
| 31 | GND | 输出 | 地线，连接到电源参考地 |
| 32 | GND | 输出 | 地线，连接到电源参考地 |
| 33 | GND | 输出 | 地线，连接到电源参考地 |
| 34 | PB05 | 输入/输出 | 可配置的通用 IO 口（详见 EFR32FG25 手册） |
| 35 | PB04 | 输入/输出 | 可配置的通用 IO 口（详见 EFR32FG25 手册） |
| 36 | PB03 | 输入/输出 | 可配置的通用 IO 口（详见 EFR32FG25 手册） |
| 37 | PB02 | 输入/输出 | 可配置的通用 IO 口（详见 EFR32FG25 手册） |
| 38 | PB01 | 输入/输出 | 可配置的通用 IO 口（详见 EFR32FG25 手册） |
| 39 | PB00 | 输入/输出 | 可配置的通用 IO 口（详见 EFR32FG25 手册） |
| 40 | GND | 输出 | 地线，连接到电源参考地 |
| 41 | PA00 | 输入/输出 | 可配置的通用 IO 口（详见 EFR32FG25 手册） |
| 42 | PA01 | 输入/输出 | 程序调试/下载口 SWCLK |
| 43 | PA02 | 输入/输出 | 程序调试/下载口 SWDIO |
| 44 | PA03 | 输入/输出 | 可配置的通用 IO 口（详见 EFR32FG25 手册） |
| 45 | PA04 | 输入/输出 | 可配置的通用 IO 口（详见 EFR32FG25 手册） |
| 46 | PA05 | 输入/输出 | 可配置的通用 IO 口（详见 EFR32FG25 手册） |
| 47 | PA06 | 输入/输出 | 可配置的通用 IO 口（详见 EFR32FG25 手册） |
| 48 | PA07 | 输入/输出 | 可配置的通用 IO 口（详见 EFR32FG25 手册） |
| 49 | PA08 | 输入/输出 | 可配置的通用 IO 口（详见 EFR32FG25 手册） |
| 50 | PA09 | 输入/输出 | 可配置的通用 IO 口（详见 EFR32FG25 手册） |
| 51 | PA10 | 输入/输出 | 可配置的通用 IO 口（详见 EFR32FG25 手册） |
| 52 | PA11 | 输入/输出 | 可配置的通用 IO 口（详见 EFR32FG25 手册） |
