当前位置: 首页 >产品中心 >射频模块 SPI/SoC>EFR32>E51-900NW16S(NR)

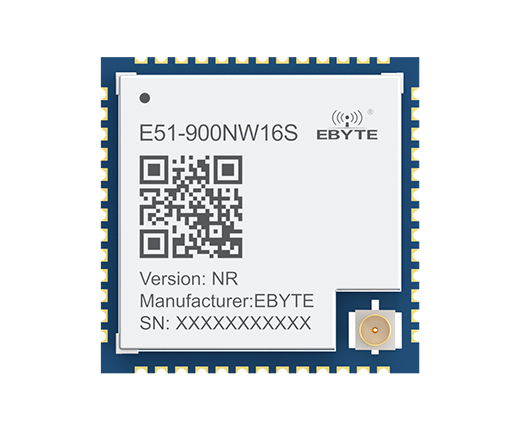

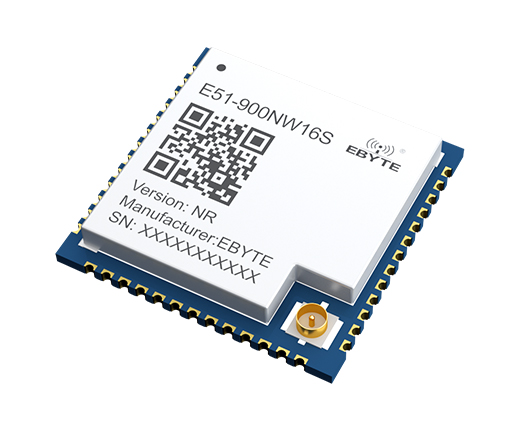

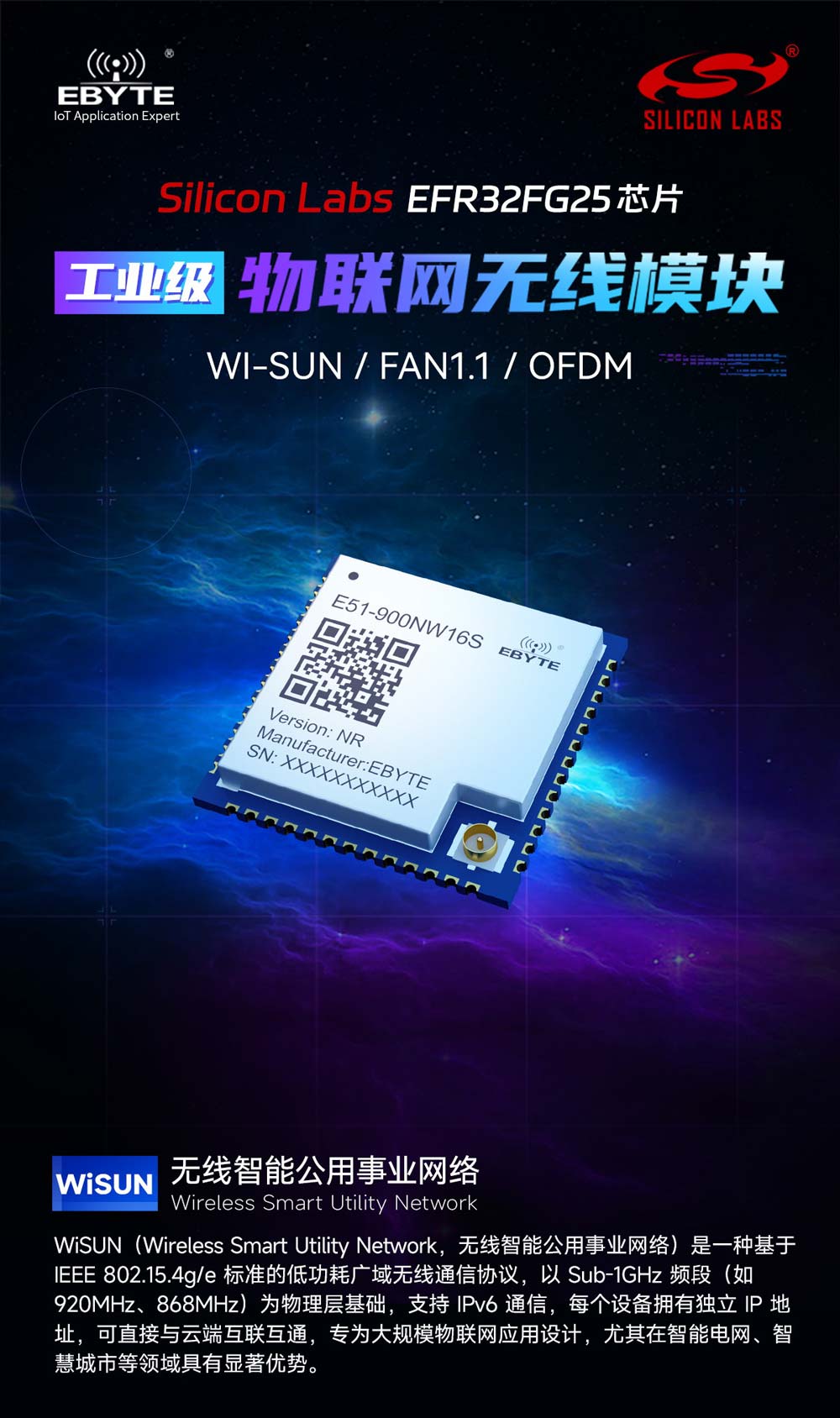

E51-900NW16S(NR) Wi-SUN无线模块

工作频率:860-925MMHz

接口类型:UART

通信距离:2.5km

尺寸大小:20*20mm 产品重量:2g±0.1g

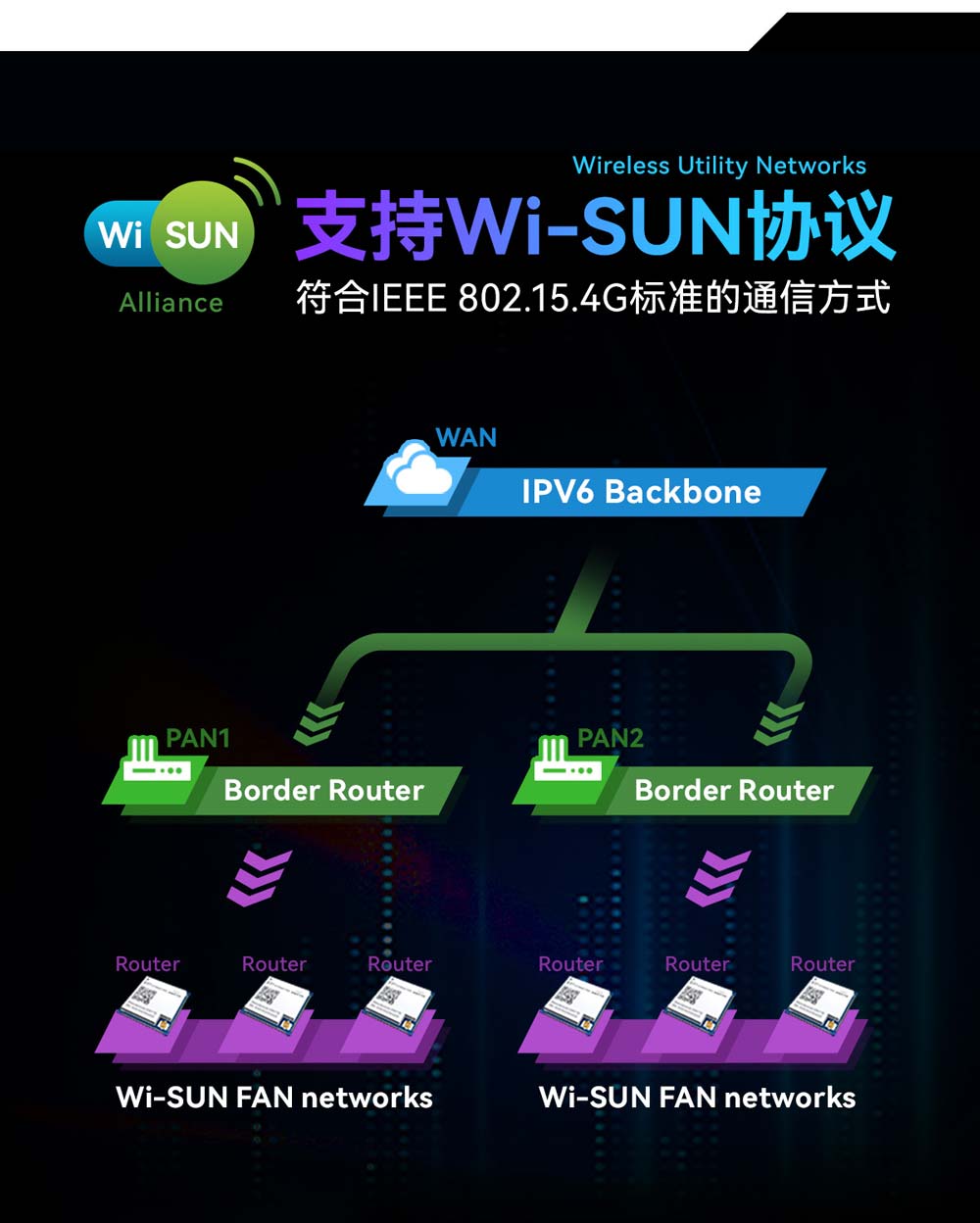

产品简介:E51系列物联网无线模块是长距离、低功耗传输的Wi-Sun模组,模块采用SiliconLabs的EFR32FG25系列芯片,可在密集的城市峡谷环境中以最小的数据丢失量实现长达0.3~2.5千米的无线广播。同时也支持Wi-SUN现场局域网(FAN)中引入正交频分复用调制技术(OFDM),可实现高达3.6Mbps高数据带宽。可实现智慧城市、智能公用设施等应用所需的大型网络,其中节点可以数以千计。具有外形尺寸小、接口资源丰富、支持用户二次开发,可广泛应用于物联网行业。

引流图-E79系列
引流图-E180系列

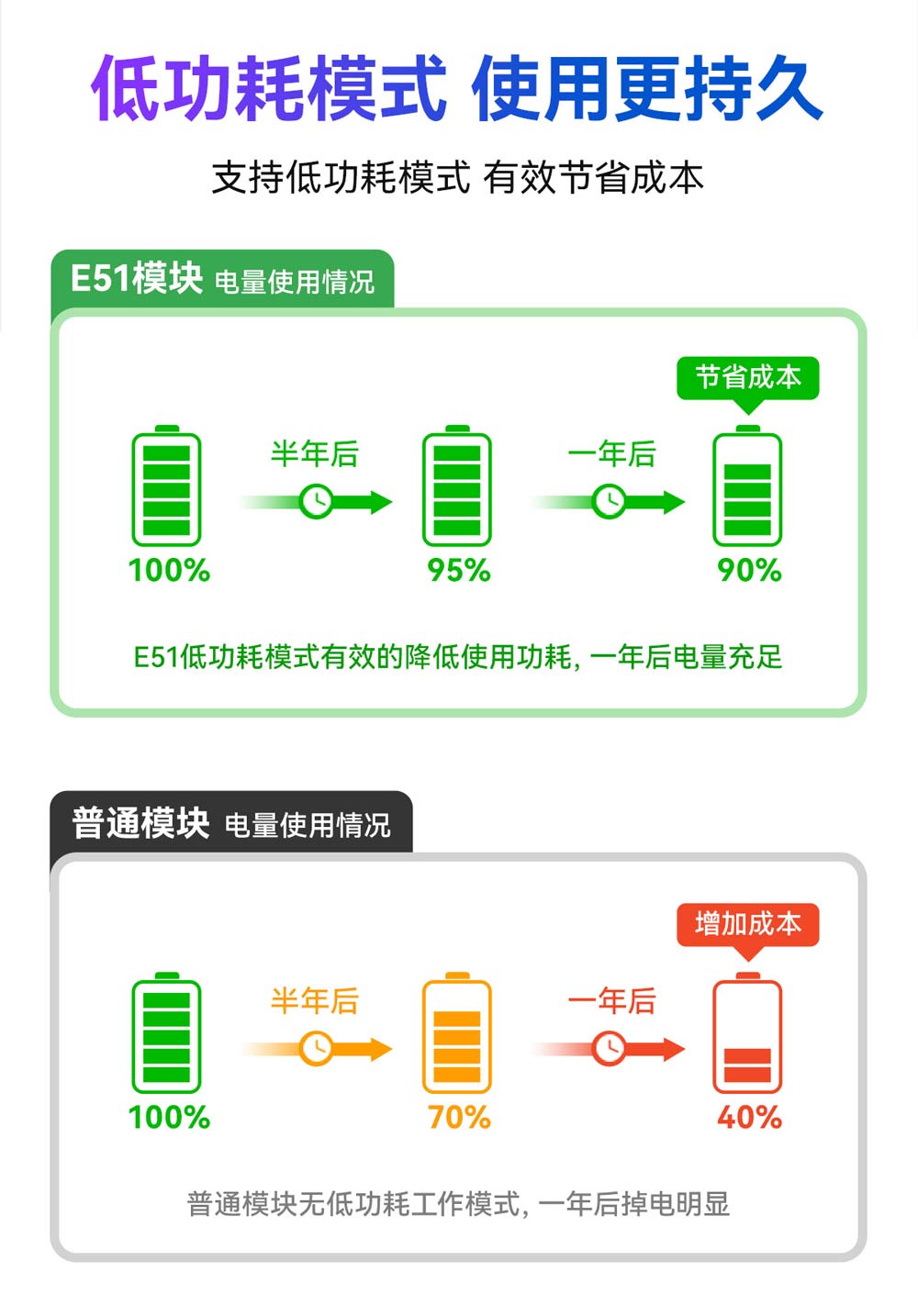

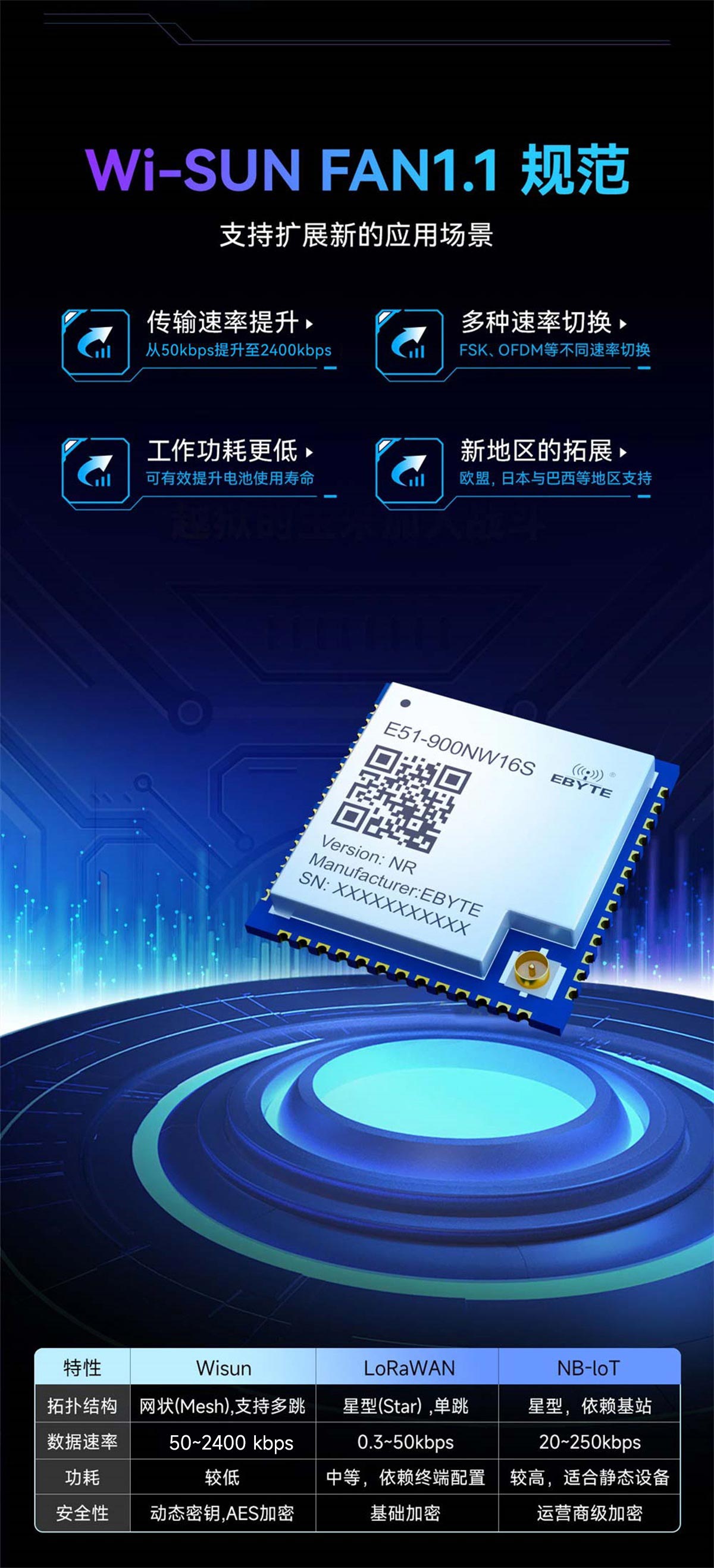

E51-900NW16S(NR) 工业级物联网Wi-Sun模组 (1)

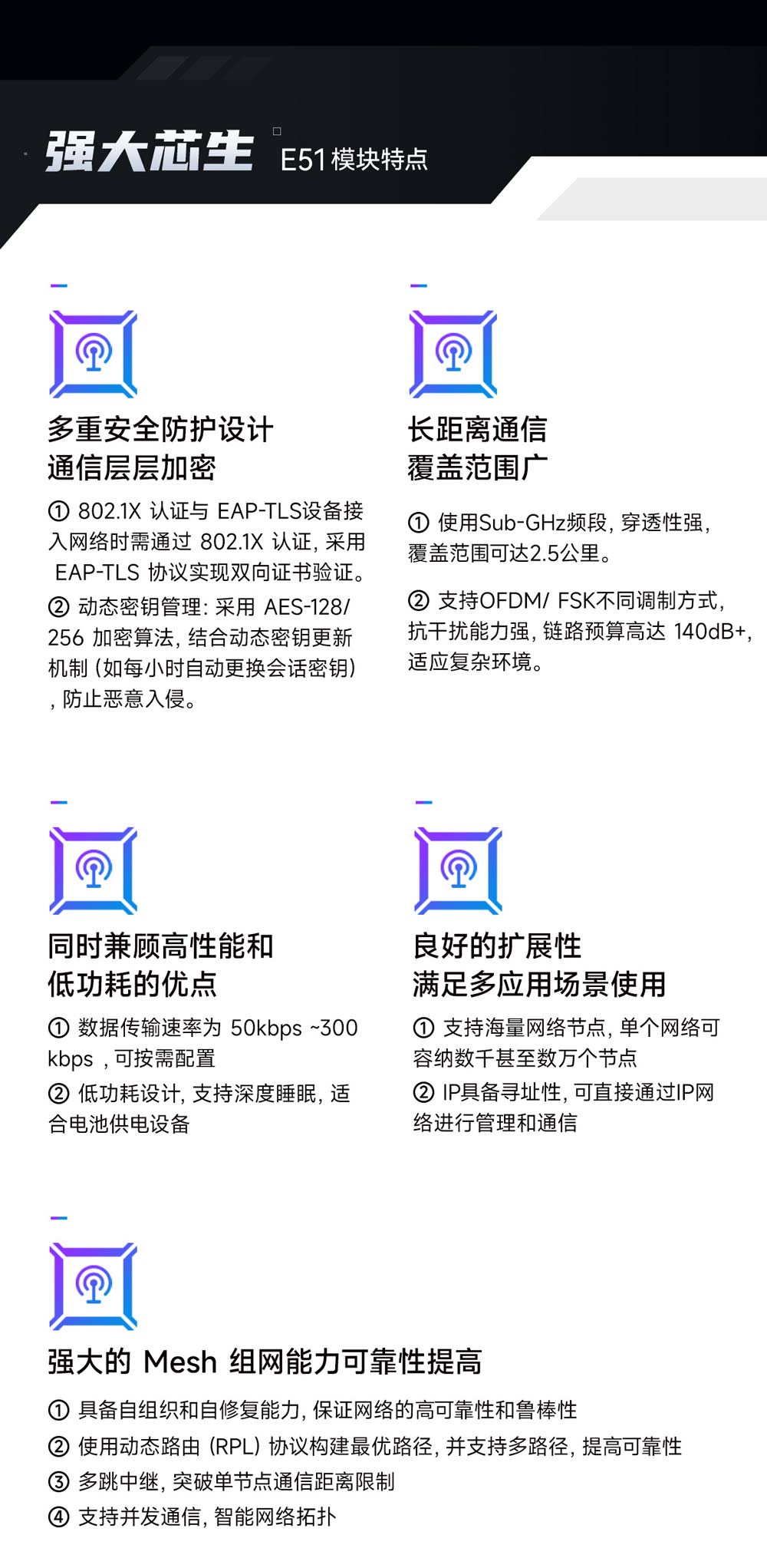

E51-900NW16S(NR) 工业级物联网Wi-Sun模组 (2)

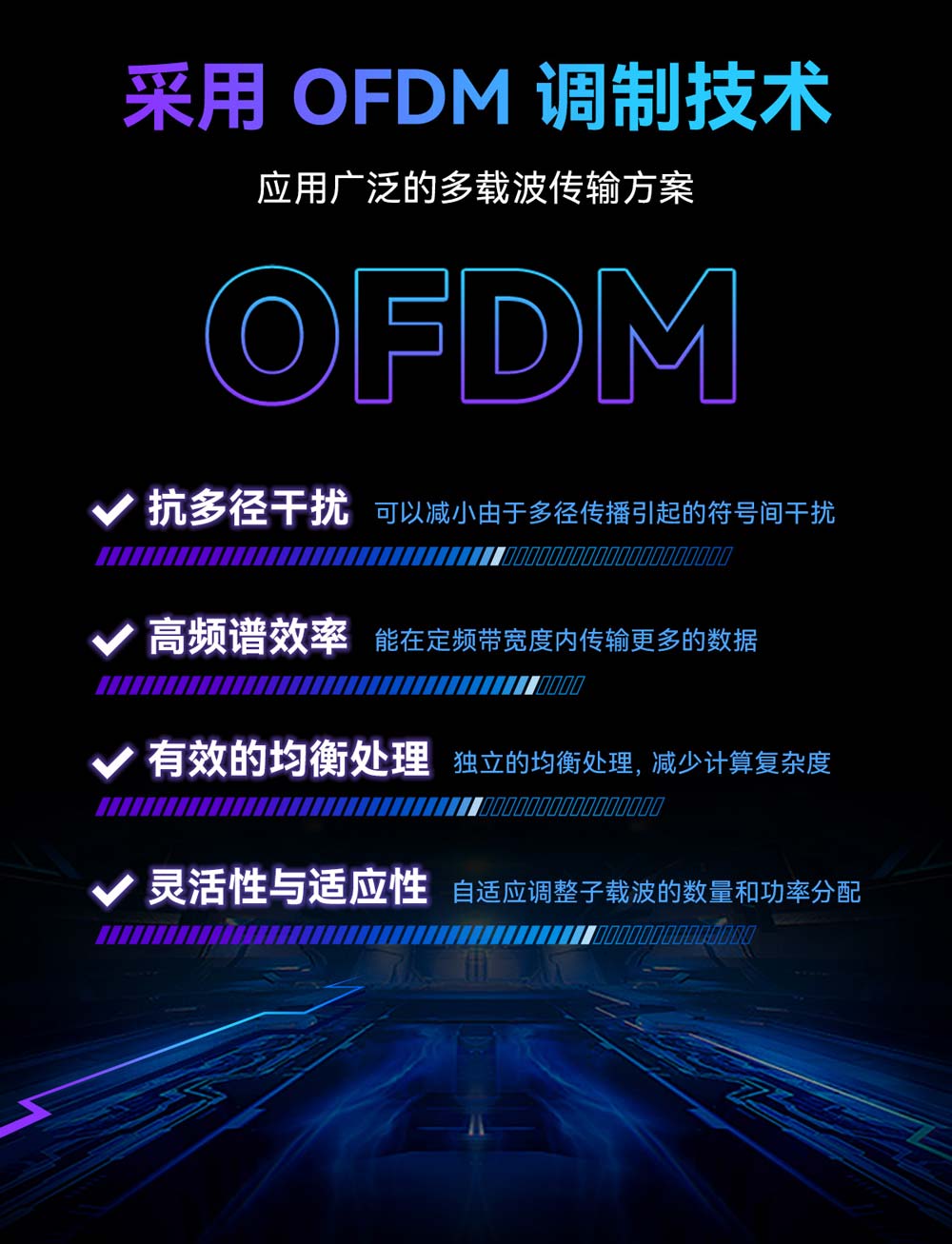

E51-900NW16S(NR) 工业级物联网Wi-Sun模组 (3)
E51-900NW16S(NR) 工业级物联网Wi-Sun模组 (4)

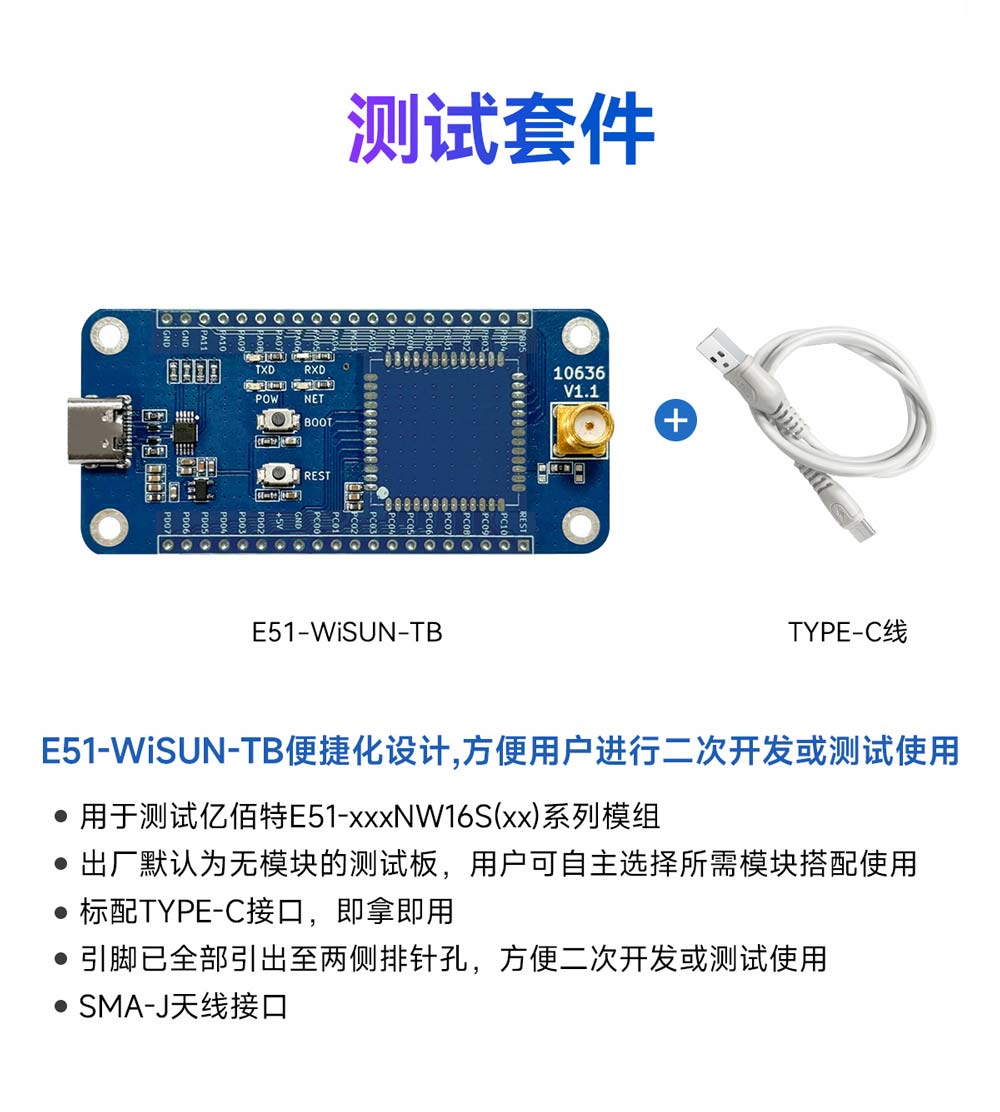

E51-900NW16S(NR) 工业级物联网Wi-Sun模组 (5)

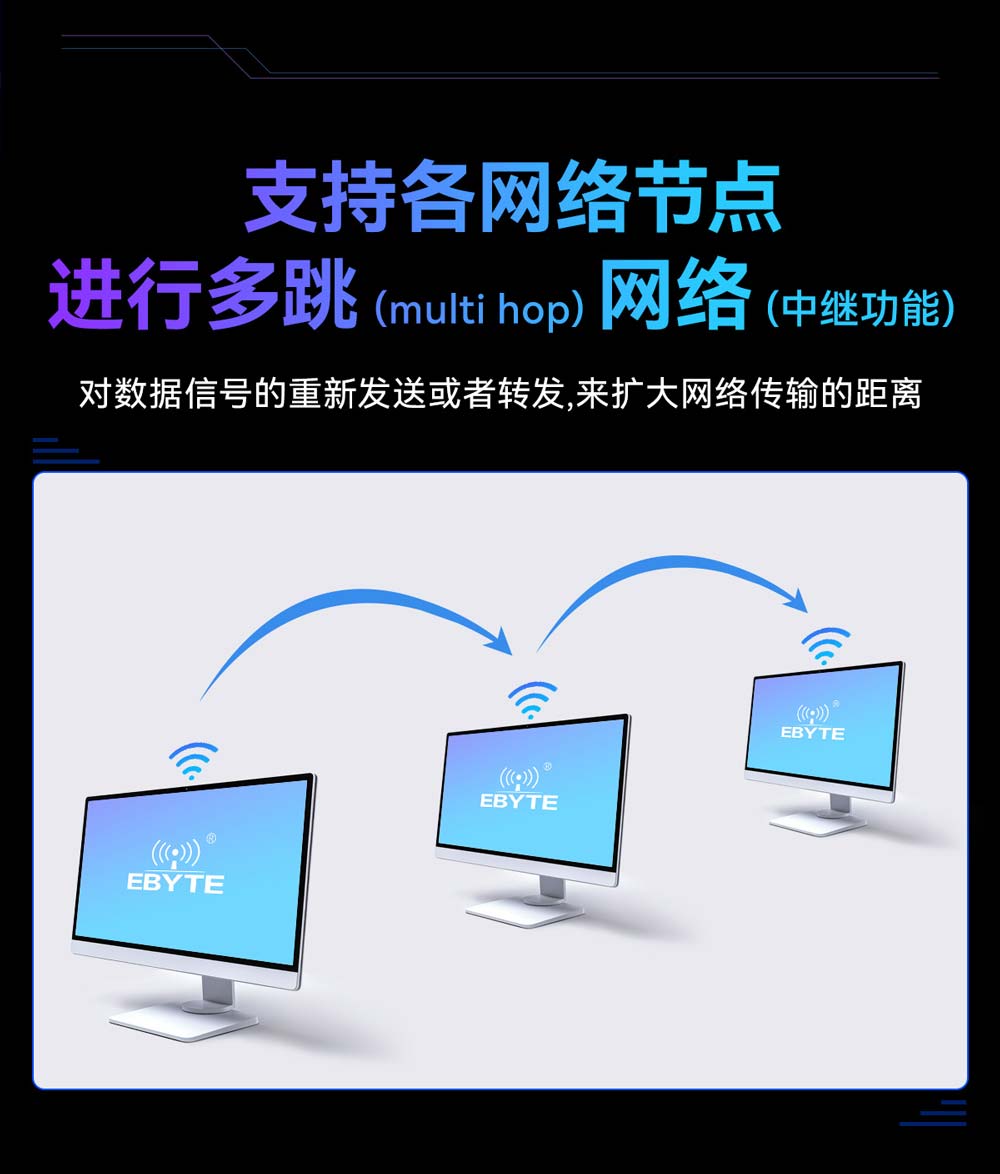

E51-900NW16S(NR) 工业级物联网Wi-Sun模组 (6)

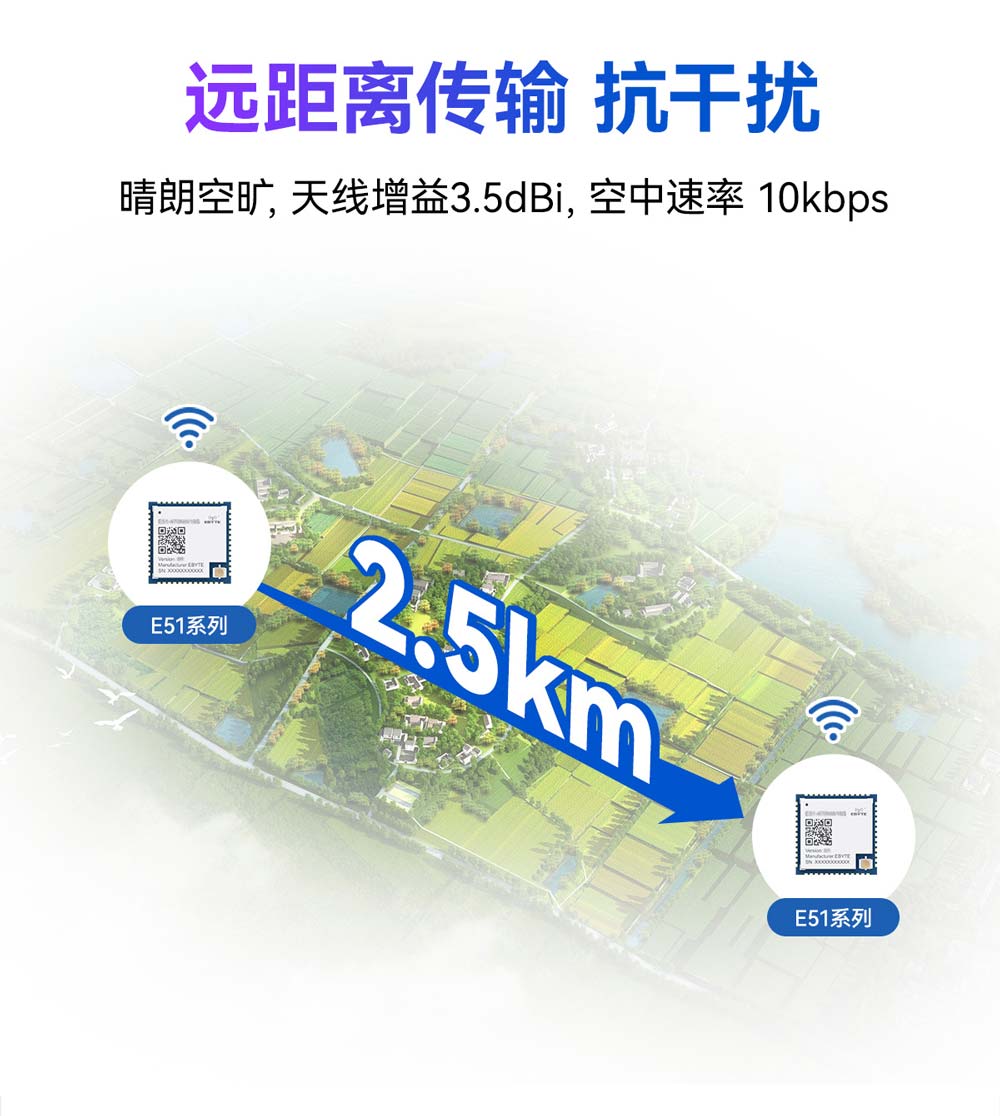

E51-900NW16S(NR) 工业级物联网Wi-Sun模组 (7)

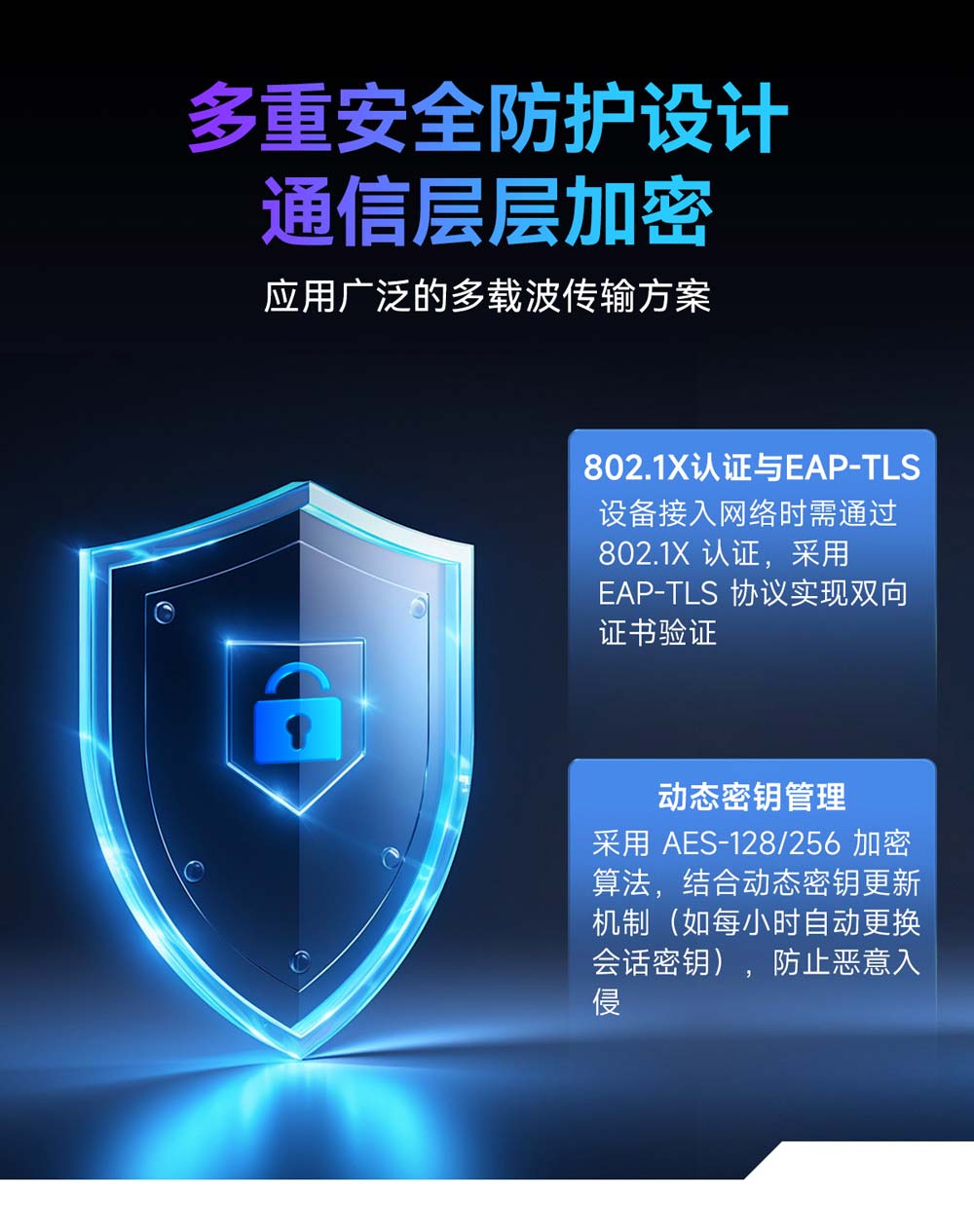

E51-900NW16S(NR) 工业级物联网Wi-Sun模组 (8)
E51-900NW16S(NR) 工业级物联网Wi-Sun模组 (9)
E51-900NW16S(NR) 工业级物联网Wi-Sun模组 (10)
E51-900NW16S(NR) 工业级物联网Wi-Sun模组 (11)
E51-900NW16S(NR) 工业级物联网Wi-Sun模组 (12)
E51-900NW16S(NR) 工业级物联网Wi-Sun模组 (13)

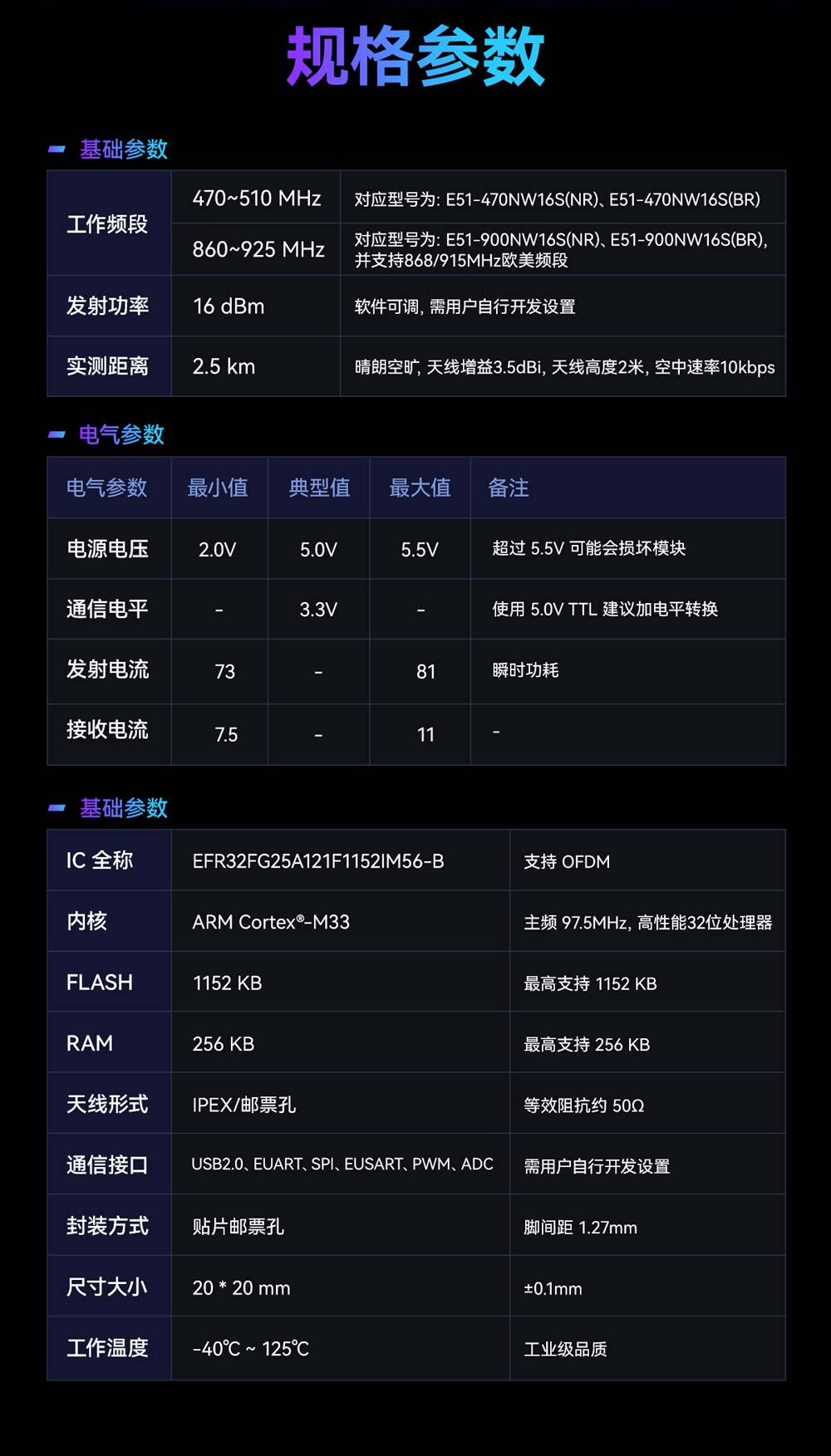

射频参数参数值备  注
工作频段470-510 MHz对应型号为:E51-470NW16S(NR)、E51-470NW16S(BR)
860-925 MHz对应型号为:E51-900NW16S(NR)、E51-900NW16S(BR),并支持868/915MHz欧美频段
发射功率16 dBm软件可调,需用户自行开发设置
接收灵敏度(GFSK)-117.7 dBm10 kbps 2GFSK signal,Δf = ± 25 kHz,BER<0.1%2
接收灵敏度(OFDM)-116.8 dBm无干扰的10%数据包错误率(PER),
OFDM Option4,MCS0,header MCS0,with PL = 20 octets
实测距离2.5 km晴朗空旷,天线增益3.5dBi,天线高度2米,空中速率10kbps


电气参数最小值典型值最大值单位备 注
电源电压355.5V≥5.0V 可保证输出功率,超过5.5V 可能会损坏模块的风险
通信电平-3.3-V使用5.0V TTL建议加电平转换
发射电流73-81mA瞬时功耗
接收电流7.5-11mA
工作温度-40-85
工作湿度10-90%
储存温度-50-125


硬件参数参数值备注
IC全称EFR32FG25A121F1152IM56-B支持OFDM,可更换同系列其他型号,欢迎咨询
内核 ARM Cortex®-M33主频97.5MHz,高性能32位ARM处理器,具有DSP指令和浮点单元
FLASH1152 KB可更换同系列其他型号,最高支持1152 KB,欢迎咨询
RAM256 KB可更换同系列其他型号,最高支持256 KB,欢迎咨询
晶振频率39MHz/32.768KHz模组内部已接入

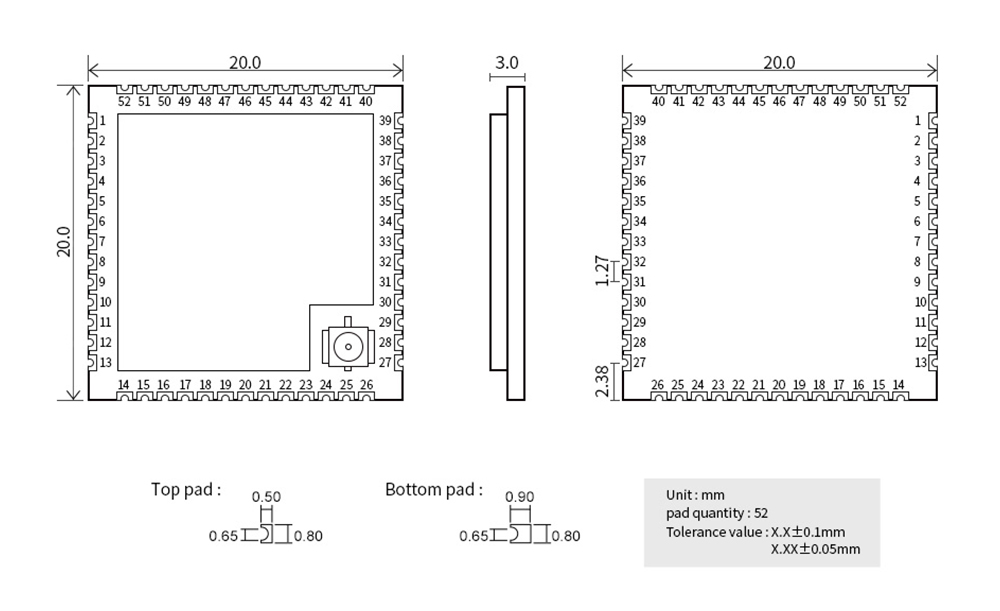

尺寸大小20 * 20 mm
天线形式IPEX/邮票孔等效阻抗约50Ω
通信接口UART
封装方式贴片邮票孔脚间距1.27mm
重量2.07±0.1g


引脚 E51-900NW16S(NR)


引脚序号引脚名称类型引脚用途
1PB05I/0可配置的通用IO口(详见EFR32FG25手册)
2PB04I/0可配置的通用IO口(详见EFR32FG25手册)
3PB03I/0可配置的通用IO口(详见EFR32FG25手册)
4PB02I/0可配置的通用IO口(详见EFR32FG25手册)
5PB01I/0可配置的通用IO口(详见EFR32FG25手册)
6PB00I/0可配置的通用IO口(详见EFR32FG25手册)
7PA00I/0可配置的通用IO口(详见EFR32FG25手册)
8PA01I/0程序调试/下载口SWCLK
9PA02I/0程序调试/下载口SWDIO
10PA03I/0可配置的通用IO口(详见EFR32FG25手册)
11PA04I/0可配置的通用IO口(详见EFR32FG25手册)
12PA05I/0RXD指示灯
13PA06I/0TXD指示灯
14PA07I/0网络指示灯
15PA08I/0可配置的通用IO口(详见EFR32FG25手册)
16PA09I/0可配置的通用IO口(详见EFR32FG25手册)
17PA10I/0可配置的通用IO口(详见EFR32FG25手册)
18PA11I/0可配置的通用IO口(详见EFR32FG25手册)
19GNDI/0地线,连接到电源参考地
20GNDI/0地线,连接到电源参考地
21PD07I/0可配置的通用IO口(详见EFR32FG25手册)
22PD06I/0可配置的通用IO口(详见EFR32FG25手册)
23PD05I/0可配置的通用IO口(详见EFR32FG25手册)
24PD04I/0可配置的通用IO口(详见EFR32FG25手册)
25PD03I/0可配置的通用IO口(详见EFR32FG25手册)
26PD02I/0可配置的通用IO口(详见EFR32FG25手册)
27+5VI/0电源输入+5V
28GNDI/0地线,连接到电源参考地
29PC00I/0可配置的通用IO口(详见EFR32FG25手册)
30PC01I/0可配置的通用IO口(详见EFR32FG25手册)
31PC02I/0可配置的通用IO口(详见EFR32FG25手册)
32PC03I/0可配置的通用IO口(详见EFR32FG25手册)
33PC04I/0可配置的通用IO口(详见EFR32FG25手册)
34PC05I/0可配置的通用IO口(详见EFR32FG25手册)
35PC06I/0可配置的通用IO口(详见EFR32FG25手册)
36PC07I/0可配置的通用IO口(详见EFR32FG25手册)
37PC08I/0可配置的通用IO口(详见EFR32FG25手册)
38PC09I/0可配置的通用IO口(详见EFR32FG25手册)
39PC10I/0可配置的通用IO口(详见EFR32FG25手册)
40REST复位引脚复位引脚,低电平有效


注:1.P:电源;I:输入;O:输出;T:可设置为高阻。
