E49-900M20S 无线数传模块

芯片方案:-

工作频率:850~930MHz

发射功率:20dBm

通信距离:3km

产品尺寸:20*14mm

产品重量:1.5±1g

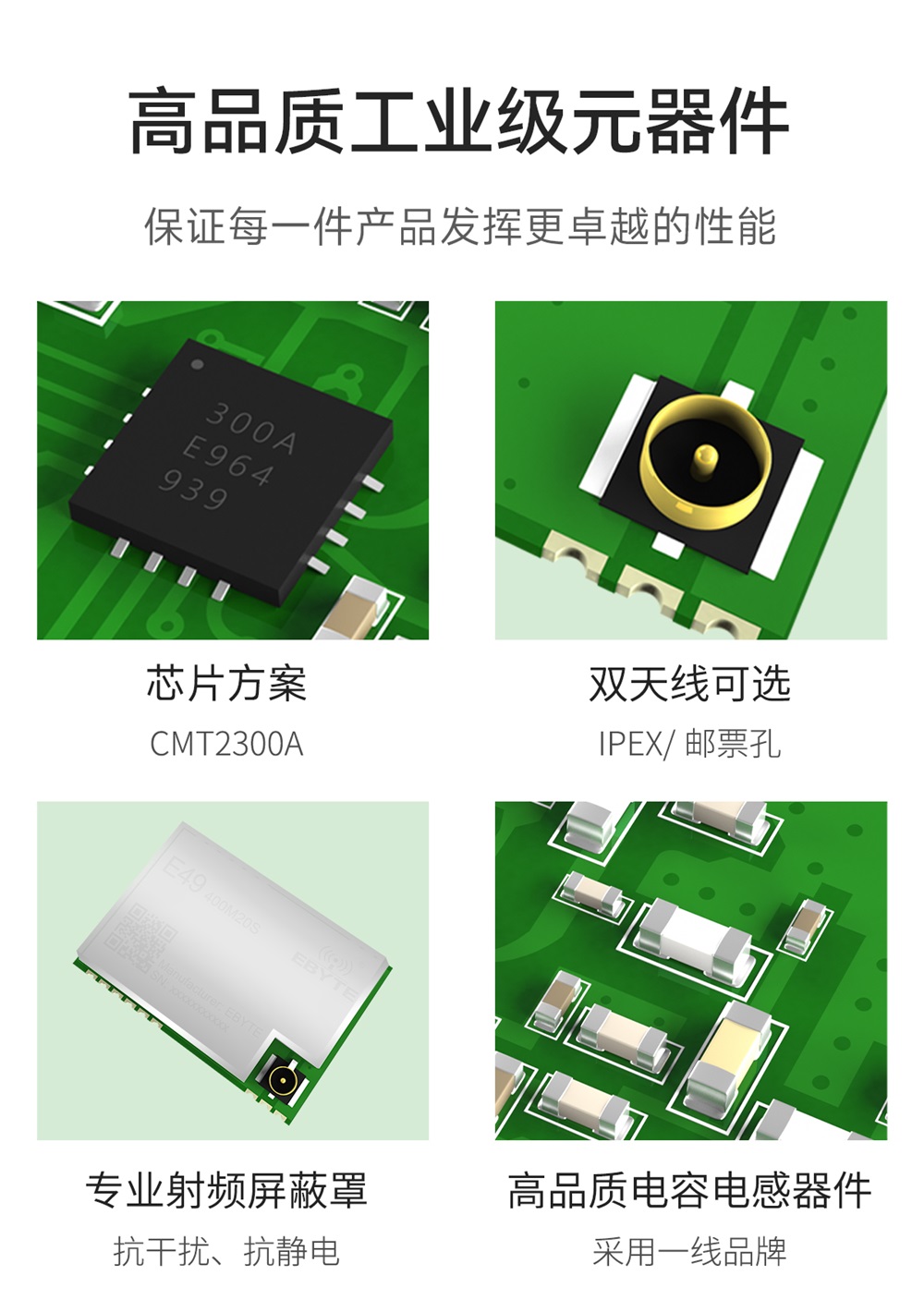

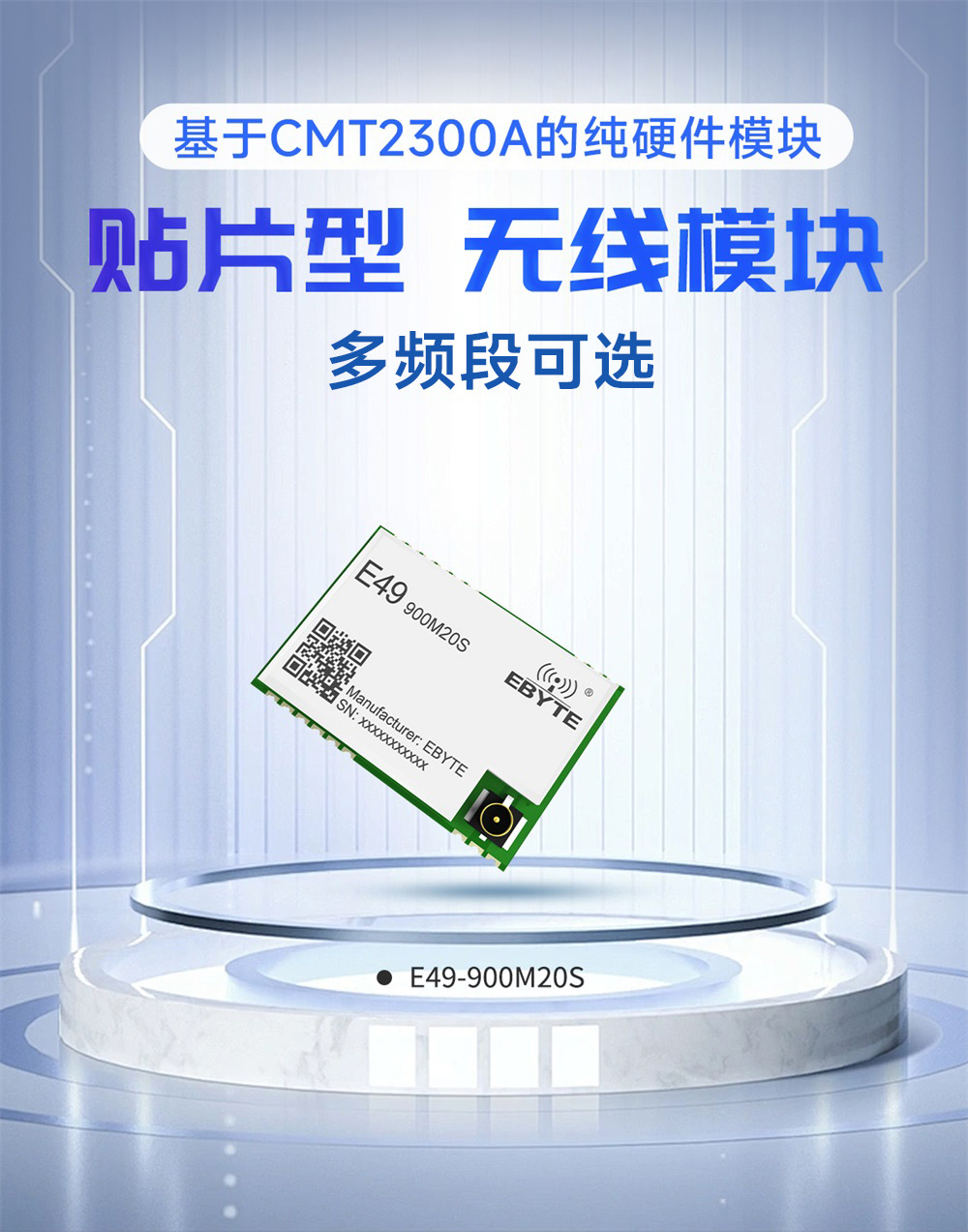

产品简介:E49-900M20S是成都亿佰特推出的一款高性价比无线数传模块,是一款基于CMT2300A芯片的纯硬件模块。E49-900M20S支持最大20dBm发射功率,用户可设置更低输出功率,从而节省功耗。模块工作在 850MHz~930MHz 频段,覆盖常用的 868MHz 和 915MHz 频段。

8-E61无线模块8-E62系列无线模块

E49无线射频模块_01

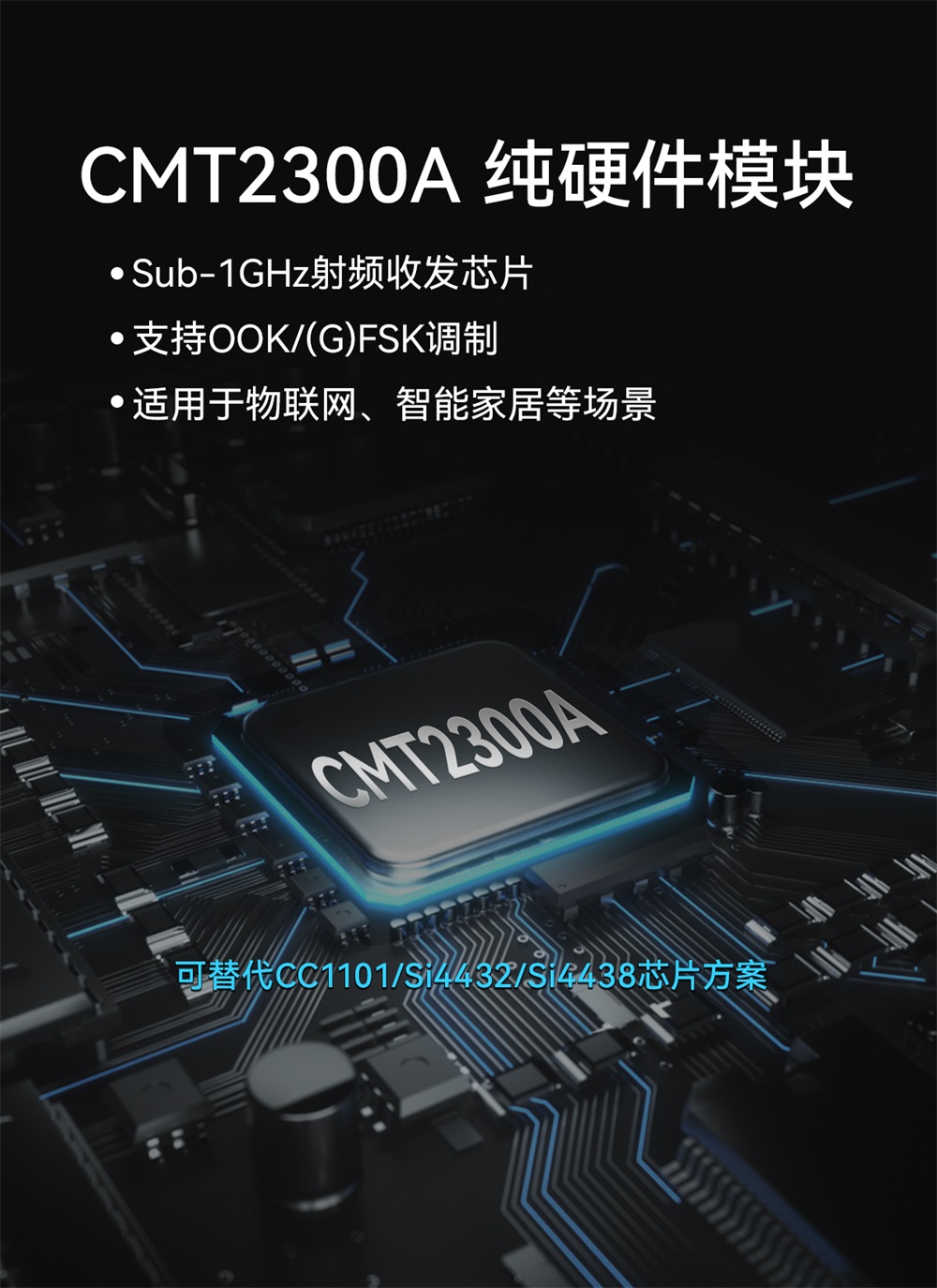

E49无线射频模块_03
E49无线射频模块_04
E49无线射频模块_05

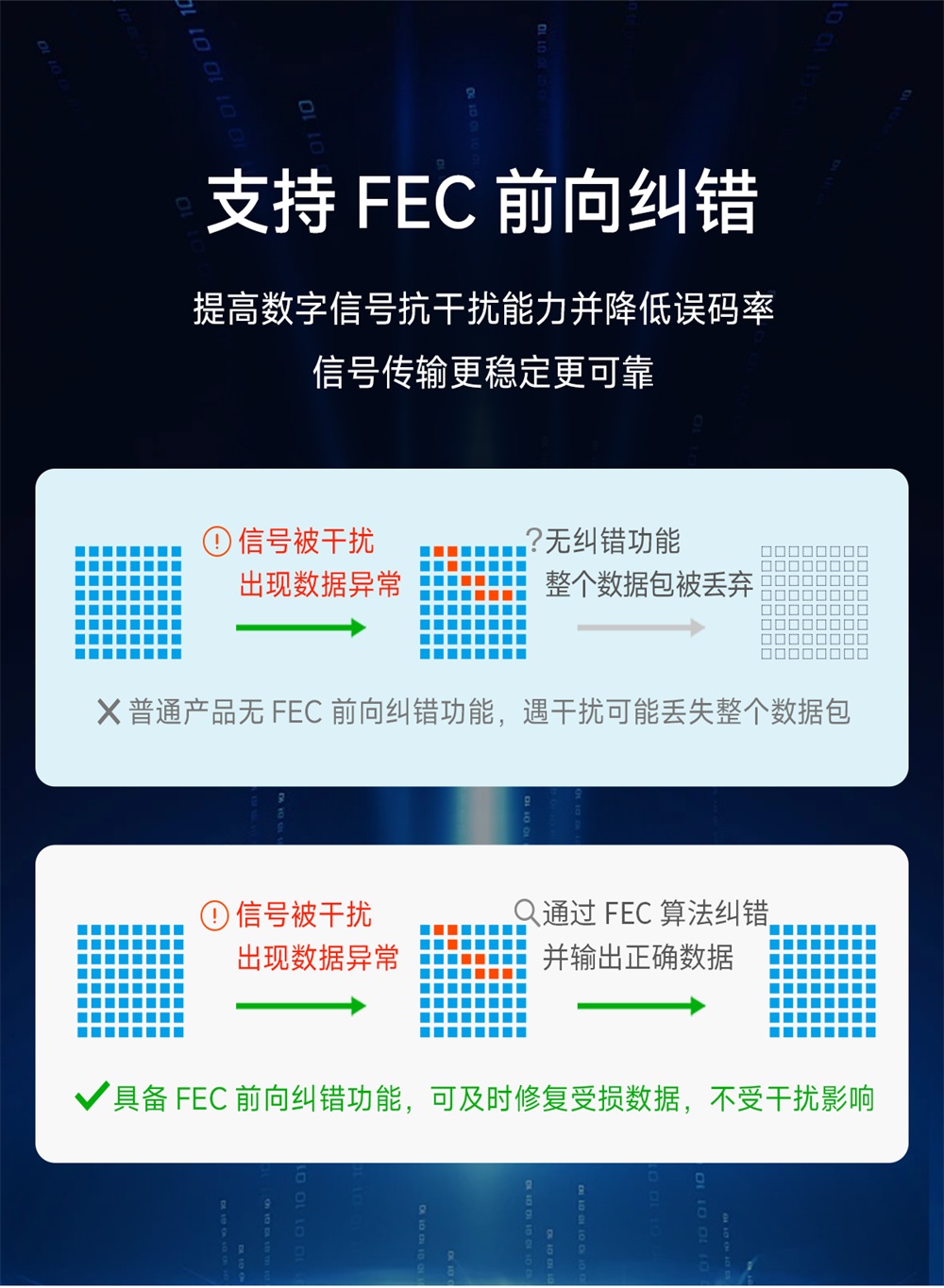

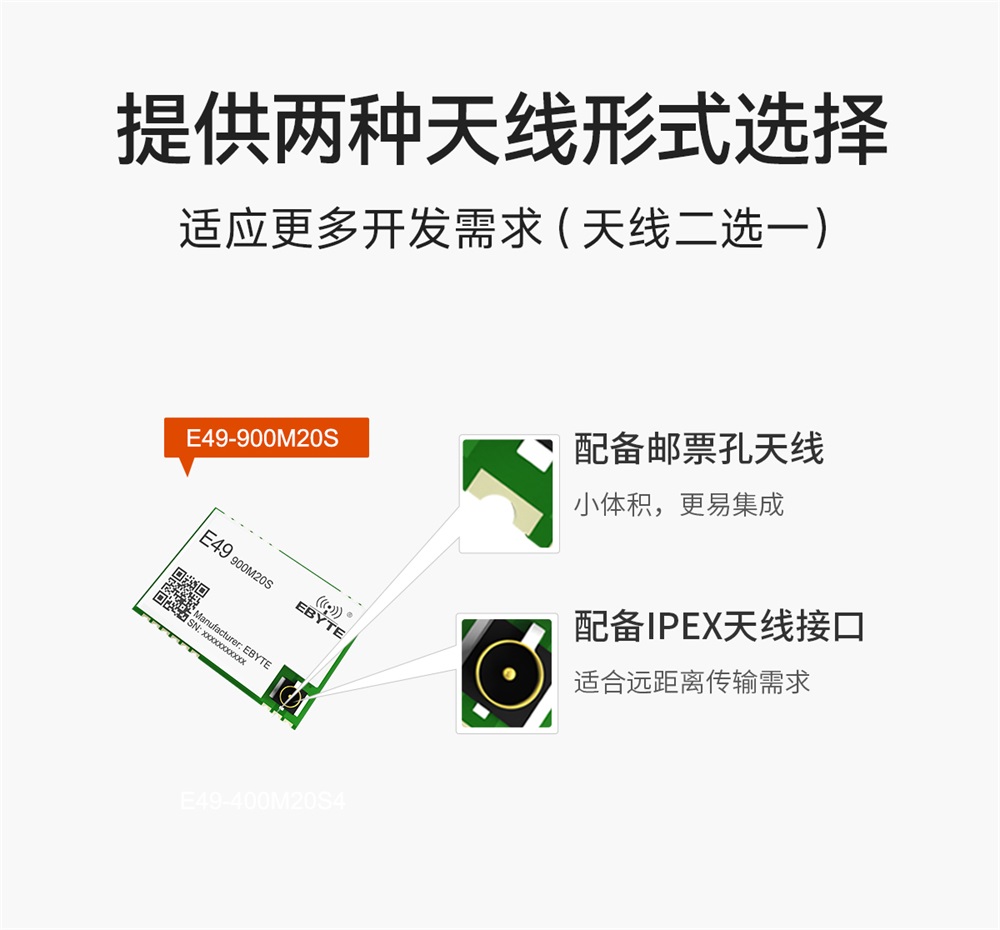

E49无线射频模块_07
E49无线射频模块_08

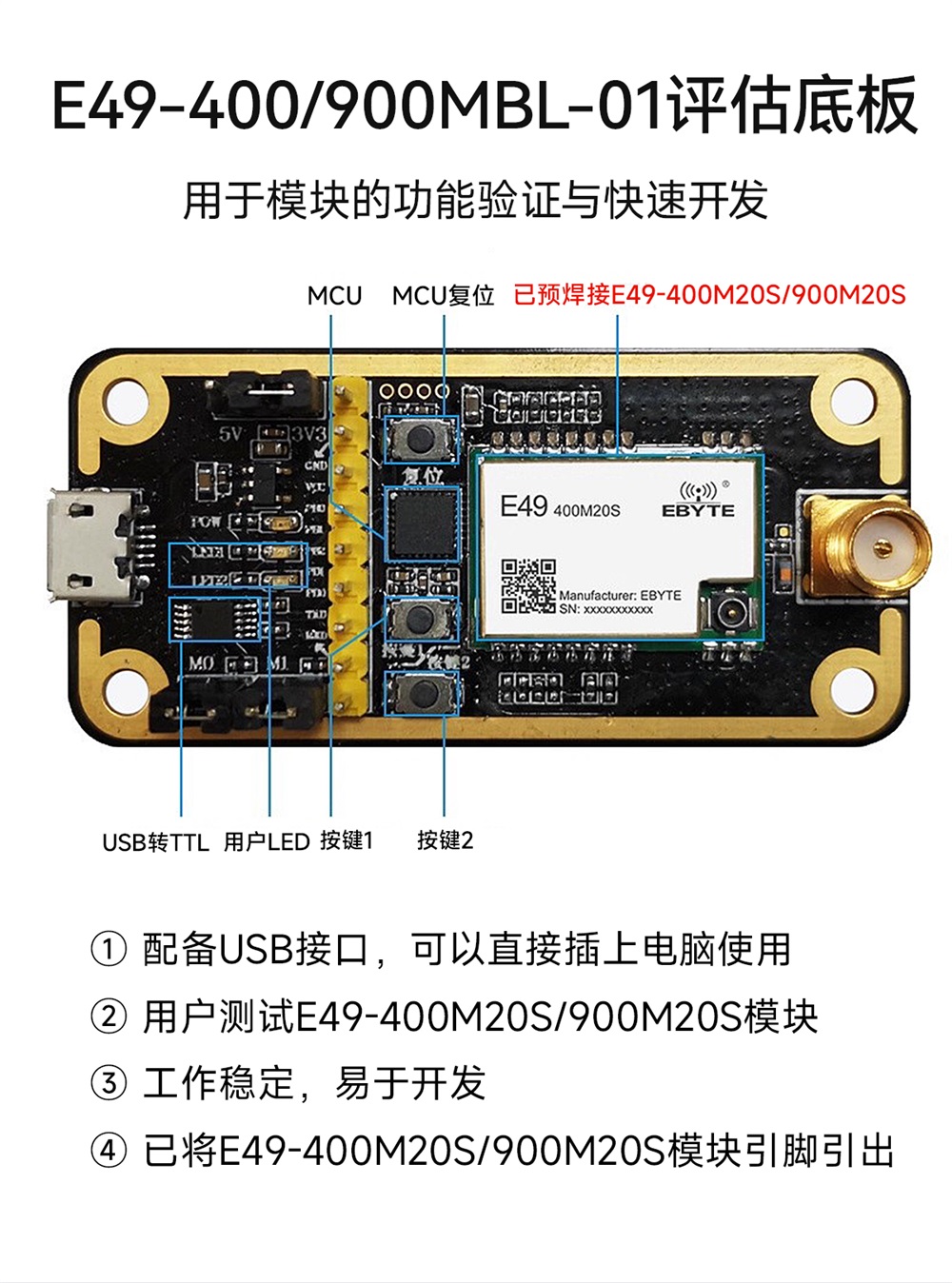

E49无线射频模块_09

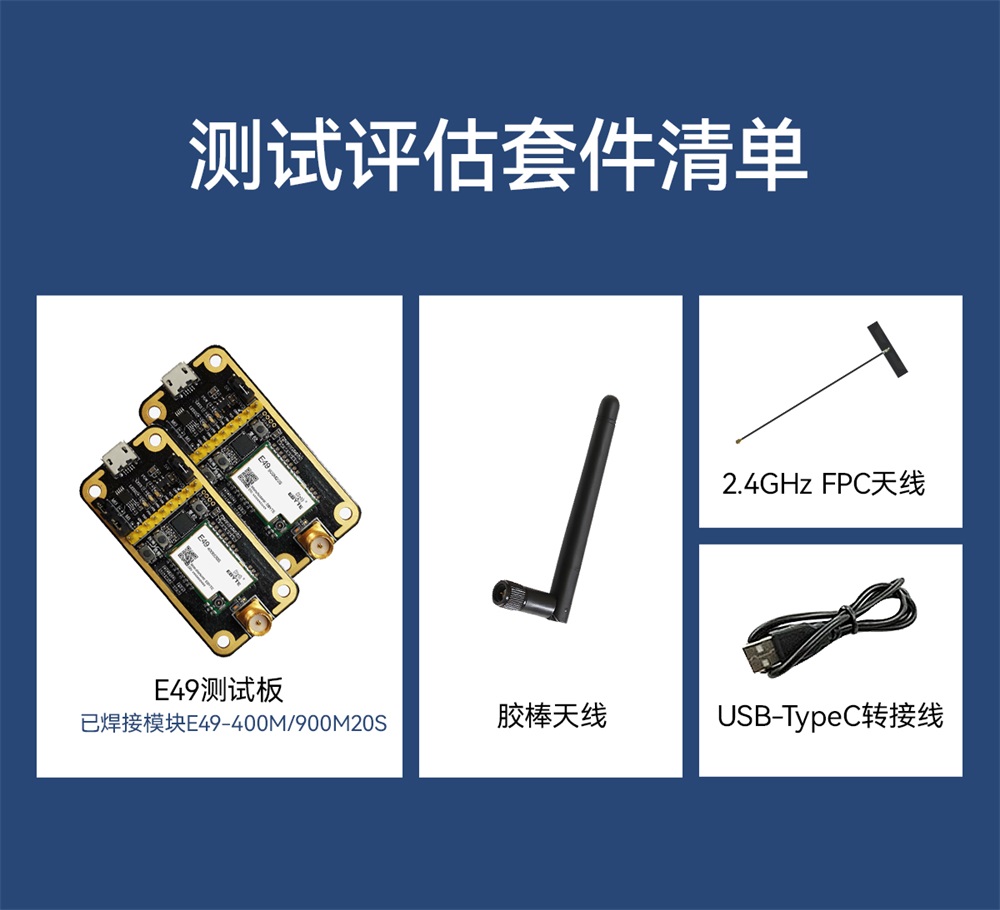

E49无线射频模块_11
E49无线射频模块_15

主要参数参数值
备注
参考距离

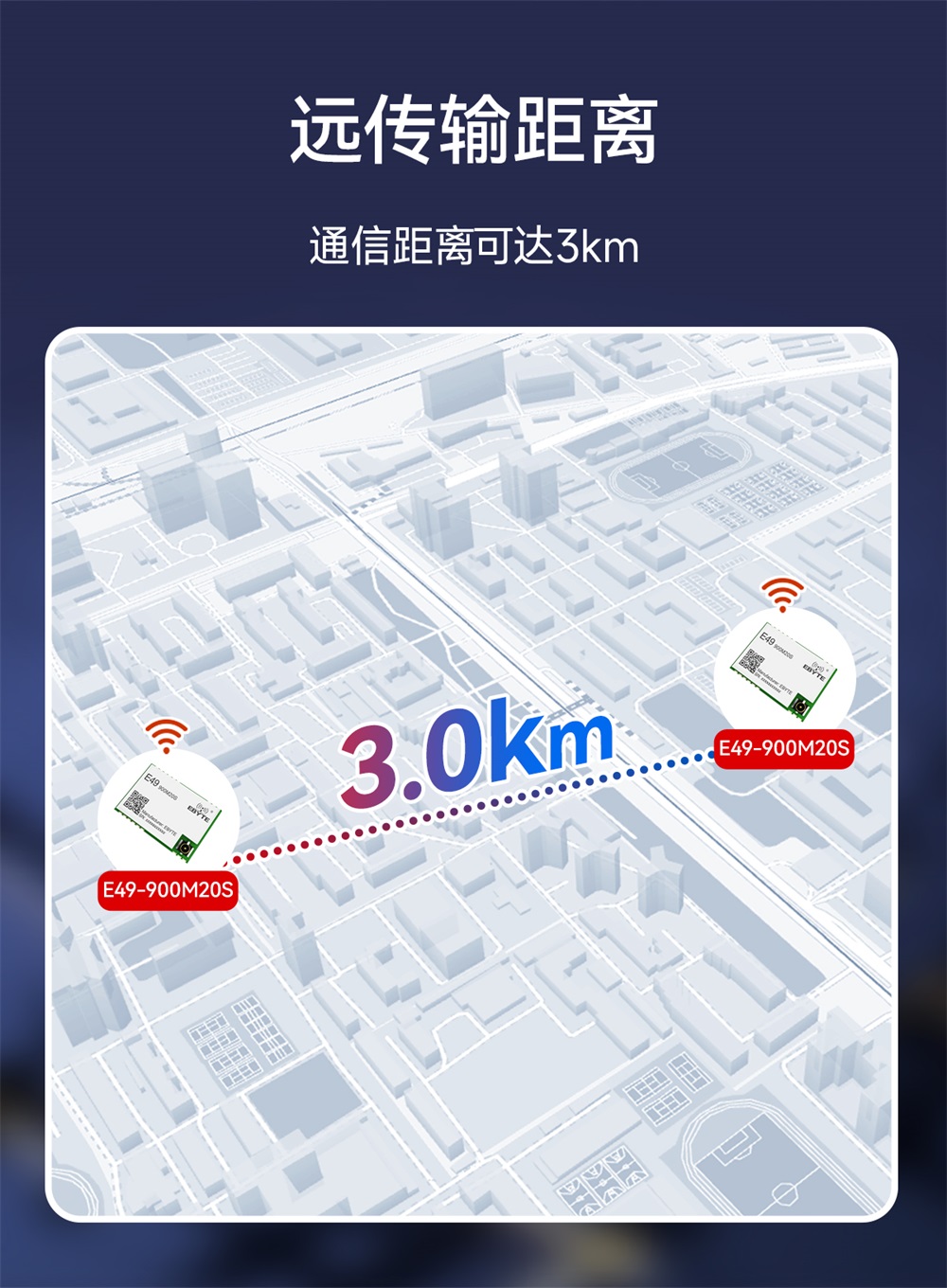

3km
    晴朗空旷,天线高度 2.5 米,空中速率 2.4kbps
晶振频率
26MHz
    -
封装方式
贴片式
    -
通信接口
SPI
    -
外形尺寸
20*14mm
    -
射频接口
IPEX/邮票孔
    等效阻抗约 50Ω


电气参数最小值典型值最大值单位条件
工作电压
1.83.33.6V超过 3.6V 可能永久烧毁模块
通信电平-3.3-V使用 5V 电平有烧毁风险
发射电流-75-mA@发射功率 20dBm
接收电流-8.5-mA
-

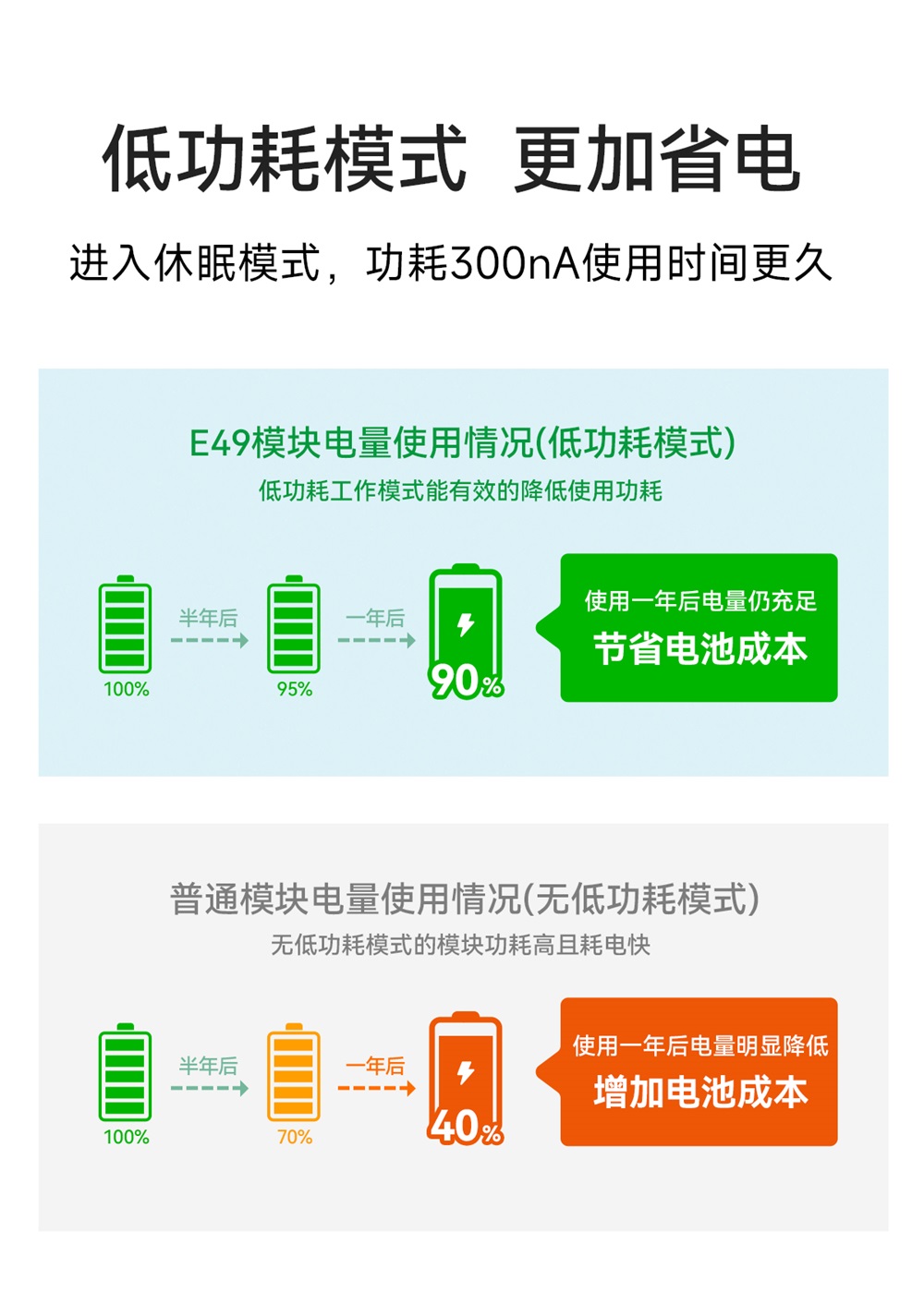

休眠电流300300300μA-
