| 主要参数 | 参数值 | 备注 |
| 参考距离 | 2500m | 晴朗空旷，天线高度 2.5 米，空中速率 2.4kbps |
| 晶振频率 | 26MHz | - |
| 封装方式 | 贴片式 | - |
| 通信接口 | SPI | 三线 SPI 线 |
| 外形尺寸 | 16*16mm | - |

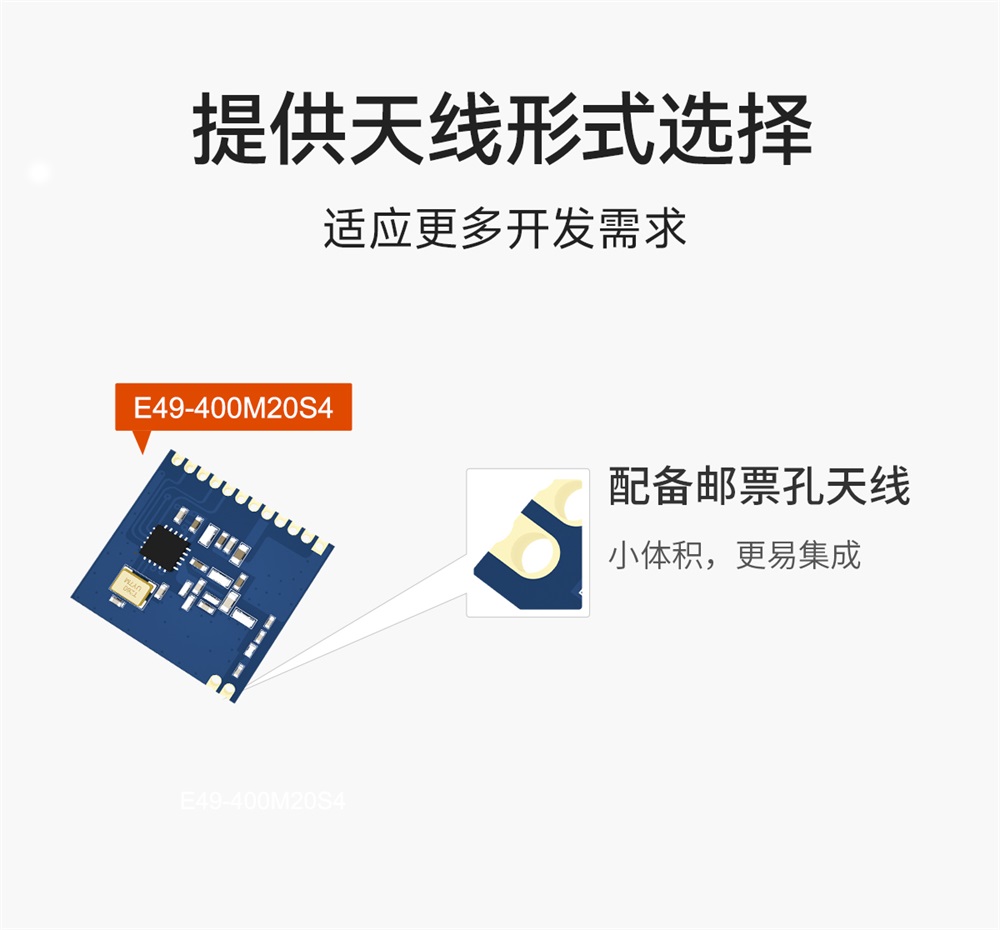

| 射频接口 | 邮票孔 | 等效阻抗约 50Ω |
| 电气参数 | 最小值 | 典型值 | 最大值 | 单位 | 条件 |
| 工作电压 | 1.8 | 3.3 | 3.6 | V | 超过 3.6V 可能永久烧毁模块 |
| 通信电平 | - | 3.3 | - | V | 使用 5V 电平有烧毁风险 |
| 发射电流 | - | 85 | - | mA | - |
| 接收电流 | - | 8.5 | - | mA | - |
| 休眠电流 | - | 1 | - | μA | DutyCycle=OFF,300nA;DutyCycle=ON,800nA |
| 工作温度 | -40 | - | +85 | ℃ | 工业级 |
| 工作频段 | 410 | 433 | 510 | MHz | - |
| 最大发射功率 | - | 20 | - | dBm | - |
| 接收灵敏度 | -116 | -117 | -118 | dBm | 空中速率为 1.2kbps |
| 序号 | 引脚 | 引脚方向 | 备注 |
| 1 | GND | - | 地线，连接到电源参考地 |
| 2 | GPIO1 | 输入/输出 | 详见 CMT2300A 手册 |
| 3 | GPIO2 | 输入/输出 | 详见 CMT2300A 手册 |
| 4 | GPIO3 | 输入/输出 | 详见 CMT2300A 手册 |
| 5 | VCC | 输入/输出 | 电源，必须在 1.8～3.6V 之间 |
| 6 | NC | - | - |
| 7 | SDIO | 输入/输出 | SPI 的数据输入和输出 |
| 8 | SLCK | 输入 | SPI 时钟引脚 |
| 9 | CSB | 输入 | SPI 访问寄存器的片选 |
| 10 | NC | - | - |
| 11 | FCSB | 输入 | SPI 访问 FIFO 的片选 |
| 12 | NC | - | - |
| 13 | ANT | - | 天线接口 |
| 14 | GND | - | 地线，连接到电源参考地 |
