| 主要参数 | 参数值 | 备注 |
| 参考距离 | 5.5kM | 晴朗空旷，天线高度 2.5 米，空中速率 2.4kbps |
| 晶振频率 | 26MHz | - |
| 封装方式 | 贴片式 | - |
| 通信接口 | SPI | 三线 SPI 线 |
| 外形尺寸 | 24*38.5mm | - |

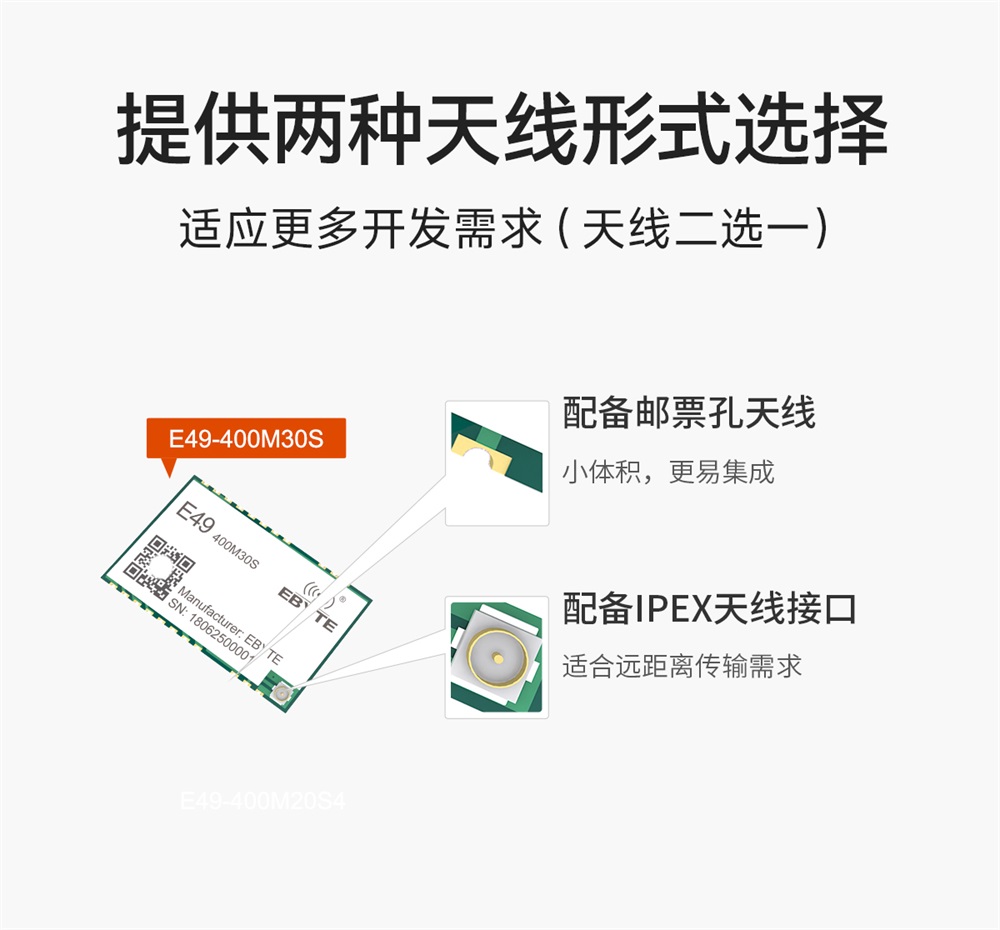

| 射频接口 | 邮票孔/IPEX | 等效阻抗约 50Ω |
| 主要参数 | 最小值 | 典型值 | 最大值 | 单位 | 条件 |
| 工作电压 | 3.3 | 5 | 5.5 | V | ＞5.5V 可导致模块永久性损坏； |
| 通信电平 | - | 3.3 | - | V | - |
| 工作温度 | -40 | - | +85 | ℃ | 工业级设计 |
| 工作频段 | 410 | 433 | 510 | MHz | - |
| 发射电流 | - | 650 | - | mA | - |
| 接收电流 | - | 17 | - | mA | - |
| 休眠电流 | - | 2 | - | μA | - |
| 最大发射功率 | - | 30 | - | dBm | - |
| 接收灵敏度 | -121 | -122 | -123 | dBm | 空中速率为 1.2kbps |
| 序号 | 引脚 | 引脚方向 | 备注 |
| 1 | GND | - | 地线，连接到电源参考地 |
| 2 | GND | - | 地线，连接到电源参考地 |
| 3 | GND | - | 地线，连接到电源参考地 |
| 4 | GND | - | 地线，连接到电源参考地 |
| 5 | GND | - | 地线，连接到电源参考地 |
| 6 | RXEN | 输入 | 射频开关接收控制脚，连接外部单片机 IO，高电平有效 |
| 7 | TXEN | 输入 | 射频开关发射控制脚，连接外部单片机 IO，高电平有效 |
| 8 | GPIO3 | 输入/输出 | 可配置的通用 IO 口（详见 CMT2300A 手册） |
| 9 | VCC | - | 供电电源，范围 3.3～5.5V（建议外部增加陶瓷滤波电容） |
| 10 | VCC | - | 供电电源，范围 3.3～5.5V（建议外部增加陶瓷滤波电容） |
| 11 | GND | - | 地线，连接到电源参考地 |
| 12 | GND | - | 地线，连接到电源参考地 |
| 13 | GPIO2 | 输入/输出 | 可配置的通用 IO 口（详见 CMT2300A 手册） |
| 14 | GPIO1 | 输入/输出 | 可配置的通用 IO 口（详见 CMT2300A 手册） |
| 15 | FCSB | 输入 | SPI 访问 FIFO 的片选 |
| 16 | CSB | 输入 | SPI 访问寄存器的片选 |
| 17 | SDIO | 输入/输出 | SPI 的数据输入和输出 |
| 18 | SLCK | 输入 | SPI 时钟引脚 |
| 19 | NC | - | - |
| 20 | GND | - | 地线，连接到电源参考地 |
| 21 | ANT | - | 天线接口，邮票孔（50Ω特性阻抗） |
| 22 | GND | - | 地线，连接到电源参考地 |
