| 射频参数 | 参数值 | 备注 |
| 工作频段 | 410~510 MHz | 支持 ISM 频段 |
| 发射功率 | 20 dBm | - |
| 接收灵敏度 | -117 dBm | 空中速率为 1.2kbps |
| 空中速率 | 0.5k~300kbps | 用户编程控制 |
| 实测距离 | 2500米 | 晴朗空旷环境，天线增益 5dBi，天线高度 2.5 米，空中速率 1.2kbps |
| 硬件参数 | 参数值 | 备注 |
| 尺寸大小 | 20*14 mm | - |

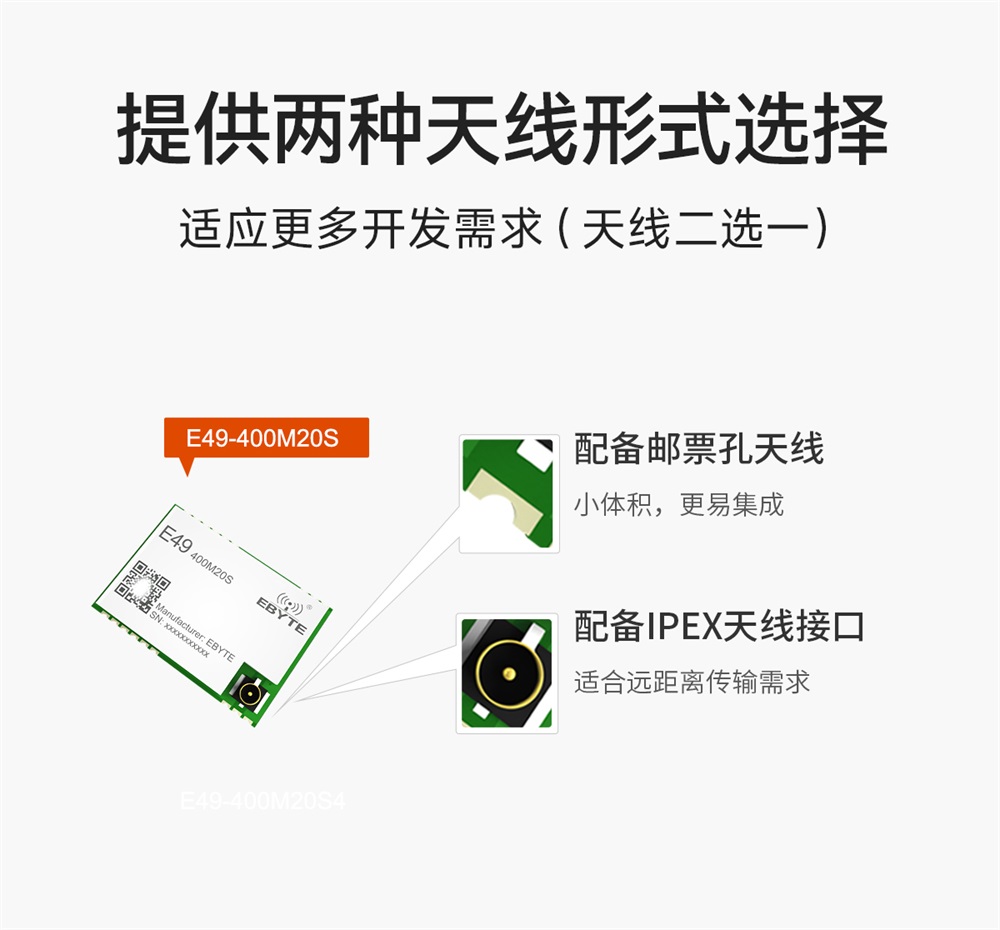

| 天线形式 | IPEX/邮票孔 | 等效阻抗约 50 欧姆 |
| 通信接口 | SPI | - |
| 封装方式 | 贴片 | - |
| 晶振频率 | 26MHz | - |
| 电气参数 | 最小值 | 典型值 | 最大值 | 单位 | 条件 |
| 工作电压 | 1.8 | 3.3 | 3.6 | V | 超过 3.6V 可能永久烧毁模块 |
| 通信电平 | - | 3.3 | - | V | 使用 5V 电平有烧毁风险 |
| 发射电流 | - | 72 | - | mA | @发射功率 20dBm |
| 接收电流 | - | 8.5 | - | mA | - |

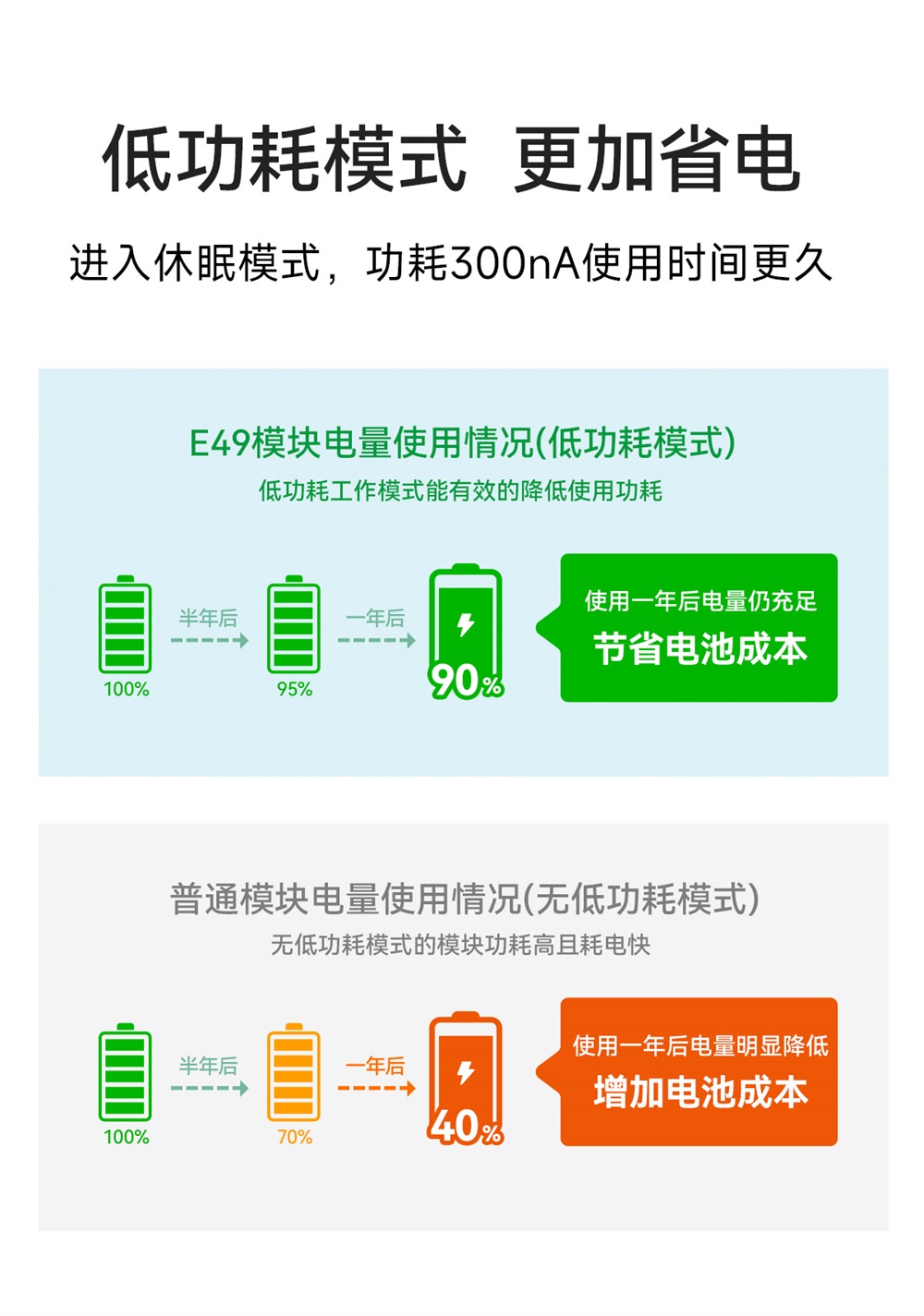

| 休眠电流 | 300 | 300 | 800 | nA | - |
| 工作温度 | -40 | - | +85 | ℃ | 工业级 |
| 序号 | 引脚 | 引脚方向 | 备注 |
| 1 | GND | - | 地线，连接到电源参考地 |
| 2 | GND | - | 地线，连接到电源参考地 |
| 3 | GND | - | 地线，连接到电源参考地 |
| 4 | GND | - | 地线，连接到电源参考地 |
| 5 | GPIO1 | DI/O | 可配置的多功能 IO 口（详见 CMT2300A 手册） |
| 6 | GPIO2 | DI/O | 可配置的多功能 IO 口（详见 CMT2300A 手册） |
| 7 | GPIO3 | DI/O | 可配置的多功能 IO 口（详见 CMT2300A 手册） |
| 8 | VCC | - | 模块电源，连接到电源+3.3V |
| 9 | GND | - | 地线，连接到电源参考地 |
| 10 | GND | - | 地线，连接到电源参考地 |
| 11 | SCLK | DI | SPI 时钟引脚 |
| 12 | SDIO | DI/O | SPI 数据引脚 |
| 13 | CSB | DI | SPI 访问寄存器的片选 |
| 14 | FCSB | DI | SPI 访问 FIFO 的片选 |
| 15 | GND | - | 地线，连接到电源参考地 |
| 16 | GND | - | 地线，连接到电源参考地 |
| 17 | ANT | - | 模块射频邮票孔接口，等效阻抗约 50Ω |
| 18 | GND | - | 地线，连接到电源参考地 |
| 在线购买 |
| 【天猫旗舰店】：https://detail.tmall.com |
| 【亿佰特官方淘宝店】：https://item.taobao.com |
| 【京东商城】：https://i-item.jd.com |
| 【官方淘宝】：https://item.taobao.com |
| 【阿里巴巴】：https://detail.1688.com |
| 批量采购/定制产品 |
| 【销售专线】：4000-330-990 7x24小时销售服务热线 |
| 【联系邮箱】：support@cdebyte.com |
| 技术咨询 |
| 【在线提交】：http://www.ebyte.com/apple-technology.aspx |
| 【联系邮箱】：support@cdebyte.com |
| 产品 型号 | 接口类型 | 芯片方案 | 载波频率Hz | 发射功率dBm | 测试距离km | 空中速率bps | 封装形式 | 产品尺寸mm | 产品特点 | 技术 手册 | 样品 购买 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| E49-900MBL-01 | USB | - | 900M | 20 | 3 | 1.2~200k | 贴片 | - | 新一代封装兼容型、快速上手替换 | ||
| E49-400MBL-01 | USB | - | 400M | 20 | 2.5 | - | 贴片 | - | 新一代封装兼容型、快速上手替换 | ||
| E49-400T30D | UART | - | 433M 470M | 30 | 5.6 | 1.2~200k | 直插 | 24*43 | 低功耗，低成本方案 | ||
| E49-400T30S | UART | - | 433M | 30 | 5.6 | 1.2~200k | 插针 | 25*40.5 | 低功耗，低成本方案 | ||
| E49-900T20D | UART | - | 868M 915M | 20 | 2.5 | 1.2~200k | 插针 | 36*21 | 低功耗，低成本方案 | ||
| E49-400M30S | SPI | - | 433M 470M | 30 | 5.5 | 0.5～300k | 贴片 | 24*38.5 | 低功耗 高性价比 | ||
| E49-900M20S | SPI | - | 868M 915M | 20 | 3 | 1.2k~200k | 贴片 | 20*14 | 低功耗，低成本方案 | ||
| E49-400M20S4 | SPI | - | 433M 470M | 20 | 2.5 | - | 贴片 | 16*16 | 低功耗 高性价比 | ||
| E49-900T20S | UART | - | 868M 915M | 20 | 2.5 | 1.2k~200k | 贴片 | 26 * 16 | 低功耗，低成本方案 | ||
| E49-400M20S | SPI | - | 433M 470M | 20 | 2.5 | 0.5～300kbps | 贴片 | 20*14 | 低功耗 高性价比 | ||

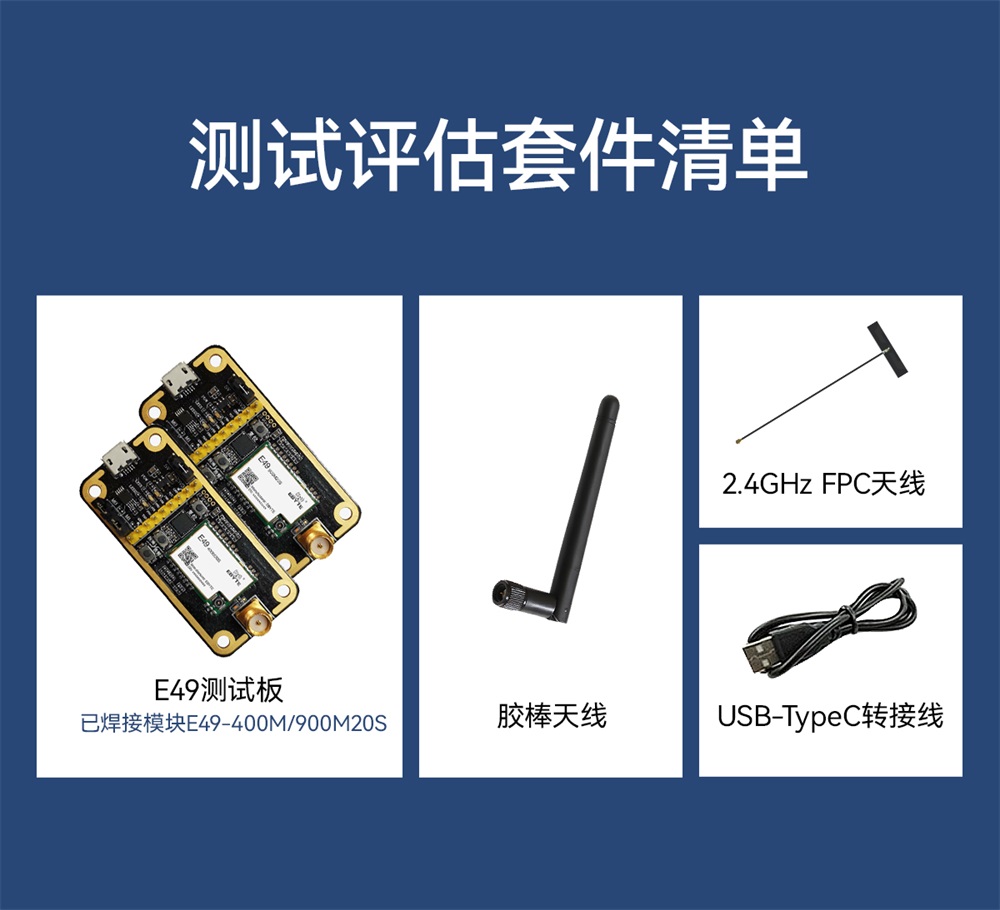

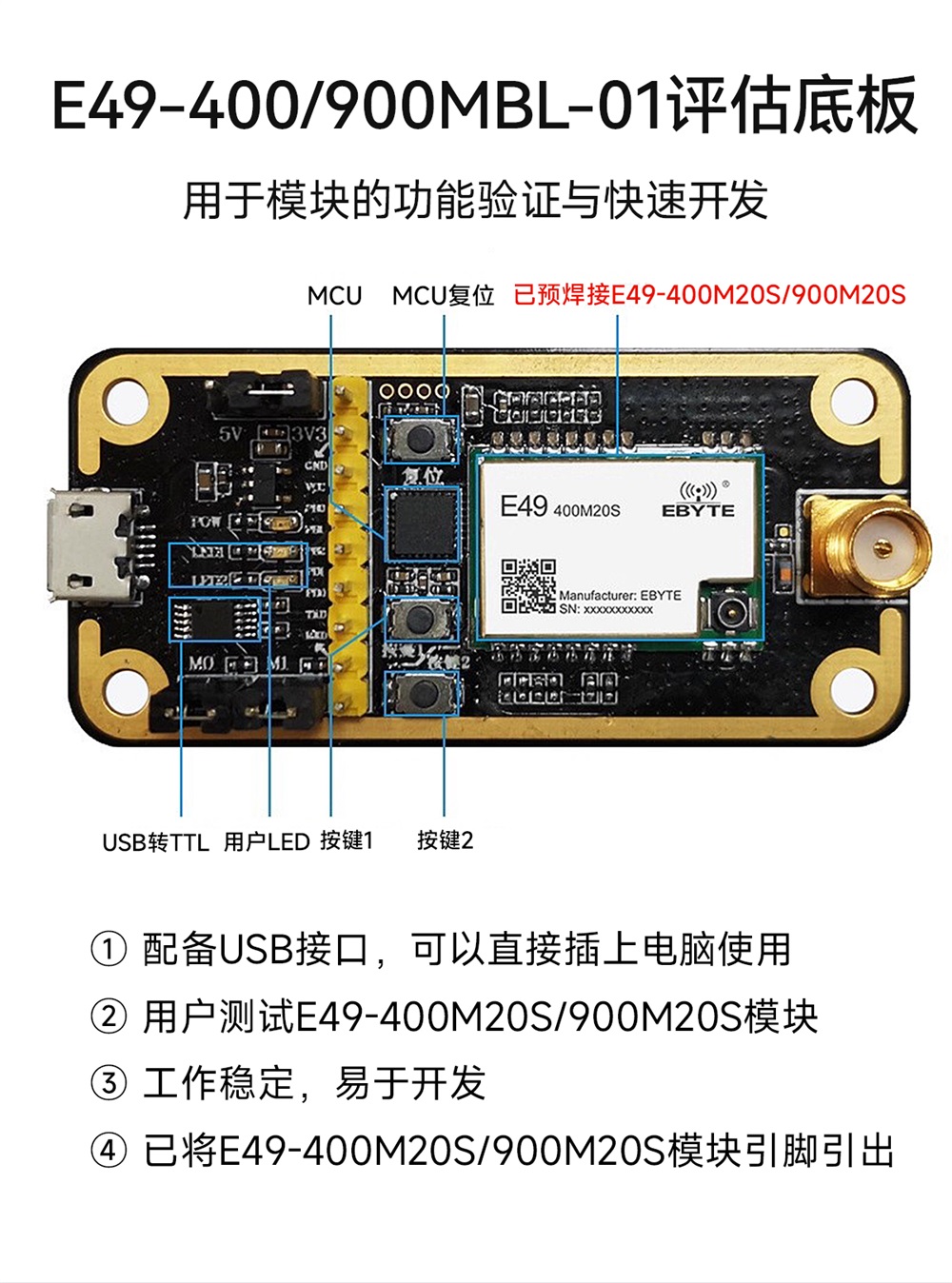

| E49-400TBL-01 | USB | - | 433M 470M | 20 | 1.0 | 1.2~200k | - | 58*28 | E49系列模块测试板 | ||
