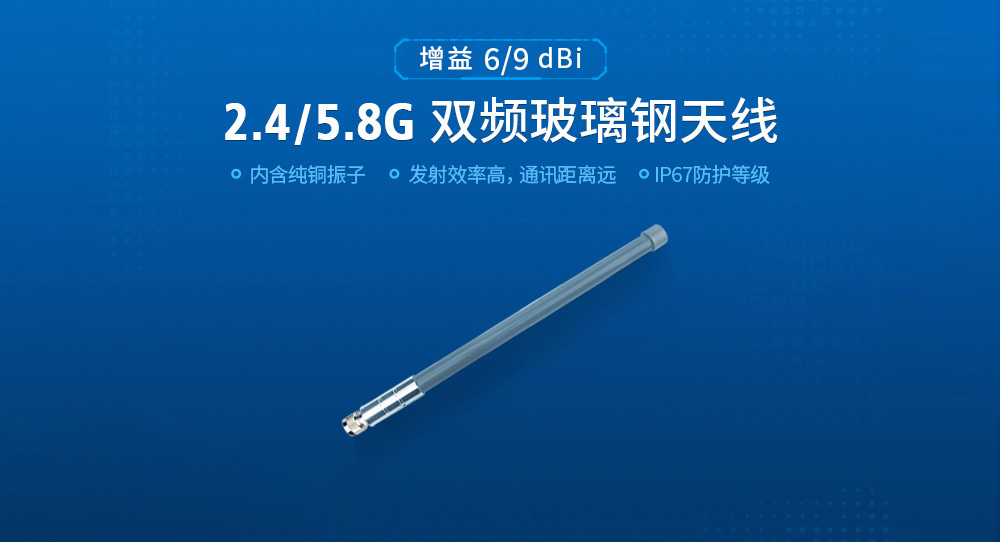

TXWF-BLG-40 高增益玻璃钢天线

类型:玻璃钢天线

中心频率:2.4/5.8GHz

接口:N-J(N 公头)

阻抗:50Ω

增益:6/9dBi

驻波比:≤1.5

重量:140g

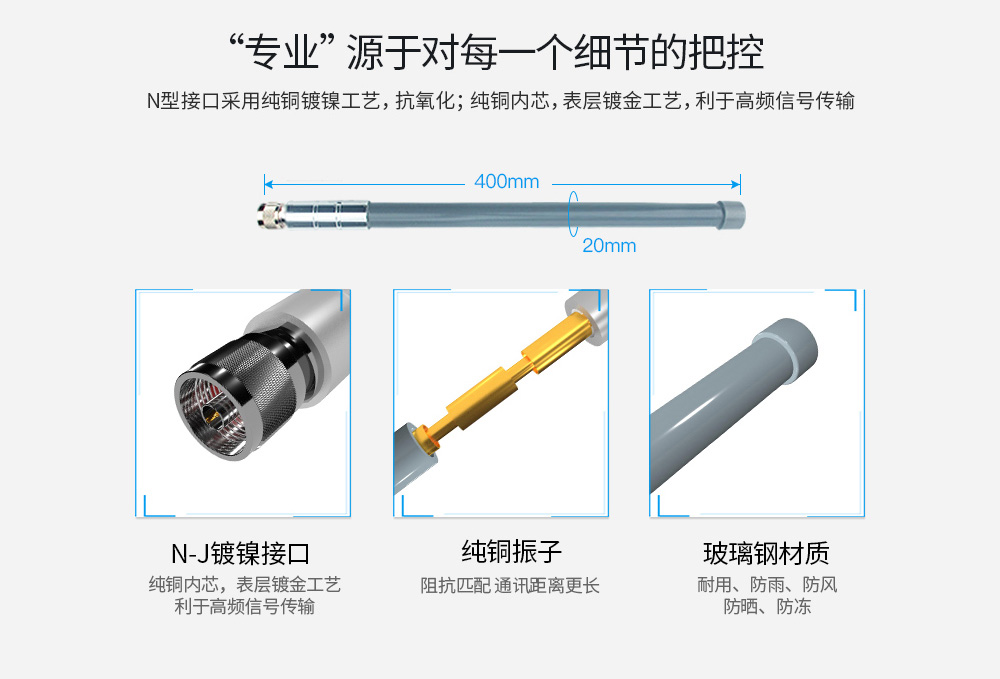

产品简介:TXWF-BLG-40是一款2.4/5.8GHz双频段的玻璃钢天线,天线长度约400mm,N-J接口(N公头)。天线外壳采用玻璃纤维材料,内含多组天线振子,具有增益高、通讯距离远等优点。该天线防水、防晒、防风、密封性强,可广泛用于野外等环境恶劣的地方。

TXWF-BLG-GW
03
04
005
006
07
008
09
10
011
12
底部

电气参数
中心频率2.4/5.8GHz
频率范围2.4-2.5/5.15-5.85 GHz
天线增益6/9dBi

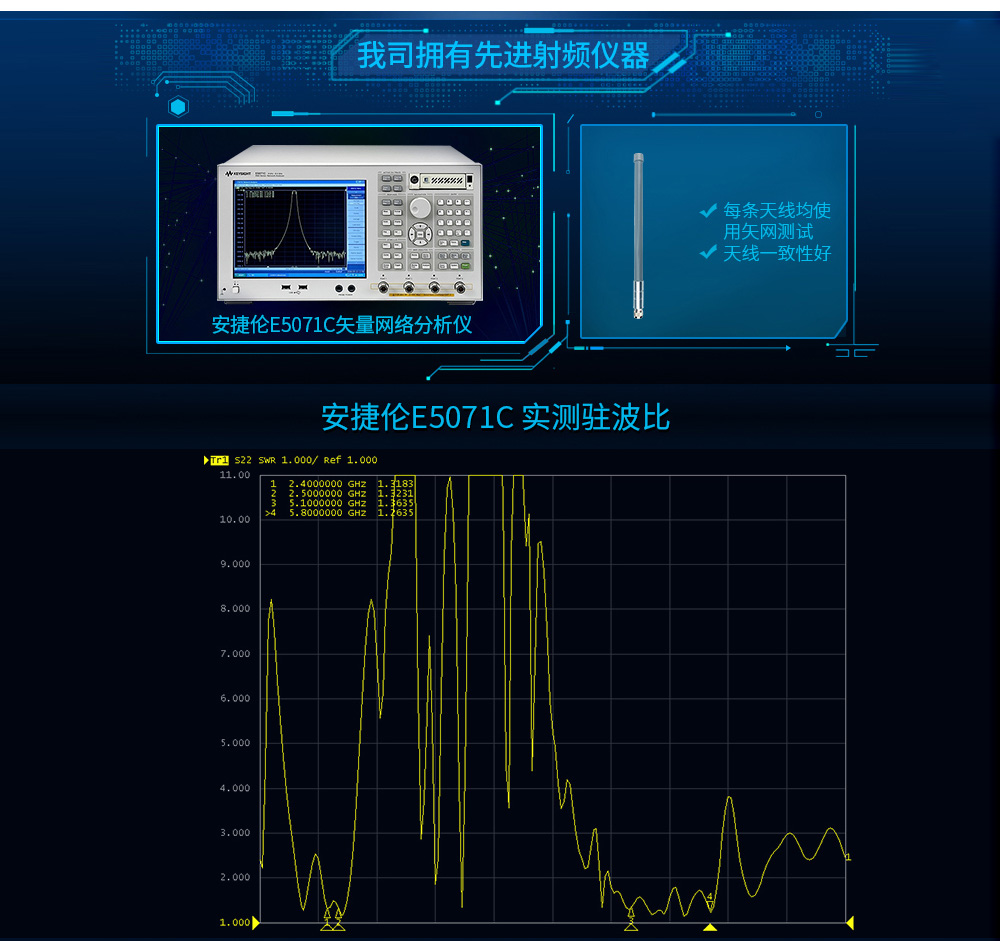

电压驻波比≤1.5
极化方向垂直极化

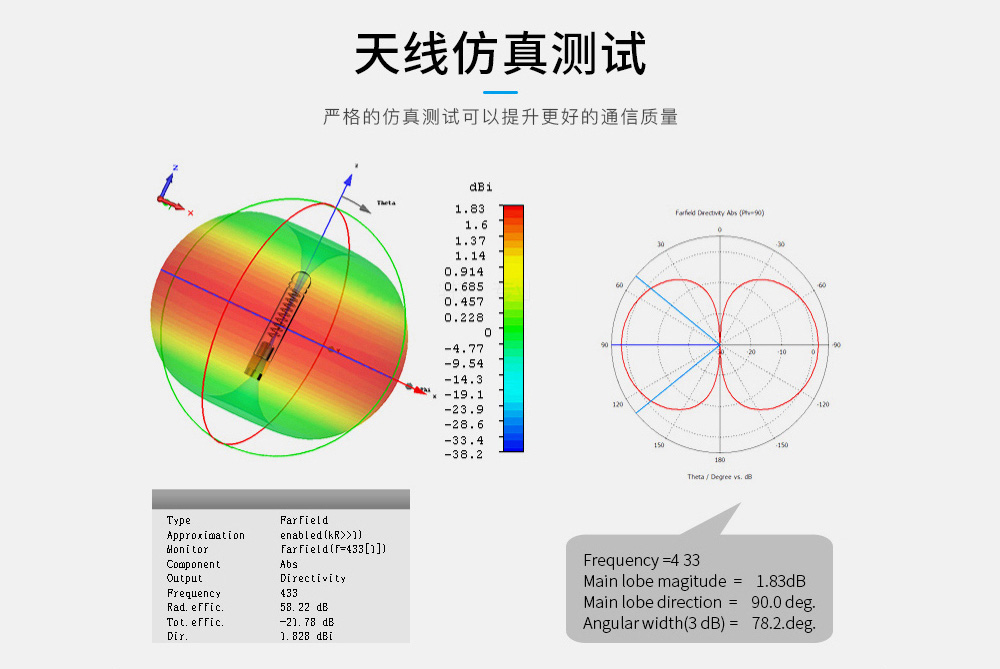

辐射方向全向
水平波瓣宽
360°
垂直波瓣宽度100°/75°(±3°)

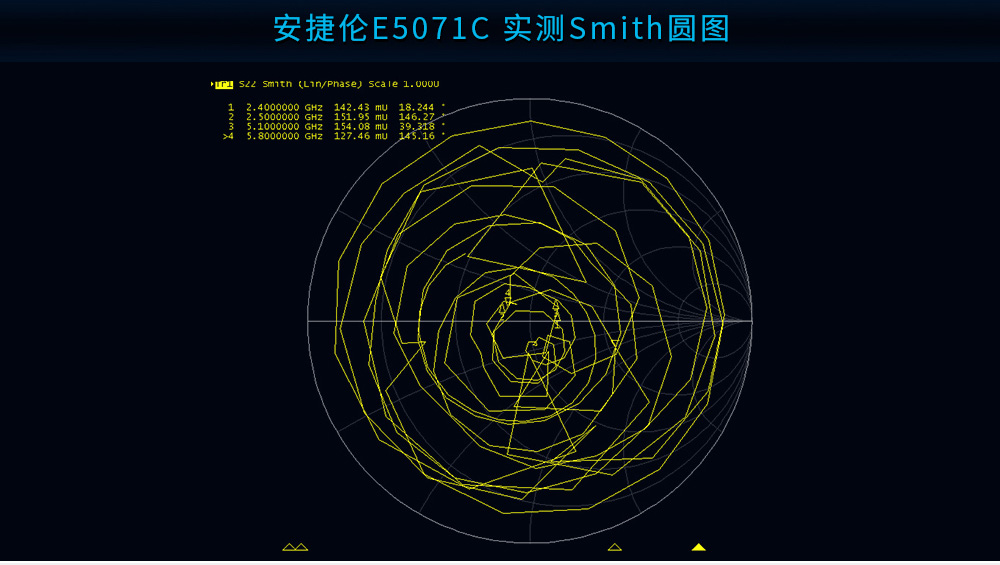

输入阻抗50Ω
功率容量50W
其它参数
产品尺寸400mm
净重140±5g
天线直径Φ20mm
天线材质玻璃钢

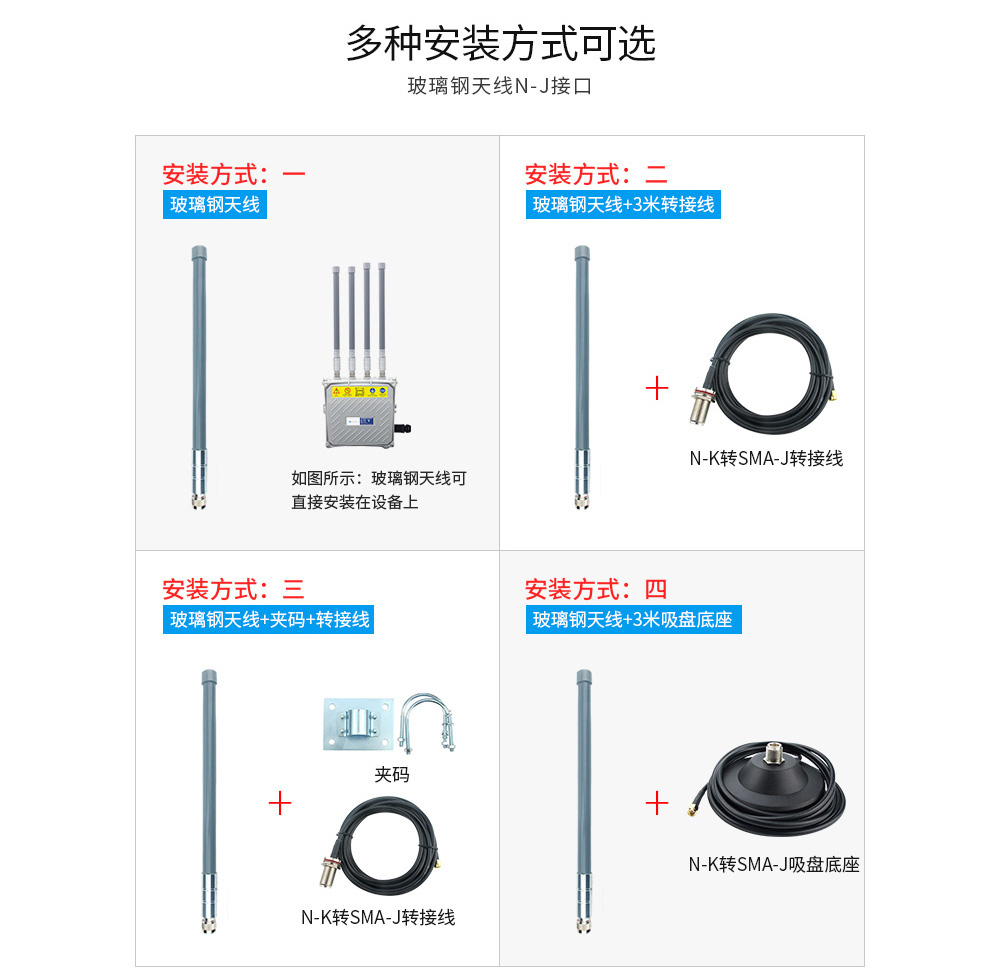

接口方式N-J(N公头)
工作温度-40℃~+80℃
储存温度-40℃~+85℃


       产品说明书
     【用户手册】  下载


       亿佰特简介
     【企业简介】 下载
       在线购买
    【亿佰特官方淘宝店】:https://item.taobao.com
    【京东商城】:https://i-item.jd.com
     【官方淘宝】:https://item.taobao.com
    【阿里巴巴】:https://detail.1688.com


       批量采购/定制产品
    【销售专线】:4000-330-990         7x24小时销售服务热线
    【联系邮箱】:support@cdebyte.com


       技术咨询
    【在线提交】:http://www.ebyte.com/apple-technology.aspx
    【联系邮箱】:support@cdebyte.com
