| 特性参数 | 描述 |
| 支持频段 | LTE-TDD:B34/B38/B39/B40/B41 LTE-FDD:B1/B3/B5/B8 WCDMA:B1/B5/B8 |
| LTE 特性 | LTE(non-CA Cat4) LTE FDD:DL 150Mbps/UL 50Mbps@20M BW cat4 LTE TDD:DL 130Mbps/UL 35Mbps@20M BW cat4 |
| WCDMA 特性 | WCDMA(3GPP R8) UMTS R99: DL 384kbps/UL 384kbps DC-HSPA+: DL 42Mbps/UL 5.76Mbps |
| 网络协议特性 | 支持TCP/UDP |
| 硬件特性 | 描述 |
| 射频接口 | SMA |
| 数据接口 | RS485 / RS232 |

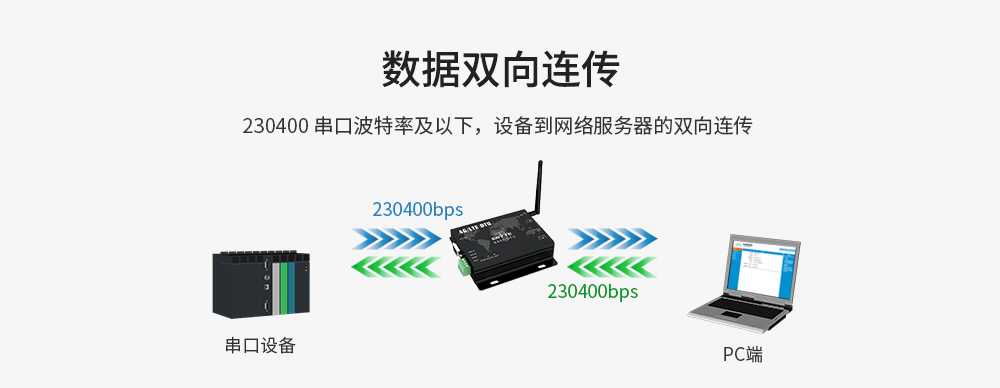

| 波特率 | 支持最大230400bps(RS485)/115200(RS232)，默认 115200bps |
| 发射功率 | LTE: Class 3(23dBm±2dB) UMTS: Class 3(24dBm+1/-3dB) |
| 耗流（典型值） | 226 mA @LTE 发射 (5V) 68 mA @LTE 接收 (5V) |
| 工作电压 | DC 5V~36V |
| 工作温度 | 正常工作温度-30°C to +75°C 极限工作温度-40°C to +85°C |
| 湿度 | RH5%～RH95% |

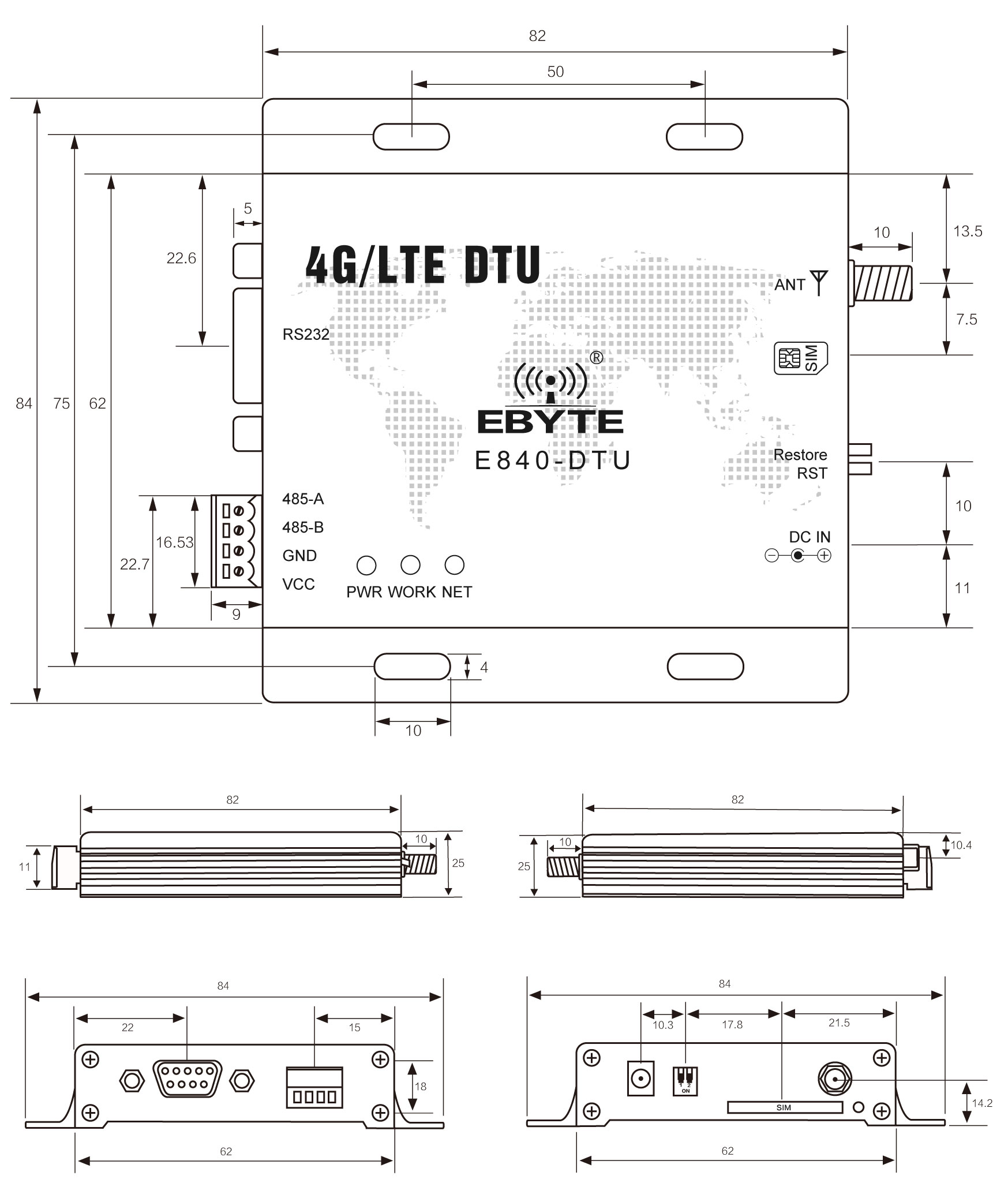

| 外形尺寸 | 82*84*24mm |
| 产品重量 | 134±5g |

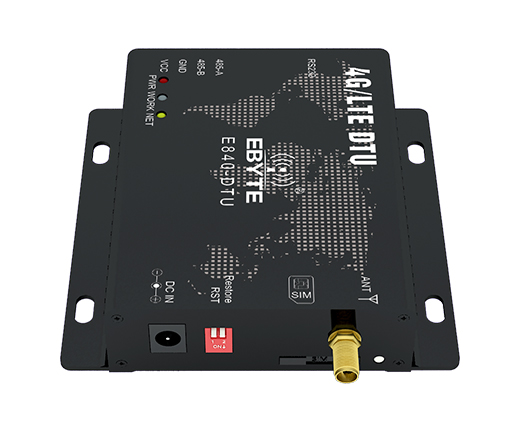

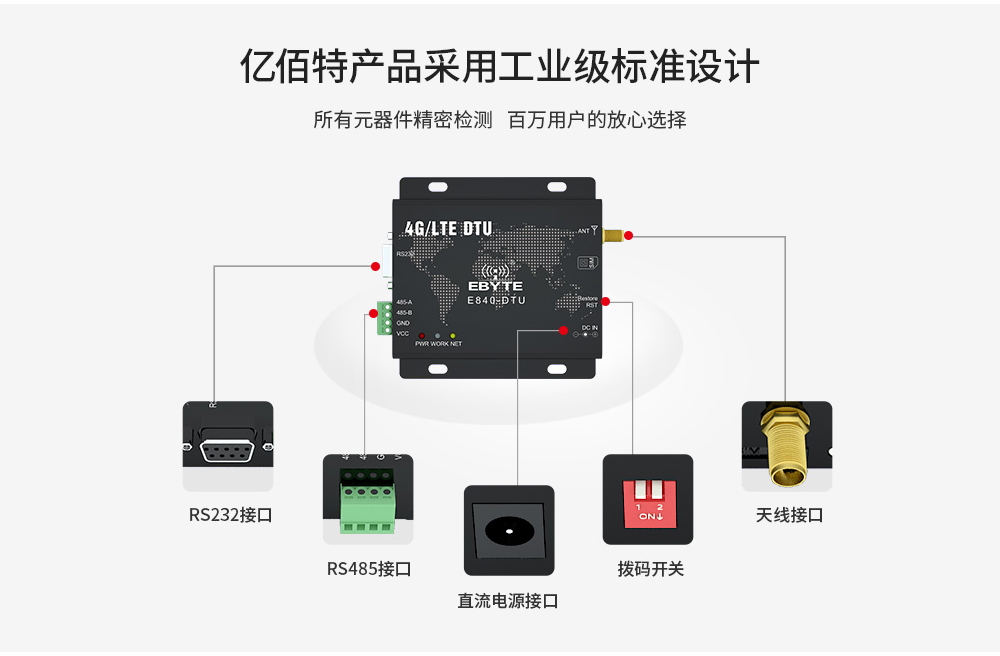

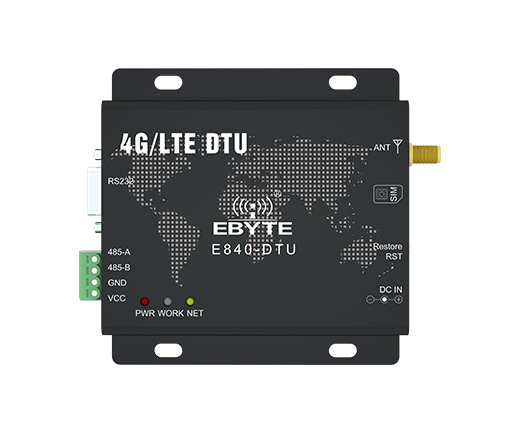

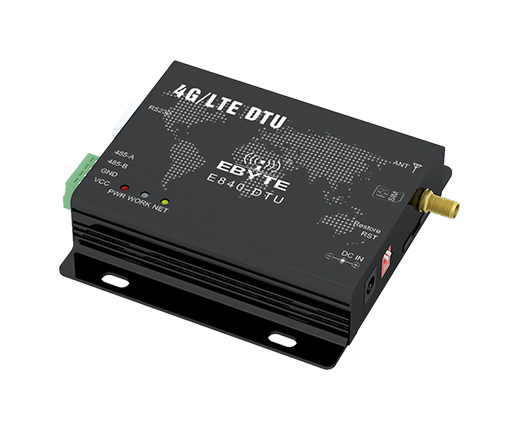

| 引脚序号 | 引脚名称 | 引脚名称 |
| 1 | RS232 | RS232 通讯接口 |
| 2 | 485_A | 外接其他 RS485设备的 A 端 |
| 3 | 485_B | 外接其他 RS485设备的 B 端 |
| 4 | GND | 地线 |
| 5 | VCC | 电源，供电范围8~28V |
| 6 | PWR | 电源指示灯 |
| 7 | WORK | 蓝色：收据收发指示引脚，当网络接收到数据或者串口接收到数据（50ms高/10ms低） 绿色：设备状态指示引脚， 低：设备上电到正在搜寻SIM卡 1800ms低，200ms高：设备检查到正确的SIM卡，正在附着网络； 高：设备附着网络成功； |

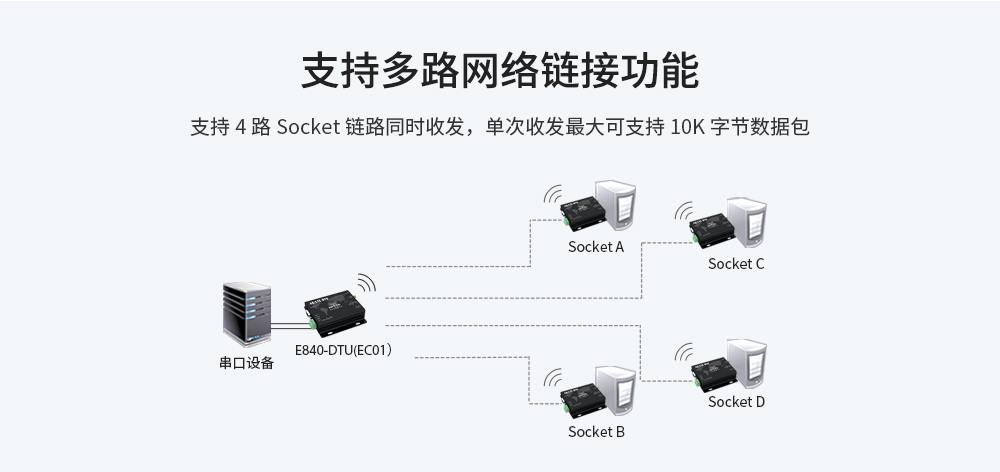

| 8 | NET | 绿色：SocketA 链路连接状态指示引脚 高：SocketA与网络服务器连接成功； 低：SocketA未成功连接到网络服务器； 蓝色：SocketB 链路连接状态指示引脚 高：SocketB与网络服务器连接成功； 低：SocketB未成功连接到网络服务器； |
| 9 | DC8~28V | 电源适配器接口，供电范围8~28V |
| 10 | RST | 电台复位拨码开关（向下，复位） |
| 11 | Restore | 电台工作拨码开关 电台正常上电后Restore拨码由上到下，向下持续3~10S，然后由下到上，该过程正常完成后，电台 参数将恢复出厂设置，并立即重启 |
| 12 | SIM | SIM卡插槽 |
| 13 | ANT | 天线接口（SMA-K外螺纹内孔，50Ω特性阻抗） |
